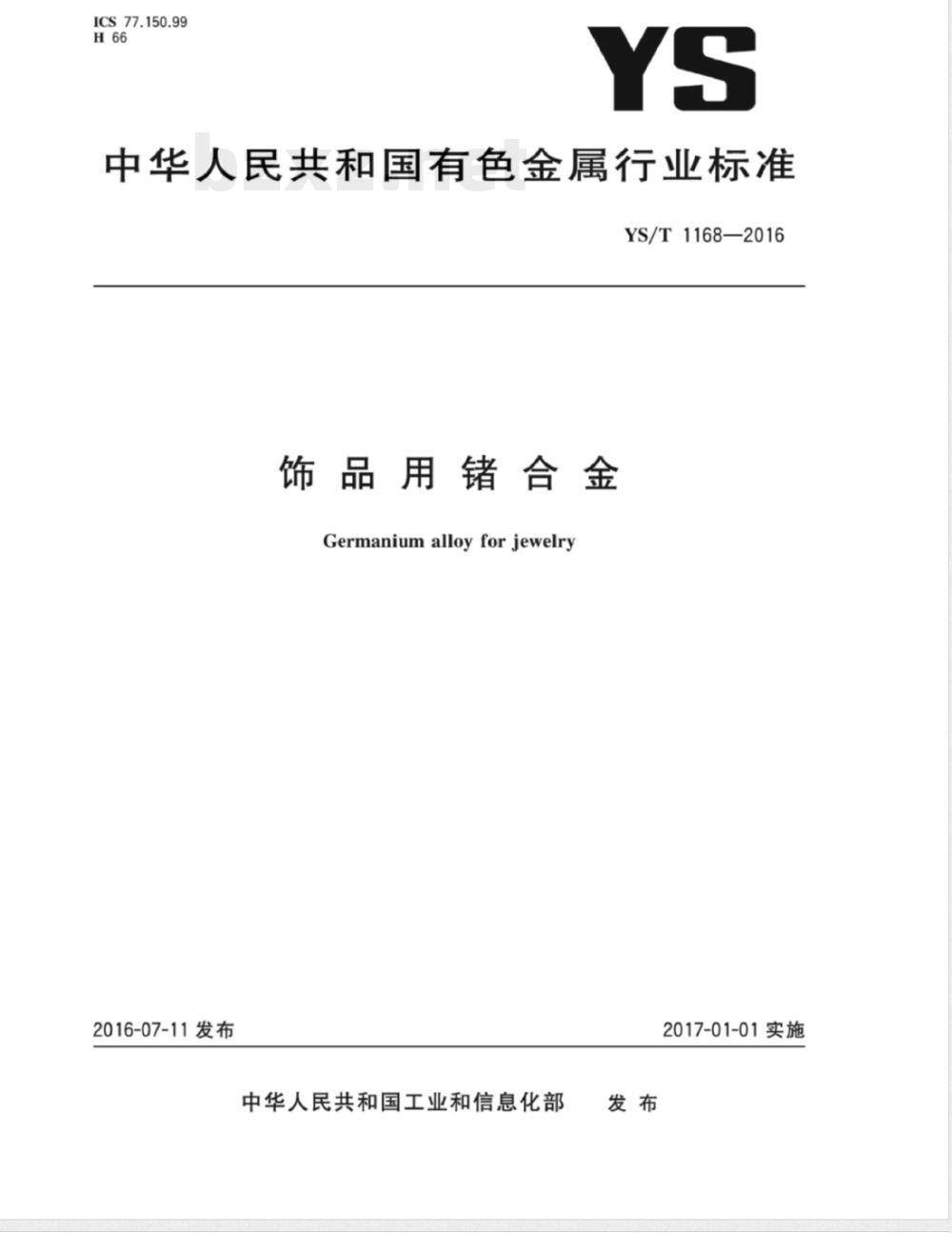

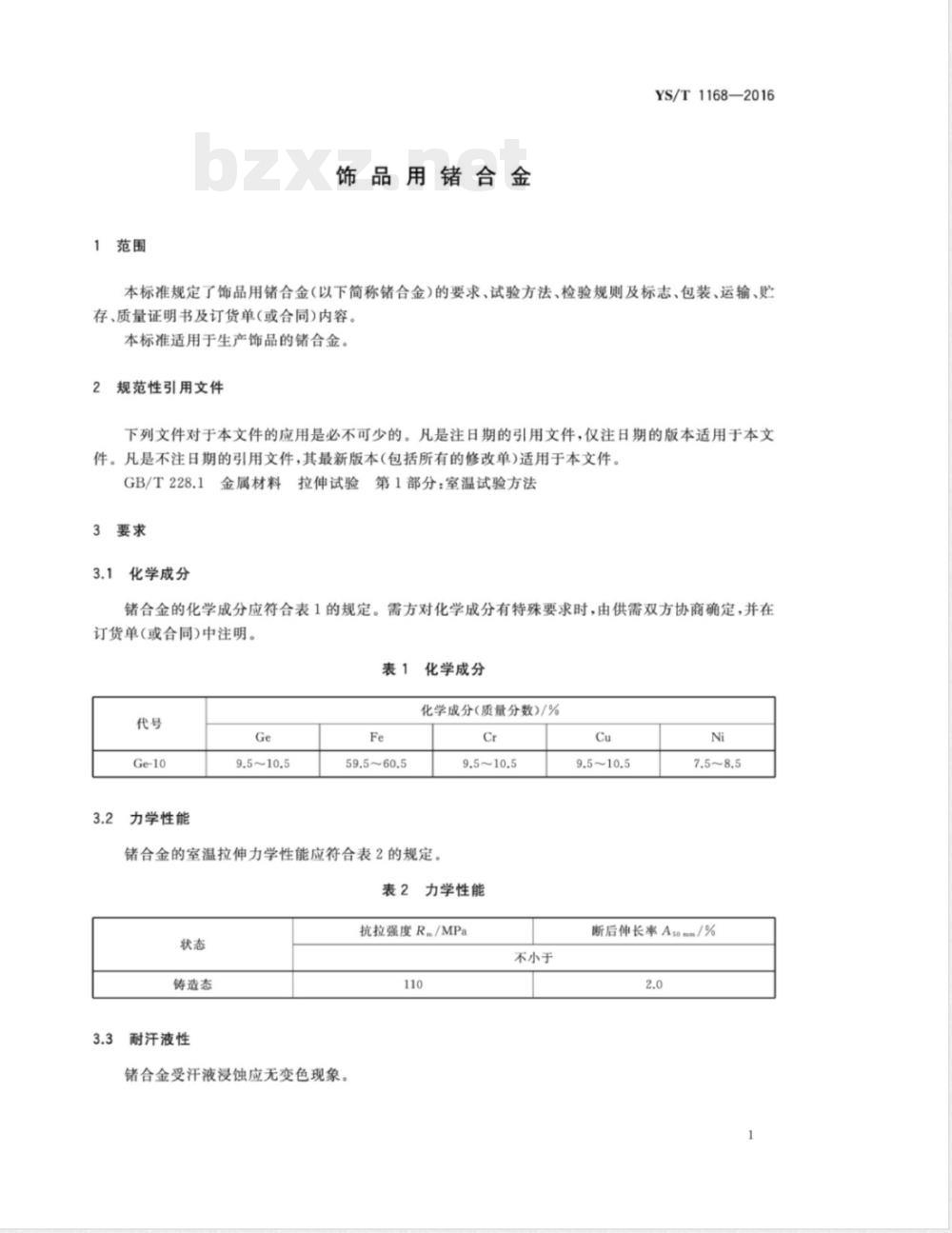

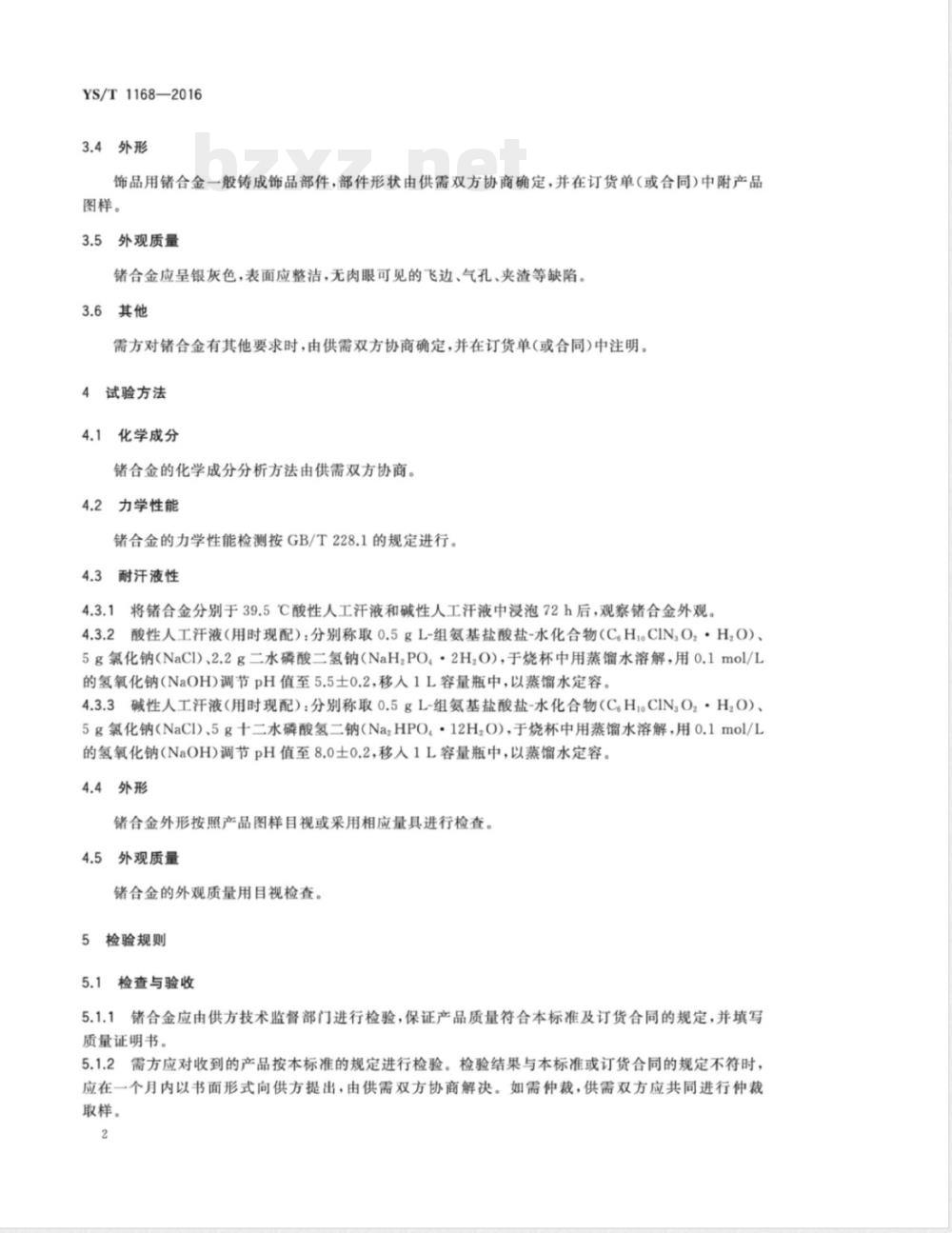

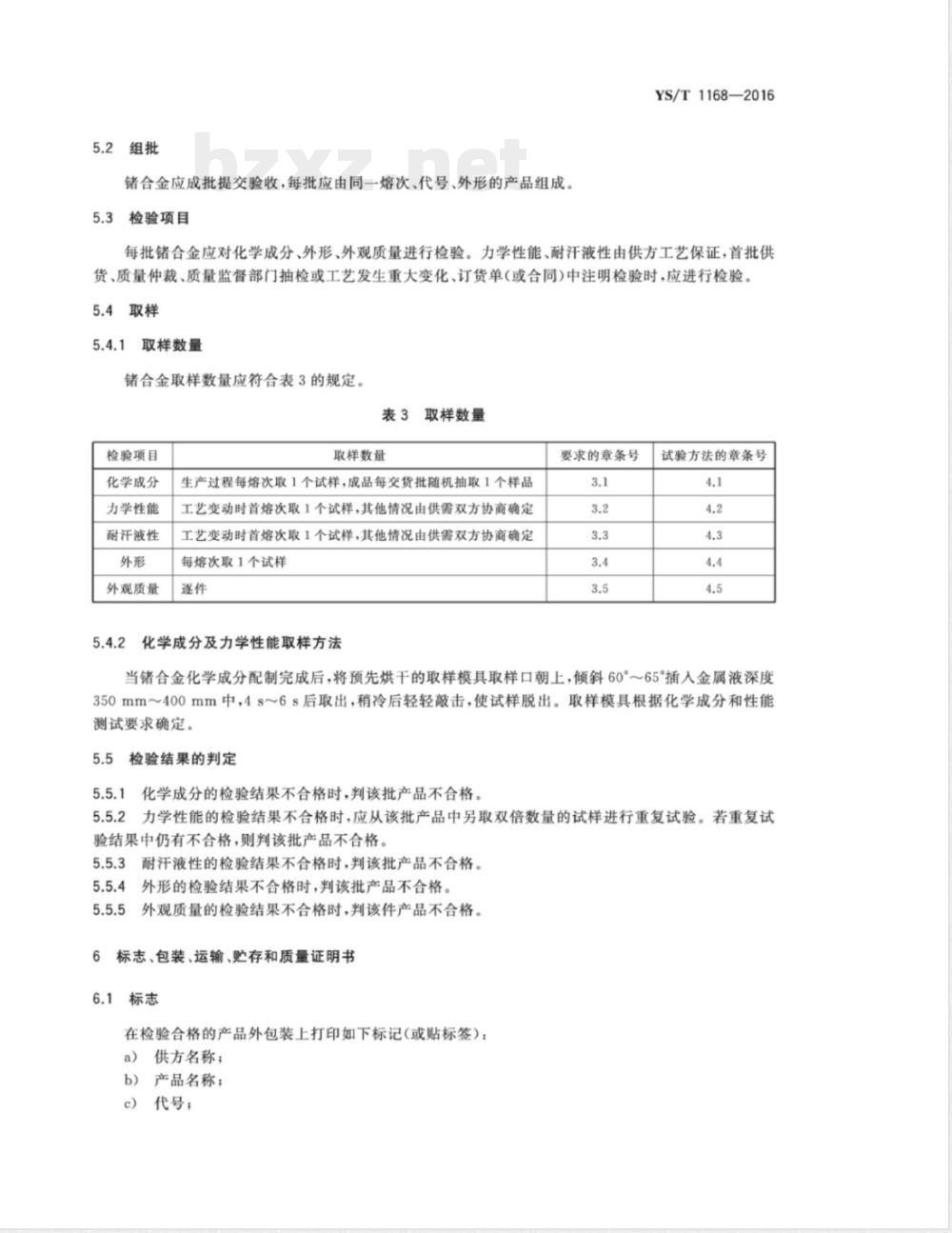

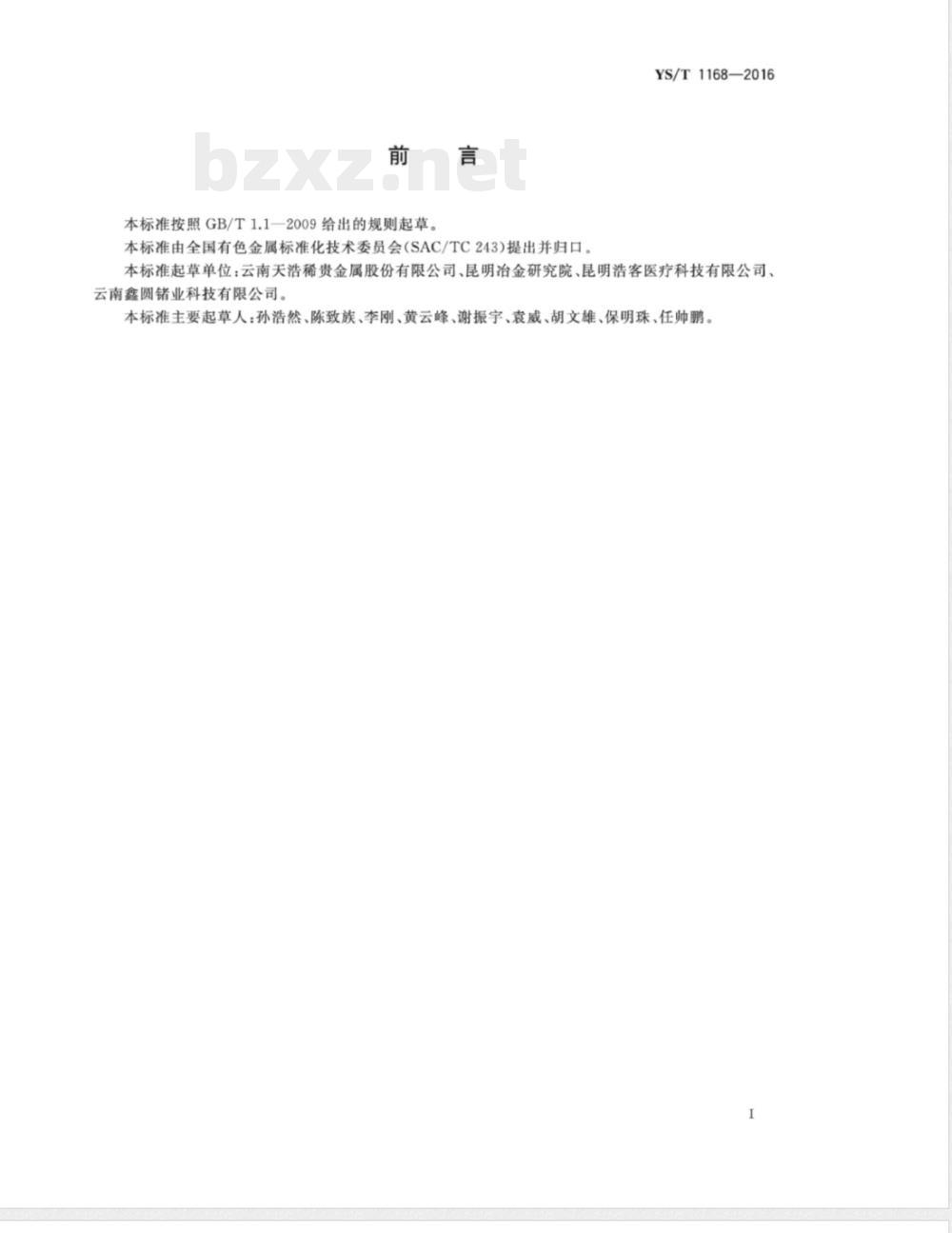

ICS 77.150.99 H66 YS 中华人民共和国有色金属行业标准 YS/T1168-2016 饰品用锗合金 Germanium alloy for jewelry 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：云南天浩稀贵金属股份有限公司、昆明冶金研究院、昆明浩客医疗科技有限公司、云南鑫圆锗业科技有限公司。 本标准主要起草人：孙浩然、陈致族、李刚、黄云峰、谢振宇、袁威、胡文雄、保明珠、任帅鹏。 1 范围 本标准规定了饰品用锗合金（以下简称锗合金）的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书及订货单（或合同）内容。 本标准适用于生产饰品的锗合金材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 3 要求 3.1 化学成分 锗合金的化学成分应符合表1规定。需方如有特殊要求，由供需双方协商并在订货单（或合同）中注明。 锗合金代号及化学成分（质量分数%）： Ge：Fe 9.5~10.5；Cr 9.5~10.5；Cu 9.5~10.5 Ge-10：Ni 7.5~8.5 3.2 力学性能 锗合金室温拉伸力学性能应符合表2规定。 状态：铸造态 抗拉强度 Rm ≥ 110 MPa 断后伸长率 A50mm ≥ 2.0% 3.3 耐汗液性 锗合金经汗液浸蚀后应无变色现象。 3.4 外形 饰品用锗合金一般铸造成饰品部件，具体形状由供需双方协商，并在订货单（或合同）中附产品图样。 3.5 外观质量 锗合金应呈银灰色，表面整洁，无肉眼可见的飞边、气孔、夹渣等缺陷。 3.6 其他要求 如需方对锗合金有其他要求，由供需双方协商并在订货单（或合同）中注明。 4 试验方法 4.1 化学成分 锗合金化学成分分析方法由供需双方协商确定。 4.2 力学性能 按 GB/T 228.1 规定进行检测。 4.3 耐汗液性 将锗合金分别在39.5℃酸性人工汗液和碱性人工汗液中浸泡72h后观察外观变化。 酸性人工汗液：pH=5.5±0.2 碱性人工汗液：pH=8.0±0.2 4.4 外形 按产品图样采用目视或相应量具进行检查。 4.5 外观质量 采用目视检查。 5 检验规则 5.1 检查与验收 产品由供方检验并保证符合标准及合同要求，并提供质量证明书。 需方可按标准检验，如不符合要求，应在一个月内书面提出，由供需双方协商解决；如需仲裁，由双方共同取样。 5.2 组批 产品按同一熔次、代号、外形组成批次。 5.3 检验项目 每批应检验化学成分、外形、外观质量。 力学性能、耐汗液性由供方工艺保证，在首批供货、质量仲裁或工艺变化时进行检验。 5.4 取样 按规定数量取样： 化学成分：每熔次取1个试样； 力学性能：工艺变动时首熔次取样； 耐汗液性：工艺变动时首熔次取样； 具体取样数量由供需双方协商确定。 5.5 判定 如检验结果不符合标准或合同要求，按供需双方协商处理。
