YS/T 940-2013柠檬酸金钾

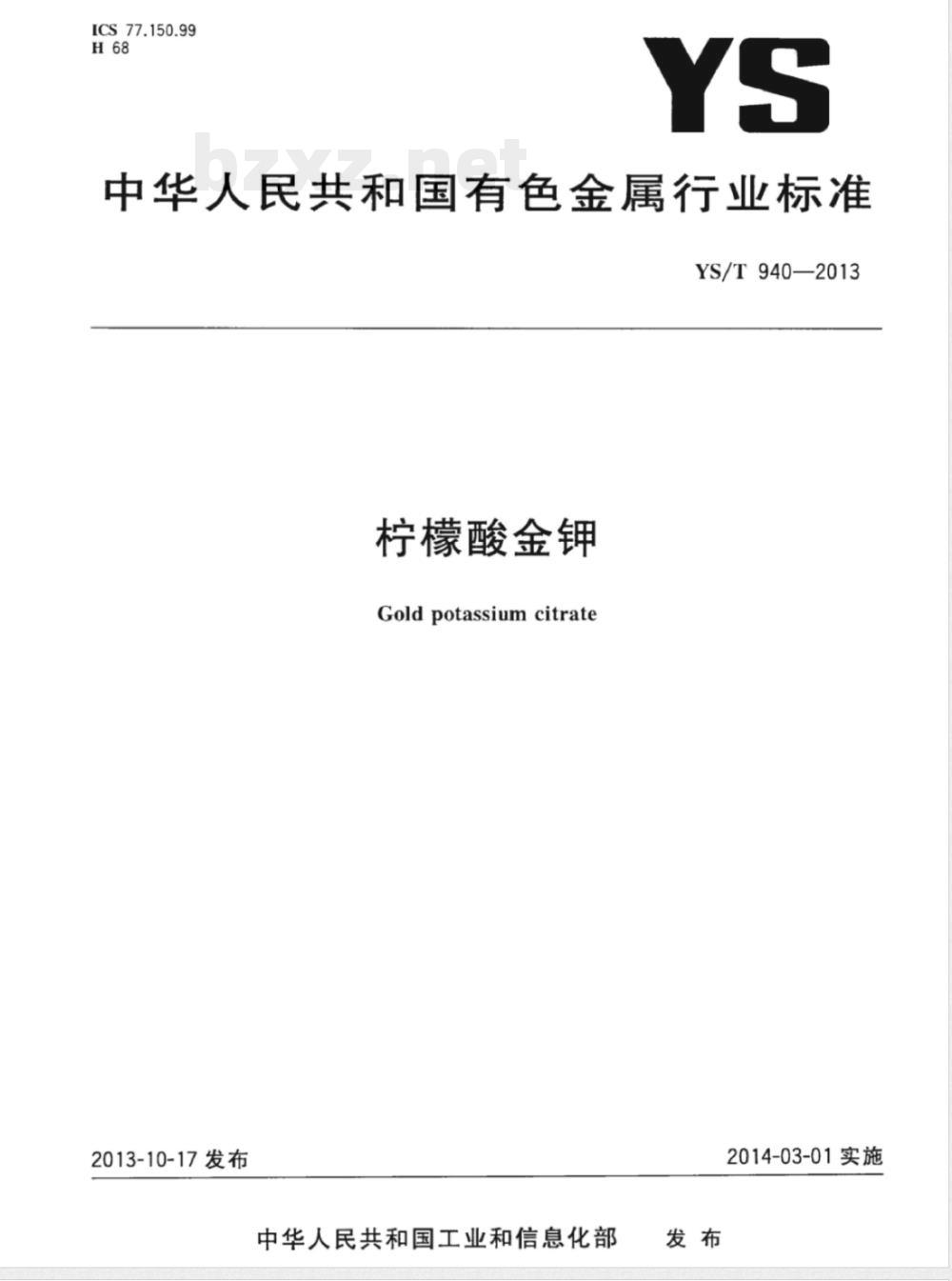

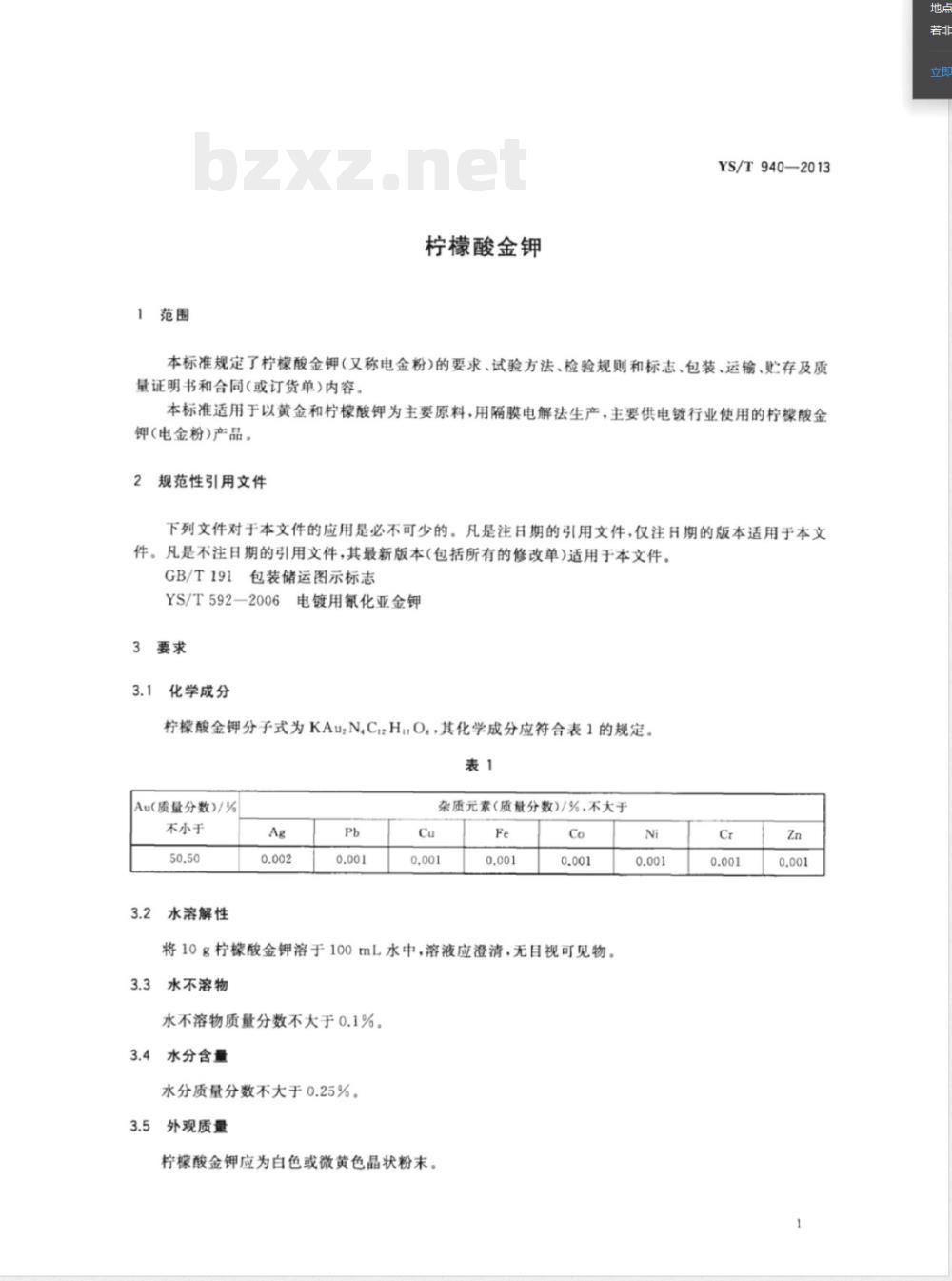

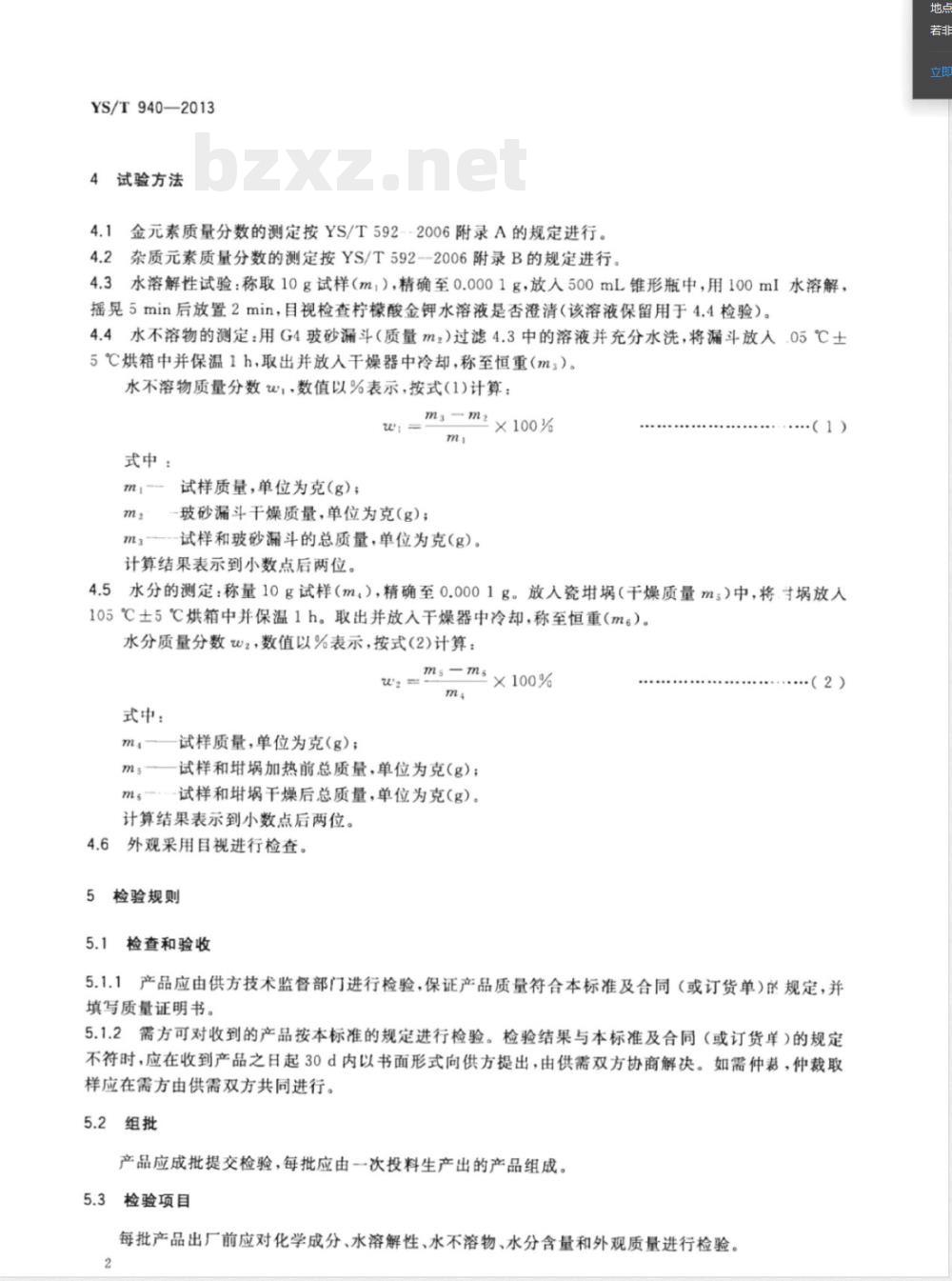

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 940—2013 柠檬酸金钾（Gold potassium citrate） 2013-10-17发布 中华人民共和国工业和信息化部发布 2014-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：铜陵有色金属集团控股有限公司、中科铜都粉体新材料股份有限公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：钱文生、曹建国、樊占芳、胡军、邵新华、毕建明、万代发、姚学慧、向磊。 1 范围 本标准规定了柠檬酸金钾（又称电金粉）的要求、试验方法、检验规则以及标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于以黄金和柠檬酸钾为主要原料，采用隔膜电解法生产、供电镀行业使用的柠檬酸金钾产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 YS/T 592—2006 电镀用氰化亚金钾 3 要求 3.1 化学成分 柠檬酸金钾分子式为KAu2N·C6H5O7，其化学成分应符合表1规定： Au（金）质量分数不小于50.50%； 杂质元素质量分数（不大于）：Ag 0.002，Pb 0.001，Cu 0.001，Fe 0.001，Co 0.001，Ni 0.001，Cr 0.001，Zn 0.001。 3.2 水溶解性 将10 g柠檬酸金钾溶于100 mL水中，溶液应澄清，无目视可见物。 3.3 水不溶物 水不溶物质量分数不大于0.1%。 3.4 水分含量 水分质量分数不大于0.25%。 3.5 外观质量 柠檬酸金钾应为白色或微黄色晶状粉末。 4 试验方法 4.1 金元素质量分数测定按YS/T 592—2006附录A进行。 4.2 杂质元素质量分数测定按YS/T 592—2006附录B进行。 4.3 水溶解性试验 称取10 g试样（m1），溶于100 mL水中，摇晃5 min后静置2 min，观察溶液是否澄清。该溶液用于后续水不溶物测定。 4.4 水不溶物测定 用G4玻砂漏斗过滤溶液并充分水洗，在105℃±5℃烘干1 h后称量至恒重。水不溶物质量分数按公式计算： w = (m3 - m2) / m × 100% 其中m为试样质量，m2为玻砂漏斗干燥质量，m3为试样与漏斗总质量。 4.5 水分测定 称取10 g试样，在105℃±5℃烘干1 h至恒重，按质量变化计算水分含量： w2 = (ms - me) / m × 100% 其中ms为加热前总质量，me为干燥后总质量。 4.6 外观检查采用目视法进行。 5 检验规则 5.1 检查和验收 产品由供方技术监督部门检验，确保符合标准及合同要求，并出具质量证明书。需方可进行复验。
