YS/T 323-2012铍青铜板材和带材

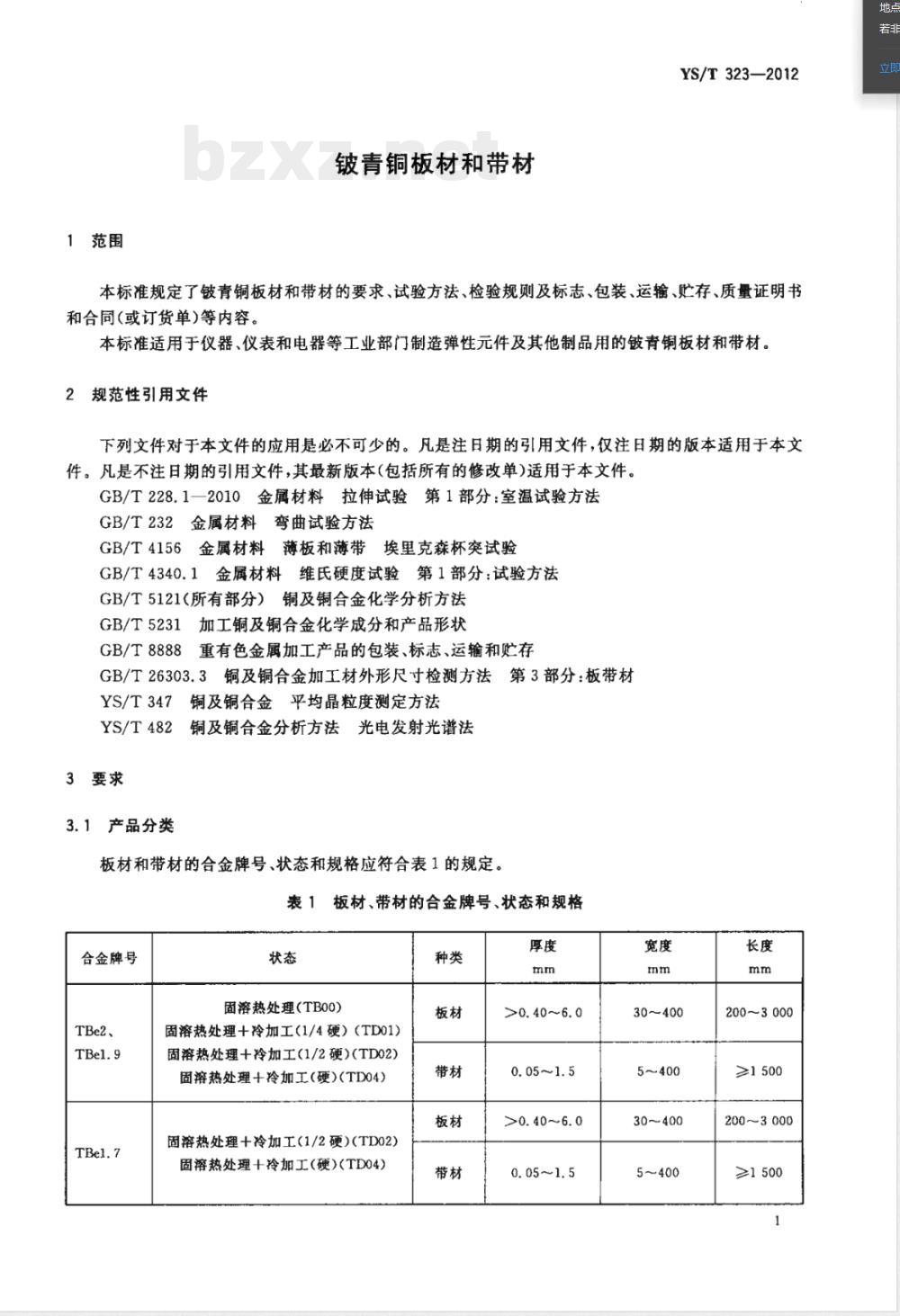

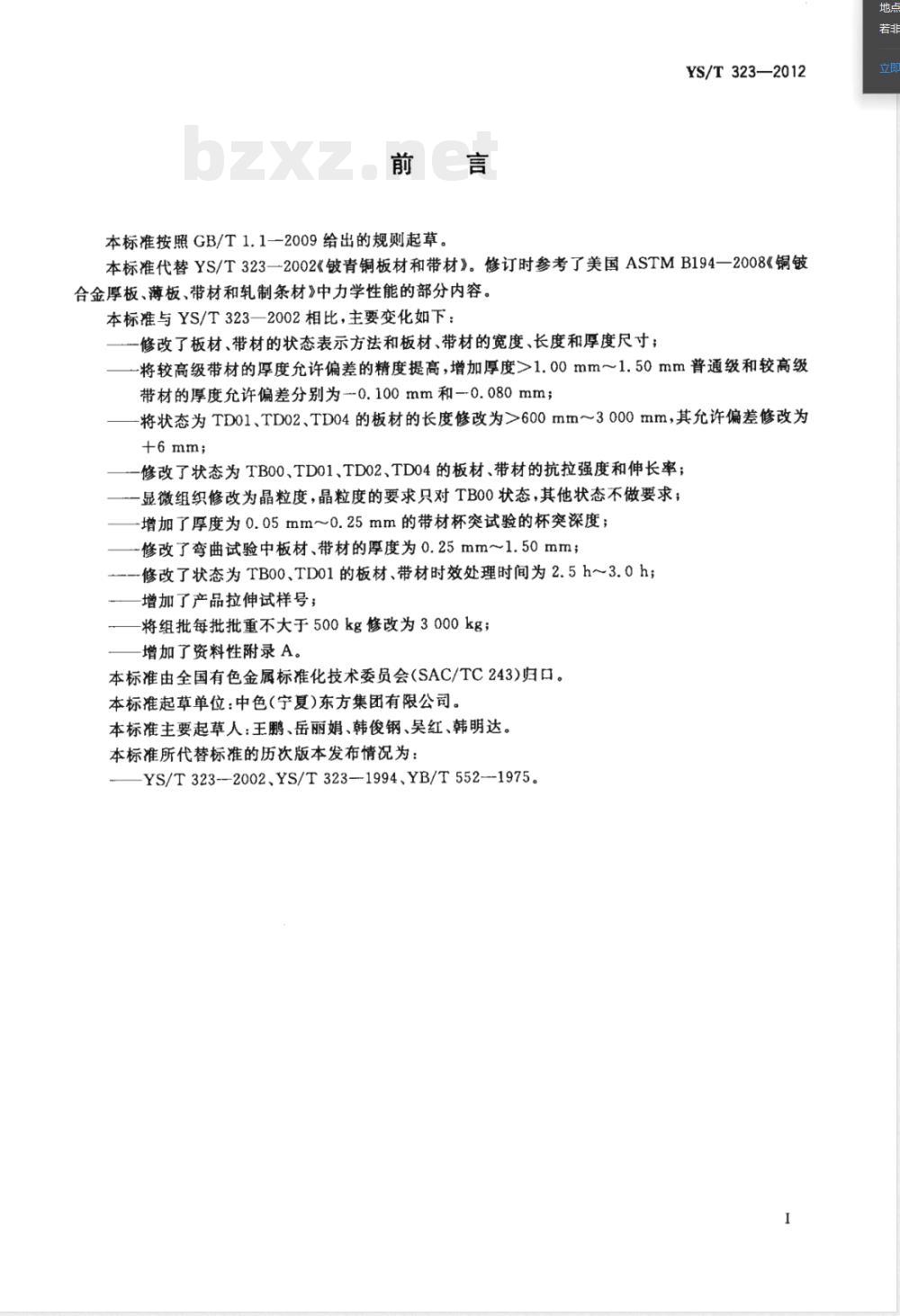

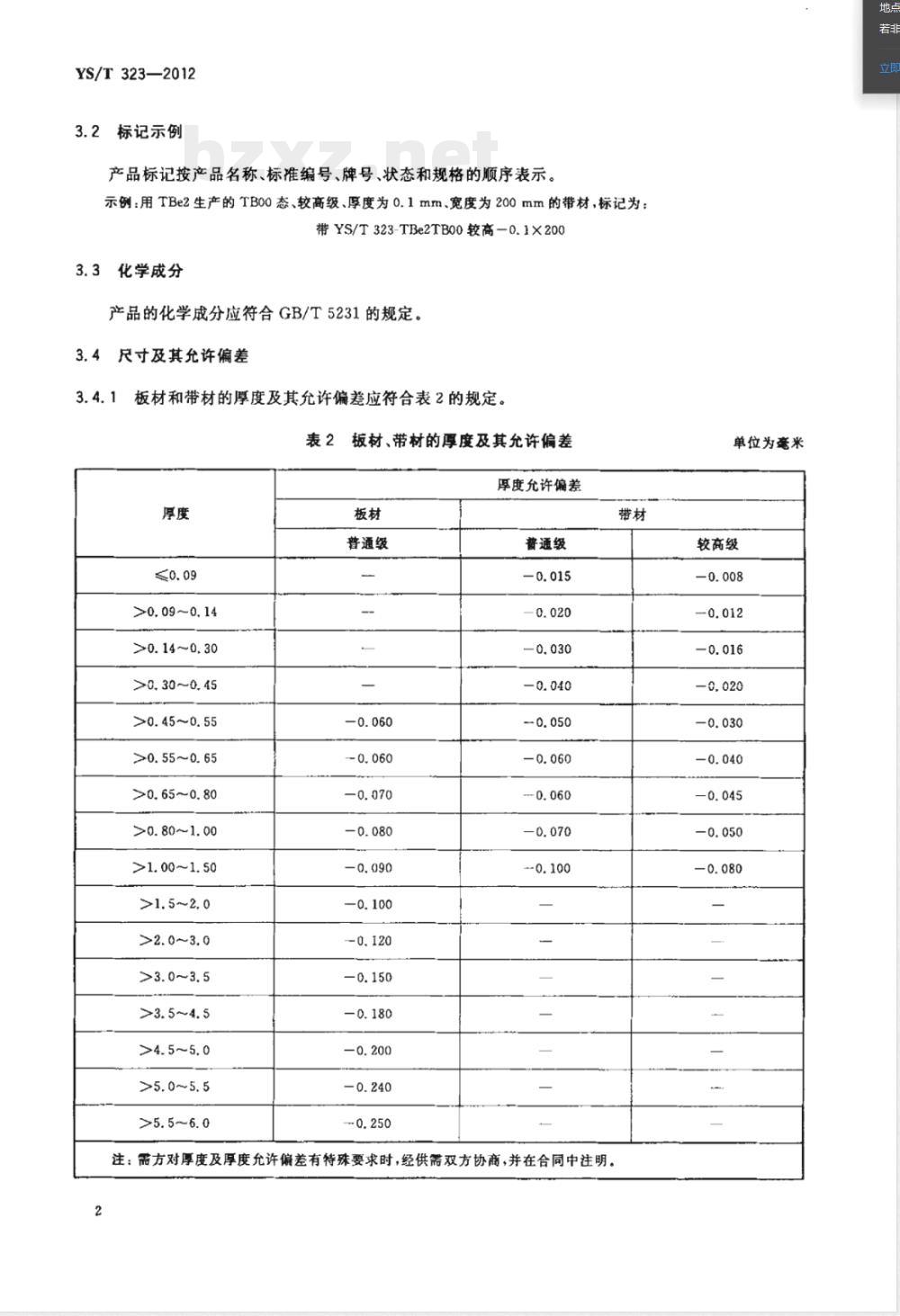

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 323—2012 代替 YS/T 323—2002 铍青铜板材和带材 Beryllium bronze sheets and strips 2012-11-07发布 2013-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 323—2002《铍青铜板材和带材》。修订时参考了美国ASTM B194—2008《铜铍合金厚板、薄板、带材和轧制条材》中力学性能的部分内容。 与YS/T 323—2002相比，主要变化如下： 修改了板材、带材的状态表示方法及宽度、长度和厚度尺寸； 将较高级带材厚度允许偏差精度提高，并增加厚度>1.00mm～1.50mm普通级和较高级允许偏差分别为-0.100mm和-0.080mm； 修改状态为TB00、TD01、TD02、TD04板材长度及其允许偏差； 修改抗拉强度和伸长率要求； 显微组织改为晶粒度，仅TB00状态有要求； 增加0.05mm～0.25mm带材杯突试验要求； 修改弯曲试验厚度范围； 修改时效处理时间为2.5h～3.0h； 增加产品拉伸试样号； 将组批最大批重由500kg修改为3000kg； 增加资料性附录A。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：中色（宁夏）东方集团有限公司。 本标准主要起草人：王鹏、岳丽娟、韩俊钢、吴红、韩明达。 本标准历次版本：YS/T 323—2002、YS/T 323—1994、YB/T 552—1975。 1 范围 本标准规定了铍青铜板材和带材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）等内容。 本标准适用于仪器、仪表和电器等工业部门制造弹性元件及其他制品用的铍青铜板材和带材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 228.1—2010 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 232 金属材料 弯曲试验方法 GB/T 4156 金属材料薄板和薄带 埃里克森杯突试验 GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法 GB/T 5121 铜及铜合金化学分析方法（所有部分） GB/T 5231 加工铜及铜合金化学成分和产品形状 GB/T 8888 重有色金属加工产品的包装、标志、运输和贮存 GB/T 26303.3 铜及铜合金加工材外形尺寸检测方法 第3部分：板带材 YS/T 347 铜及铜合金平均晶粒度测定方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 3 要求 3.1 产品分类 板材和带材的合金牌号、状态和规格应符合表1规定。 合金牌号：TBe2、TBe1.9、TBe1.7 状态：固溶热处理（TB00）、固溶热处理+冷加工（1/4硬TD01）、（1/2硬TD02）、（硬TD04）等。 种类：板材、带材。 厚度范围：板材>0.40～6.0 mm；带材0.05～1.5 mm。 宽度范围：5～400 mm或30～400 mm（根据规格分类）。 （后续尺寸、性能及检验内容因OCR缺失未完整识别）
