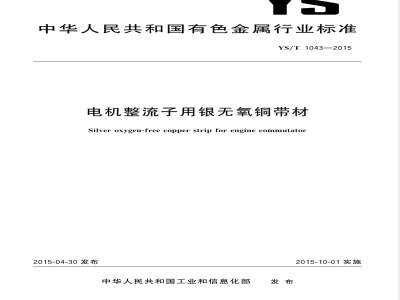

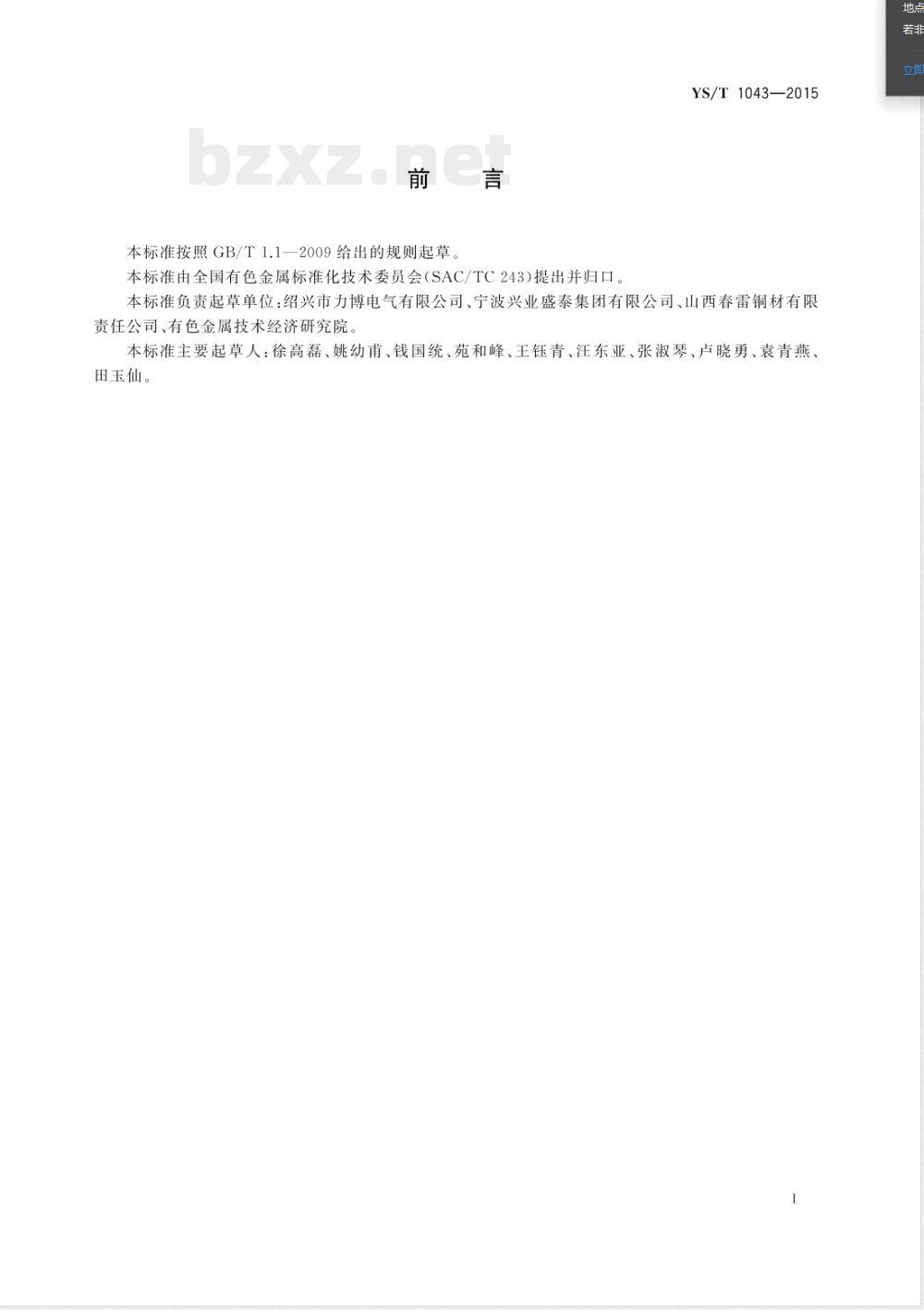

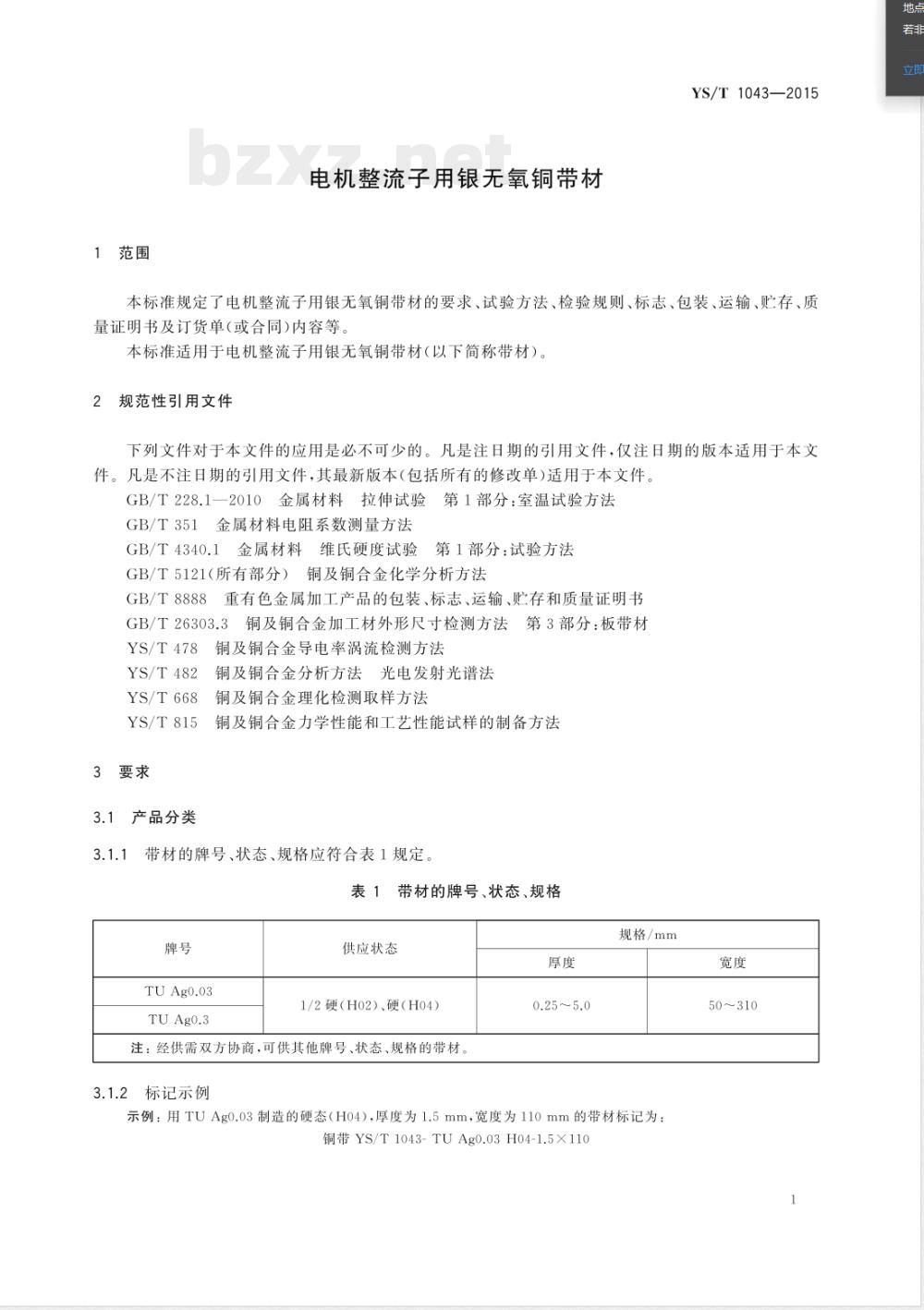

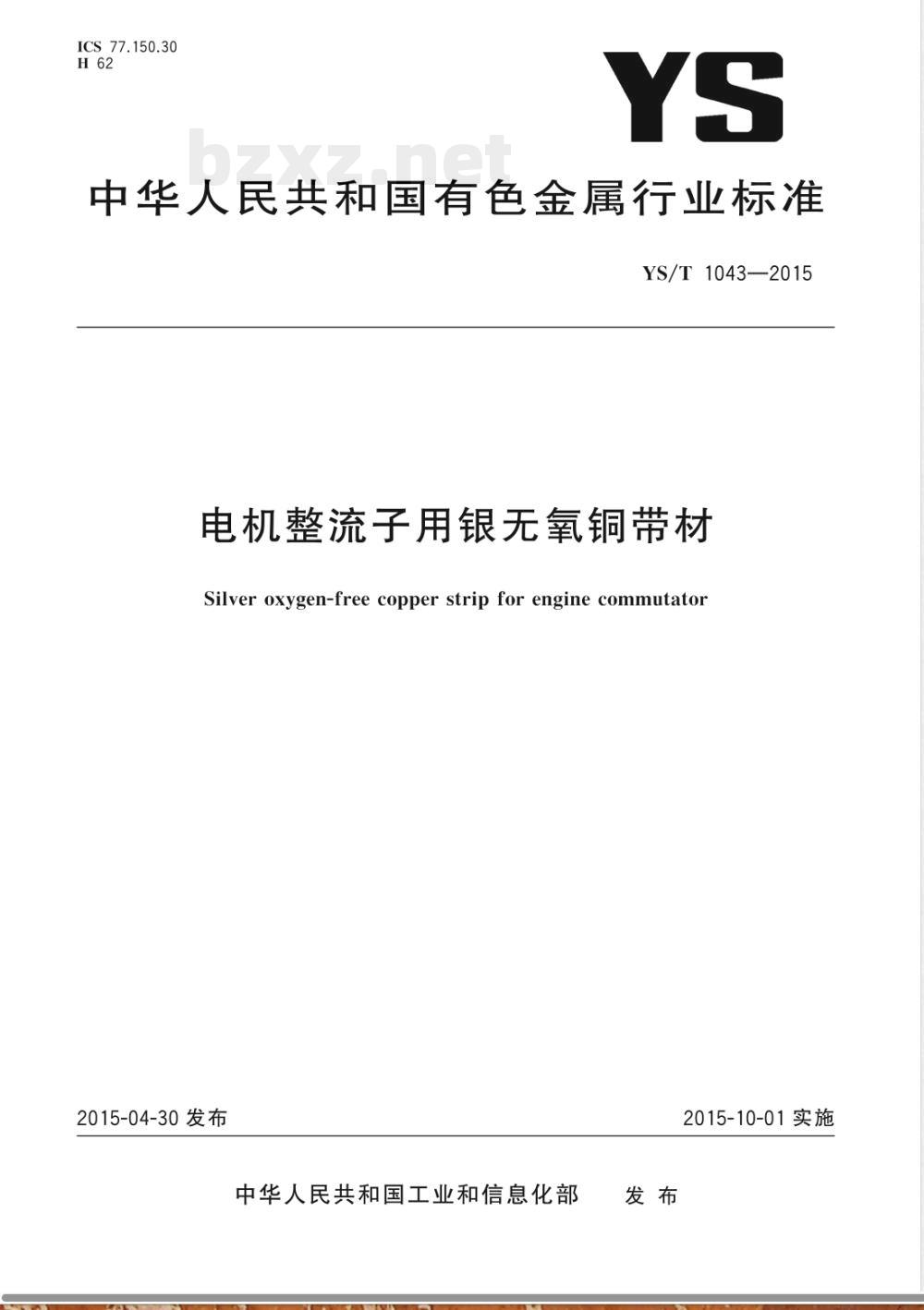

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 1043-2015 电机整流子用银无氧铜带材 Silver oxygen-free copper strip for engine commutator 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准负责起草单位：绍兴市力博电气有限公司、宁波兴业盛泰集团有限公司、山西春雷铜材有限责任公司、有色金属技术经济研究院。 本标准主要起草人：徐高磊、姚幼甫、钱国统、苑和峰、王钰青、汪东亚、张淑琴、卢晓勇、袁青燕、田玉仙。 1 范围 本标准规定了电机整流子用银无氧铜带材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容等。 本标准适用于电机整流子用银无氧铜带材（以下简称带材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 228.1—2010 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 351 金属材料 电阻系数测量方法 GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法 GB/T 5121 铜及铜合金化学分析方法 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 26303.34 铜及铜合金加工材外形尺寸检测方法 第3部分：板带材 YS/T 478 铜及铜合金导电率涡流检测方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 YS/T 668 铜及铜合金理化检测取样方法 YS/T 815 铜及铜合金力学性能和工艺性能试样的制备方法 3 要求 3.1 产品分类 3.1.1 带材的牌号、状态、规格应符合表1规定。 表1 牌号、状态及规格 牌号：TUAg0.03、TUAgo.3 供应状态：1/2硬（H02）、硬（H04） 厚度/mm：0.25～5.0 宽度/mm：50～310 注：经供需双方协商，可提供其他牌号、状态及规格。 3.1.2 标记示例： 示例：TUAg0.03，硬态（H04），厚度1.5mm，宽度110mm的带材标记为：铜带 YS/T 1043-TUAg0.03 H04-1.5×110 3.2 化学成分 带材化学成分应符合表2规定： TUAg0.03：Cu+Ag≥99.96%，Ag≥0.034%，O≤0.001%，P≤0.002%，Bi≤0.001%，Sb≤0.002%，As≤0.002%，Fe≤0.004%，Ni≤0.002%，Pb≤0.004%，Sn≤0.002%，Zn≤0.003% TUAgo.3：Cu+Ag≥99.96%，Ag 0.25～0.35%，其他杂质含量与TUAg0.03要求相同 注：特殊要求由供需双方协商确定。 3.3 外形尺寸及允许偏差 3.3.1 厚度允许偏差（单位：mm） 0.25～0.5：±0.010 >0.5～1.0：±0.015 >1.0～1.5：±0.020 >1.5～2.0：±0.025 >2.0～2.5：±0.030 >2.5～5.0：±0.040 （单向偏差为表中数值的2倍） 3.3.2 宽度允许偏差（单位：mm） 50～120：±0.10 >120～310：±0.15 （单向偏差为表中数值的2倍） 3.3.3 侧边弯曲度（mm/m） 厚度≤0.40：≤2.0 厚度＞0.40：≤1.5 带材应平直，两边应切齐，无毛刺、裂边和卷边。 3.4 带材的室温力学性能（内容不完整）
