YS/T 500-2013钨铈合金中铈量的测定 氧化还原滴定法

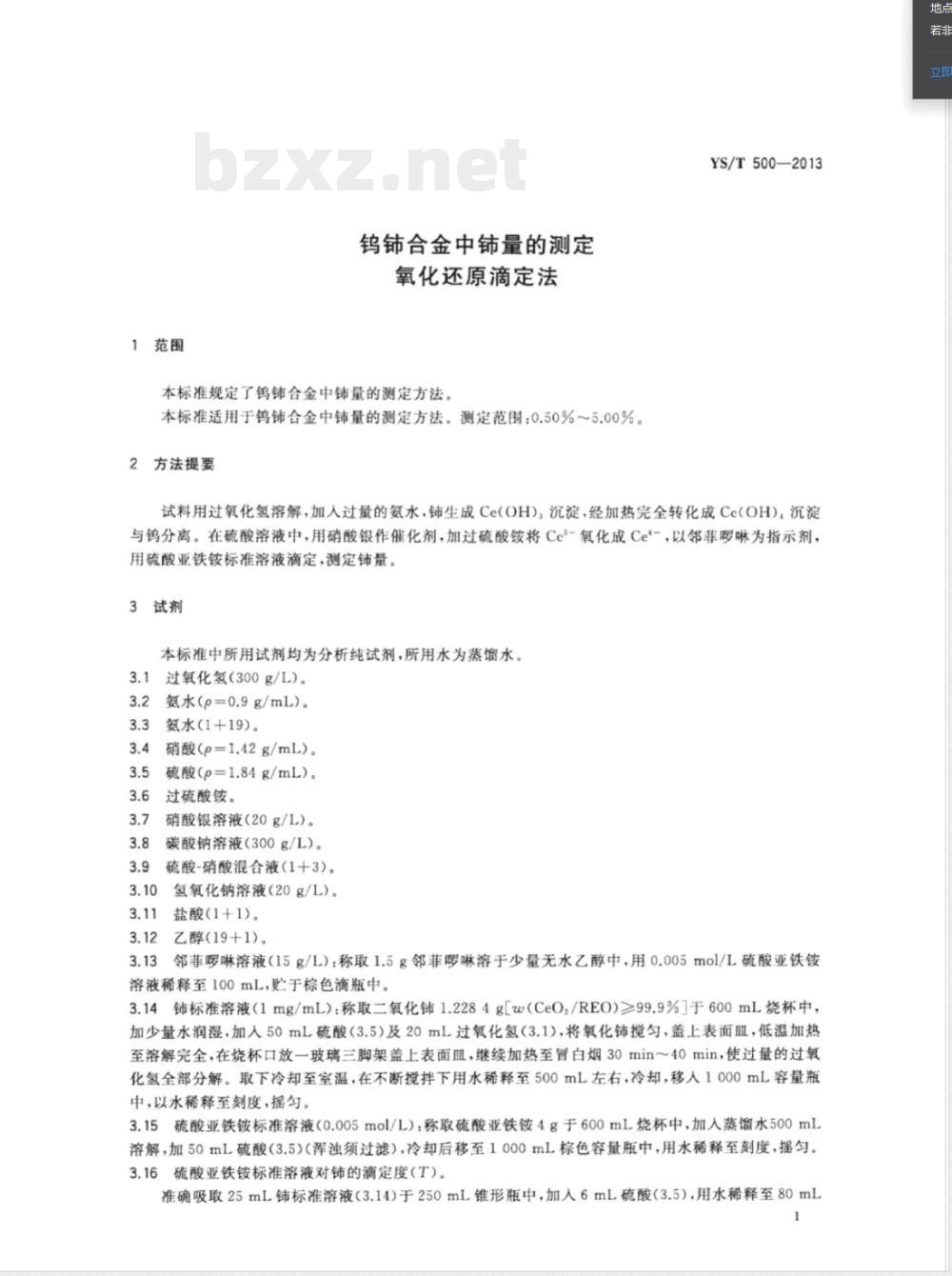

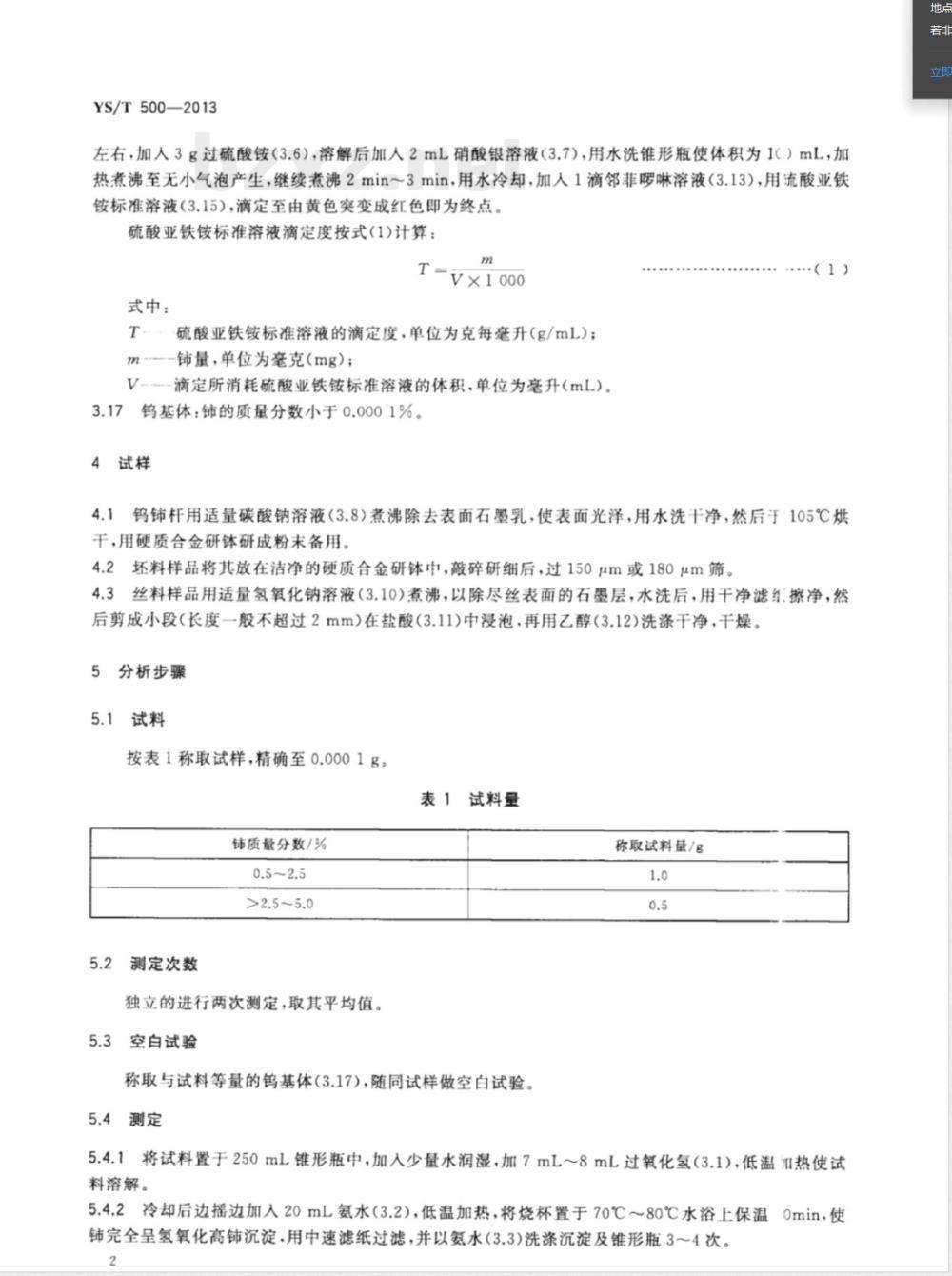

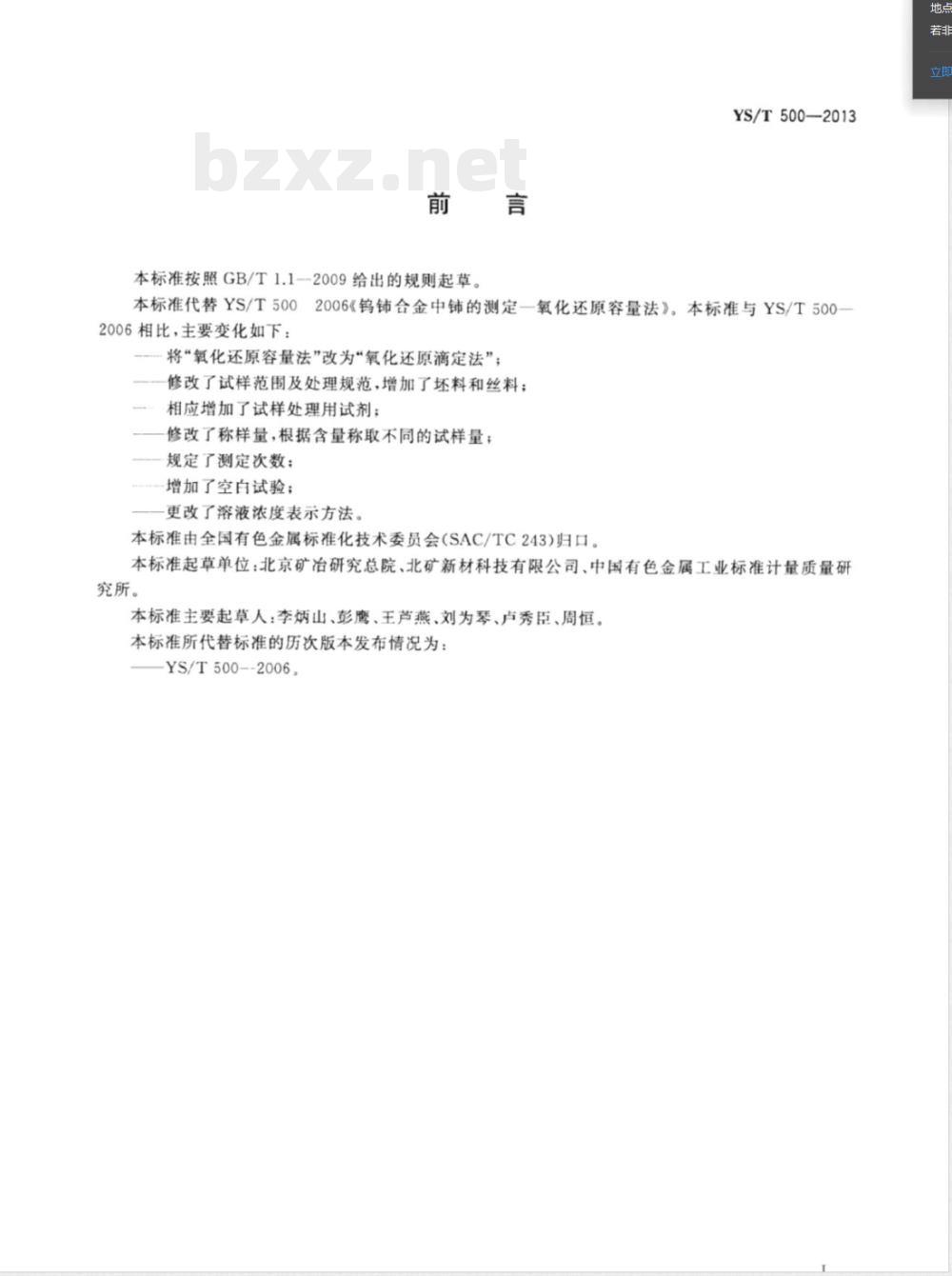

ICS 77.120.99 H63 YS 中华人民共和国有色金属行业标准 YS/T 500—2013 代替 YS/T 500—2006 钨铈合金中铈量的测定 氧化还原滴定法 Determination of cerium content in cerium-tungsten alloys Oxidation-Reduction titration 2013-10-17发布 中华人民共和国工业和信息化部发布 2014-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 500—2006《钨铈合金中铈量的测定——氧化还原容量法》。与2006版相比主要变化如下： 将“氧化还原容量法”改为“氧化还原滴定法”；修改试样范围及处理规范，增加粉料和丝料；相应增加试样处理试剂；修改称样量；规定测定次数；增加空白试验；更改溶液浓度表示方法。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：北京矿冶研究总院、北矿新材科技有限公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：李炳山、彭鹰、王芦燕、刘为琴、卢秀臣、周恒。 1 范围 本标准规定了钨铈合金中铈含量的测定方法。 本标准适用于钨铈合金中铈含量的测定，测定范围为0.50%～5.00%。 2 方法提要 试料用过氧化氢溶解后，加入过量氨水生成Ce(OH)₃沉淀，经加热转化为Ce(OH)₄沉淀，使其与钨分离。在硫酸介质中，以硝酸银为催化剂，加入过硫酸铵将Ce³⁺氧化为Ce⁴⁺，以邻菲啰啉为指示剂，用硫酸亚铁铵标准溶液进行滴定，从而测定铈含量。 3 试剂 本标准所用试剂均为分析纯，水为蒸馏水。 3.1 过氧化氢（300 g/L） 3.2 氨水（p=0.9 g/mL） 3.3 氨水（1+19） 3.4 硝酸（p=1.42 g/mL） 3.5 硫酸（p=1.84 g/mL） 3.6 过硫酸铵 3.7 硝酸银溶液（20 g/L） 3.8 碳酸钠溶液（300 g/L） 3.9 硫酸-硝酸混合液（1+3） 3.10 氢氧化钠溶液（20 g/L） 3.11 盐酸（1+1） 3.12 乙醇（19+1） 3.13 邻菲啰啉溶液（15 g/L）：用无水乙醇溶解后，以硫酸亚铁铵溶液稀释至100 mL。 3.14 铈标准溶液（1 mg/mL）：由二氧化铈溶解配制而成，用于滴定标定。 3.15 硫酸亚铁铵标准溶液（0.005 mol/L） 3.16 硫酸亚铁铵标准溶液对铈的滴定度测定方法（T）用于标准化计算。 4 试验步骤 （原文后续内容未完整提供）
