YS/T 516-2012钨丝二次再结晶温度测量方法

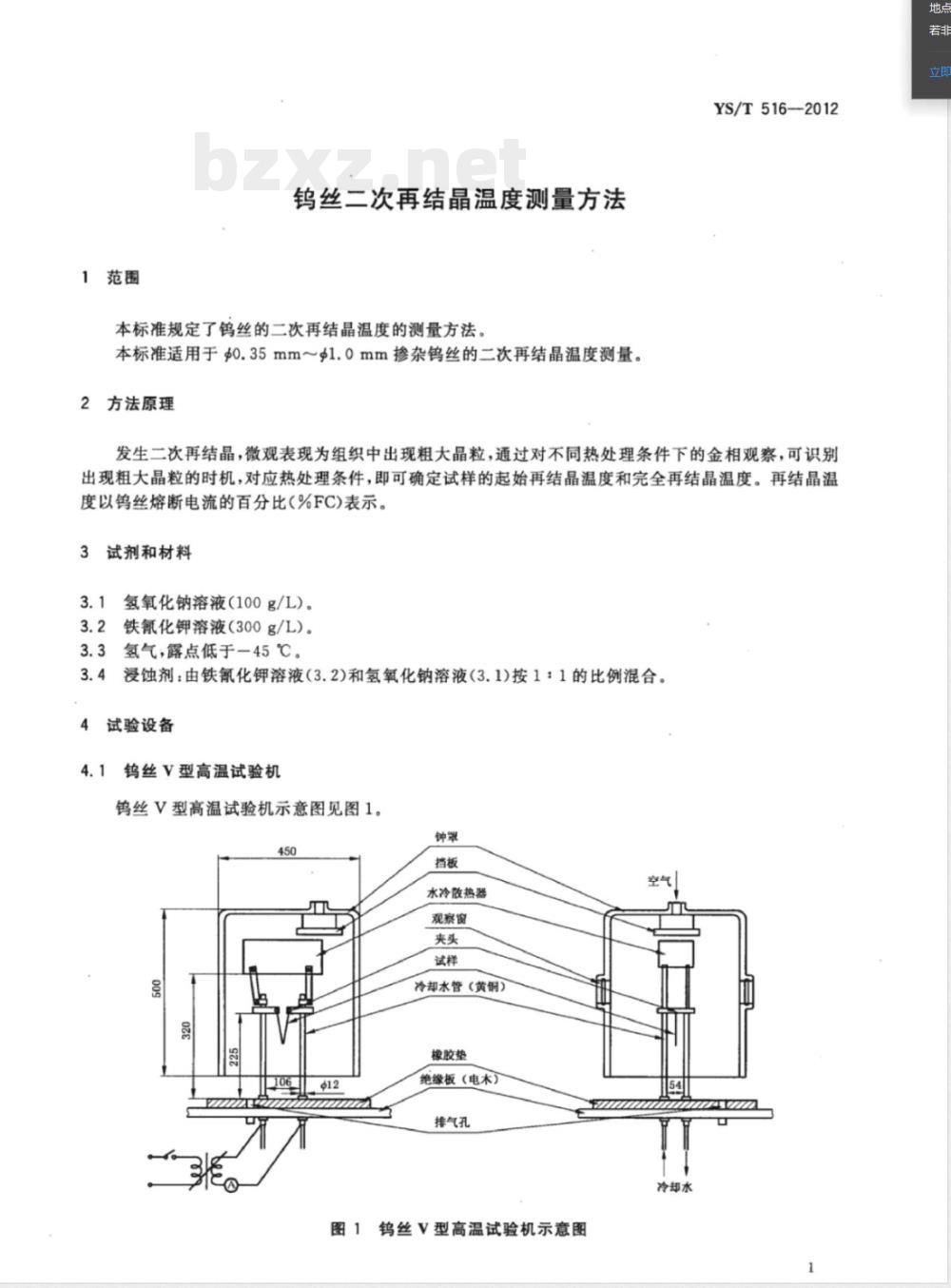

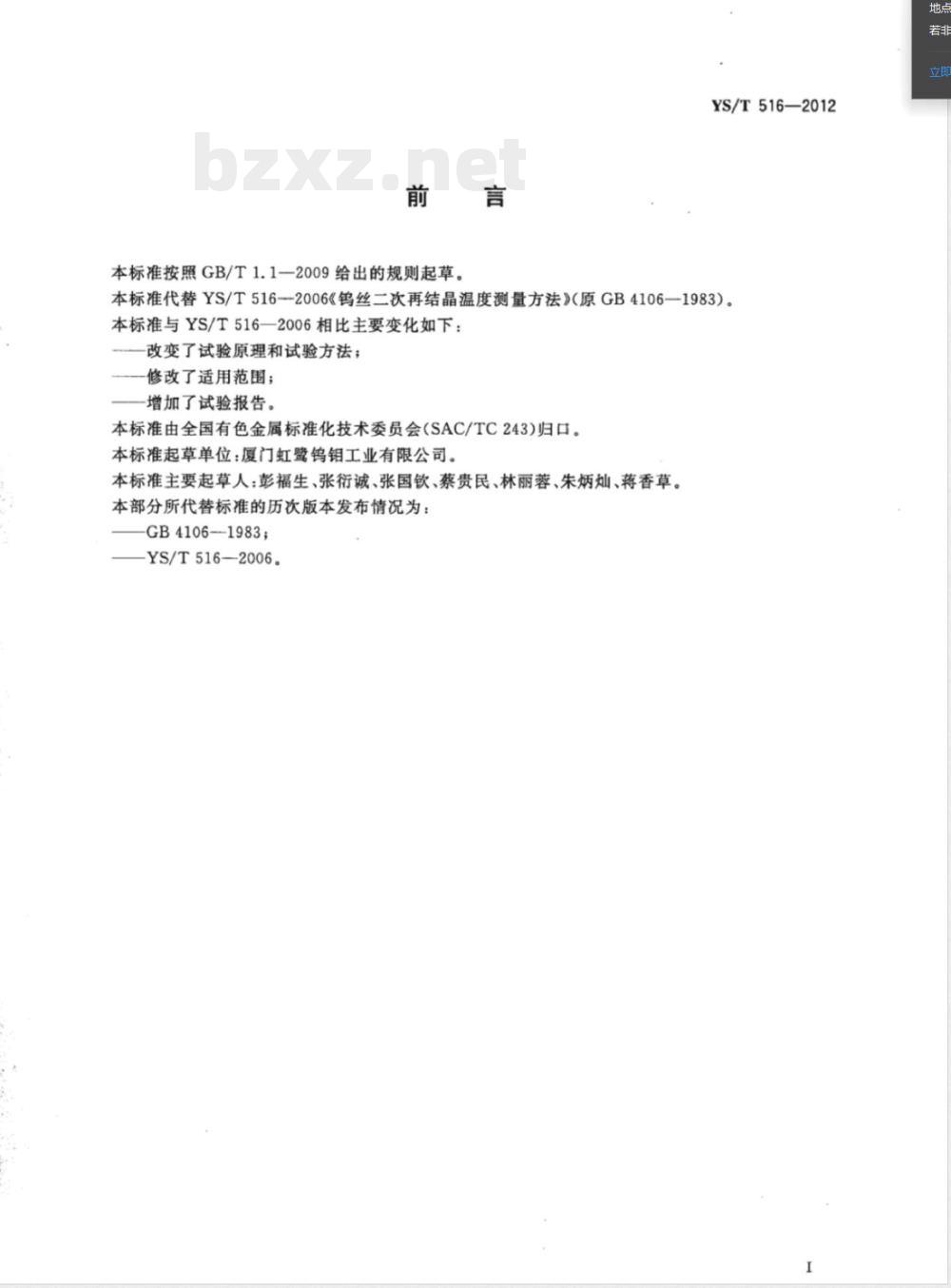

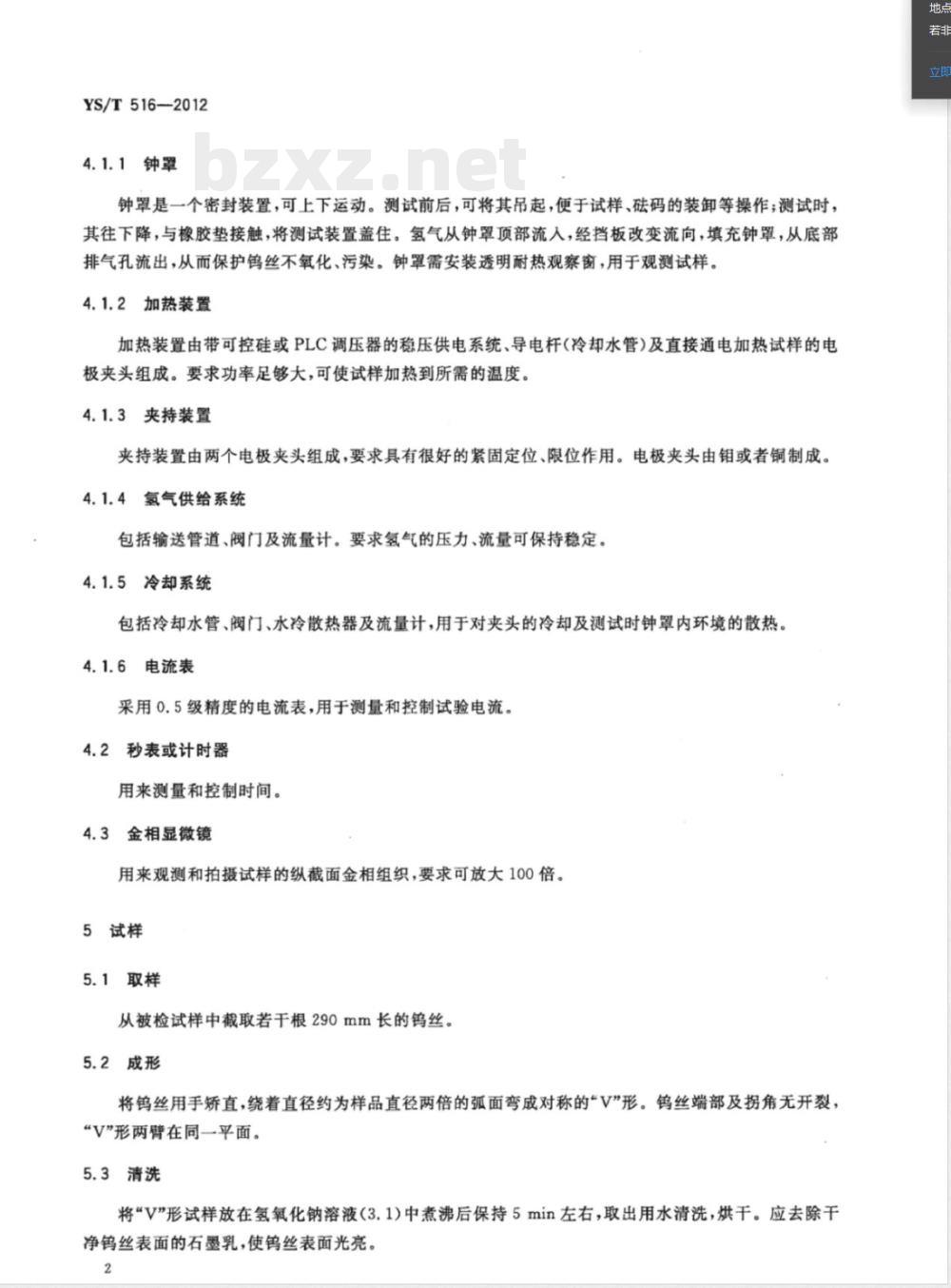

ICS 77.120.99 H63 YS 中华人民共和国有色金属行业标准 YS/T 516—2012 代替 YS/T 516—2006 钨丝二次再结晶温度测量方法 Determination method for secondary recrystallization temperature of tungsten wire 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 516—2006《钨丝二次再结晶温度测量方法》（原GB 4106—1983）。与2006版相比主要变化如下：改变了试验原理和试验方法；修改了适用范围；增加了试验报告内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：厦门虹鹭钨钼工业有限公司。 本标准主要起草人：彭福生、张衍诚、张国钦、蔡贵民、林丽蓉、朱炳灿、蒋香草。 1 范围 本标准规定了钨丝二次再结晶温度的测量方法。 本标准适用于φ0.35mm～φ1.0mm掺杂钨丝的二次再结晶温度测量。 2 方法原理 钨丝在发生二次再结晶时，其微观组织中会出现粗大晶粒。通过对不同热处理条件下的金相组织进行观察，可识别粗大晶粒出现的时机，由此确定试样的起始再结晶温度和完全再结晶温度。 再结晶温度以钨丝熔断电流的百分比（%FC）表示。 3 试剂和材料 3.1 氢氧化钠溶液（100 g/L）。 3.2 铁氰化钾溶液（300 g/L）。 3.3 氢气，露点低于-45℃。 3.4 浸蚀剂：由铁氰化钾溶液与氢氧化钠溶液按1:1比例混合。 4 试验设备 4.1 钨丝V型高温试验机 试验机用于钨丝高温再结晶测试，其结构包括钟罩、加热装置、夹持装置、氢气供给系统、冷却系统及测量控制系统等。 4.1.1 钟罩 钟罩为密封结构，可上下移动。测试时下压并与橡胶垫密封，将试样置于氢气保护环境中，防止氧化与污染，并通过观察窗进行试样观测。 4.1.2 加热装置 由稳压供电系统、导电杆及电极夹头组成，可对试样直接通电加热，满足试验所需温度要求。 4.1.3 夹持装置 由两个电极夹头组成，具有良好的紧固与定位作用，夹头材料为钼或铜。 4.1.4 氢气供给系统 包括输送管道、阀门及流量计，用于提供稳定压力与流量的氢气保护气氛。 4.1.5 冷却系统 包括冷却水管、散热装置及流量控制系统，用于夹头及钟罩散热。 4.1.6 电流表 采用0.5级精度电流表，用于测量和控制试验电流。 4.2 秒表或计时器 用于时间测量与控制。 4.3 金相显微镜 用于观察和拍摄试样纵截面金相组织，放大倍数不低于100倍。 5 试样 5.1 取样 从被检试样中截取若干根长度约290 mm的钨丝。 5.2 成形 将钨丝手工矫直后绕成对称“V”形结构，弯曲直径约为试样直径的两倍。试样端部及拐角不得出现开裂，“V”形两臂应位于同一平面。 5.3 清洗 将试样置于氢氧化钠溶液中煮沸并保持约5 min，然后用清水清洗并烘干，确保去除表面石墨乳，使钨丝表面光亮。 6 试验步骤 6.1 装夹试样 （原文后续内容未完整提供）
