本标准规定了土壤及淡水环境外加电流阴极保护用钛阳极的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。 本标准适用于以土壤、细沙、淡水为使用环境，以铱为涂层主体，以钛为基体的金属阳极产品。

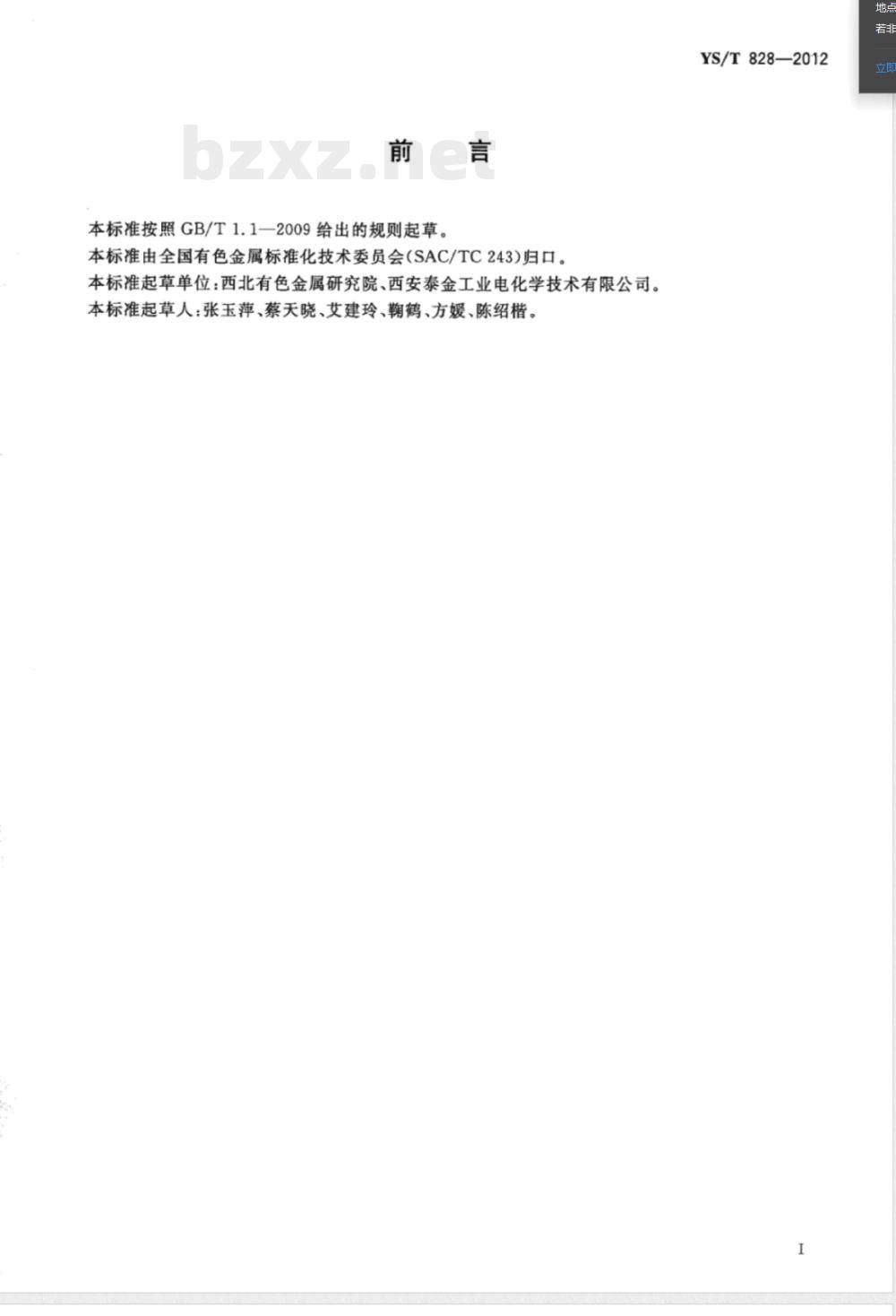

本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准起草单位:西北有色金属研究院、西安泰金工业电化学技术有限公司。
本标准起草人:张玉萍、蔡天晓、艾建玲、鞠鹤、方媛、陈绍楷。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3620.1—2007 钛及钛合金牌号和化学成分
YS/T595 氯铱酸

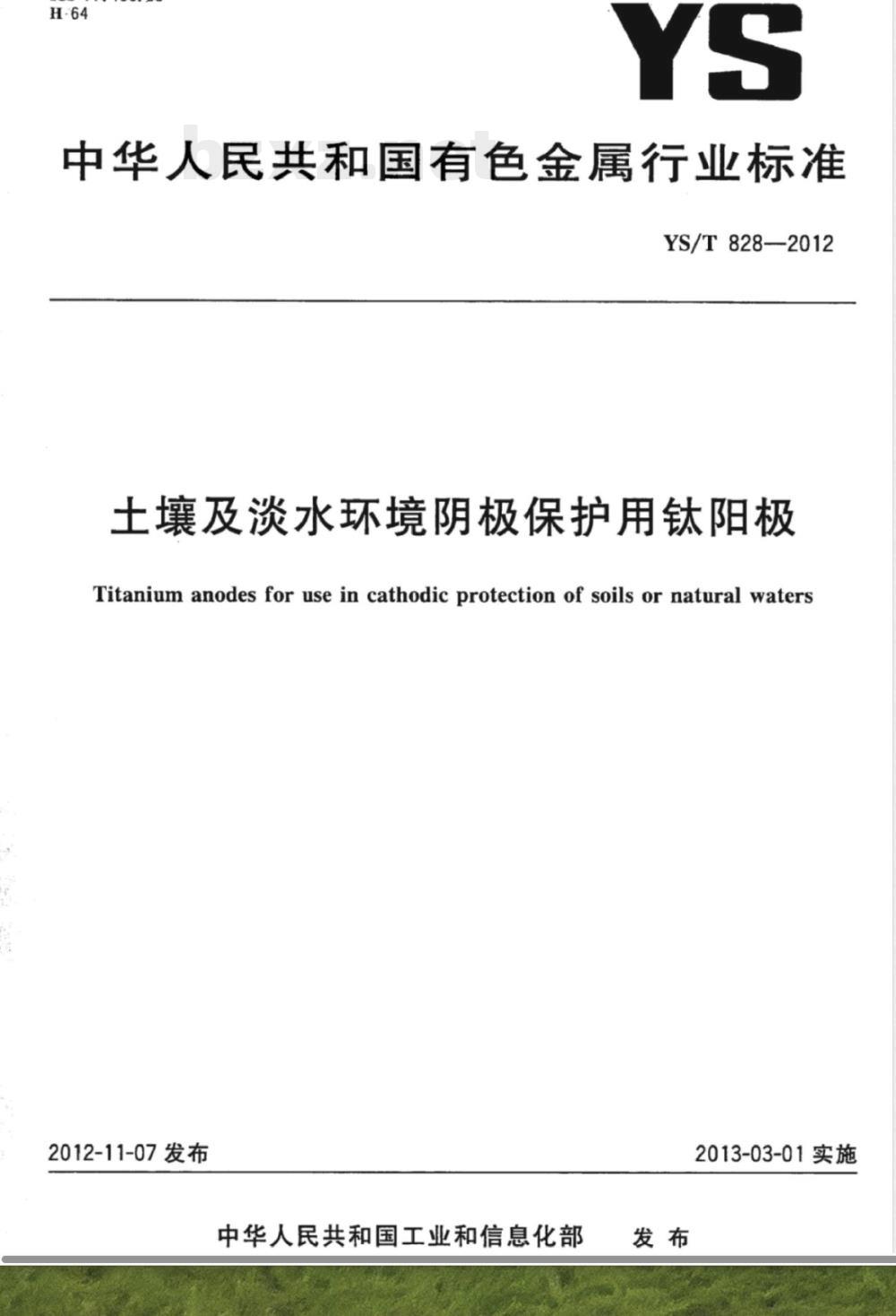

中华人民共和国有色金属行业标准YS/T828-—2012

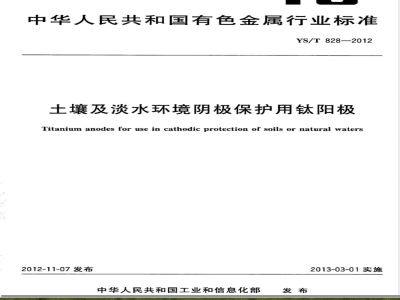

土壤及淡水环境阴极保护用钛阳极Titanium anodes for use in cathodic protection of soils or natural waters2012-11-07发布
中华人民共和国工业和信息化部发布
2013-03-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准起草单位：西北有色金属研究院、西安泰金工业电化学技术有限公司。本标准起草人：张玉萍、蔡天晓、艾建玲、瀚鹤、方媛、陈绍楷。YS/T828—2012

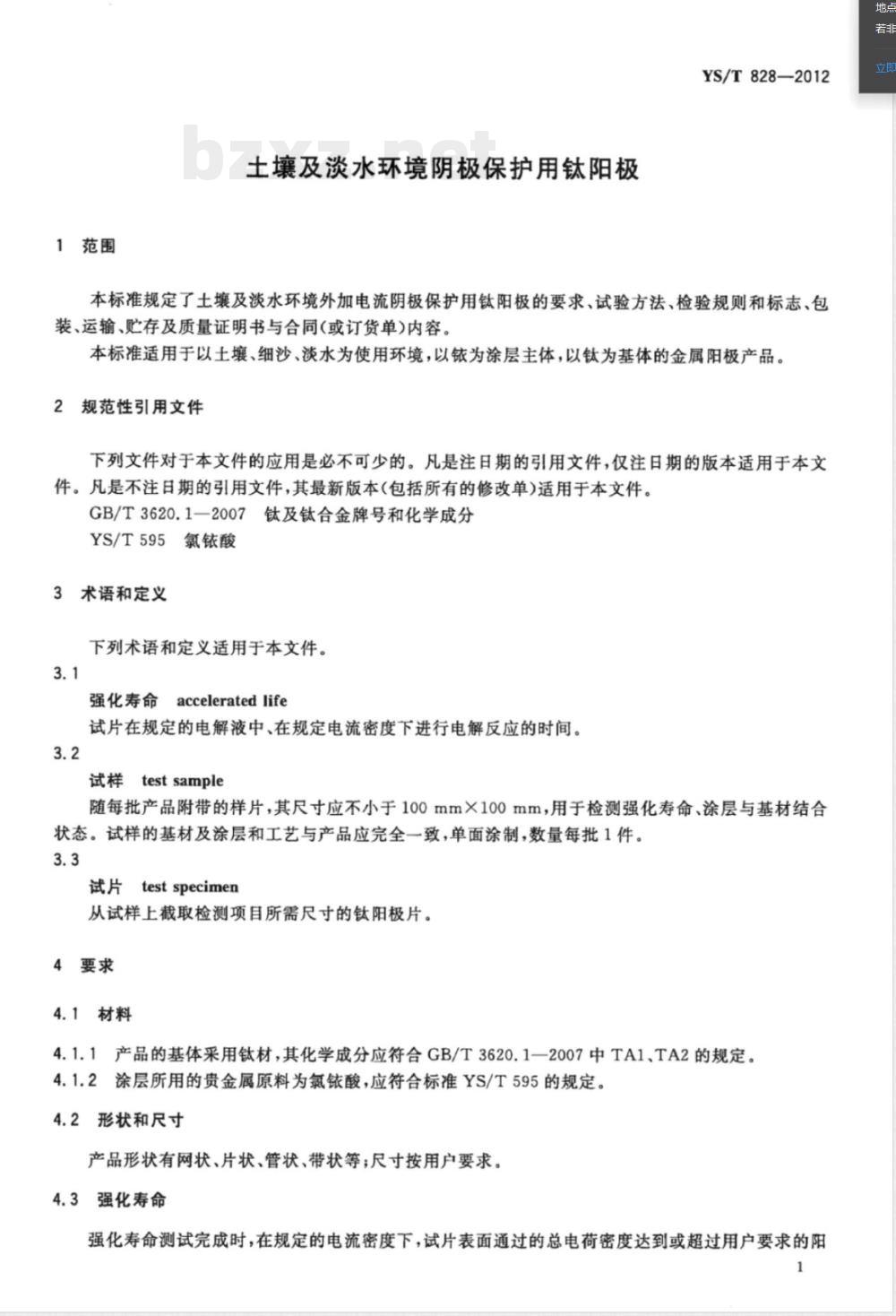

1范围
土壤及淡水环境阴极保护用钛阳极YS/T828—2012
本标准规定了土壤及淡水环境外加电流阴极保护用钛阳极的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。本标准适用于以土壤、细沙、淡水为使用环境，以铱为涂层主体，以钛为基体的金属阳极产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3620.1一2007钛及钛合金牌号和化学成分YS/T595氯铱酸
3术语和定义
下列术语和定义适用于本文件。3.1
强化寿命acceleratedlife
试片在规定的电解液中、在规定电流密度下进行电解反应的时间。3.2
试样testsample
随每批产品附带的样片，其尺寸应不小于100mm×100mm，用于检测强化寿命、涂层与基材结合状态。试样的基材及涂层和工艺与产品应完全一致，单面涂制，数量每批1件。3.3
试片testspecimen
从试样上截取检测项目所需尺寸的钛阳极片。4要求
4.1材料
4.1.1产品的基体采用钛材，其化学成分应符合GB/T3620.1一2007中TA1、TA2的规定。4.1.2涂层所用的贵金属原料为氯铱酸，应符合标准YS/T595的规定。4.2形状和尺寸
产品形状有网状、片状、管状、带状等；尺寸按用户要求。4.3强化寿命
强化寿命测试完成时，在规定的电流密度下，试片表面通过的总电荷密度达到或超过用户要求的阳1
YS/T828--2012

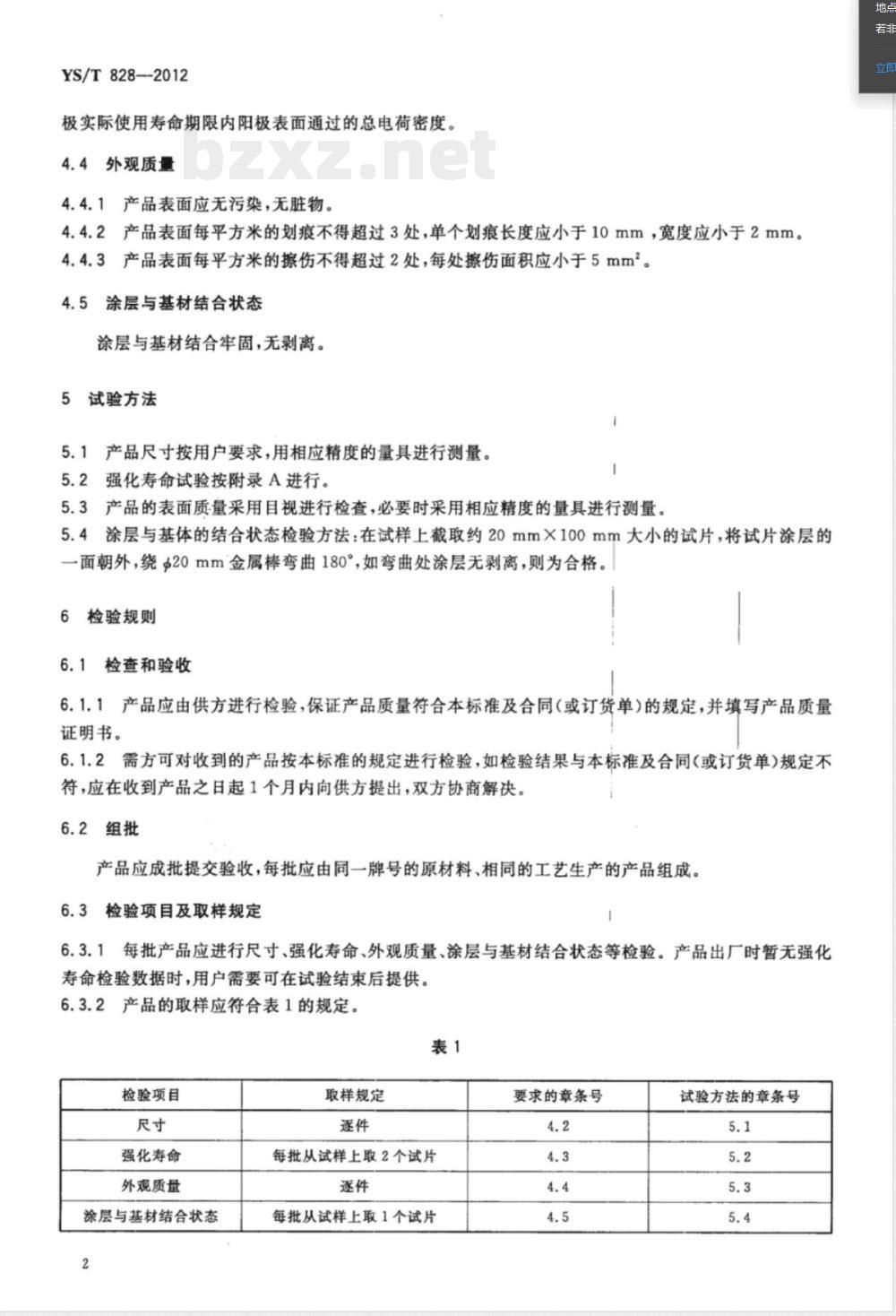

极实际使用寿命期限内阳极表面通过的总电荷密度。4.4外观质量
4.4.1产品表面应无污染，无脏物。4.4.2产品表面每平方米的划痕不得超过3处，单个划痕长度应小于10mm，宽度应小于2mm。4.4.3产品表面每平方米的擦伤不得超过2处，每处擦伤面积应小于5mm2。4.5涂层与基材结合状态
涂层与基材结合牢固，无剥离。5试验方法
5.1产品尺寸按用户要求，用相应精度的量具进行测量。5.2强化寿命试验按附录A进行。5.3产品的表面质量采用目视进行检查，必要时采用相应精度的量具进行测量。5.4涂层与基体的结合状态检验方法：在试样上截取约20mmX100mm大小的试片，将试片涂层的一面朝外，绕$20mm金属棒弯曲180°，如弯曲处涂层无剥离，则为合格。6检验规则
6.1检查和验收
6.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写产品质量证明书。
6.1.2需方可对收到的产品按本标准的规定进行检验，如检验结果与本标准及合同（或订货单)规定不符，应在收到产品之日起1个月内向供方提出，双方协商解决。6.2组批
产品应成批提交验收，每批应由同一牌号的原材料、相同的工艺生产的产品组成。6.3检验项目及取样规定
6.3.1每批产品应进行尺寸、强化寿命、外观质量、涂层与基材结合状态等检验。产品出厂时暂无强化寿命检验数据时，用户需要可在试验结束后提供。6.3.2产品的取样应符合表1的规定。表1
检验项目
强化寿命
外观质量
涂层与基材结合状态
取样规定
每批从试样上取2个试片
每批从试样上取1个试片
要求的章条号
试验方法的章条号
6.4检验结果的判定
YS/T828—2012

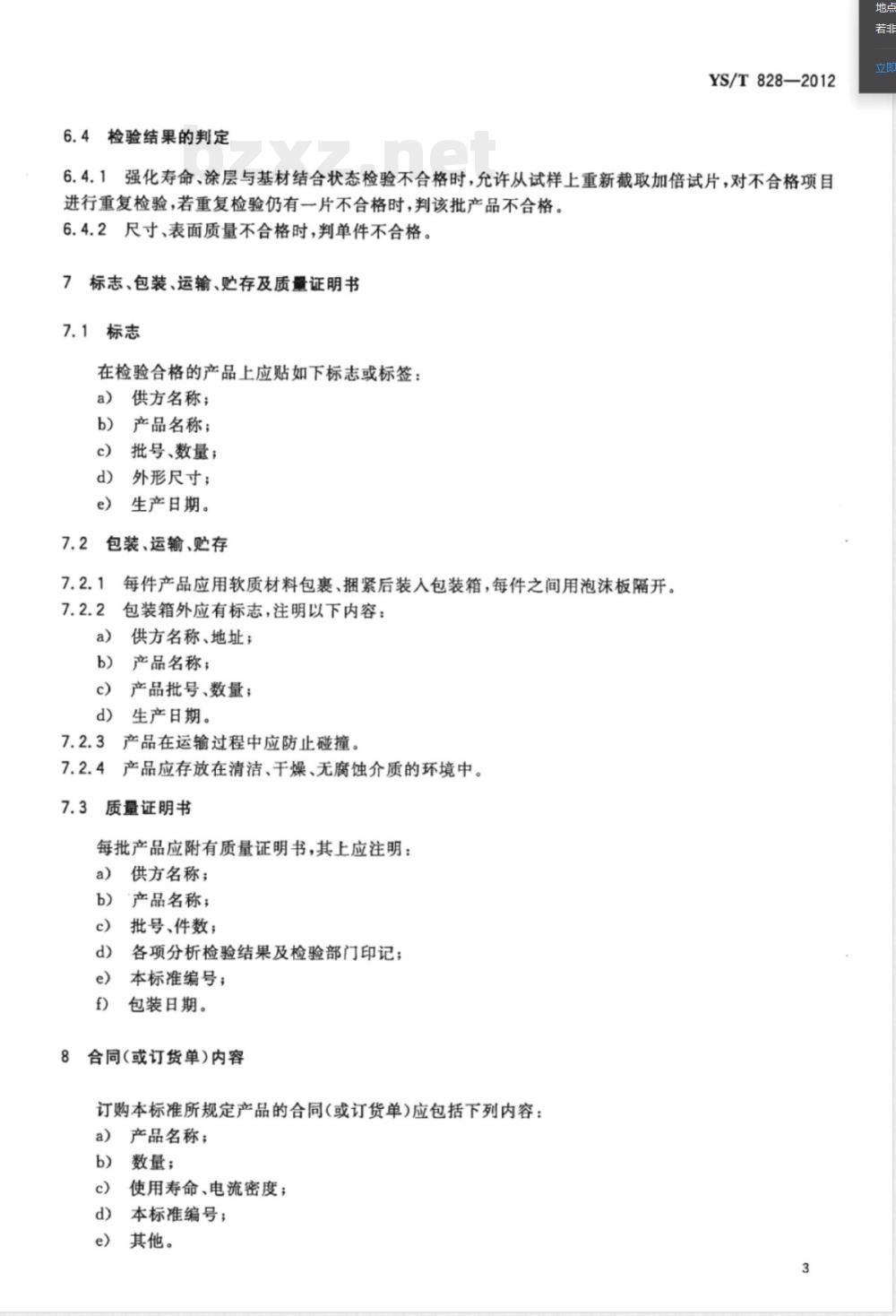

6.4.1强化寿命、涂层与基材结合状态检验不合格时，允许从试样上重新截取加倍试片，对不合格项目进行重复检验，若重复检验仍有一片不合格时，判该批产品不合格。6.4.2尺寸、表面质量不合格时，判单件不合格。7标志、包装、运输、贮存及质量证明书7.1标志
在检验合格的产品上应贴如下标志或标签：a）供方名称；
产品名称；
批号、数量；
外形尺寸；
生产日期。
包装、运输、贮存
每件产品应用软质材料包裹、捆紧后装入包装箱，每件之间用泡沫板隔开。包装箱外应有标志，注明以下内容：供方名称、地址；
产品名称；Www.bzxZ.net
产品批号、数量；
生产日期。
产品在运输过程中应防止碰撞。7.2.4元
产品应存放在清洁、干燥、无腐蚀介质的环境中。7.3
质量证明书
每批产品应附有质量证明书，其上应注明：a
供方名称；
b）产品名称；
批号、件数；
各项分析检验结果及检验部门印记；e）
本标准编号；
包装日期。
8合同(或订货单)内容
订购本标准所规定产品的合同(或订货单)应包括下列内容：a）产品名称；
b）数量；
使用寿命、电流密度；
本标准编号；
e）其他。
YS/T828—2012
A.1范围
附录A
（规范性附录）
土壤及淡水环境阴极保护用钛阳极强化寿命试验方法本附录适合土壤及淡水环境阴极保护用钛阳极的强化寿命测试，用来评价产品是否能在额定电流输出条件下达到规定的设计寿命。A.2方法原理
外加电流阴极保护用钛阳极实际使用寿命通常在20年以上，而此种阳极几乎不失重，所以阳极的寿命不能通过用实际使用的电流密度以外推法算得，只能采用大电流测强化寿命，直到通过的电荷量达到标准。强化寿命测试完成时，在规定的电流密度下，阳极表面通过的总电荷密度和阳极实际使用寿命期限内阳极表面通过的总电荷密度的关系见式（A，1)：jt≥it
式中：
i.—强化寿命测试中阳极表面的电流密度，单位为安每平方米（A/m)；j，一实际使用过程中阳极表面的电流密度，单位为安每平方米（A/m\)；t。—强化寿命，单位为小时(h)；t，—实际使用寿命，单位为小时(h)。A.3仪器设备
电源：直流电源。
电流表：0.5级。
电压表：阻抗≥10Ma。
参比电极：饱和甘汞电极。
盐桥：盐桥靠近测试试片的一端有鲁金毛细管。A.3.6F
阴极：直径13mm，长200mm的钛棒。A.3.7
阳极：采用直径大于1.6mm、长200mm的钛丝与试片没有涂层的一面焊接。A.3.8
恒温水浴：温度范围20℃～100℃。烧杯：1000mL烧杯带15号橡皮塞，能固定温度计、电极、鲁金毛细管。A.4电解液
1mol/L的硫酸钠溶液。
A.5试片
试片的尺寸为：长20mm，宽10mm，数量2片。4
.(A.1)
A.6试验要求
YS/T828—2012
A.6.1试验过程中，电解液始终保持在900mL士50mL的水平，如果试验中溶液有蒸发，可以用蒸馏水或去离子水补充到900mL。
A.6.2阳极和阴极之间的距离为19mm左右，同时阳极和阴极底端距离烧杯底10mm左右，在测试过程中阳极试片始终完全浸没在电解液中。A.6.3鲁金毛细管测试端靠近阳极表面，距离为鲁金毛细管端部内径的2倍左右。鲁金毛细管的另一端连接到参比电解槽中。
A.6.4水浴温度保持在30℃土5℃。A.7试验步骤
按图A.1连接阴极、阳极、电源、饱和甘汞电极等。A.7.1
说明：
直流电源；
-电流表；
电压表；
盐桥；
参比电极；
-阴极；
-阳极（测试电极）；
水浴；
橡胶塞。
强化寿命测试图
接通电源，按规定的电流密度进行电解，记录反应开始的阳极电位、电流密度、时间。A.7.2
YS/T828—2012
每天观察电解槽电解液的液面高度，并及时补进蒸馏水或去离子水；记录阳极电位、电流密度、水浴温度。
当阳极电位比刚开始时的测试电位上升5V时停止试验，记录此刻的时间。A.7.4
5计算从开始反应到停止试验的累积时间，即为该试片的实际强化寿命检验结果。A.7.5
试验报告内容应包括：
a）实验室名称；
每个试片测试的日期、时间
阳极电位、电流密度、电解槽温度；每个试片的强化寿命。
YS/T828-2012
