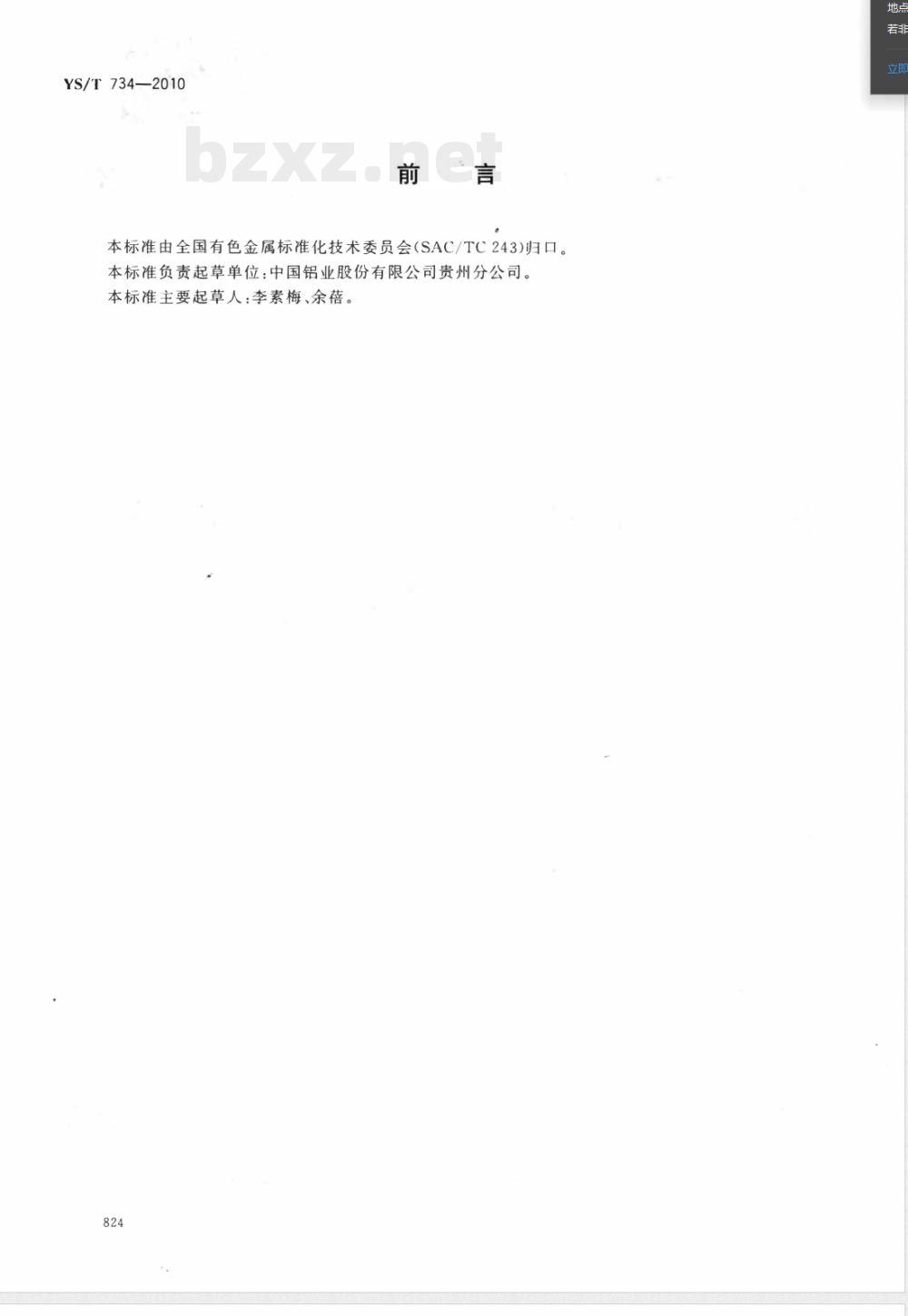

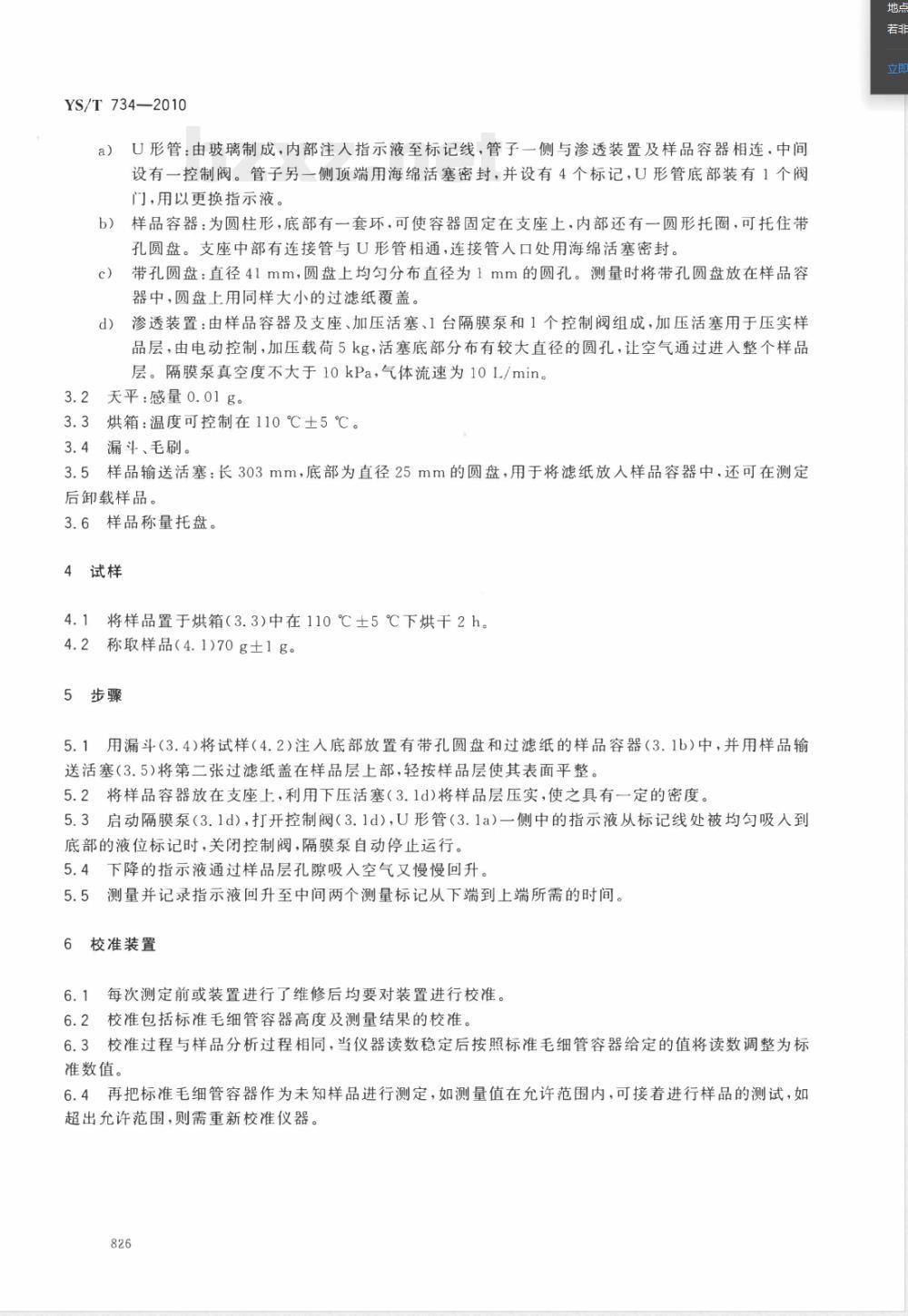

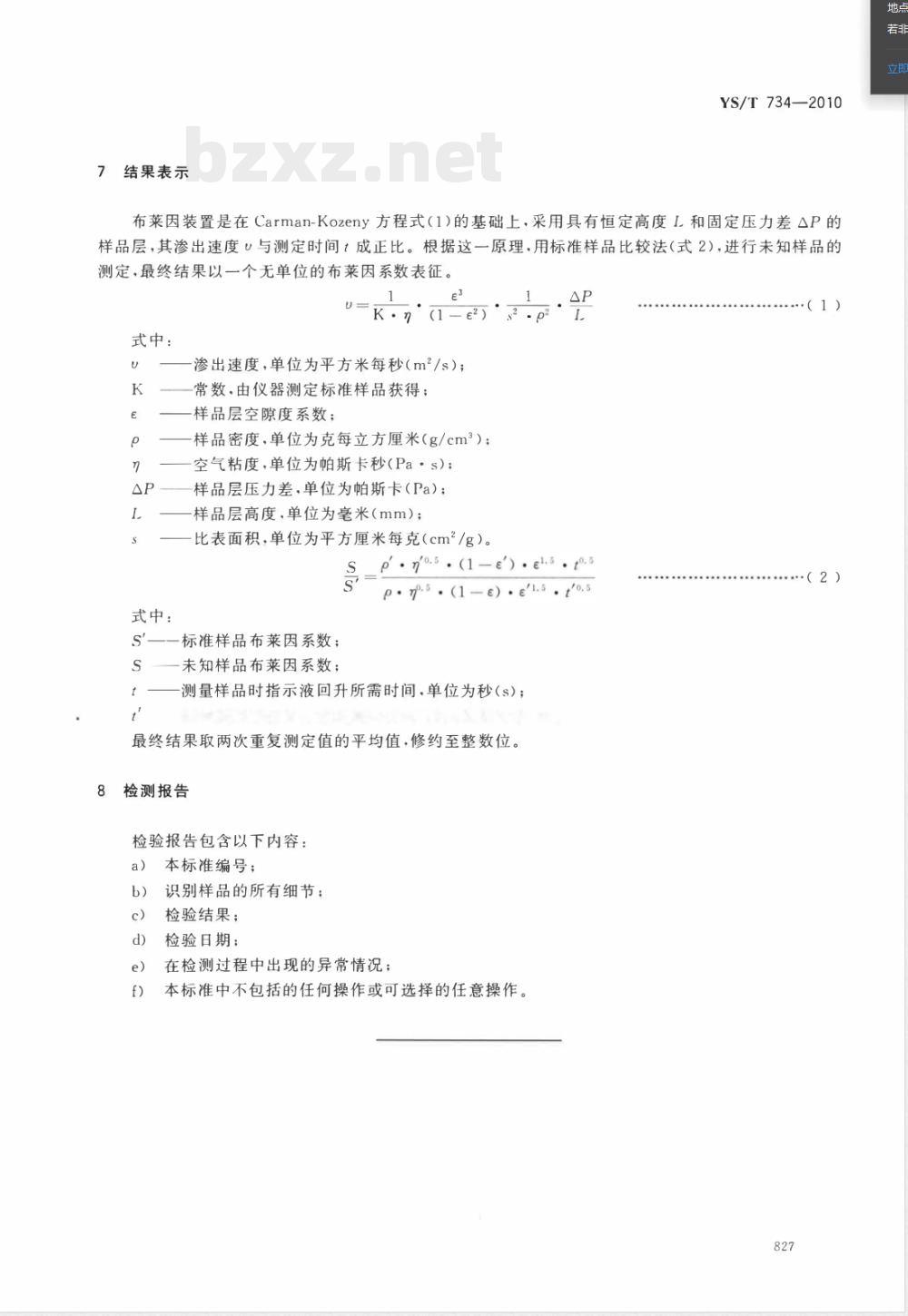

ICS 71.100.10 H30 YS 中华人民共和国有色金属行业标准 YS/T 734—2010 铝用炭素材料粉料布莱因细度试验方法 Carbon materials used for aluminium production - Testing method for dust Blaine fineness 2010-11-22 发布 中华人民共和国工业和信息化部发布 2011-03-01 实施 前言 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准负责起草单位：中国铝业股份有限公司贵州分公司。本标准主要起草人：李素梅、余蓓。 1 范围 本标准规定了铝用炭素材料粉料布莱因细度的试验方法。本标准适用于粒径小于0.2mm的炭素材料布莱因细度的测定。 2 方法原理 采用渗透法原理，当一定量气体通过压实样品层渗透时，使U形管中处于真空状态的液体柱回升，从而消除真空状态，测量该过程所需时间，并据此计算粉料样品的布莱因细度，最终结果以布莱因系数表征。 3 仪器 3.1 布莱因装置：由U形管、圆柱形样品容器、带孔圆盘及渗透装置组成。 U形管固定在支座上，一侧连接渗透装置和样品容器，中间设控制阀，另一侧顶部设海绵活塞并设有4个标记，底部设阀门用于更换指示液。 样品容器为圆柱形，底部有套环用于固定，内部设托圈用于支撑带孔圆盘，连接管与U形管相通。 带孔圆盘直径41mm，均匀分布1mm圆孔，测量时覆盖过滤纸。 渗透装置由样品容器、加压活塞、隔膜泵及控制阀组成，加压载荷5kg，隔膜泵真空度不大于10kPa，气体流速10L/min。 3.2 天平：感量0.01g。 3.3 烘箱：温度控制110℃±5℃。 3.4 漏斗、毛刷。 3.5 样品输送活塞：用于铺设滤纸及卸载样品。 3.6 样品称量托盘。 4 试样 4.1 将样品置于烘箱中110℃±5℃烘干2h。 4.2 称取样品70g±1g。 5 步骤 5.1 用漏斗将试样加入样品容器中，底部已放置带孔圆盘和过滤纸，上部覆盖第二层过滤纸，并轻压使表面平整。 5.2 将样品容器置于支座上，通过加压活塞压实样品层，使其达到一定密度。 5.3 启动隔膜泵并打开控制阀，使U形管内指示液被吸入至底部液位标记，随后关闭控制阀并停止泵运行。 5.4 指示液在样品层作用下逐渐回升。 5.5 测量并记录指示液从下端到上端两个测量标记之间的回升时间。 6 校准装置 6.1 每次测定或维修后均需校准装置。 6.2 校准包括标准毛细管容器高度及测量结果校准。 6.3 按标准毛细管容器调整读数至标准值。 6.4 若校准后结果在允许范围内，则可进行样品测试，否则需重新校准。 7 结果表示 布莱因装置基于Carman-Kozeny方程，通过恒定高度L和压差ΔP条件下的样品层渗透速度与时间关系确定结果，并采用标准样品比较法计算未知样品，最终以无量纲布莱因系数表示。
