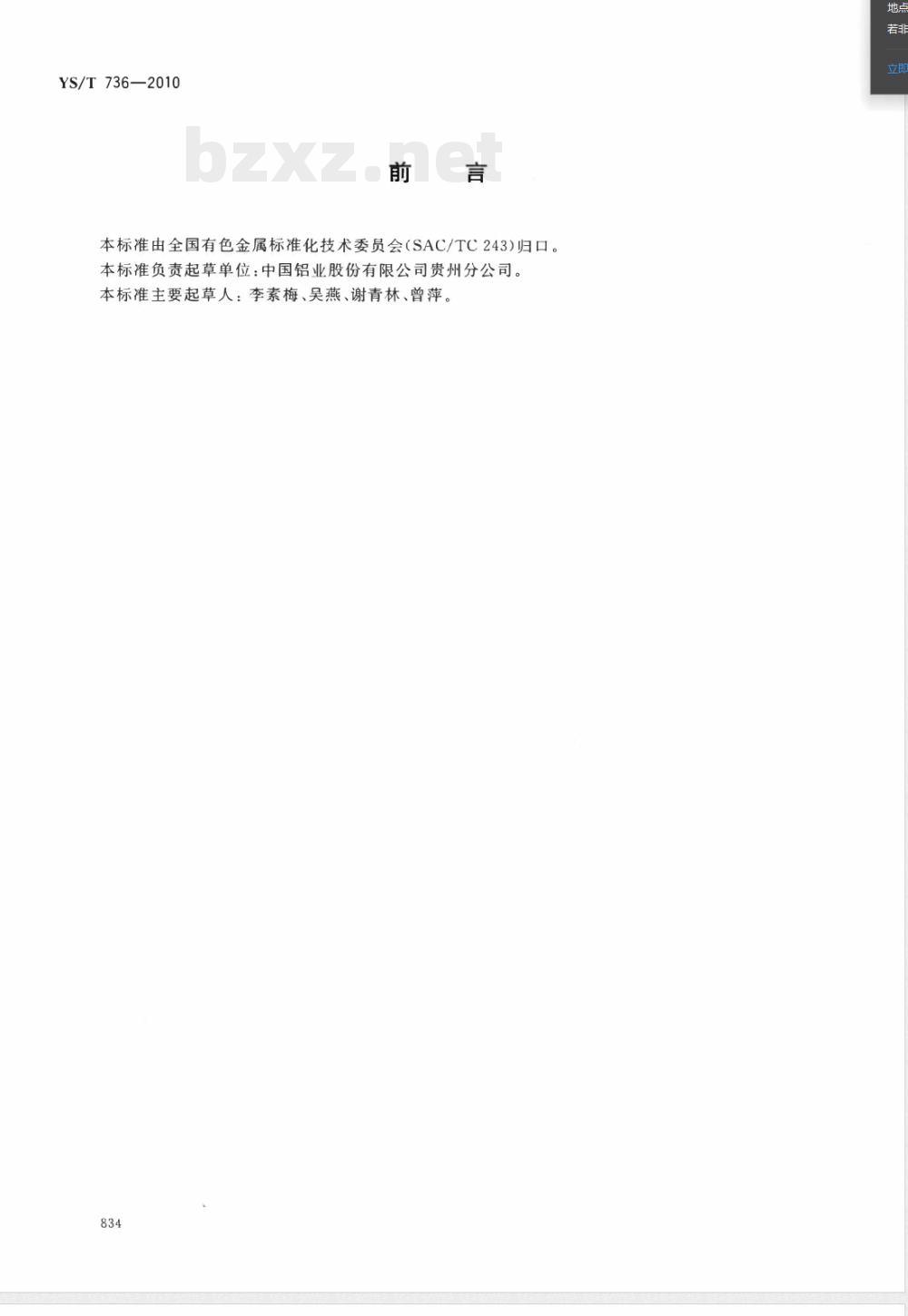

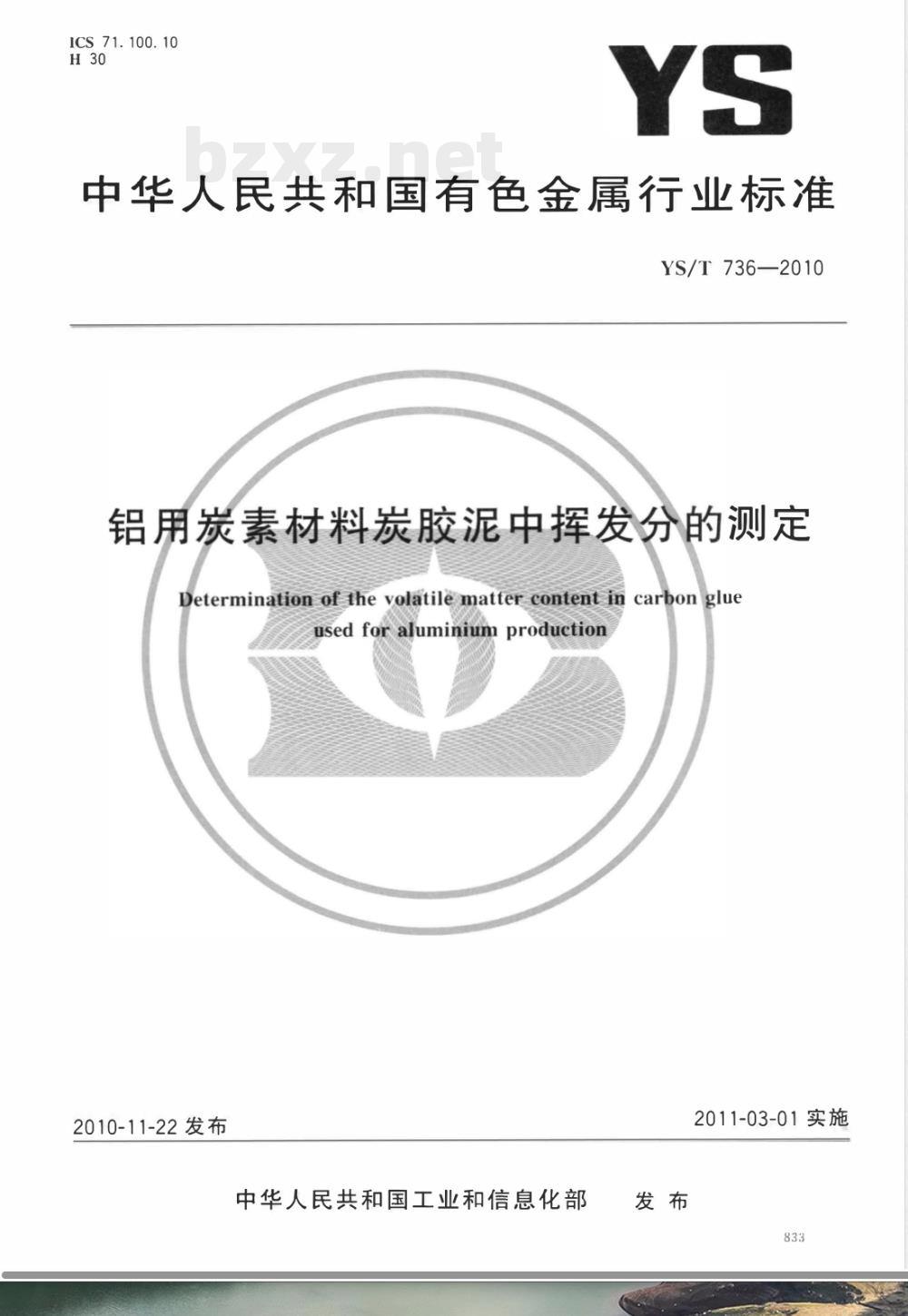

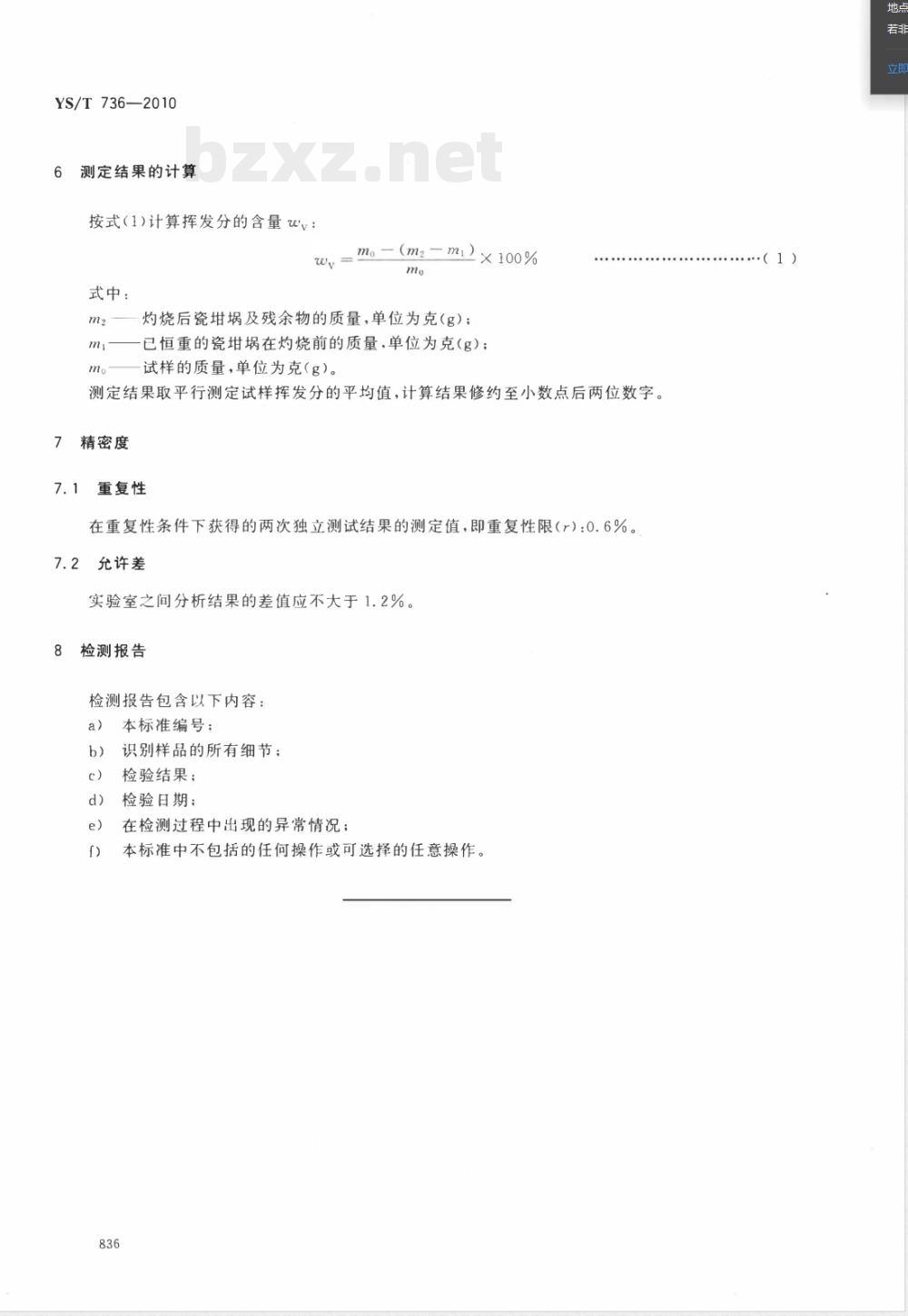

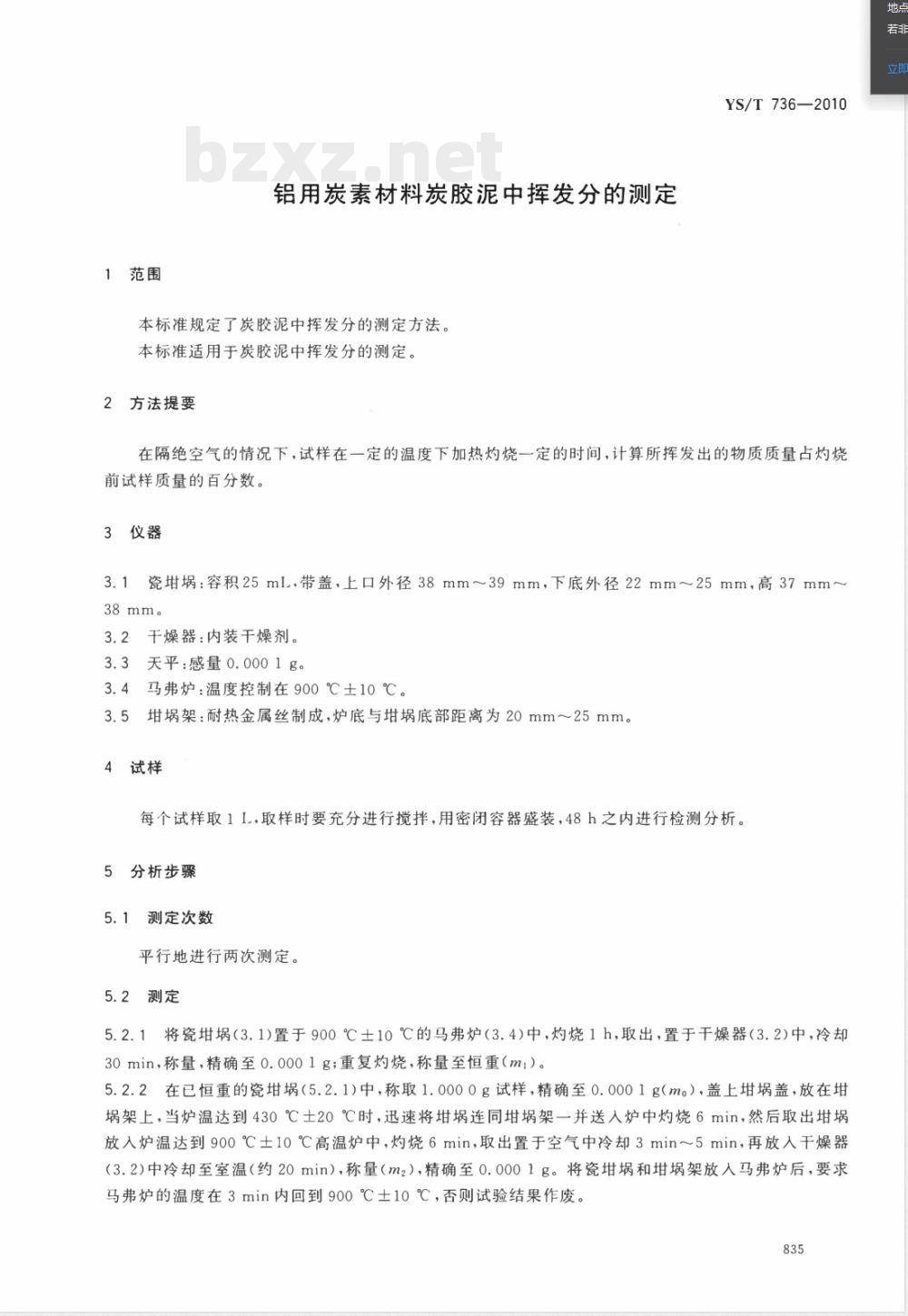

ICS 71.100.10 H30 YS 中华人民共和国有色金属行业标准 YS/T 736—2010 铝用炭素材料炭胶泥中挥发分的测定 Determination of the volatile matter content in carbon glue used for aluminium production 2010-11-22发布 中华人民共和国工业和信息化部发布 2011-03-01实施 前言 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：中国铝业股份有限公司贵州分公司。 本标准主要起草人：李素梅、吴燕、谢青林、曾萍。 1 范围 本标准规定了炭胶泥中挥发分的测定方法。 本标准适用于炭胶泥中挥发分的测定。 2 方法提要 在隔绝空气条件下，将试样在规定温度下加热灼烧一定时间，通过计算挥发逸出物质的质量占灼烧前试样质量的百分数来确定挥发分含量。 3 仪器 3.1 瓷埚：容积25 mL，带盖，上口外径38 mm～39 mm，下底外径22 mm～25 mm，高37 mm～38 mm。 3.2 干燥器：内装干燥剂。 3.3 天平：感量0.0001 g。 3.4 马弗炉：温度控制900℃±10℃。 3.5 埚架：耐热金属丝制成，炉底与埚底距离20 mm～25 mm。 4 试样 每个试样取1份，取样时需充分搅拌，并用密闭容器盛装，应在48 h内完成检测分析。 5 分析步骤 5.1 测定次数 平行进行两次测定。 5.2 测定过程 5.2.1 将瓷埚置于900℃±10℃马弗炉中灼烧1 h，取出后置于干燥器中冷却30 min并称量，重复灼烧至恒重，记为m1。 5.2.2 在已恒重瓷埚中称取1.0000 g试样（m0），精确至0.0001 g，盖上埚盖置于埚架上。当炉温达到430℃±20℃时迅速放入炉中灼烧6 min，再移入900℃±10℃马弗炉中灼烧6 min。取出后在空气中冷却3～5 min，再放入干燥器中冷却至室温（约20 min）并称量（m2）。 要求：瓷埚及埚架放入马弗炉后，炉温必须在3 min内恢复至900℃±10℃，否则试验结果作废。 6 计算 挥发分含量按下式计算： W(%) = [(m0 - (m2 - m1)) / m0] × 100% 其中：m2为灼烧后瓷埚及残余物质量；m1为恒重瓷埚质量；m0为试样质量。 结果取平行测定平均值，保留两位小数。 7 精密度 重复性限r为0.6%。 8 允许差 实验室间分析结果差值不大于1.2%。 9 检测报告 检测报告应包含：标准编号、样品信息、检测结果、检测日期、异常情况说明及本标准未规定的操作内容。
