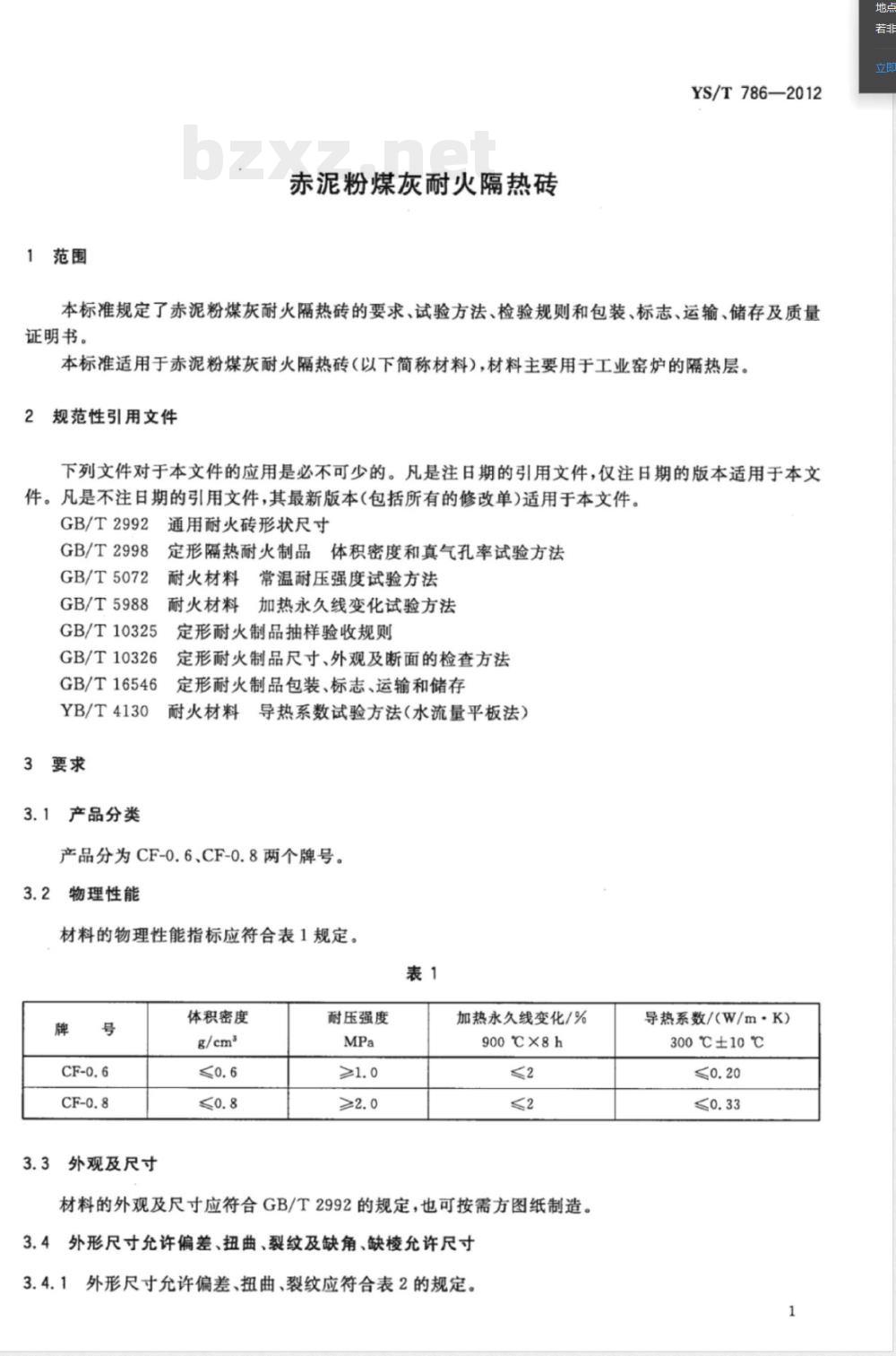

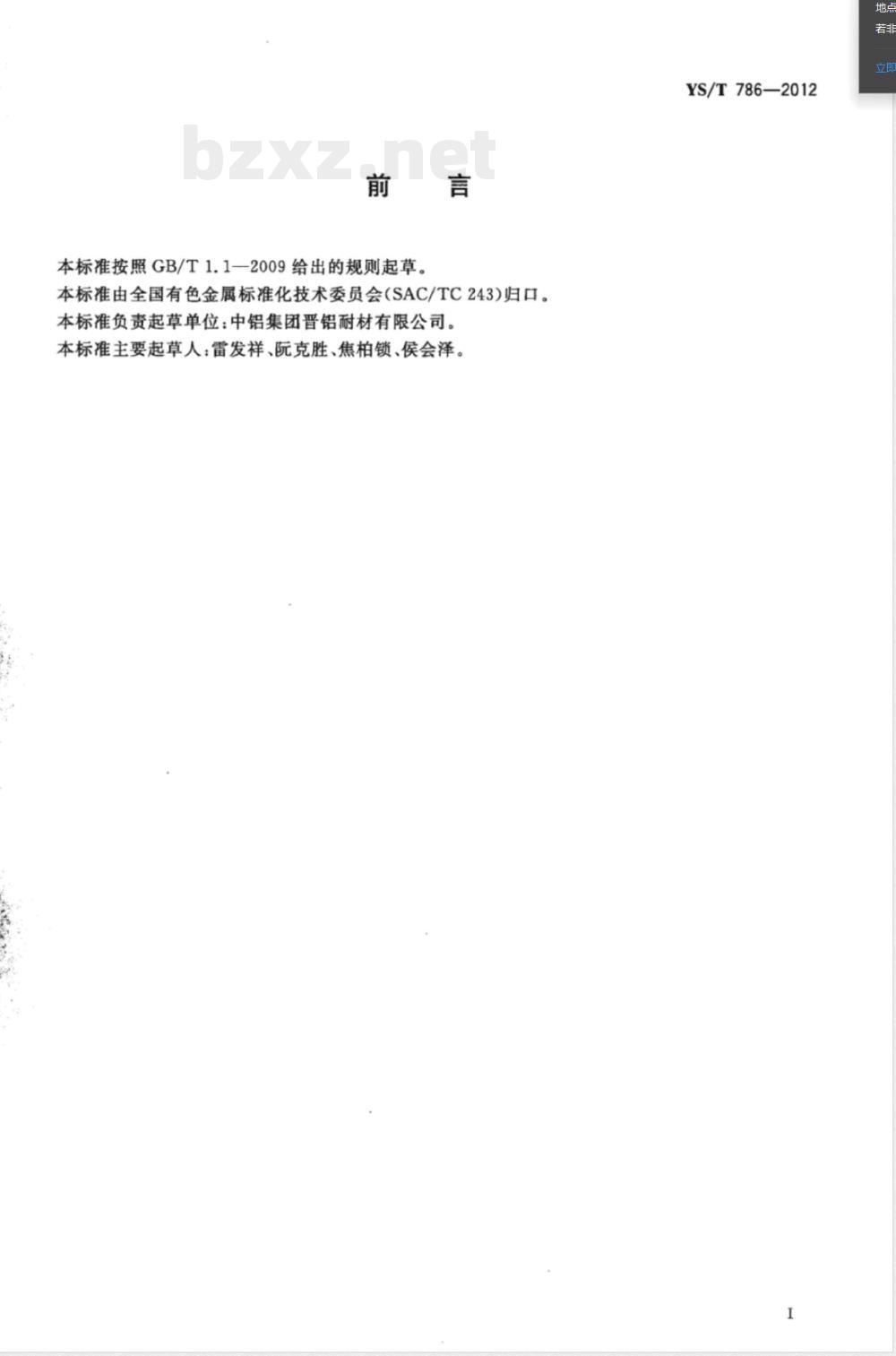

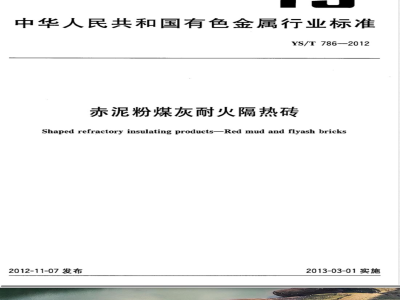

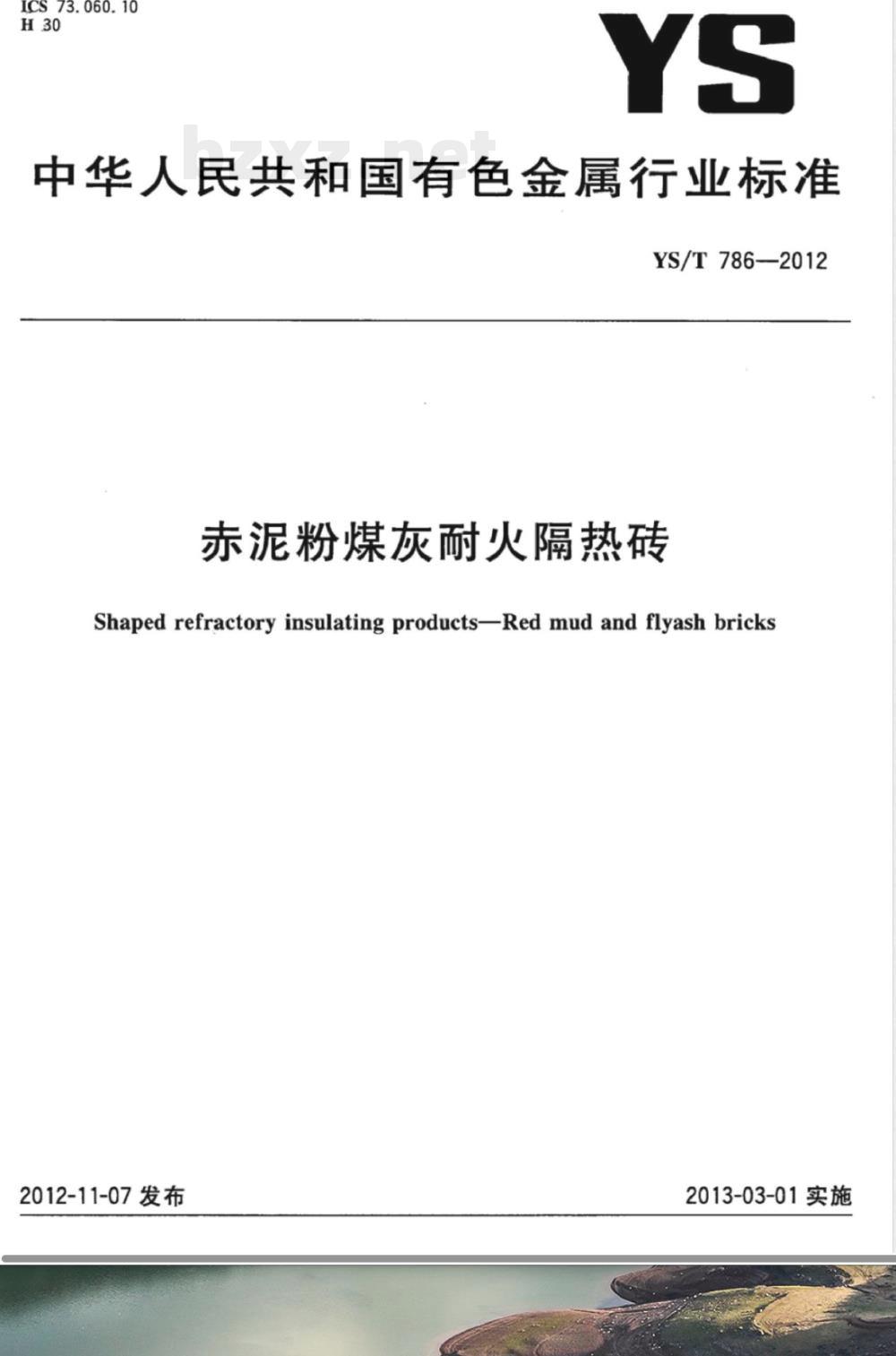

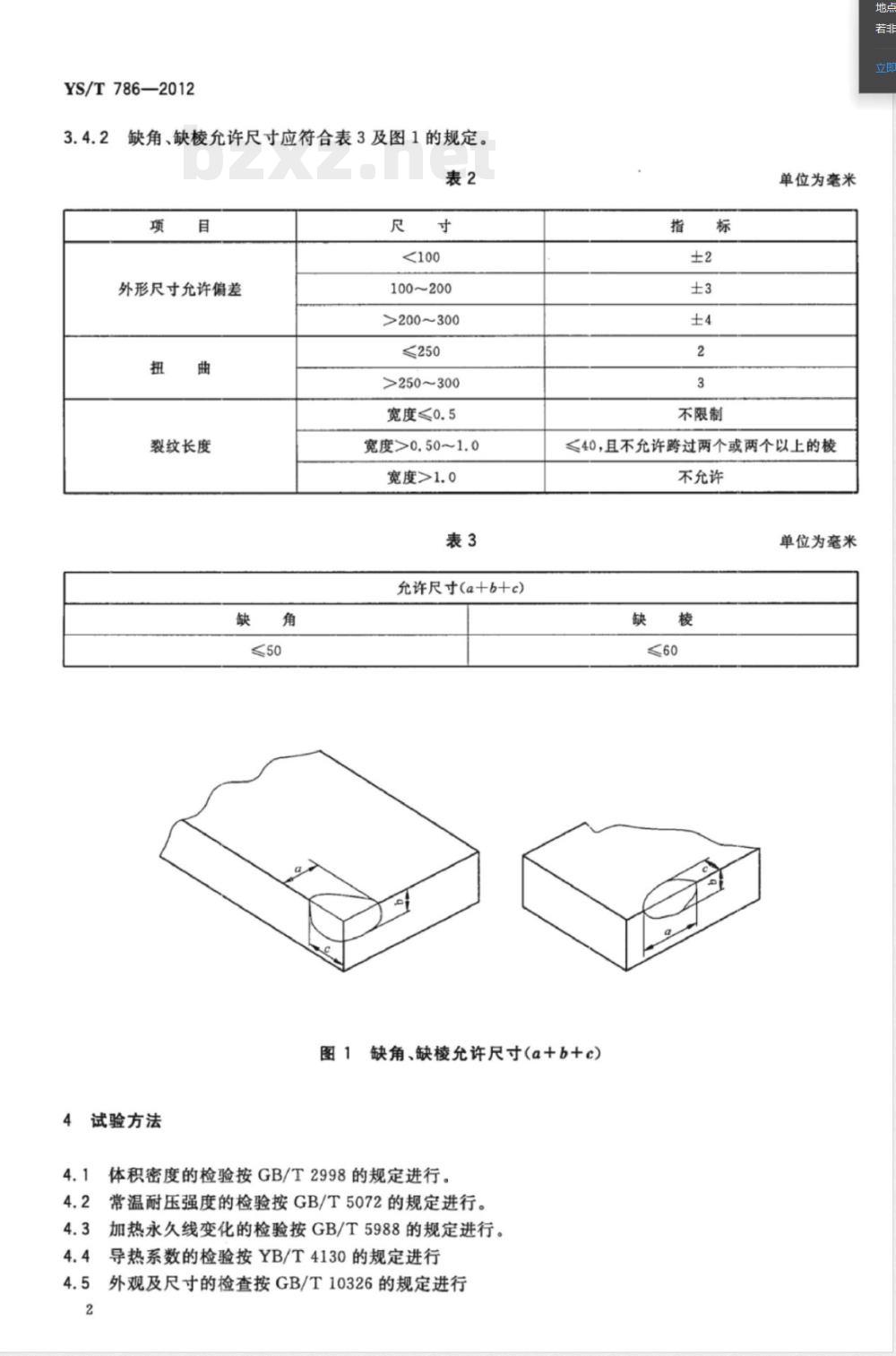

ICS 73.060.10 H30 YS 中华人民共和国有色金属行业标准 YS/T 786—2012 赤泥粉煤灰耐火隔热砖 Shaped refractory insulating products - Red mud and fly ash bricks 2012-11-07发布 中华人民共和国工业和信息化部发布 2013-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：中铝集团晋铝耐材有限公司。 本标准主要起草人：雷发祥、阮克胜、焦柏锁、侯会泽。 1 范围 本标准规定了赤泥粉煤灰耐火隔热砖的要求、试验方法、检验规则以及包装、标志、运输、储存和质量证明书等内容。 本标准适用于赤泥粉煤灰耐火隔热砖（以下简称材料），主要用于工业窑炉的隔热层。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2992 通用耐火砖形状尺寸 GB/T 2998 定形隔热耐火制品体积密度和显气孔率试验方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 5988 耐火材料加热永久线变化试验方法 GB/T 10325 定形耐火制品抽样验收规则 GB/T 10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T 16546 定形耐火制品包装、标志、运输和储存 YB/T 4130 耐火材料导热系数试验方法（水流量平板法） 3 要求 3.1 产品分类 产品分为CF-0.6、CF-0.8两个牌号。 3.2 物理性能 材料物理性能指标如下： CF-0.6：体积密度≤0.6 g/cm³，耐压强度≥1.0 MPa，加热永久线变化（900℃×8h）≤2%，导热系数（300℃±10℃）≤0.20 W/(m·K)。 CF-0.8：体积密度≤0.8 g/cm³，耐压强度≥2.0 MPa，加热永久线变化（900℃×8h）≤2%，导热系数（300℃±10℃）≤0.33 W/(m·K)。 3.3 外观及尺寸 材料外观及尺寸应符合GB/T 2992规定，也可按需方图纸制造。 3.4 外形尺寸允许偏差、扭曲、裂纹及缺角缺棱 3.4.1 外形尺寸允许偏差： 尺寸＜100 mm：±2 mm； 100～200 mm：±3 mm； 200～300 mm：±4 mm。 扭曲：≤2～3 mm（随尺寸变化）。 裂纹长度：宽度≤0.5 mm时不限制；宽度＞0.5～1.0 mm或＞1.0 mm按规定限制，且不允许跨越两个及以上棱。 3.4.2 缺角、缺棱允许尺寸： 缺角缺棱尺寸（a+b+c）≤60 mm；单点缺角≤50 mm（且不跨棱）。 4 试验方法 4.1 体积密度按GB/T 2998规定进行。 4.2 常温耐压强度按GB/T 5072规定进行。 4.3 加热永久线变化按GB/T 5988规定进行。 4.4 导热系数按YB/T 4130规定进行。 4.5 外观及尺寸按GB/T 10326规定进行。 5 检验规则 5.1 检查及验收 5.1.1 产品由供方技术监督部门检验，确保符合本标准要求，并出具质量证明书。 5.1.2 需方如对产品质量有异议，应在收到产品1个月内提出，由供需双方协商解决；必要时进行仲裁检验。
