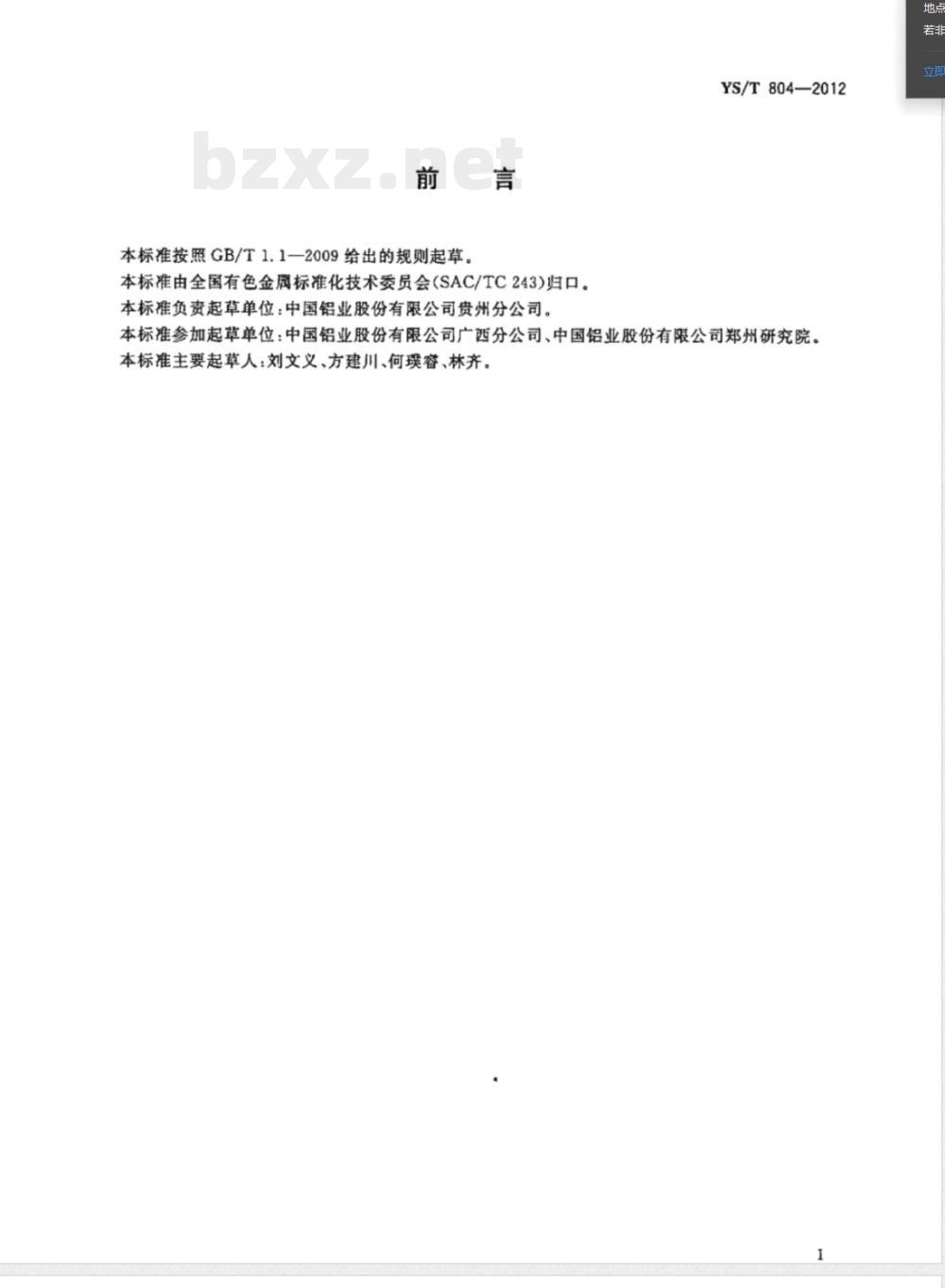

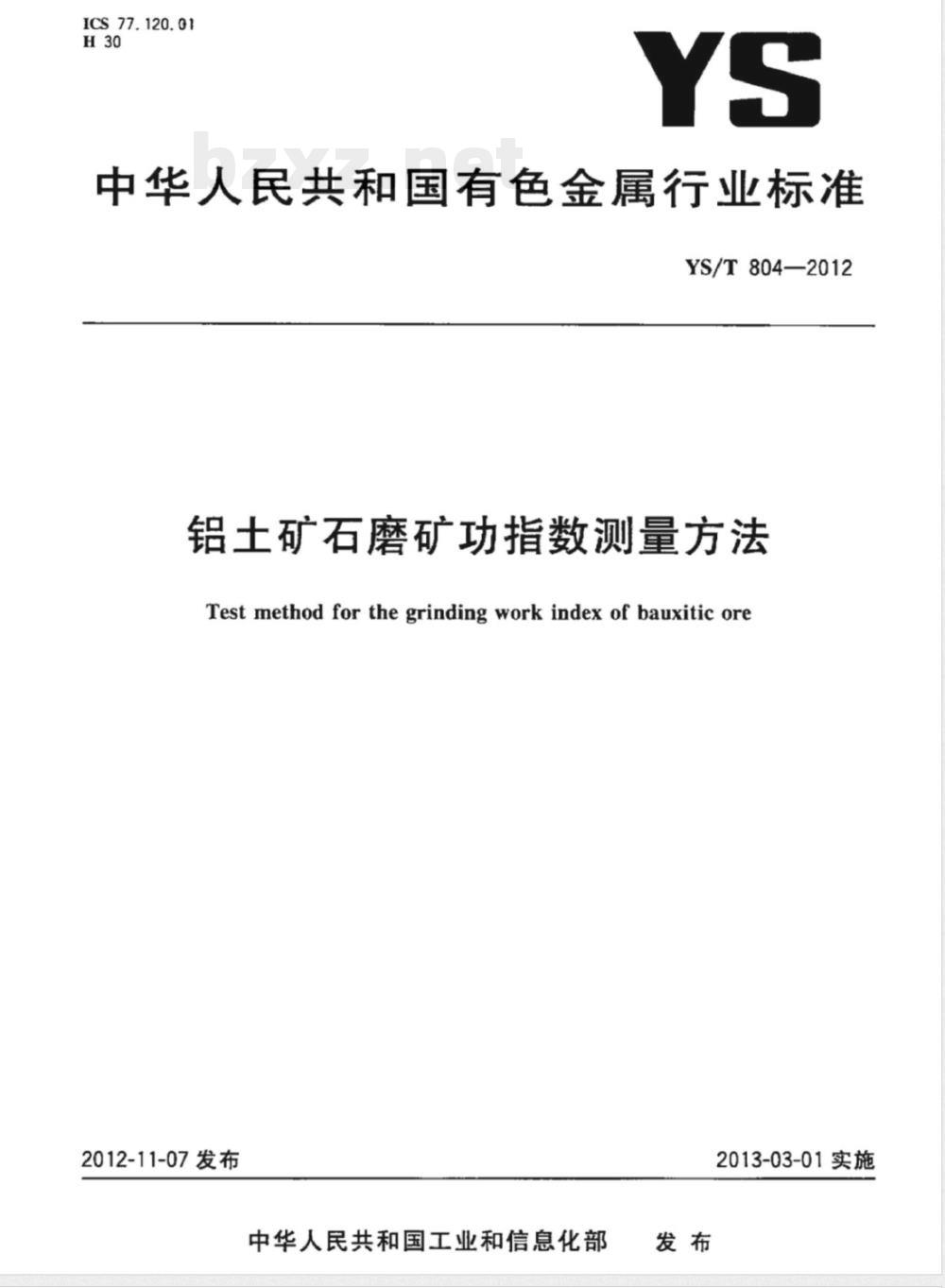

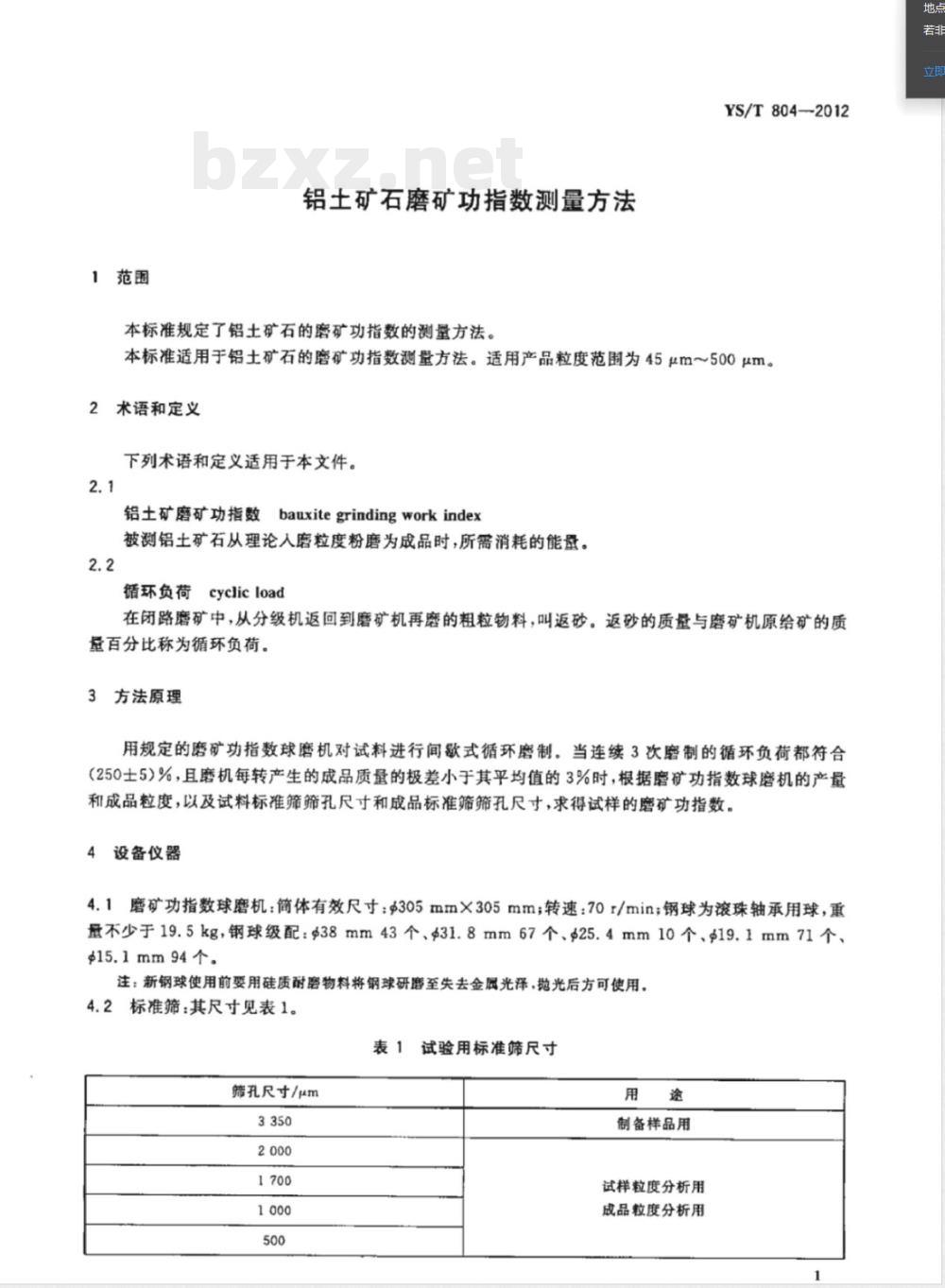

ICS 77.120.01 H30 YS 中华人民共和国有色金属行业标准 YS/T 804—2012 铝土矿石磨矿功指数测量方法 Test method for the grinding work index of bauxitic ore 2012-11-07发布 中华人民共和国工业和信息化部发布 2013-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：中国铝业股份有限公司贵州分公司。 本标准参加起草单位：中国铝业股份有限公司广西分公司、中国铝业股份有限公司郑州研究院。 本标准主要起草人：刘文义、方建川、何璞睿、林齐。 1 范围 本标准规定了铝土矿石磨矿功指数的测量方法。 本标准适用于铝土矿石磨矿功指数的测量，适用产品粒度范围为45 μm～500 μm。 2 术语和定义 2.1 铝土矿磨矿功指数 被测铝土矿石从理论人磨粒度粉磨为成品时所需消耗的能量。 2.2 循环负荷 在闭路磨矿中，从分级机返回磨矿机再磨的粗粒物料称为返砂。返砂质量与磨矿机原给矿质量的百分比称为循环负荷。 3 方法原理 用规定的磨矿功指数球磨机对试料进行间歇式循环磨制。当连续3次磨制的循环负荷符合（250±5%），且磨机每转产生的成品质量极差小于平均值的3%时，根据球磨机产量、成品粒度以及标准筛孔尺寸计算试样磨矿功指数。 4 设备仪器 4.1 磨矿功指数球磨机：筒体有效尺寸Φ305 mm×305 mm；转速70 r/min；钢球总重不少于19.5 kg，级配为Φ38 mm 43个、Φ31.8 mm 67个、Φ25.4 mm 10个、Φ19.1 mm 71个、Φ15.1 mm 94个。新钢球需用硅质耐磨物料研磨至失去金属光泽后使用。 4.2 标准筛：用于样品制备及粒度分析，筛孔尺寸包括3350 μm、2000 μm、1700 μm、1000 μm、500 μm、300 μm、150 μm、75 μm、45 μm等。 4.3 标准筛振筛机。 4.4 破碎机。 4.5 称量设备：最大称量5000 g，精度0.1 g。 4.6 移取缸：不锈钢圆筒，尺寸96.13 mm×23.73 mm。 4.7 电热恒温干燥箱：105℃±5℃。 5 试样制备 5.1 物料用3350 μm标准筛筛分，小于该粒度直接作为合格物料，大于部分破碎后重新筛分，直至全部通过。 5.2 将物料混匀后置于105℃干燥箱内烘干24 h。 5.3 取烘干后物料10 kg作为试样备用。 6 试验步骤 6.1 取500 g试样进行筛分，测定粒度分布及80%粒径（F80），筛分时间5～15 min。 6.2 用移取缸取样并振实，重复10次后称量试料质量W。 6.3 将试料加入球磨机进行粉磨。 6.4 初始磨机转数为100～300转，根据物料软硬确定。 6.5 磨后筛分测定筛上物质量A及筛下物质量W-A，并校验误差不大于5 g。 6.6 计算实际产量B及每转新增成品量Gb。 6.7 根据Gb估算下一周期磨机转数。 6.8 重复加料及粉磨过程。 6.9 当连续3次Gb最大值与最小值差不超过平均值3%时，取平均值作为最终结果。
