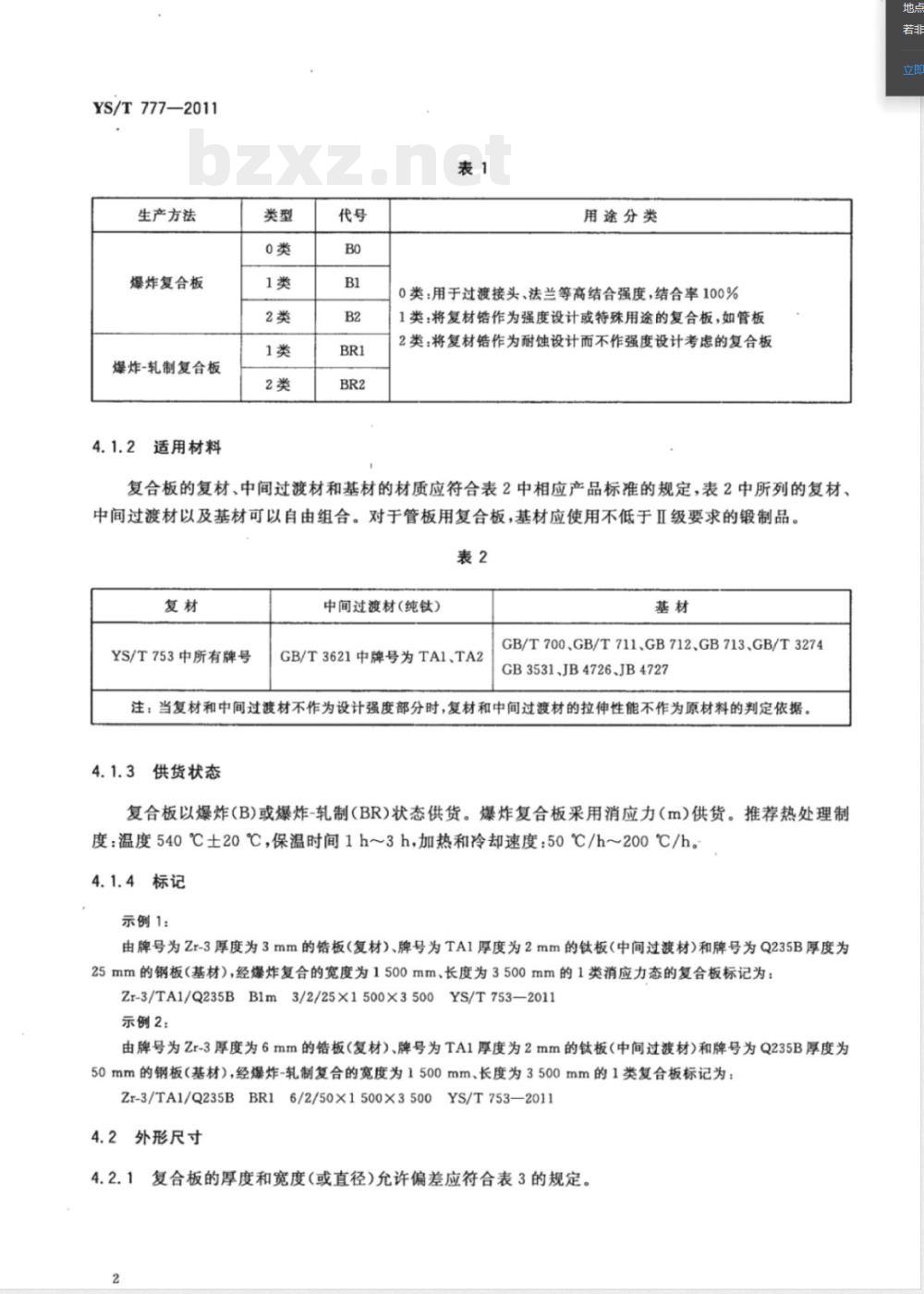

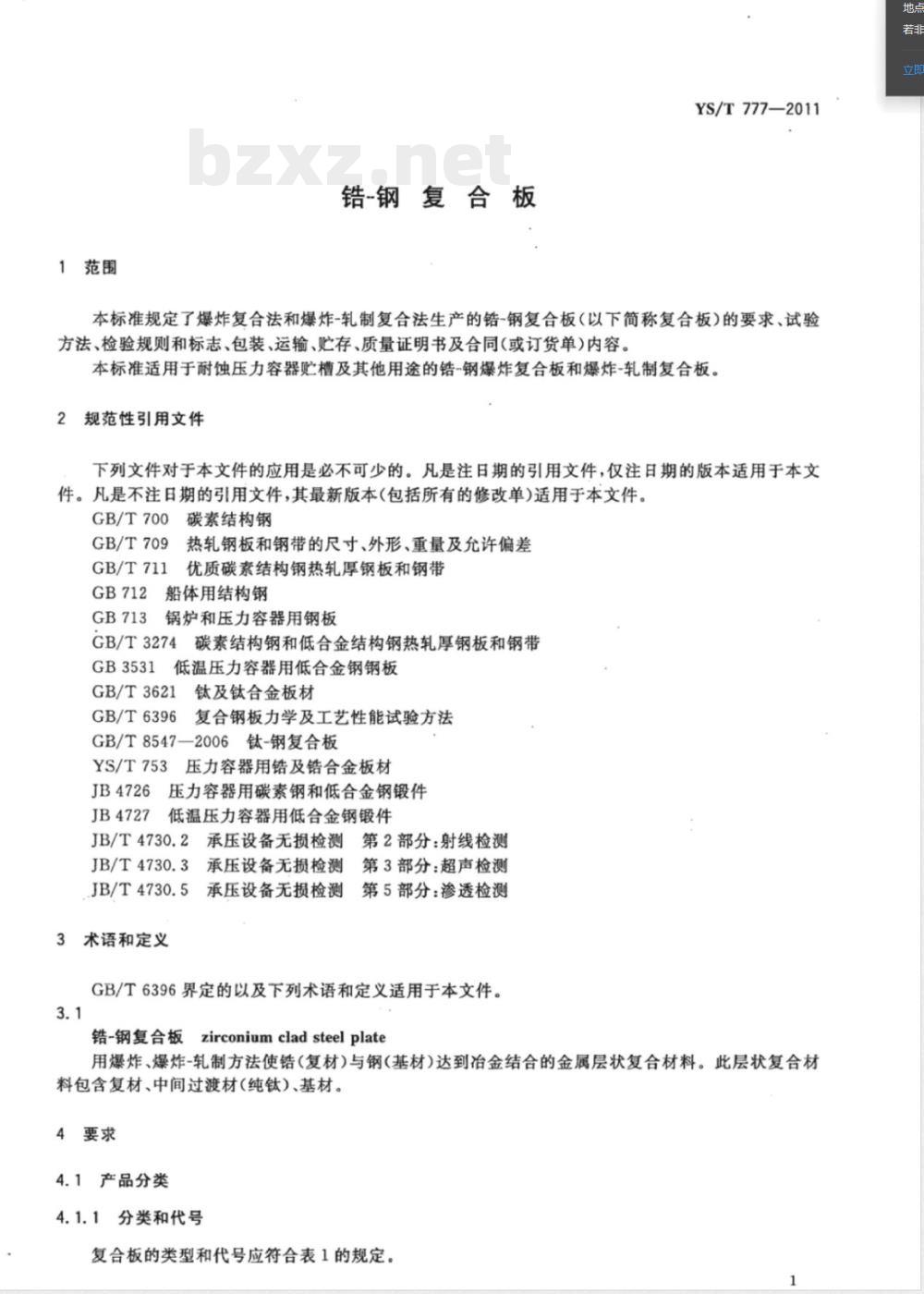

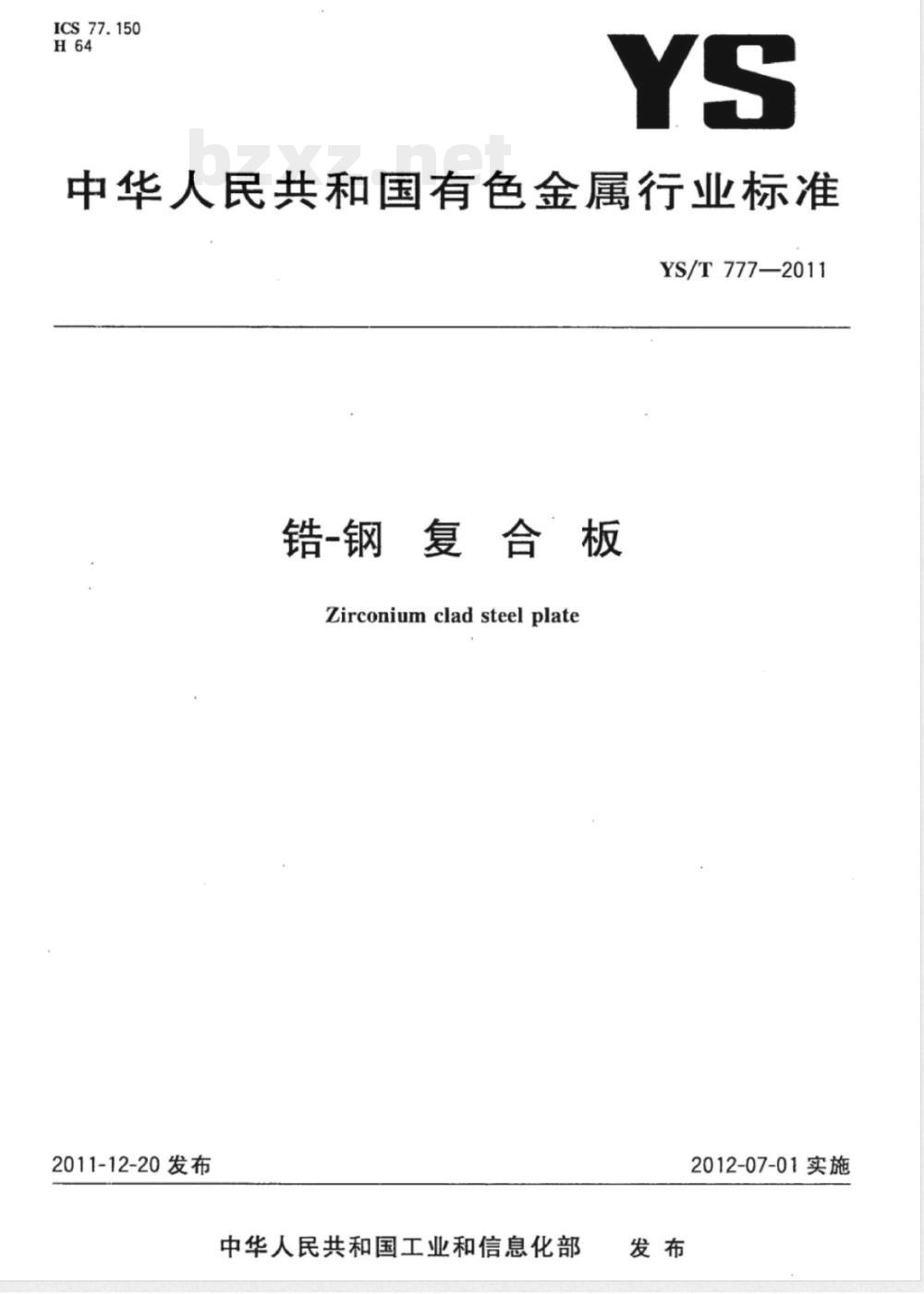

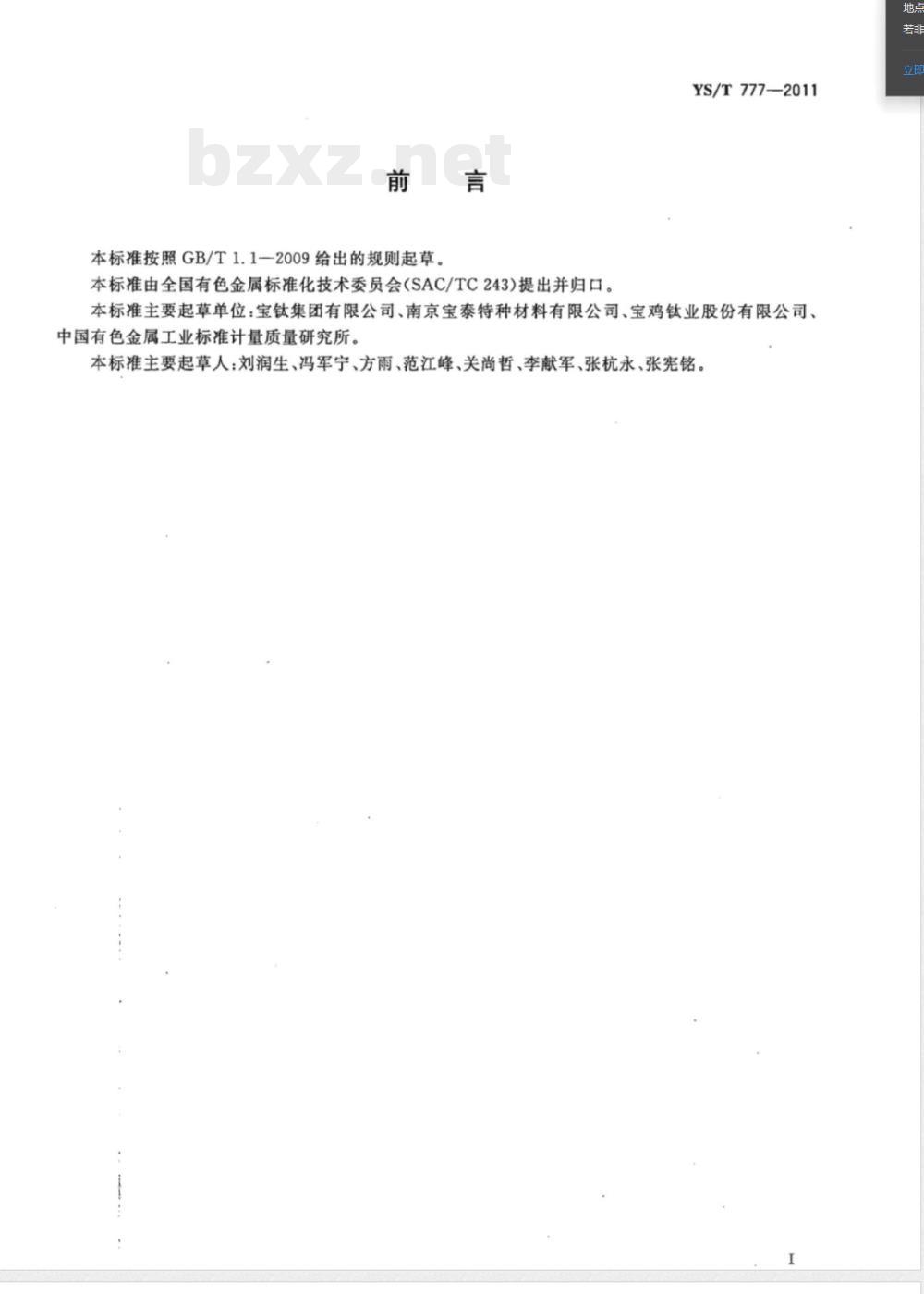

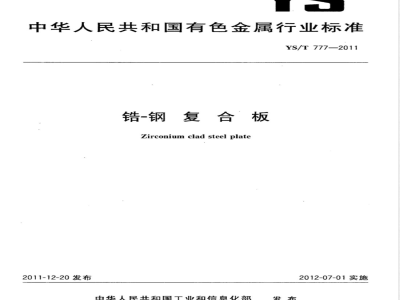

ICS 77.150 H64 YS 中华人民共和国有色金属行业标准 YS/T 777-2011 锆-钢复合板 Zirconium clad steel plate 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准主要起草单位：宝钛集团有限公司、南京宝泰特种材料有限公司、宝鸡钛业股份有限公司、中国有色金属工业标准计量质量研究所。 主要起草人：刘润生、冯军宁、方雨、范江峰、关尚哲、李献军、张杭永、张宪铭。 1 范围 本标准规定了采用爆炸复合法和爆炸-轧制复合法生产的锆-钢复合板（以下简称复合板）的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于耐蚀压力容器、储槽及其他用途的锆-钢爆炸复合板和爆炸-轧制复合板。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 700 碳素结构钢 GB/T 709 热轧钢板和钢带尺寸、外形、重量及允许偏差 GB/T 711 优质碳素结构钢热轧厚钢板和钢带 GB/T 712 船体用结构钢 GB/T 713 锅炉和压力容器用钢板 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB 3531 低温压力容器用低合金钢钢板 GB/T 3621 钛及钛合金板材 GB/T 6396 复合钢板力学及工艺性能试验方法 GB/T 8547-2006 钛-钢复合板 YS/T 753 压力容器用锆及锆合金板材 JB 4726 压力容器用碳素钢和低合金钢锻件 JB 4727 低温压力容器用低合金钢锻件 JB/T 4730.2 承压设备无损检测 第2部分：射线检测 JB/T 4730.3 承压设备无损检测 第3部分：超声检测 JB/T 4730.5 承压设备无损检测 第5部分：渗透检测 3 术语和定义 GB/T 6396及以下术语适用于本文件： 锆-钢复合板：采用爆炸或爆炸-轧制方法使锆（复材）与钢（基材）实现冶金结合的层状复合材料，其中包括复材、中间过渡材（纯钛）及基材。 4 要求 4.1 产品分类 复合板按生产方法分为爆炸复合板（B）和爆炸-轧制复合板（BR）；按用途分为0类、1类、2类： 0类：用于过渡接头、法兰等要求高结合强度（结合率100%）的结构； 1类：用于强度设计或特殊用途（如管板）； 2类：仅作为耐蚀设计用途，不参与强度设计。 4.2 材料组成 复材、中间过渡材及基材应符合相应标准规定： 复材：YS/T 753中各牌号锆材； 中间过渡材：TA1、TA2纯钛（GB/T 3621）； 基材：GB/T 700、GB/T 711、GB/T 712、GB/T 713、GB/T 3274、GB 3531、JB 4726、JB 4727等钢材。 对于管板用复合板，基材应使用不低于Ⅱ级要求的锻件产品。 4.3 供货状态 复合板以爆炸（B）或爆炸-轧制（BR）状态供货。爆炸复合板采用消应力状态供货。 推荐热处理制度：540℃±20℃保温1h～3h，加热与冷却速度50℃/h～200℃/h。 4.4 标记示例 复合板标记由材料牌号、厚度及规格组成。例如： Zr-3/TA1/Q235B B1 m3/2/25×1500×3500 表示锆-钛-钢爆炸复合板。 Zr-3/TA1/Q235B BR 6/2/50×1500×3500 表示锆-钛-钢爆炸-轧制复合板。 （以上为OCR整理后的标准文本内容）
