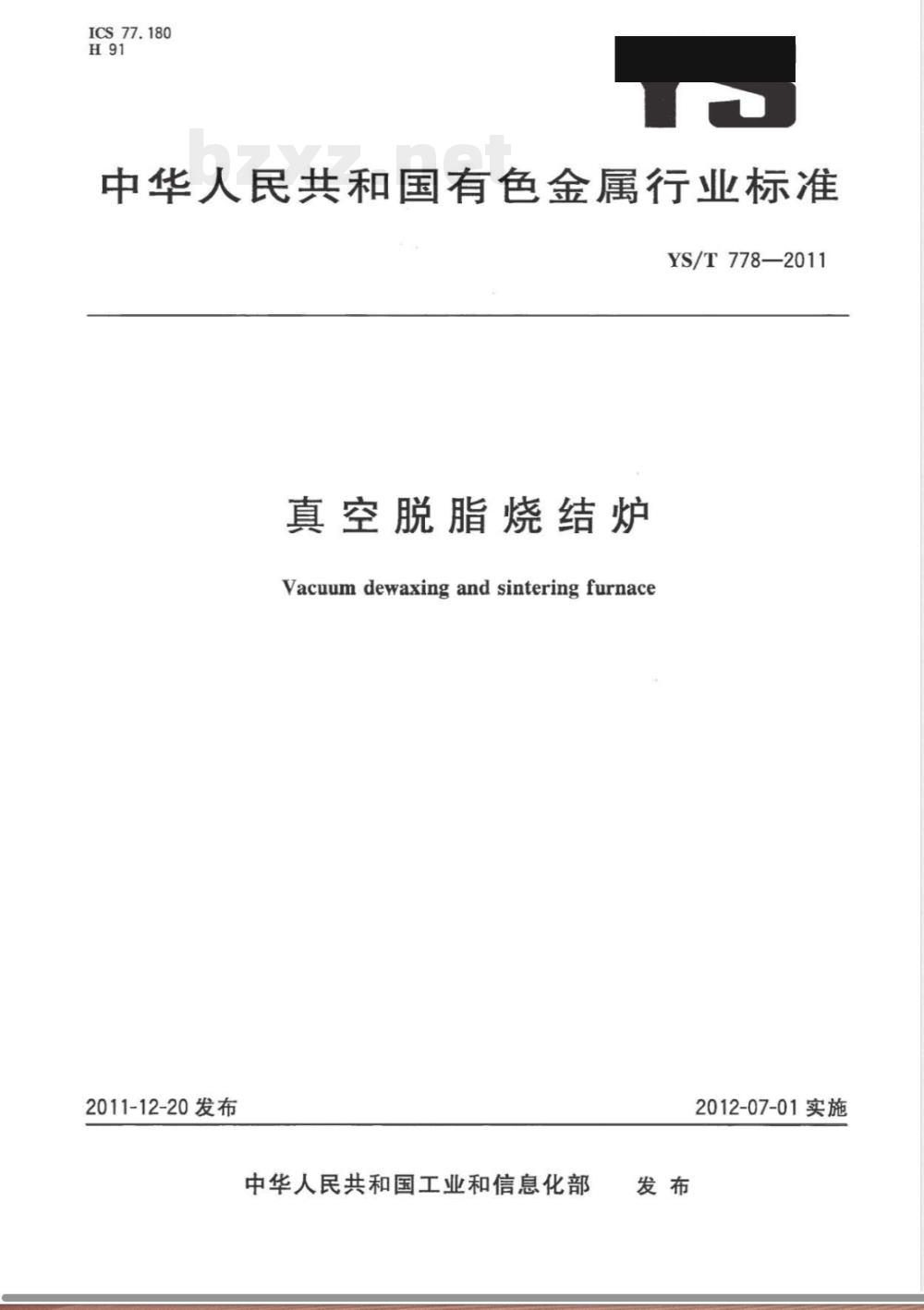

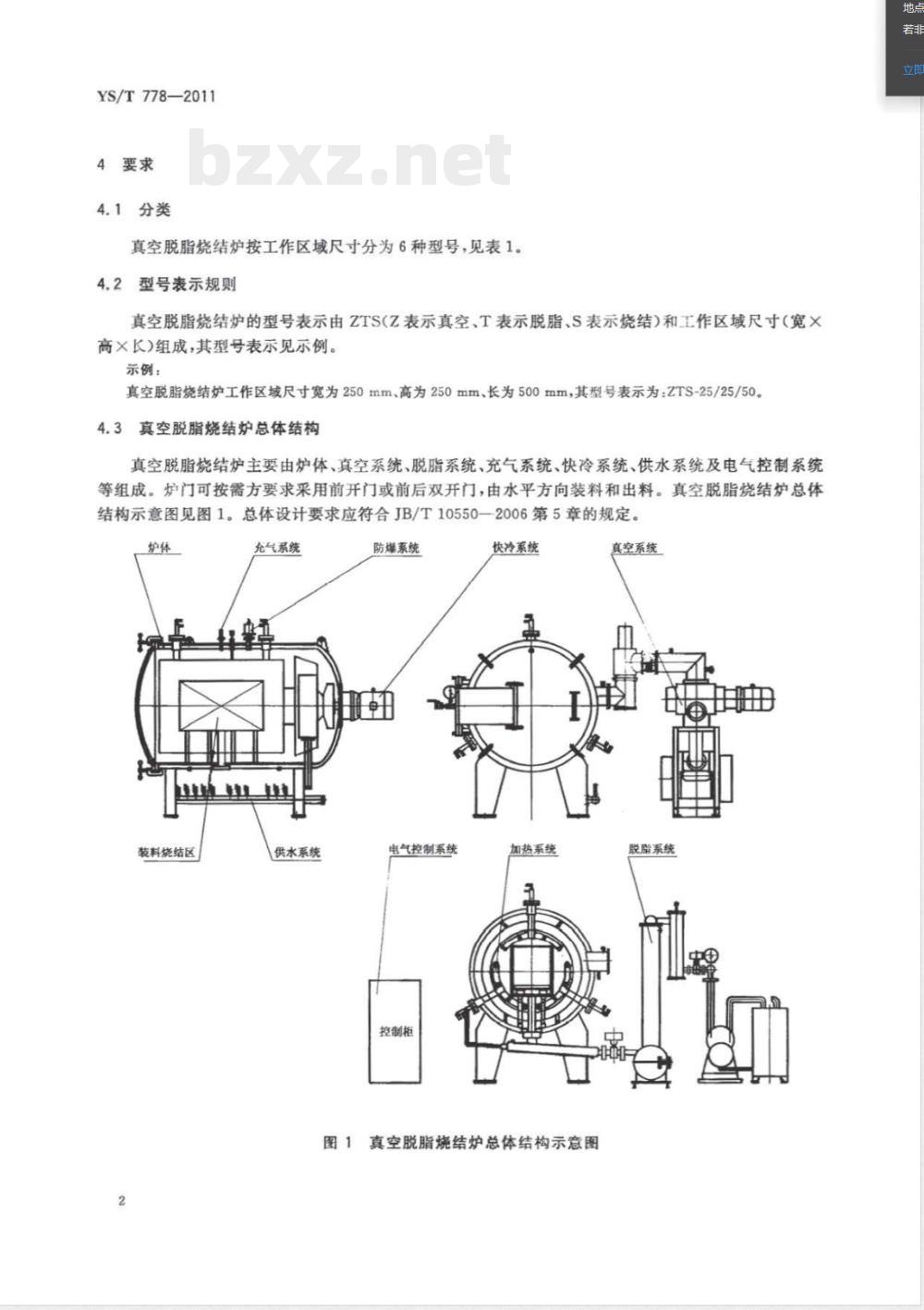

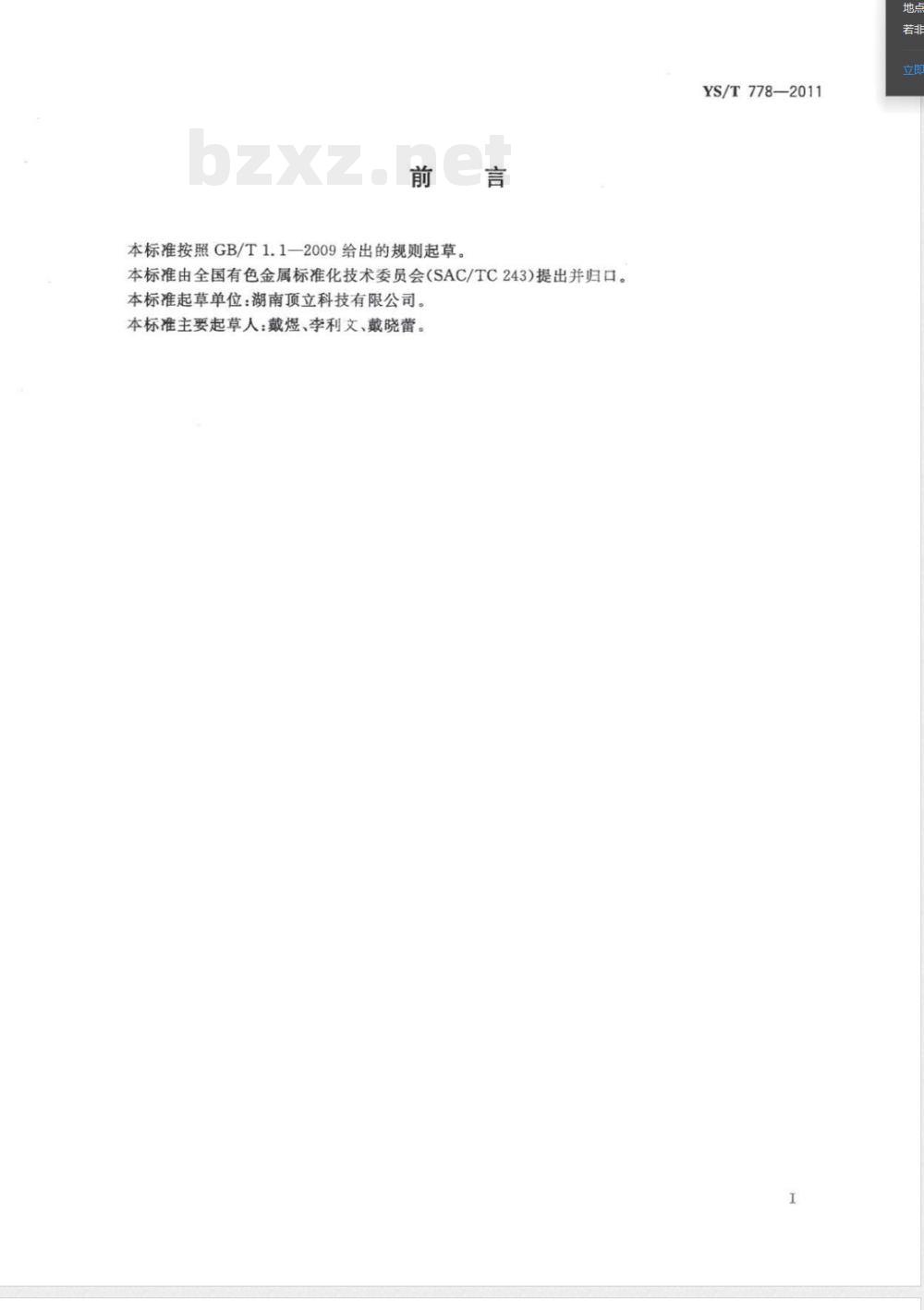

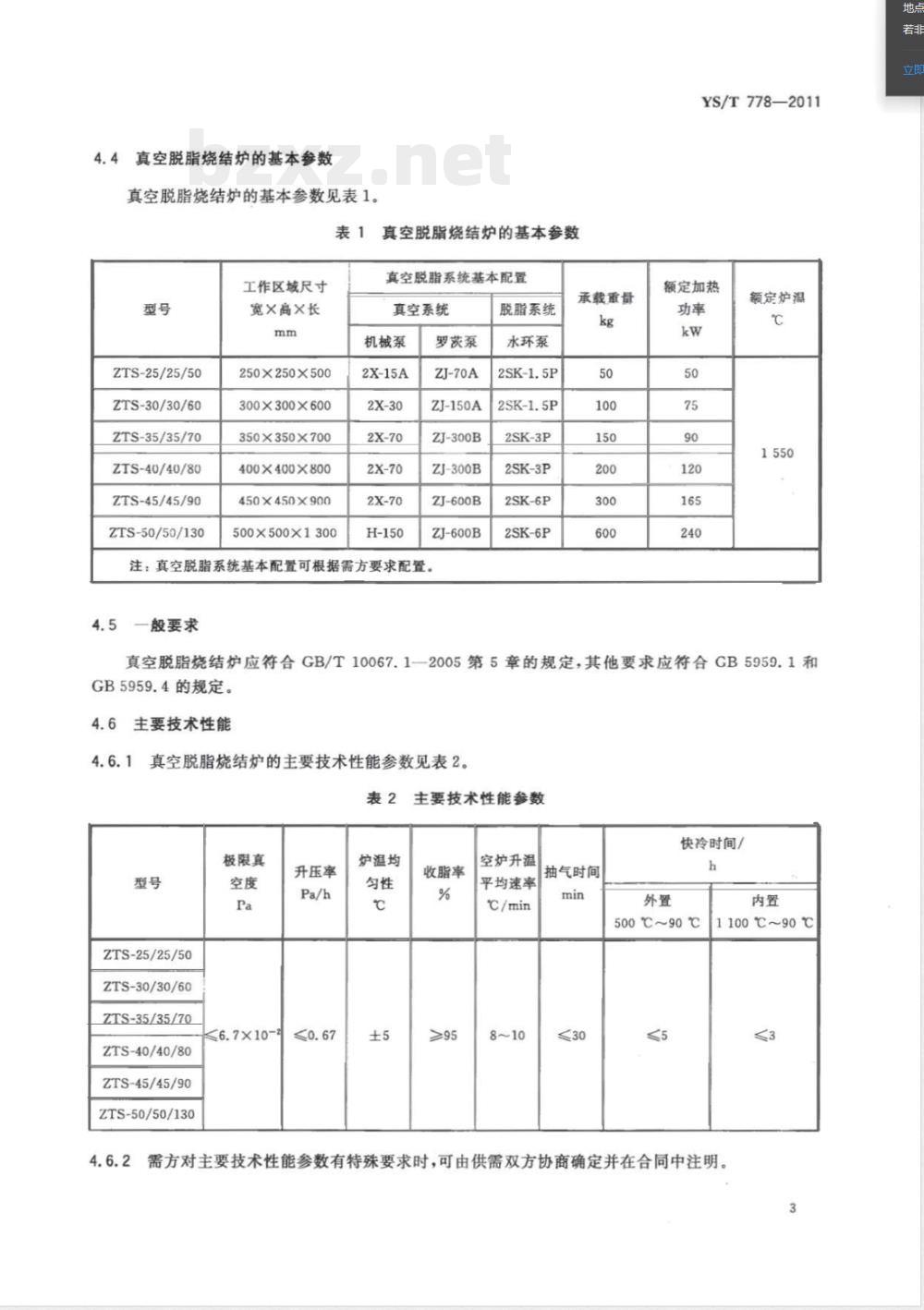

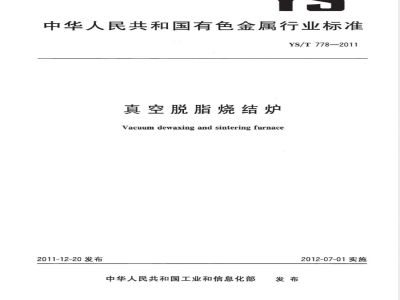

ICS 77.180 H91 中华人民共和国有色金属行业标准 YS/T 778-2011 真空脱脂烧结炉 Vacuum dewaxing and sintering furnace 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：湖南顶立科技有限公司。 主要起草人：戴煜、李利文、戴晓蕾。 1 范围 本标准规定了真空脱脂烧结炉的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于粉末冶金件的真空脱脂烧结设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 3163-2007 真空技术术语 GB 5959.1 电热装置的安全 第1部分：通用要求 GB 5959.4 电热装置的安全 第4部分：对电阻加热装置的特殊要求 GB/T 10066.1-2004 电热设备的试验方法 第1部分：通用部分 GB/T 10066.4-2004 电热设备的试验方法 第4部分：间接电阻炉 GB/T 10067.1-2005 电热装置基本技术条件 第1部分：通用部分 GB/T 10067.4-2005 电热装置基本技术条件 第4部分：间接电阻炉 JB/T 10550-2006 真空技术 真空烧结炉 3 术语和定义 GB/T 3163-2007、GB/T 10066.4-2004及JB/T 10550-2006界定的术语和定义适用于本文件。 3.1 承载重量 工作区域内均匀承载的最大重量。 3.2 收脂率 在规定工艺条件（升温速度、真空度、预放脂位置）下，储脂罐内收集到的脂重量与炉内预放脂重量的百分比。 3.3 空炉平均升温速率 在常温下，当空炉真空度达到10 Pa时以全功率升温，达到额定炉温所需时间与温升之比，单位为℃/min。 3.4 快冷时间 在冷却过程中，在规定上限温度下开启冷却系统，降至规定下限温度所需时间，单位为h。 4 技术要求 4.1 分类 真空脱脂烧结炉按工作区域尺寸分为6种型号。 4.2 型号表示规则 型号由ZTS（Z表示真空、T表示脱脂、S表示烧结）及工作区域尺寸（宽×高×长）组成。 示例：ZTS-25/25/50 表示工作区域尺寸为250×250×500 mm的真空脱脂烧结炉。 4.3 总体结构 设备主要由炉体、真空系统、脱脂系统、充气系统、快冷系统、供水系统及电气控制系统组成。炉门可按需方要求采用前开门或前后双开门，由水平方向装料与出料。总体结构应符合JB/T 10550-2006相关要求。 4.4 基本参数 真空脱脂烧结炉按型号不同配置不同规格的真空系统（机械泵、罗茨泵、水环泵等）及承载重量。 例如ZTS-25/25/50型设备工作尺寸为250×250×500 mm，承载重量约50 kg。 4.5 一般要求 设备各系统配置可根据用户需求进行调整，满足工艺要求。
