YS/T 964-2014铝用炭块空气反应性测定仪

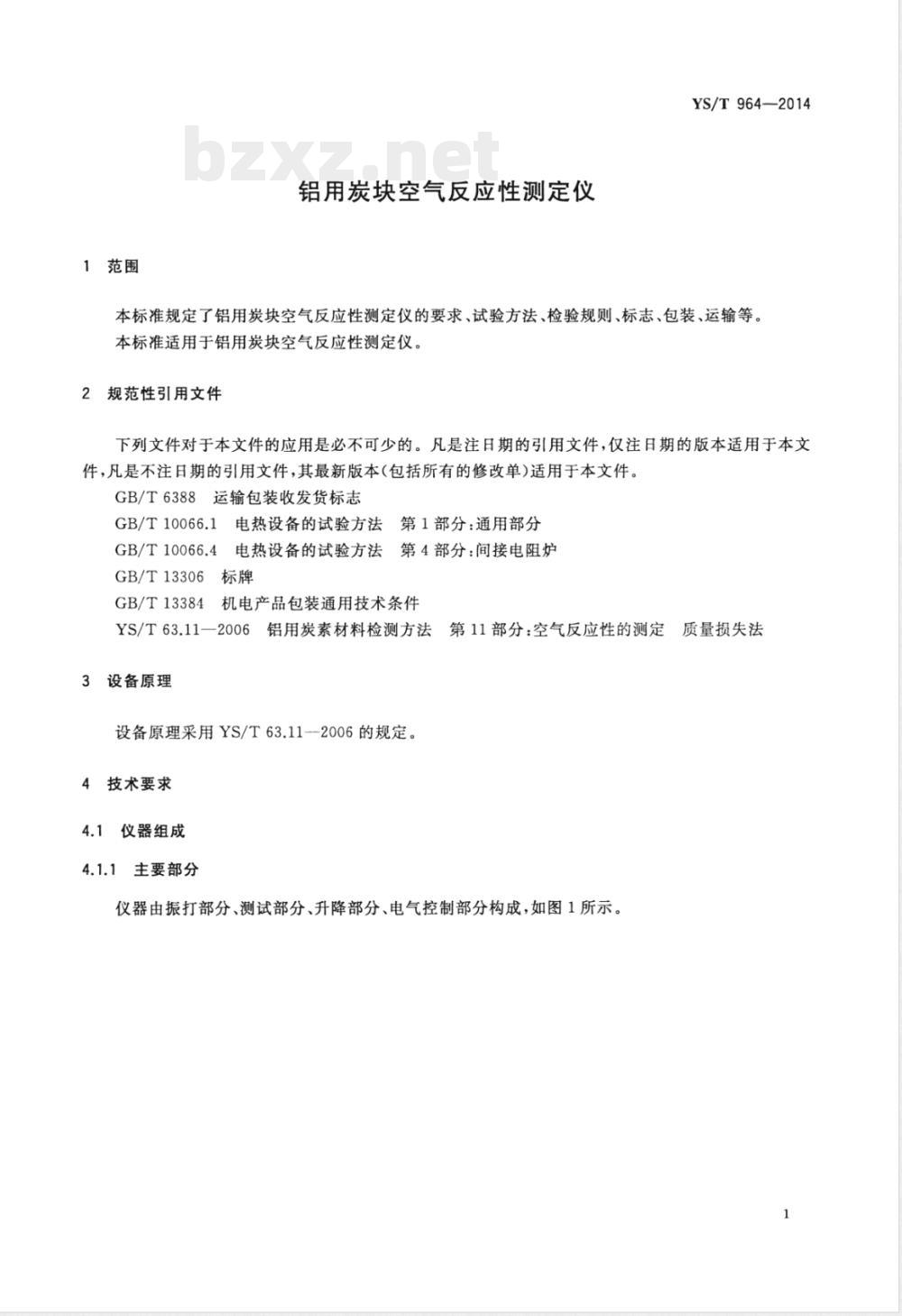

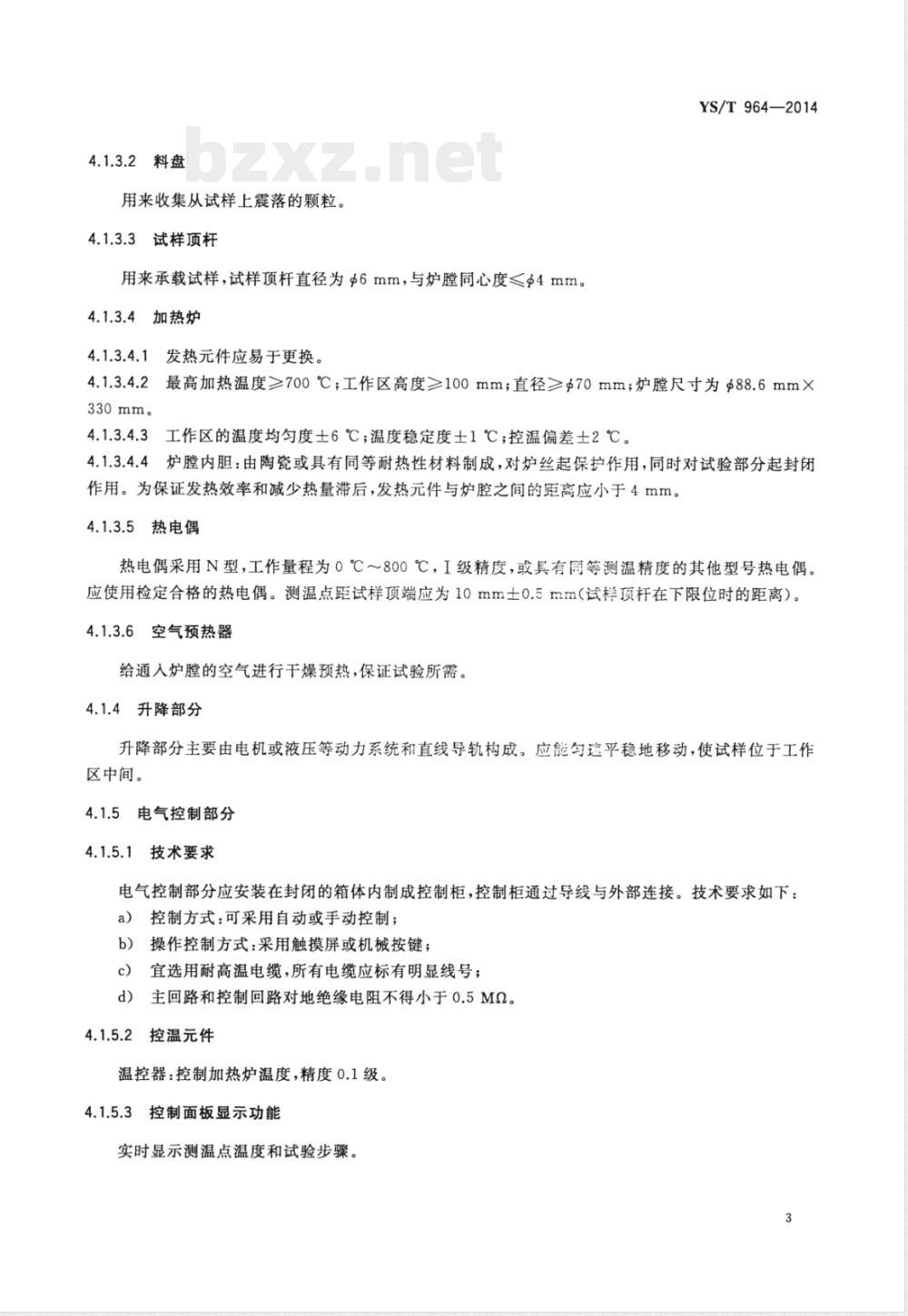

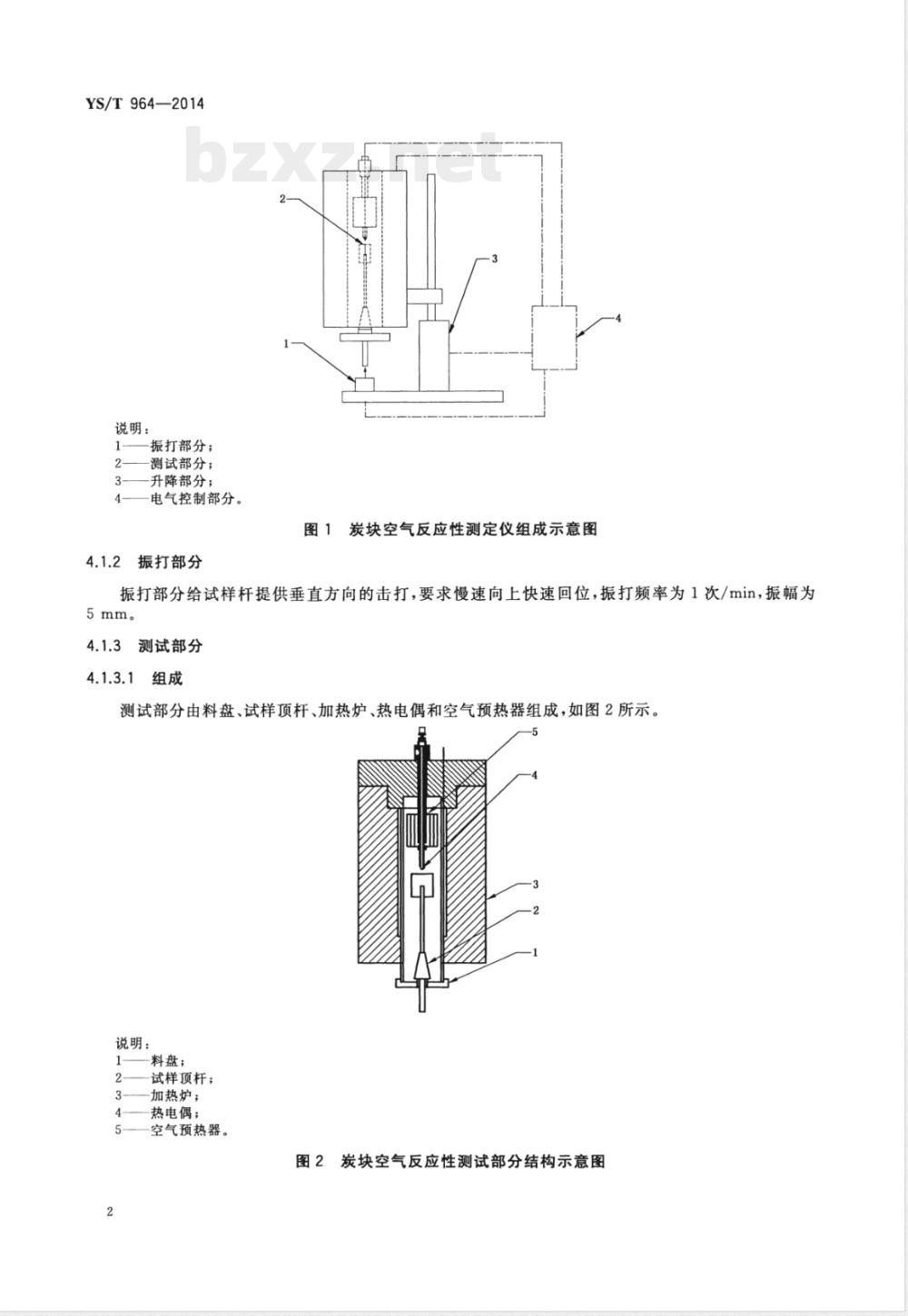

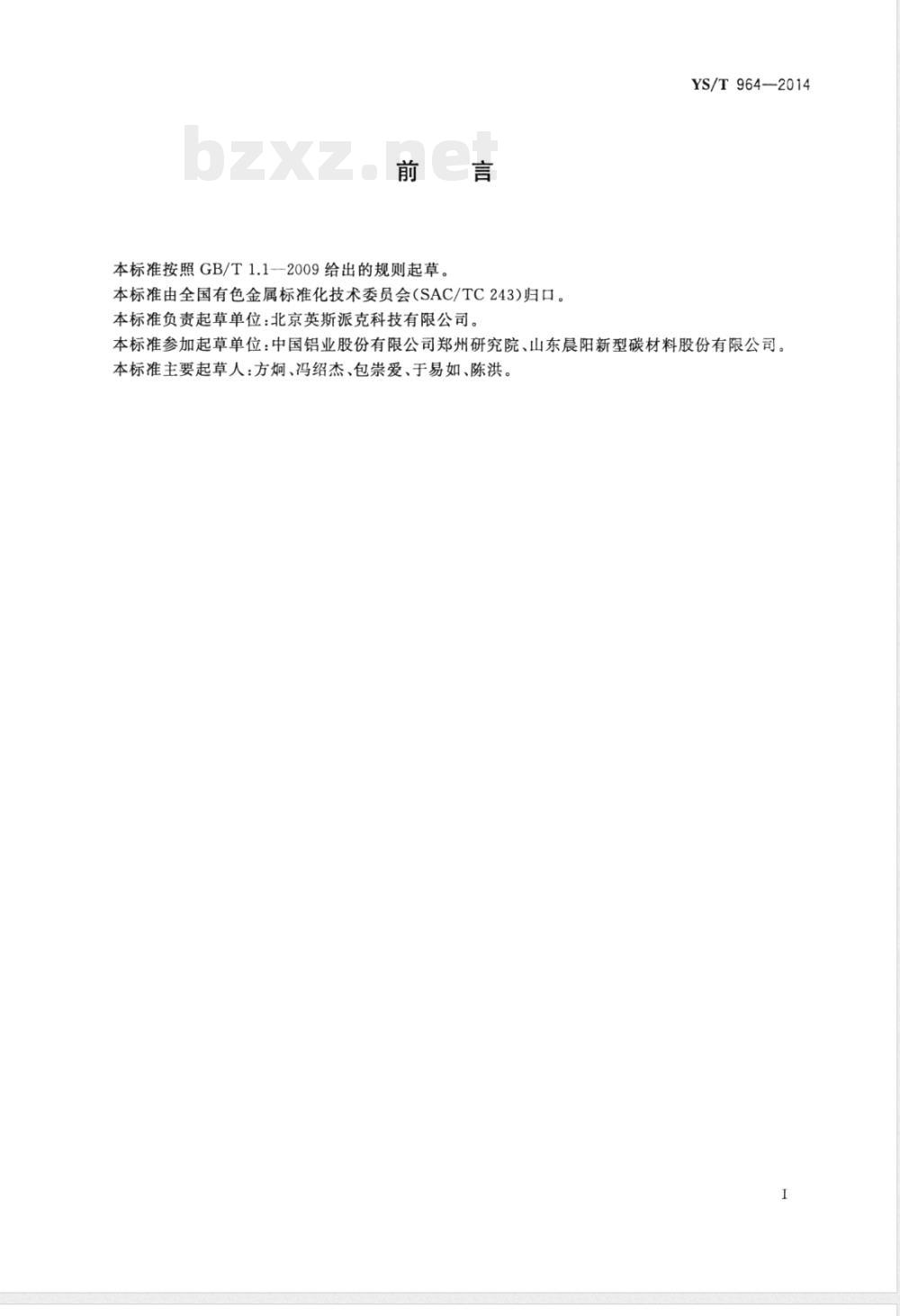

ICS 71.100.10 Q52 YS 中华人民共和国有色金属行业标准 YS/T 964—2014 铝用炭块空气反应性测定仪 Determinator for the reactivity to air of carbon block used in the production of aluminium 2014-10-14发布 中华人民共和国工业和信息化部 发布 2015-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：北京英斯派克科技有限公司。 本标准参加起草单位：中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。 本标准主要起草人：方烦、冯绍杰、包崇爱、于易如、陈洪。 1 范围 本标准规定了铝用炭块空气反应性测定仪的要求、试验方法、检验规则、标志、包装、运输等内容。 本标准适用于铝用炭块空气反应性测定仪。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 6388 运输包装收发货标志 GB/T 10066.1 电热设备试验方法 第1部分：通用部分 GB/T 10066.4 电热设备试验方法 第4部分：间接电阻炉 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 YS/T 63.11—2006 铝用炭素材料检测方法 第11部分：空气反应性的测定（质量损失法） 3 设备原理 设备原理采用YS/T 63.11—2006的规定。 4 技术要求 4.1 仪器组成 仪器由振打部分、测试部分、升降部分、电气控制部分构成。 4.1.2 振打部分 振打部分用于给试样杆提供垂直方向击打，要求慢速上升、快速回位，振打频率为1次/min，振幅为5 mm。 4.1.3 测试部分 测试部分由料盘、试样顶杆、加热炉、热电偶和空气预热器组成。 料盘用于收集从试样上震落的颗粒。 试样顶杆用于承载试样，直径Φ6 mm，与炉膛同心度≤Φ4 mm。 加热炉要求如下： 最高加热温度≥700℃；工作区高度≥100 mm；直径≥Φ70 mm；炉膛尺寸为Φ88.6 mm×330 mm。 工作区温度均匀度±6℃，温度稳定度±1℃，控温偏差±2℃。 炉膛内胆由陶瓷或同等耐热材料制成，用于保护发热元件并封闭试验区域。 发热元件与炉腔距离应小于4 mm以提高加热效率。 热电偶采用N型，测温范围0℃～800℃，I级精度或同等精度型号，并应经检定合格。 测温点距试样顶端10 mm±0.5 mm。 空气预热器用于对进入炉膛空气进行干燥预热，以满足试验要求。 4.1.4 升降部分 升降部分由电机或液压动力系统及直线导轨组成，应能平稳移动，使试样位于工作区中心。 4.1.5 电气控制部分 电气控制部分安装于封闭控制柜内，并与外部连接。 控制方式可采用自动或手动；操作方式可采用触摸屏或机械按键。 主回路与控制回路对地绝缘电阻不小于0.5 MΩ。 温控器控制加热炉温度，精度0.1级。 控制面板可实时显示测温点温度及试验步骤。 设备应具备漏电保护和超温保护功能，在异常情况下可自动停止加热。 气动系统中减压阀及压力表精度不低于1.5级，量程0～1 MPa，使用前应检定合格。工作压力调节至0.2 MPa。
