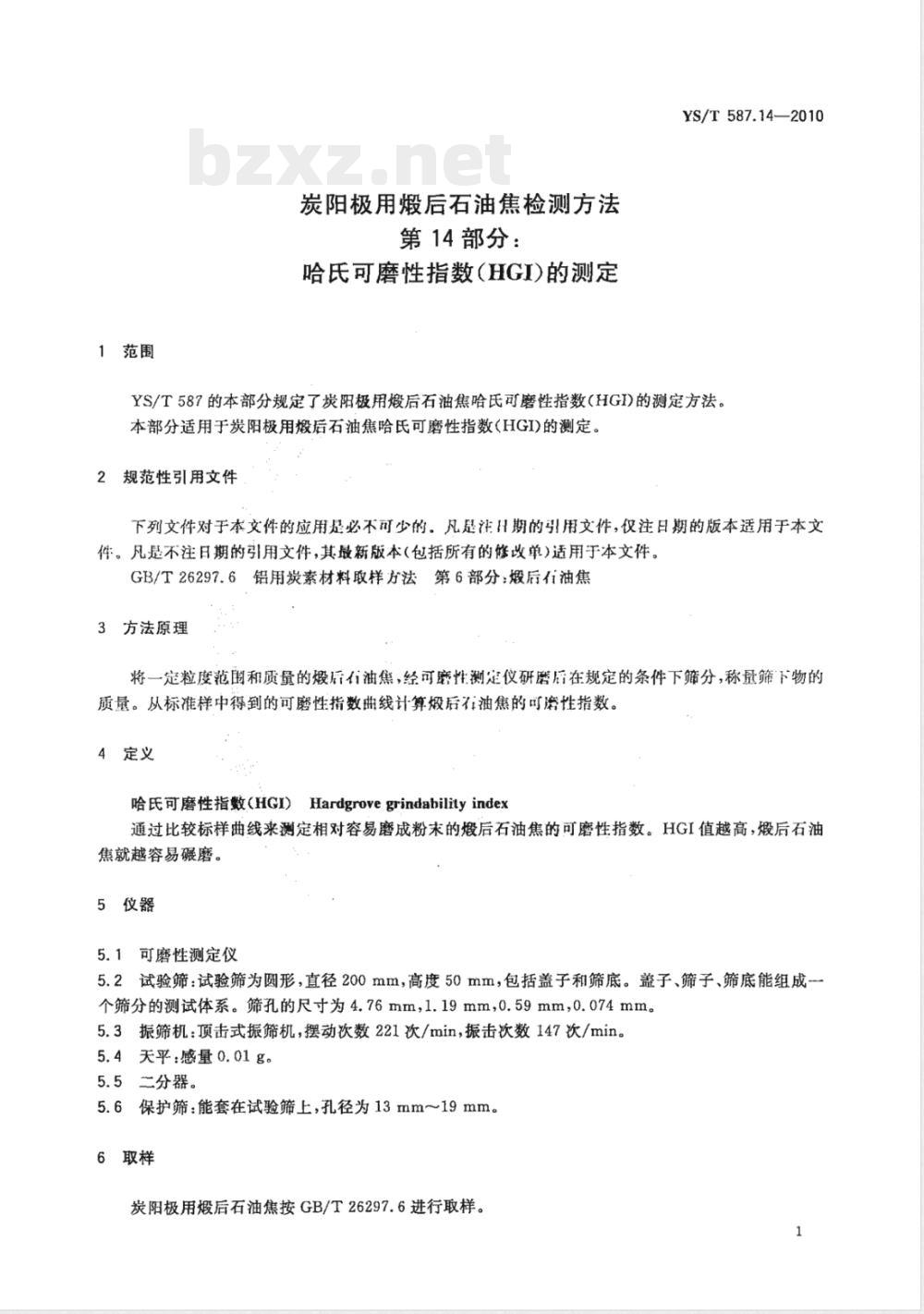

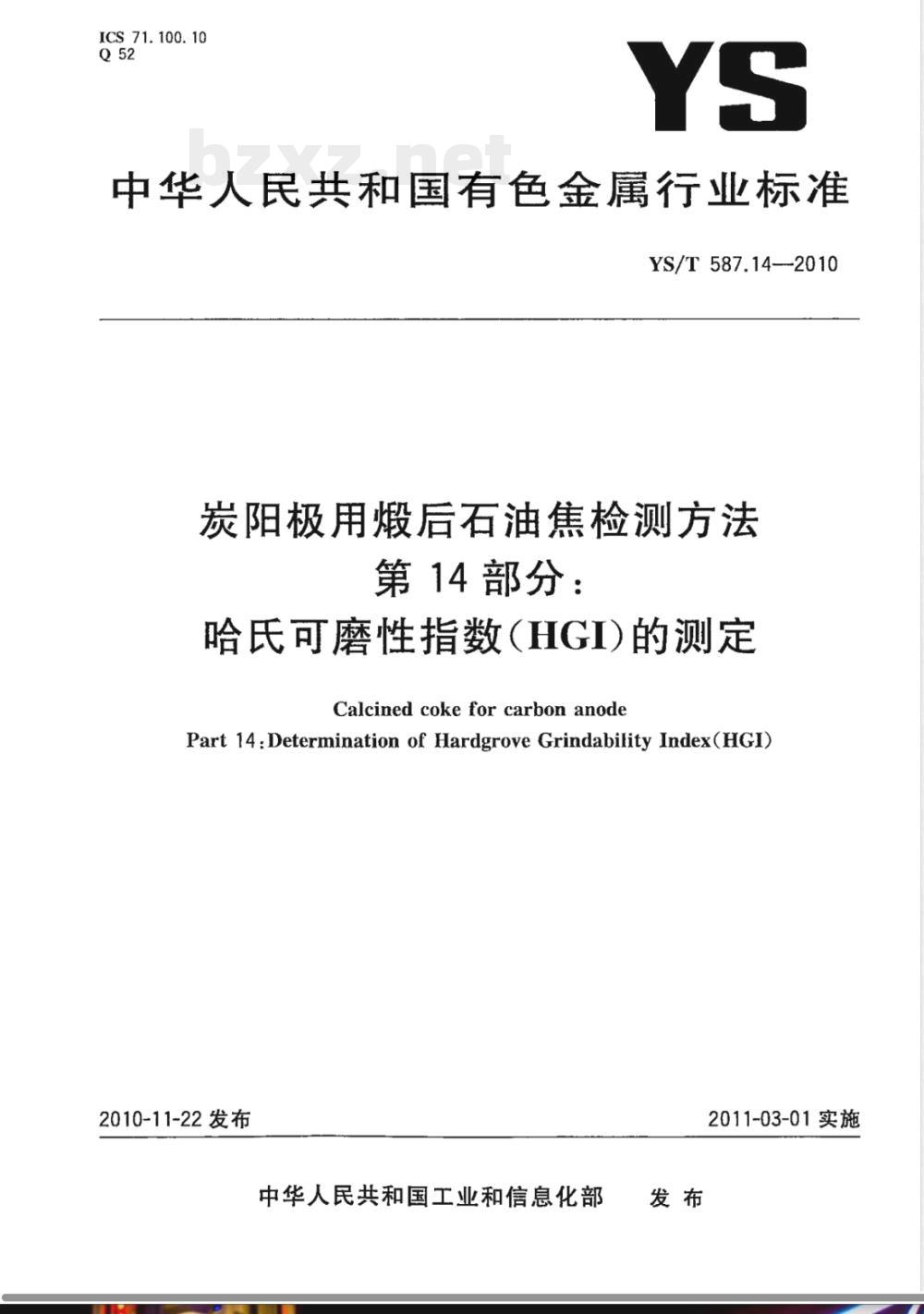

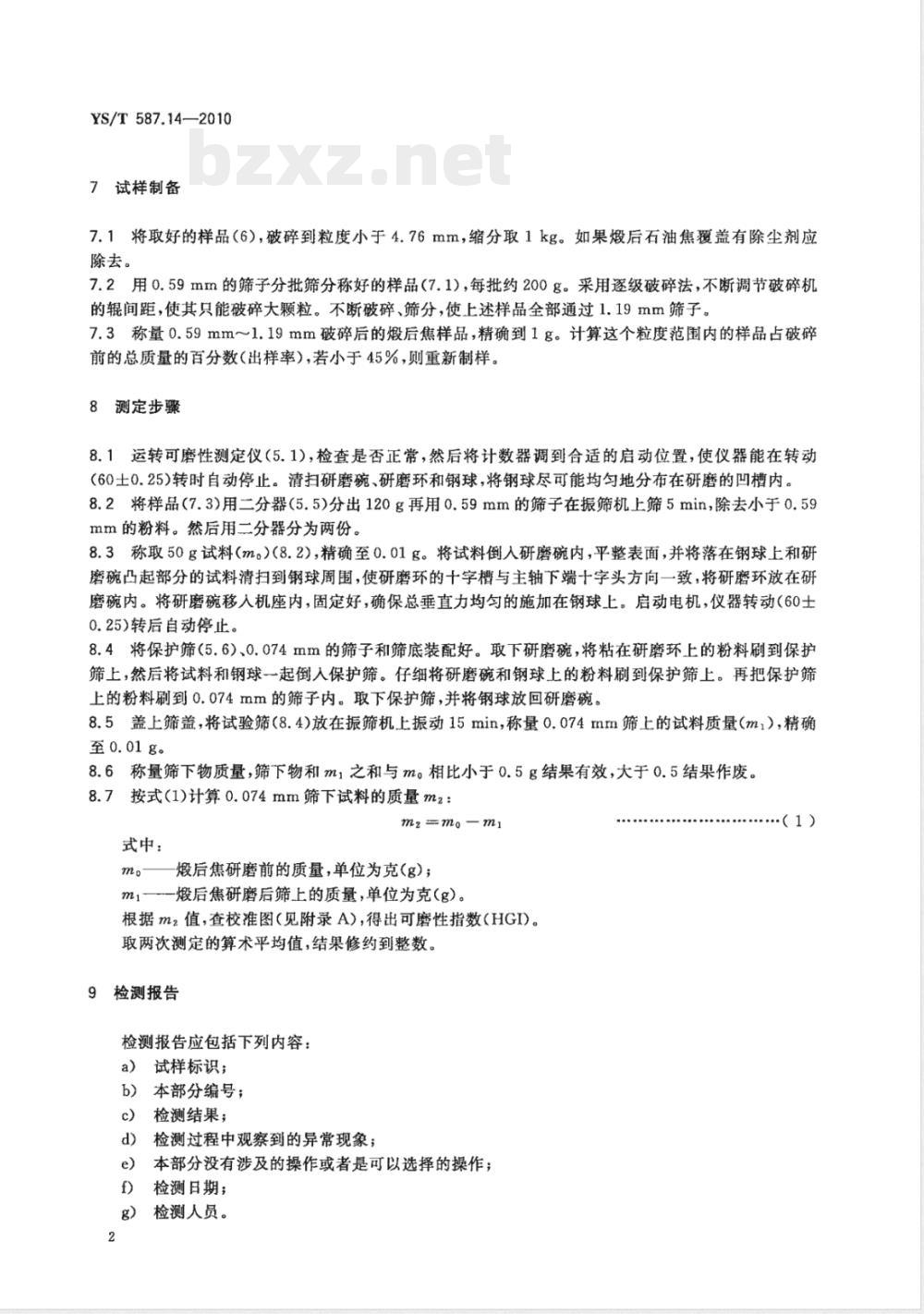

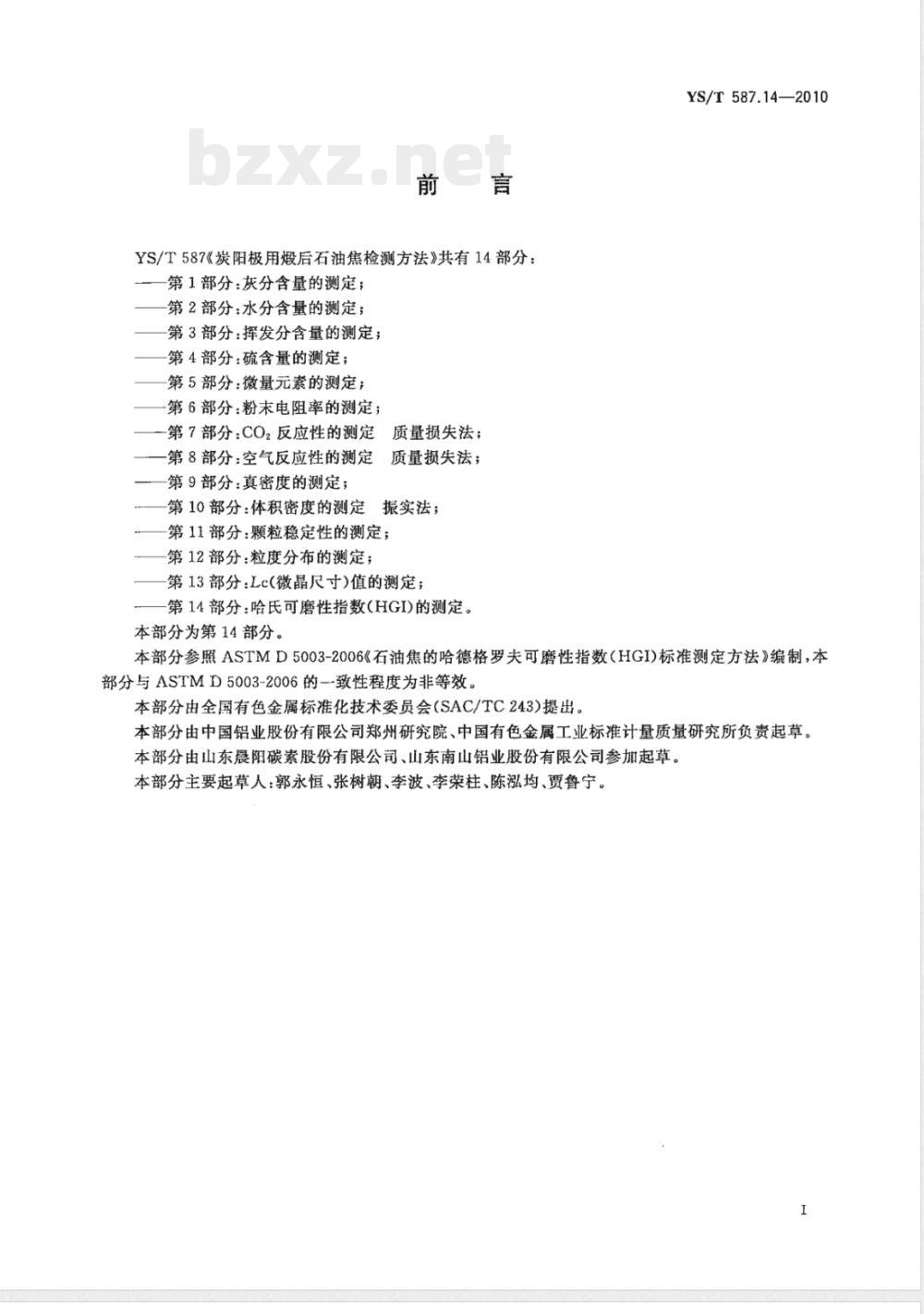

ICS 71.100.10 Q52 YS 中华人民共和国有色金属行业标准 YS/T 587.14-2010 炭阳极用煅后石油焦检测方法 第14部分：哈氏可磨性指数（HGI）的测定 Calcined coke for carbon anode Part 14: Determination of Hardgrove Grindability Index (HGI) 2010-11-22发布 2011-03-01实施 中华人民共和国工业和信息化部 发布 前言 YS/T 587《炭阳极用煅后石油焦检测方法》共分14部分：包括灰分、水分、挥发分、硫含量、微量元素、粉末电阻率、CO2反应性、空气反应性、真密度、体积密度、颗粒稳定性、粒度分布、微晶尺寸（Lc）值以及哈氏可磨性指数（HGI）的测定。 本部分为第14部分。 本部分参照ASTM D5003-2006《石油焦的哈德格罗夫可磨性指数（HGI）标准测定方法》，与其为非等效关系。 本部分由全国有色金属标准化技术委员会（SAC/TC 243）提出。 本部分起草单位：中国铝业股份有限公司郑州研究院、中国有色金属工业标准计量质量研究所。 参加起草单位：山东晨阳碳素股份有限公司、山东南山铝业股份有限公司。 主要起草人：郭永恒、张树朝、李波、李荣柱、陈泓均、贾鲁宁。 1 范围 本部分规定了炭阳极用煅后石油焦哈氏可磨性指数（HGI）的测定方法。 本部分适用于炭阳极用煅后石油焦哈氏可磨性指数（HGI）的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 26297.6《铝用炭素材料取样方法 第6部分：煅后石油焦》 3 方法原理 将规定粒度范围和质量的煅后石油焦试样置于可磨性测定仪中研磨，在规定条件下筛分并称量筛下物质量，通过与标准样品的可磨性指数曲线对比，计算得到试样的哈氏可磨性指数（HGI）。HGI值越高，说明煅后石油焦越容易被磨碎。 4 定义 哈氏可磨性指数（HGI，Hardgrove grindability index）：通过与标准样曲线比较测定材料相对易磨性的指数，用于表征煅后石油焦的可磨性能。 5 仪器 5.1 可磨性测定仪。 5.2 试验筛：圆形筛，直径200mm，高50mm，包括筛盖和筛底，筛孔尺寸为4.76mm、1.19mm、0.59mm、0.074mm。 5.3 振筛机：顶击式，摆动221次/min，振击147次/min。 5.4 天平：感量0.01g。 5.5 二分器。 5.6 保护筛：孔径13mm～19mm。 6 取样 按GB/T 26297.6进行取样。 7 试样制备 7.1 将样品破碎至粒度小于4.76mm，缩分取1kg，如表面有除尘剂应去除。 7.2 用0.59mm筛分批筛分约200g样品，采用逐级破碎法，使样品全部通过1.19mm筛。 7.3 称量0.59mm～1.19mm粒级样品质量，精确至1g，计算其占比，若小于45%需重新制样。 8 测定步骤 8.1 启动可磨性测定仪检查运行状态，将计数器调至合适位置，使其在（60±0.25）转后自动停止。 8.2 清洁研磨碗、研磨环及钢球，使钢球均匀分布。 8.3 取50g试样（精确至0.01g）放入研磨碗内，平整表面，调整钢球与研磨环位置，使设备正常运行，启动电机进行规定转数研磨后停止。
