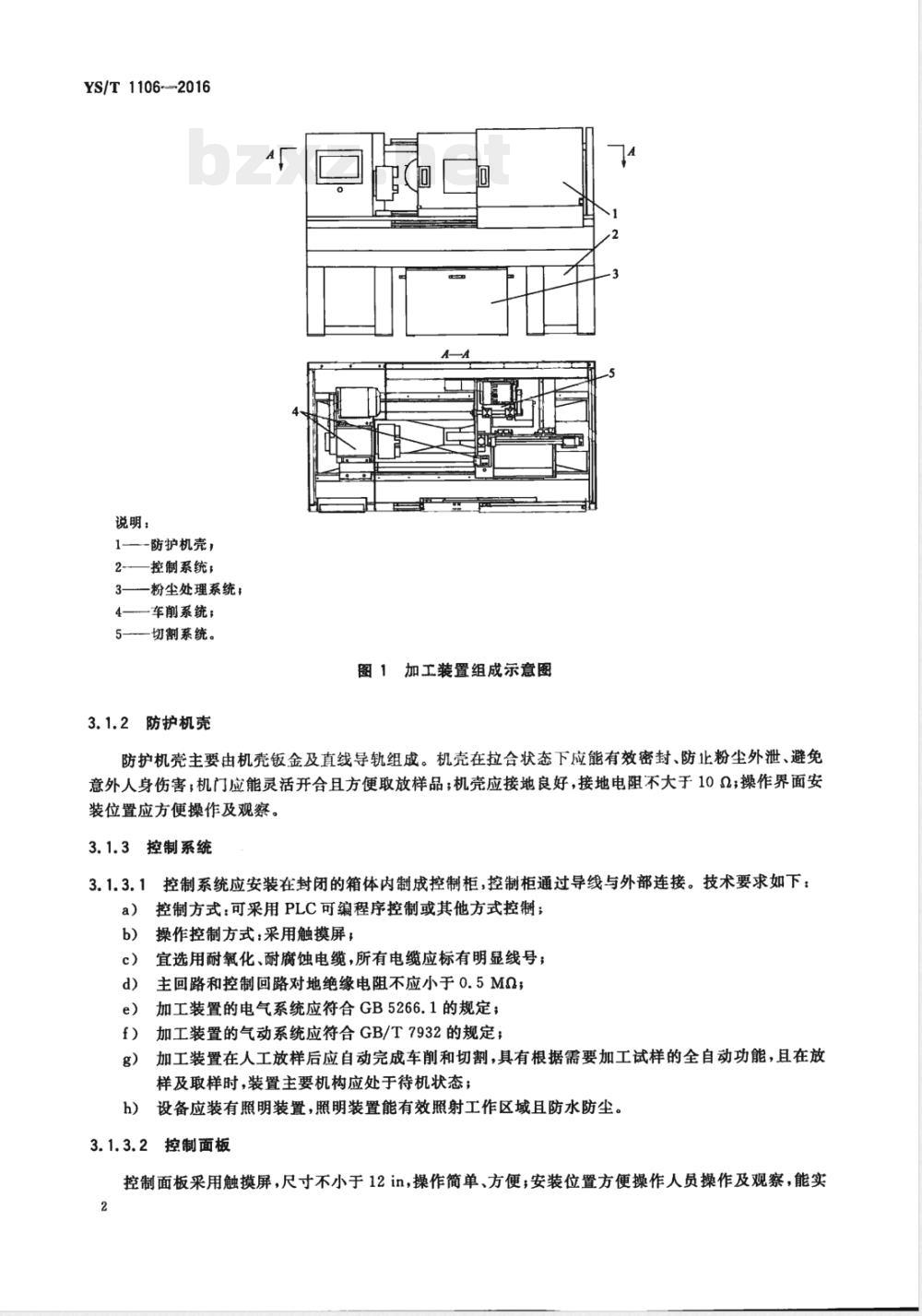

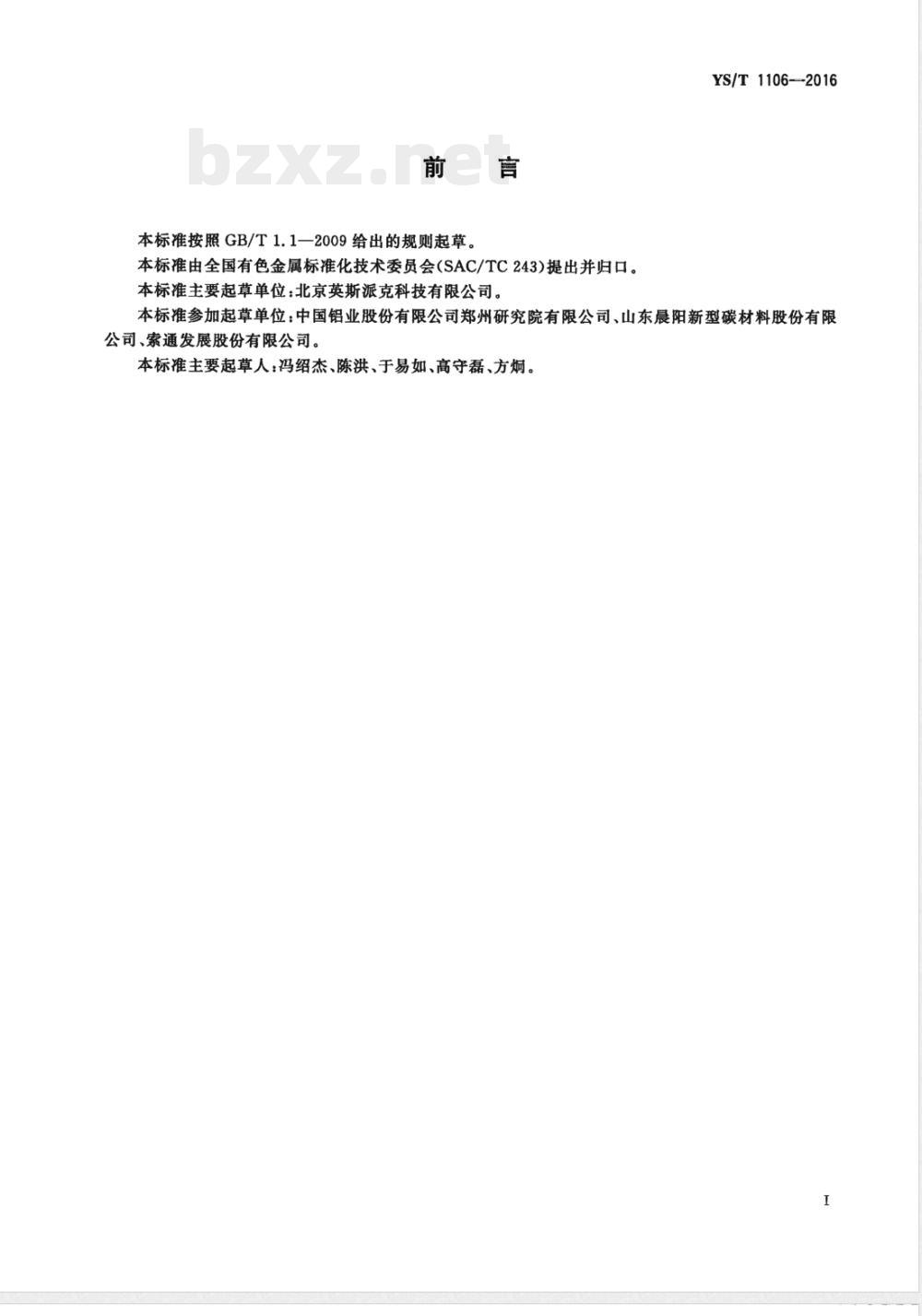

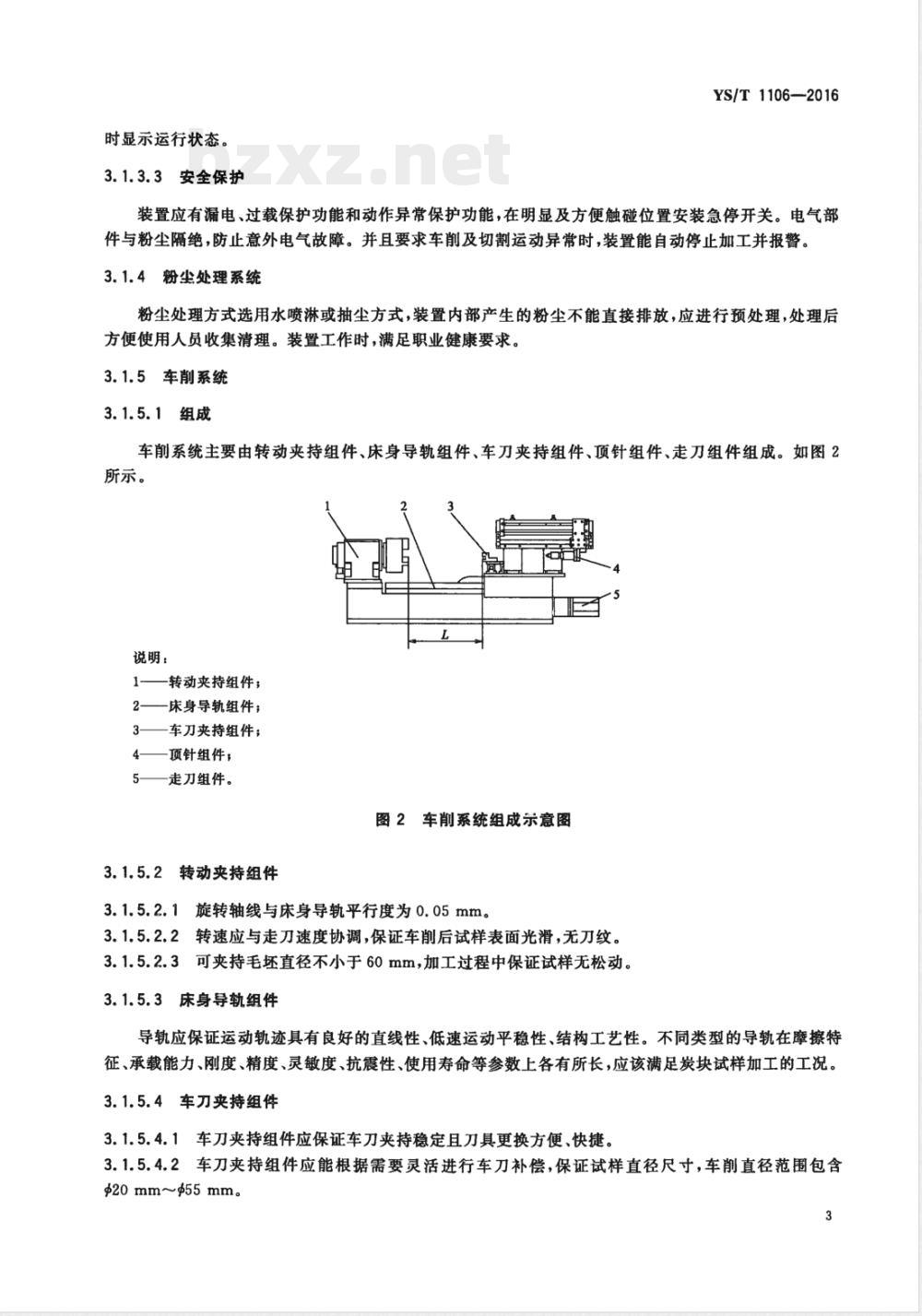

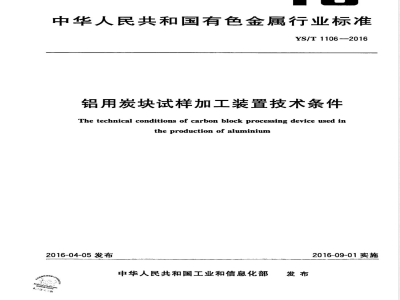

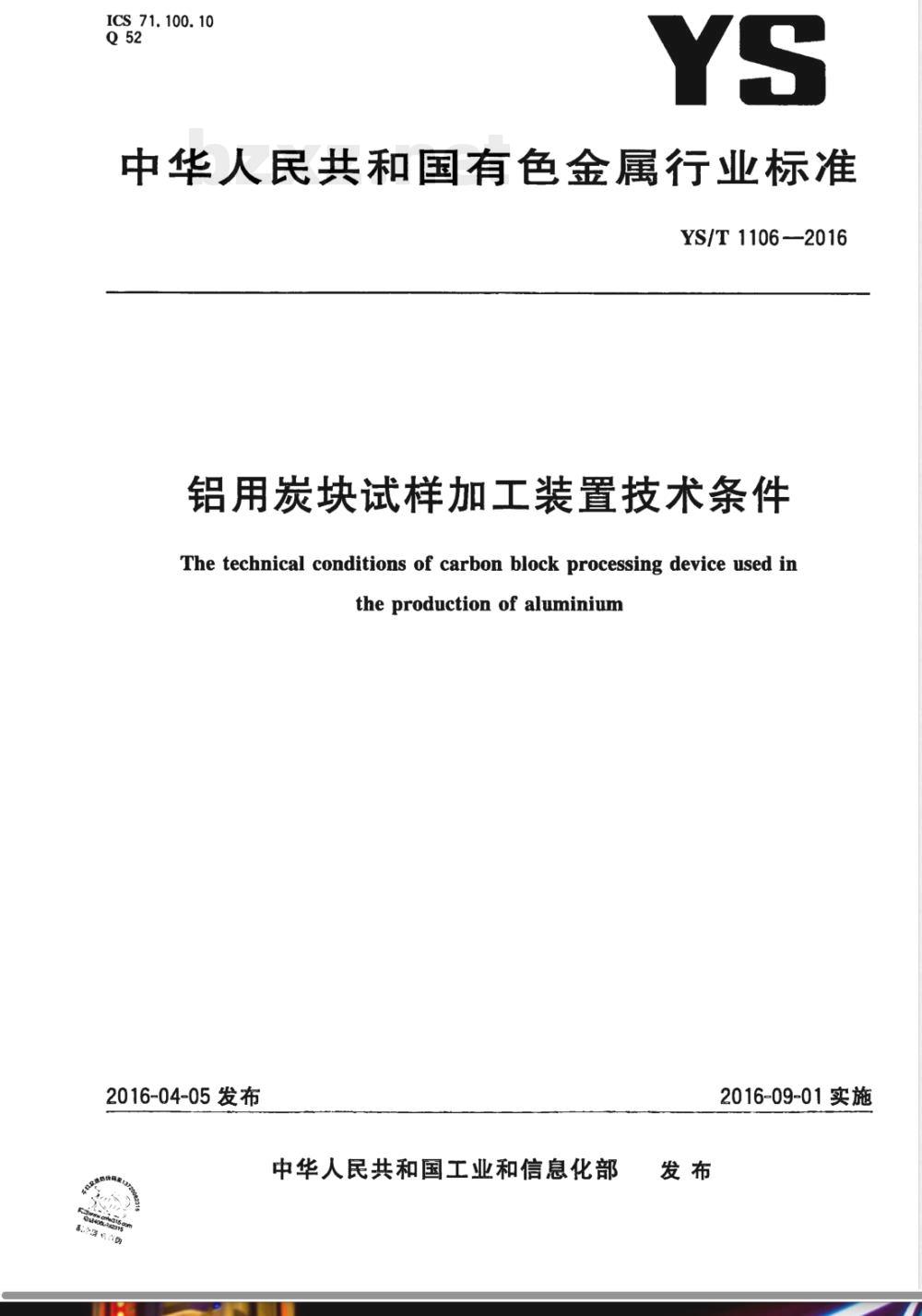

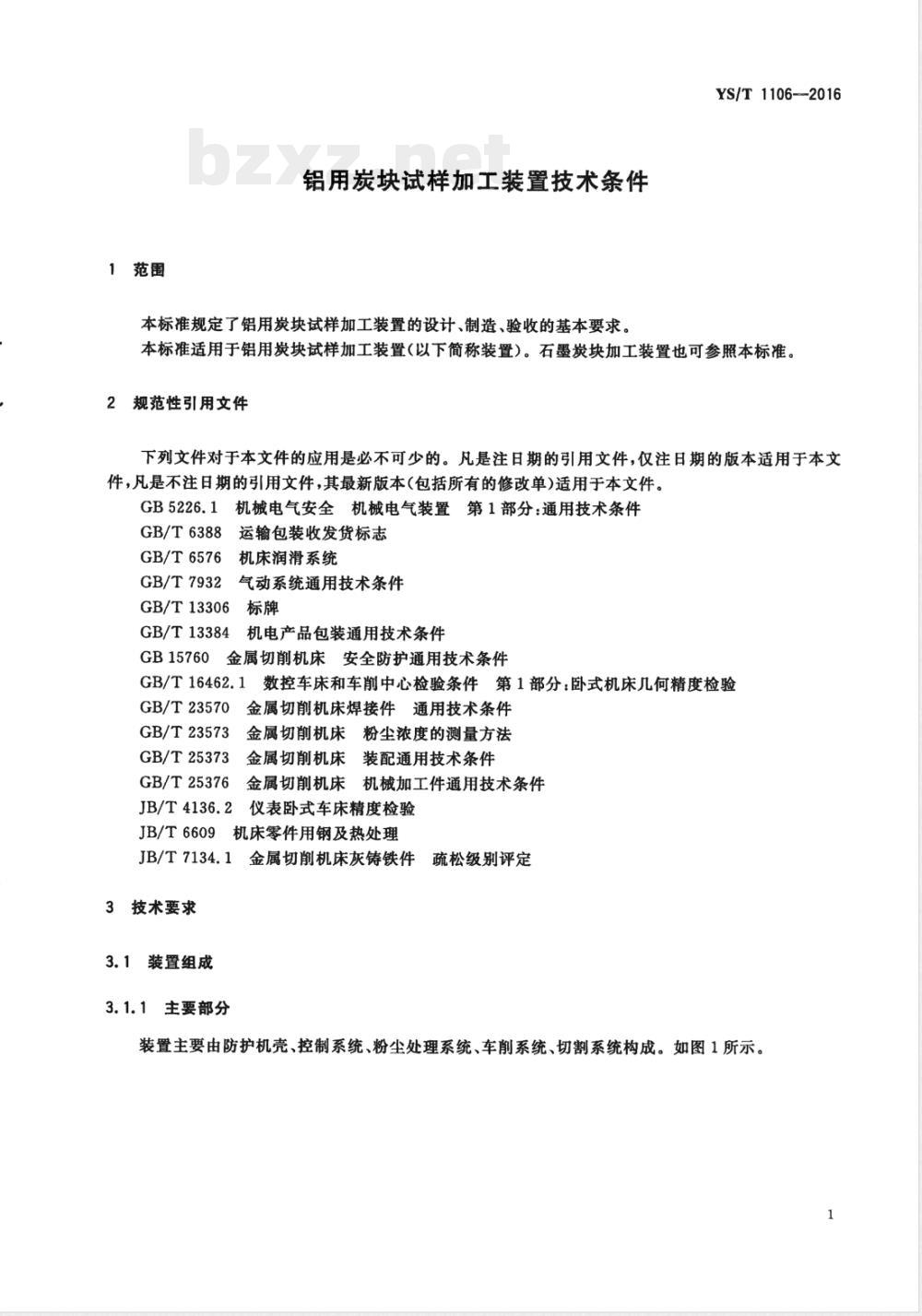

ICS 71.100.10 Q52 YS 中华人民共和国有色金属行业标准 YS/T 1106-2016 铝用炭块试样加工装置技术条件 The technical conditions of carbon block processing device used in the production of aluminium 2016-04-05发布 2016-09-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本标准主要起草单位：北京英斯派克科技有限公司。 参加起草单位：中国铝业股份有限公司郑州研究院有限公司、山东晨阳新型碳材料股份有限公司、索通发展股份有限公司。 本标准主要起草人：冯绍杰、陈洪、于易如、高守磊、方炳。 1 范围 本标准规定了铝用炭块试样加工装置的设计、制造及验收的基本技术要求。 本标准适用于铝用炭块试样加工装置（以下简称装置），石墨炭块加工装置亦可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 主要引用标准包括：GB 5226.1、GB/T 6388、GB/T 6576、GB/T 7932、GB/T 13306、GB/T 13384、GB 15760、GB/T 16462.1、GB/T 23570、GB/T 23573、GB/T 25373、GB/T 25376、JB/T 4136.2、JB/T 6609、JB/T 7134.1等。 3 技术要求 3.1 装置组成 装置主要由防护机壳、控制系统、粉尘处理系统、车削系统、切割系统组成。 3.1.2 防护机壳 防护机壳主要由机壳钣金及直线导轨组成，应具备良好密封性以防止粉尘外泄及避免人身伤害。机门应灵活开合并便于样品取放；机壳应可靠接地，接地电阻不大于10Ω；操作界面应便于操作与观察。 3.1.3 控制系统 3.1.3.1 控制系统应安装在封闭控制柜内，通过导线与外部连接，其技术要求如下： a）控制方式可采用PLC可编程控制或其他方式； b）操作方式采用触摸屏； c）电缆应耐氧化、耐腐蚀，并标识线号； d）主回路与控制回路对地绝缘电阻不小于0.5MΩ； e）电气系统应符合GB 5226.1规定； f）气动系统应符合GB/T 7932规定； g）装置应具备自动加工功能，在人工放样后可自动完成车削与切割，且放样与取样时主要机构处于待机状态； h）应配备照明装置，照明应覆盖工作区域并具备防水防尘性能。 3.1.3.2 控制面板 控制面板采用触摸屏，尺寸不小于12in，操作应简便，安装位置应便于操作与观察，并能实时显示运行状态。 3.1.3.3 安全保护 装置应具备漏电保护、过载保护及动作异常保护功能，并在易触及位置设置急停开关。电气部件应与粉尘隔离，防止电气故障。车削或切割异常时应自动停止并报警。 3.1.4 粉尘处理系统 粉尘处理方式可采用水喷淋或抽尘方式，粉尘不得直接排放，应进行预处理后便于收集清理，工作过程应满足职业健康要求。 3.1.5 车削系统 3.1.5.1 车削系统由转动夹持组件、床身导轨组件、车刀夹持组件、顶针组件及走刀组件组成。 3.1.5.2 转动夹持组件 旋转轴线与床身导轨的平行度应符合规定要求。
