本标准规定了钽铁、铌铁精矿中氧化钍含量的测定方法。 本标准适用于钽铁、铌铁精矿中氧化钍量的测定。测定范围：0.001%～0.50%。

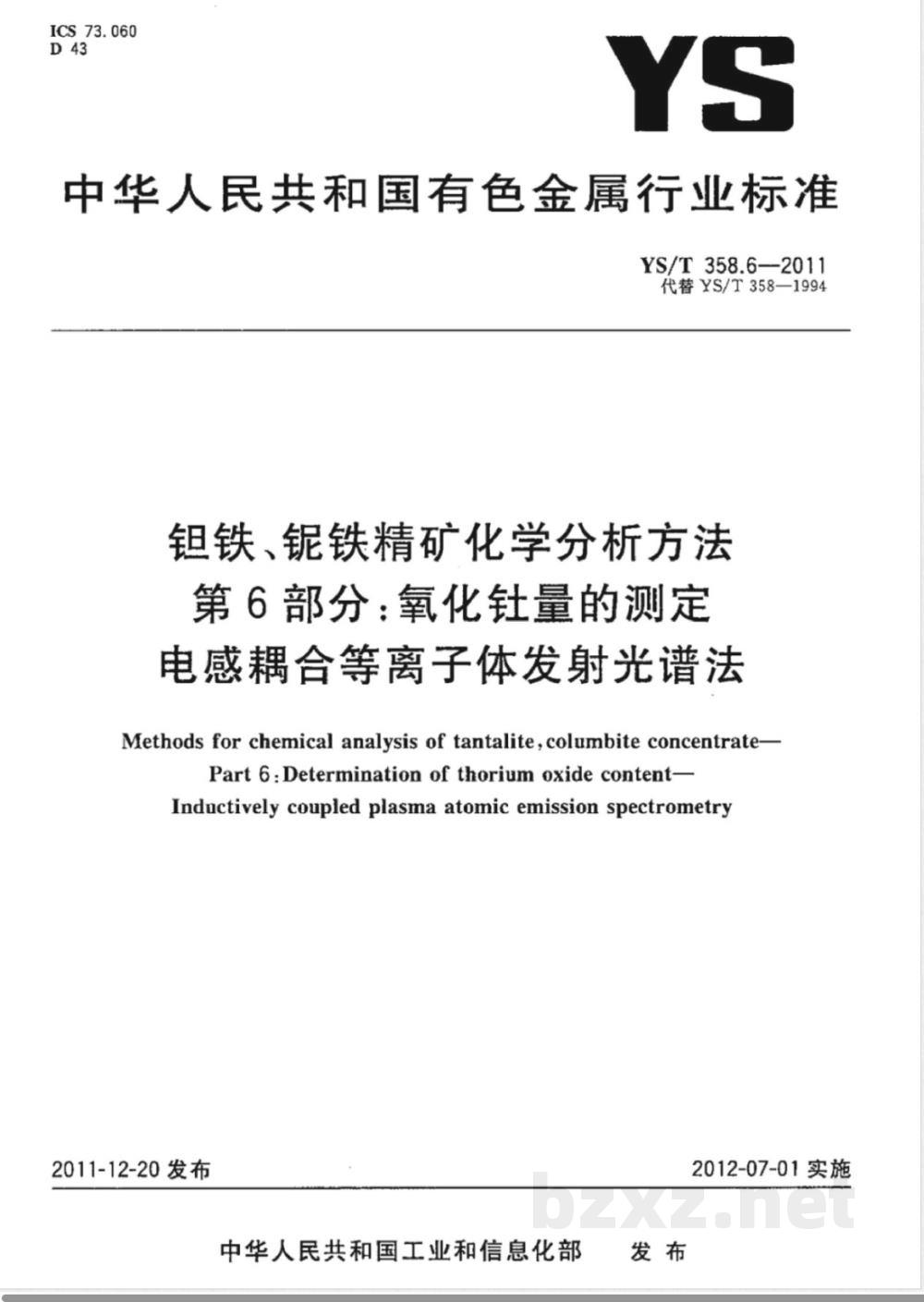

ICS73.060
中华人民共和国有色金属行业标准YS/T358.6--2011
代替YS/T358-1994
钼铁、锯铁精矿化学分析方法
第6部分：氧化针量的测定
电感耦合等离子体发射光谱法
Methodsforchemicalanalysisoftantalitecolumbiteconcentrate-Part6.Determinationofthoriumoxidecontent-Inductivelycoupledplasmaatomicemissionspectrometry2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

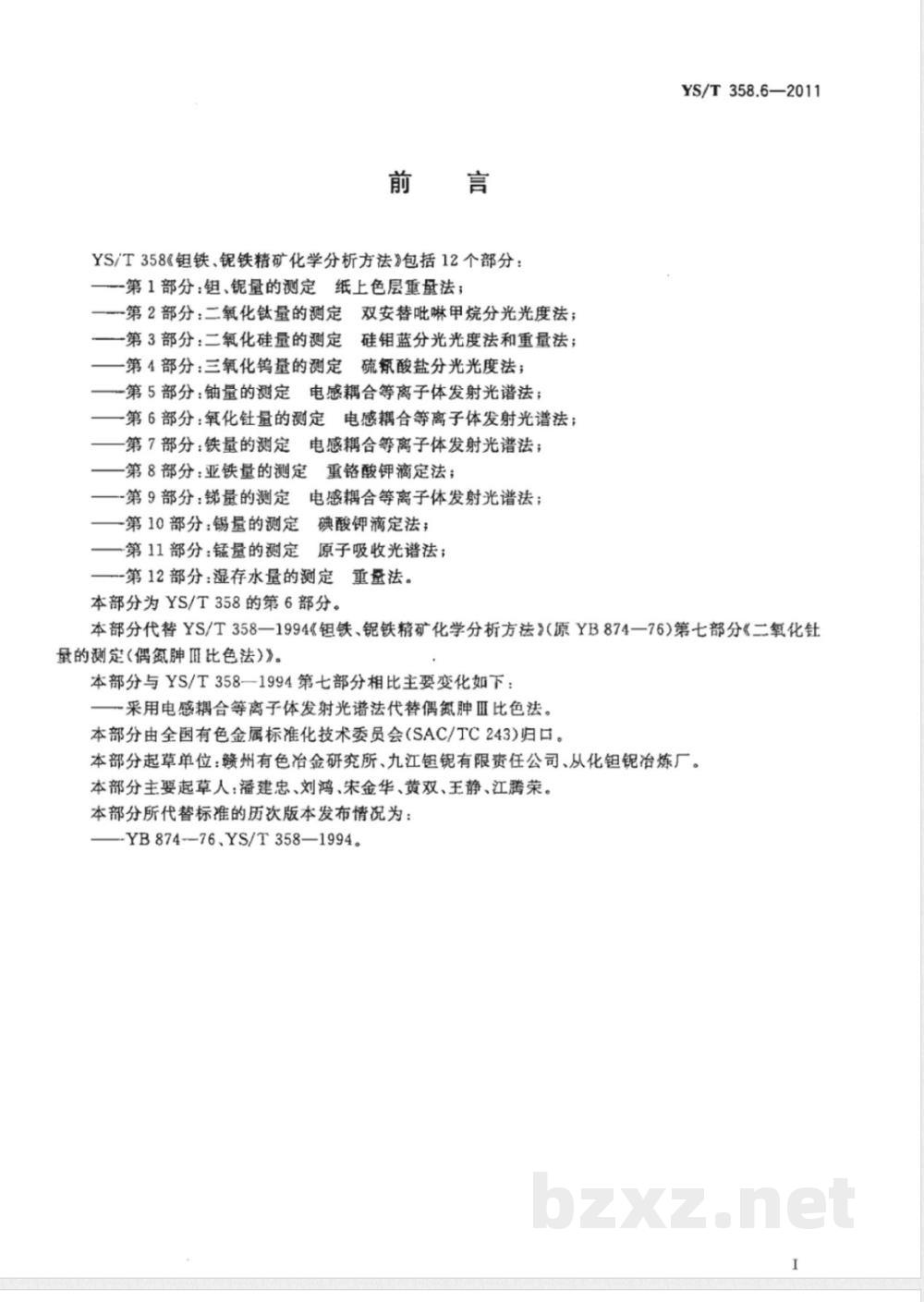

YS/T358《钼铁、锯铁精矿化学分析方法》包括12个部分：-第1部分：、锯量的测定纸上色层重量法；第2部分：二氧化钛量的测定双安替吡啉甲烷分光光度法；一第3部分：二氧化硅量的测定硅钼蓝分光光度法和重量法；一第4部分：三氧化钨量的测定硫酸盐分光光度法；第5部分：铀量的测定电感耦合等离子体发射光谱法；一第6部分：氧化针量的测定电感耦合等离子体发射光谱法；一第7部分：铁量的测定电感耦合等离子体发射光谱法；第8部分：亚铁量的测定重铬酸钾滴定法；-第9部分：锑量的测定电感耦合等离子体发射光谱法；一第10部分：锡量的测定碘酸钾滴定法；一第11部分：锰量的测定原子吸收光谱法；-第12部分：湿存水量的测定
重量法。
本部分为YS/T358的第6部分。
YS/T358.6—2011
本部分代替YS/T358一1994《铁、锯铁精矿化学分析方法》（原YB874一76）第七部分《二氧化针量的测定(偶氮肿Ⅲ比色法)》。本部分与YS/T358—1994第七部分相比主要变化如下：一采用电感耦合等离子体发射光谱法代替偶氮肿Ⅲ比色法。本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分起草单位：赣州有色冶金研究所、九江有限责任公司、从化钼锯冶炼厂。本部分主要起草人：潘建忠、刘鸿、宋金华、黄双、王静、江腾荣。本部分所代替标准的历次版本发布情况为：-YB874--76.YS/T358—1994。

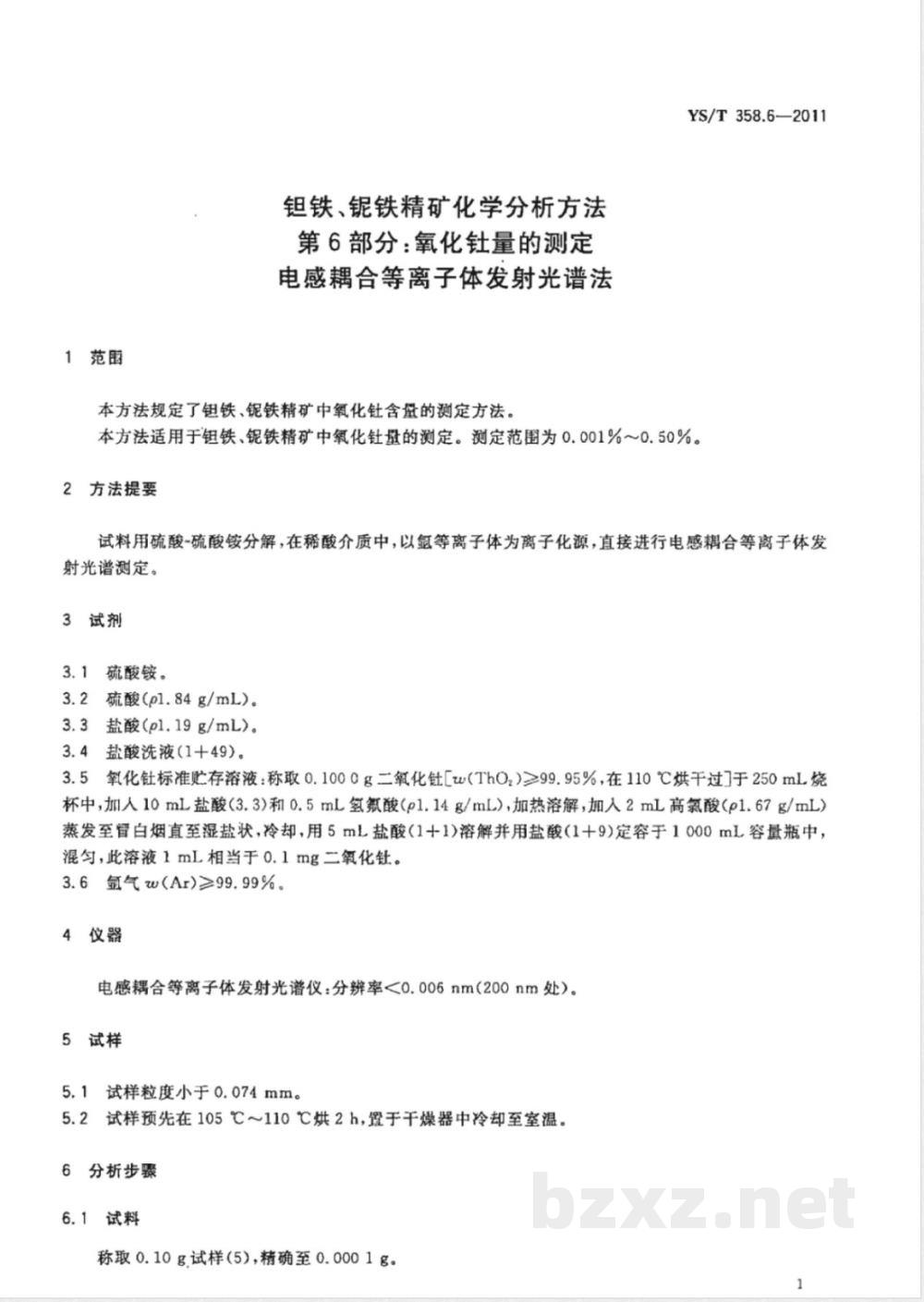

1范围
铁、锯铁精矿化学分析方法
第6部分：氧化针量的测定
电感耦合等离子体发射光谱法
本方法规定了钼铁、铁精矿中氧化针含量的测定方法。YS/T358.6—2011bzxz.net
本方法适用于钮铁、锯铁精矿中氧化针量的测定。测定范围为0.001%～0.50%。2方法提要
试料用硫酸-硫酸铵分解，在稀酸介质中，以氩等离子体为离子化源，直接进行电感耦合等离子体发射光谱测定。
3试剂
3.1硫酸铵。
3.2硫酸(pl.84g/mL)。
3.3盐酸(pl.19g/mL)。
3.4盐酸洗液（1+49）。
3.5氧化针标准贮存溶液：称取0.1000g二氧化针[w（ThO,)≥99.95%，在110℃烘干过于250mL烧杯中，加人10mL盐酸（3.3）和0.5mL氢氟酸（p1.14g/mL），加热溶解，加入2mL高氯酸（p1.67g/mL）蒸发至冒白烟直至湿盐状，冷却，用5mL盐酸（1十1）溶解并用盐酸（1十9）定容于1000mL容量瓶中，混匀，此溶液1mL相当于0.1mg二氧化针。3.6氩气w(Ar)≥99.99%。
4仪器
电感耦合等离子体发射光谱仪：分辨率<0.006nm(200nm处）。5试样
5.1试样粒度小于0.074mm。
5.2试样预先在105℃～110℃烘2h，置于干燥器中冷却至室温。6分析步骤
6.1试料
称取0.10g试样（5)，精确至0.0001g。1
YS/T358.6—2011

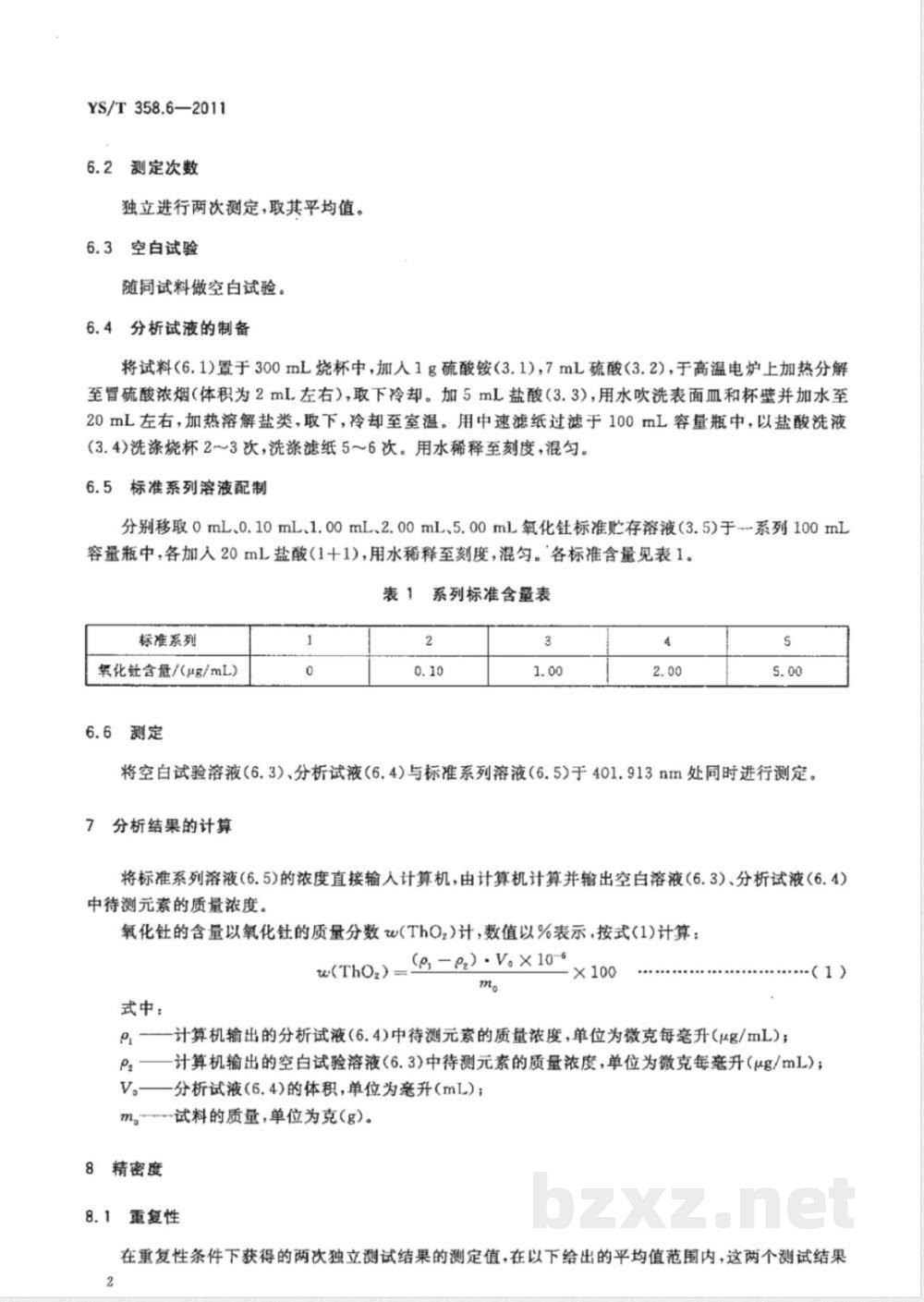

6.2测定次数
独立进行两次测定，取其平均值。6.3空白试验
随同试料做空白试验。
6.4分析试液的制备
将试料(6.1)置于300nL烧杯中，加入1g硫酸铵（3.1),7mL硫酸（3.2)，于高温电炉上加热分解至胃硫酸浓烟（体积为2mL左右），取下冷却。加5mL盐酸（3.3），用水吹洗表面皿和杯壁并加水至20mL左右，加热溶解盐类，取下，冷却至室温。用中速滤纸过滤于100mL容量瓶中，以盐酸洗液(3.4)洗涤烧杯2~3次，洗涤滤纸56次。用水稀释至刻度，混匀。6.5标准系列溶液配制
分别移取0mL、0.10mL、1.00mL、2.00mL、5.00mL氧化针标准贮存溶液（3.5)于--系列100mL容量瓶中，各加人20mL盐酸（1十1)，用水稀释至刻度，混勾。各标准含量见表1。表1系列标准含量表
标准系列
氧化针含量/(μg/mL)
6.6测定
将空白试验溶液(6.3)、分析试液（6.4)与标准系列溶液（6.5)于401.913nm处同时进行测定。7分析结果的计算
将标准系列溶液（6.5)的浓度直接输人计算机，由计算机计算并输出空白溶液(6.3）、分析试液（6.4）中待测元素的质量浓度。
氧化的含量以氧化针的质量分数w(ThO,)计，数值以%表示，按式(1)计算：(e, -P2) . V×10-6
（ThO）=
式中：
P1———计算机输出的分析试液(6.4)中待测元素的质量浓度，单位为微克每毫升(μg/mL)；-（1)
P2——计算机输出的空白试验溶液(6.3)中待测元素的质量浓度，单位为微克每毫升(μg/mL)；V。一分析试液(6.4)的体积，单位为毫升（mL)；m。试料的质量，单位为克(g)。8精密度
8.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果2
YS/T358.6—2011

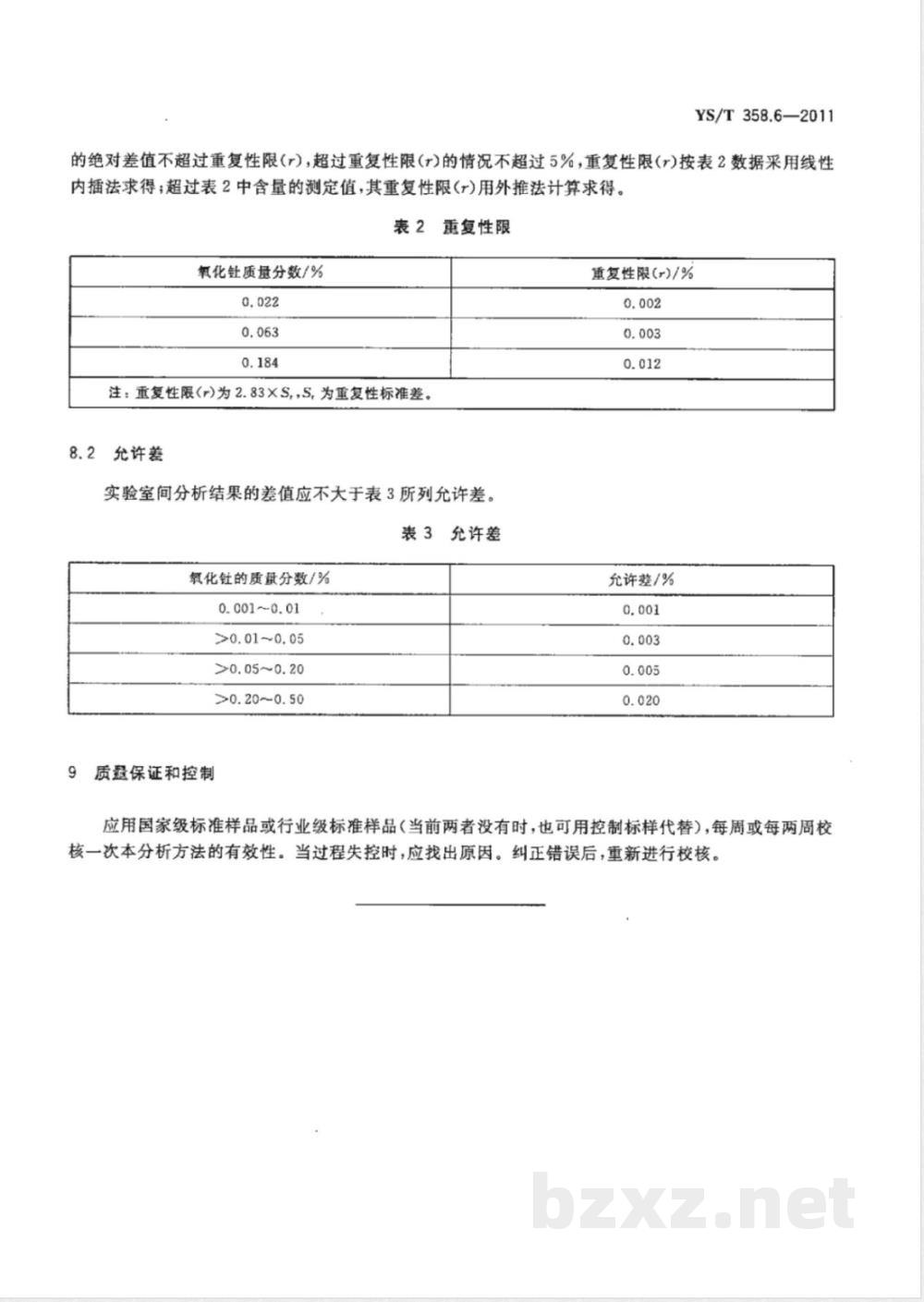

的绝对差值不超过重复性限(r)，超过重复性限(r)的情况不超过5%，重复性限(r)按表2数据采用线性内插法求得；超过表2中含量的测定值，其重复性限(r)用外推法计算求得。表2重复性限
氧化针质量分数/%
注：重复性限(r)为2.83×S,,S,为重复性标准差。8.2允许差
实验室间分析结果的差值应不大于表3所列允许差。表3允许差
氧化针的质量分数/%
0.0010.01
>0.01~0.05
>0.05~0.20
>0.20~0.50
质盘保证和控制
重复性限(r)/%
允许差/%
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样代替），每周或每两周校核一次本分析方法的有效性。当过程失控时，应找出原因。纠正错误后，重新进行校核。YS/T358.6-2011
中华人民共和国有色金展
行业标准
钽铁、锯铁精矿化学分析方法
第6部分：氧化针量的测定
电感耦合等离子体发射光谱法
YS/T358.6—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045)网址www.spc.nct.cn
总编室：(010)64275323
发行中心：(010)51780235
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
5字数7千字
2012年6月第一版
2012年6月第一次印刷
书号：155066·2-23587定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
