YS/T 1034-2015
基本信息
标准号： YS/T 1034-2015
中文名称：氧化铝生产过程草酸钠脱除技术规范
标准类别：其他行业标准
英文名称：Technical specification for oxalate removing on alumina production process
标准状态：现行
发布日期：2015-04-30
实施日期：2015-10-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>有色金属>>77.120.10铝和铝合金
中标分类号：冶金>>冶金综合>>H05结构要素
关联标准
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0
出版日期：2015-10-01
相关单位信息
起草人：程仁策、赵瑜、韩美东、杨青艳、姜日鑫、刘川
起草单位：山东南山铝业股份有限公司、中国铝业股份有限公司郑州研究院、云南铝业股份有限公司
归口单位：全国有色金属标准化技术委员会(SAC/TC 243)
提出单位：全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：中华人民共和国工业和信息化部
主管部门：全国有色金属标准化技术委员会(SAC/TC 243)
标准简介
本标准规定了拜耳法生产氧化铝过程中草酸钠脱除工艺的术语和定义、设备要求及生产工艺要求等。
本标准适用于拜耳法生产氧化铝过程中草酸钠的苛化脱除工艺。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本标准负责起草单位:山东南山铝业股份有限公司。
本标准参加起草单位:中国铝业股份有限公司郑州研究院、云南铝业股份有限公司。
本标准主要起草人:程仁策、赵瑜、韩美东、杨青艳、姜日鑫、刘川。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB50530 氧化铝厂工艺设计规范
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本标准负责起草单位:山东南山铝业股份有限公司。
本标准参加起草单位:中国铝业股份有限公司郑州研究院、云南铝业股份有限公司。
本标准主要起草人:程仁策、赵瑜、韩美东、杨青艳、姜日鑫、刘川。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB50530 氧化铝厂工艺设计规范
标准图片预览
标准内容

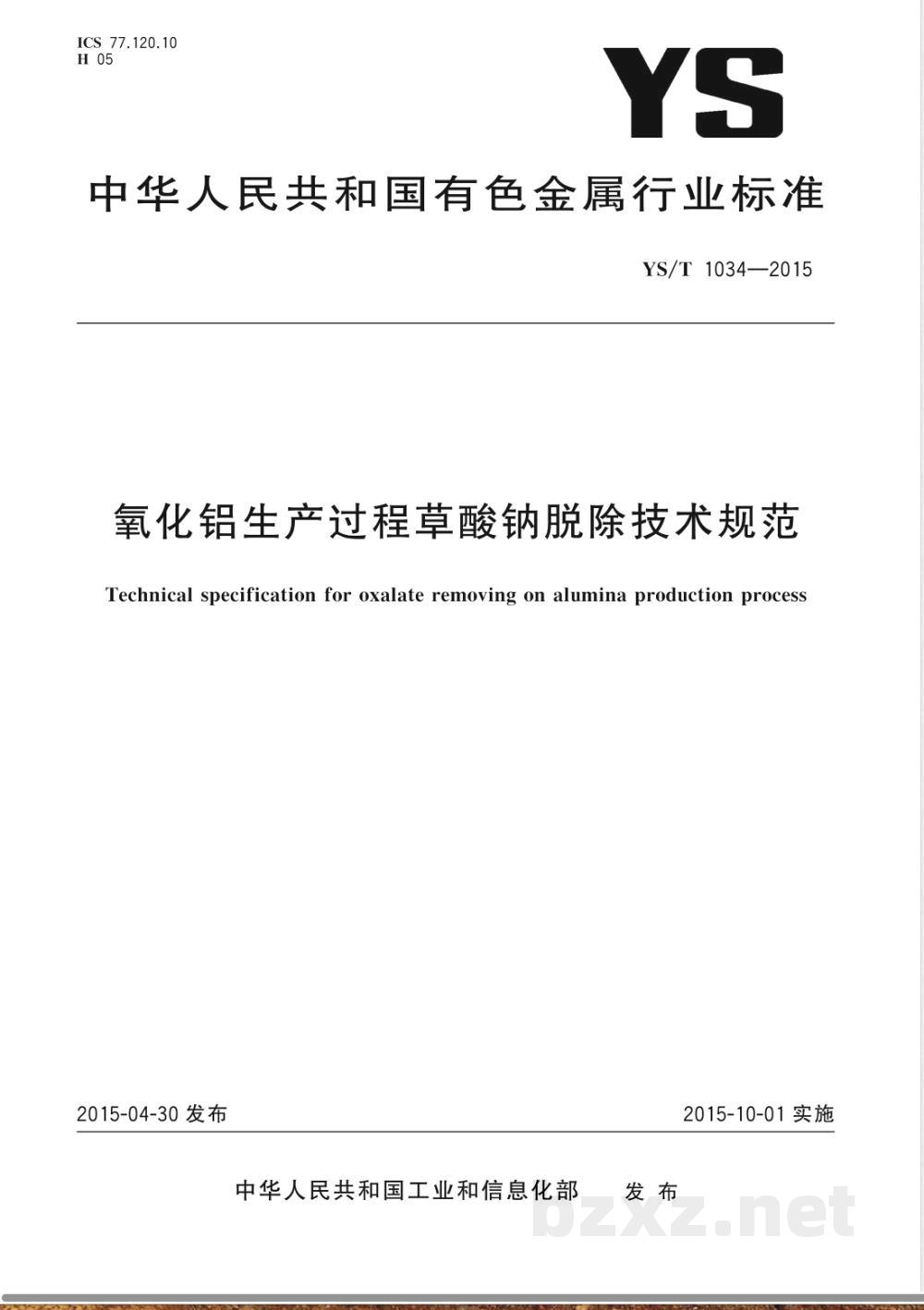

ICS77.120.10
中华人民共和国有色金属行业标准YS/T1034—2015
氧化铝生产过程草酸钠脱除技术规范Technical specification for oxalate removing on alumina production process2015-04-30发布
中华人民共和国工业和信息化部发布
2015-10-01实施

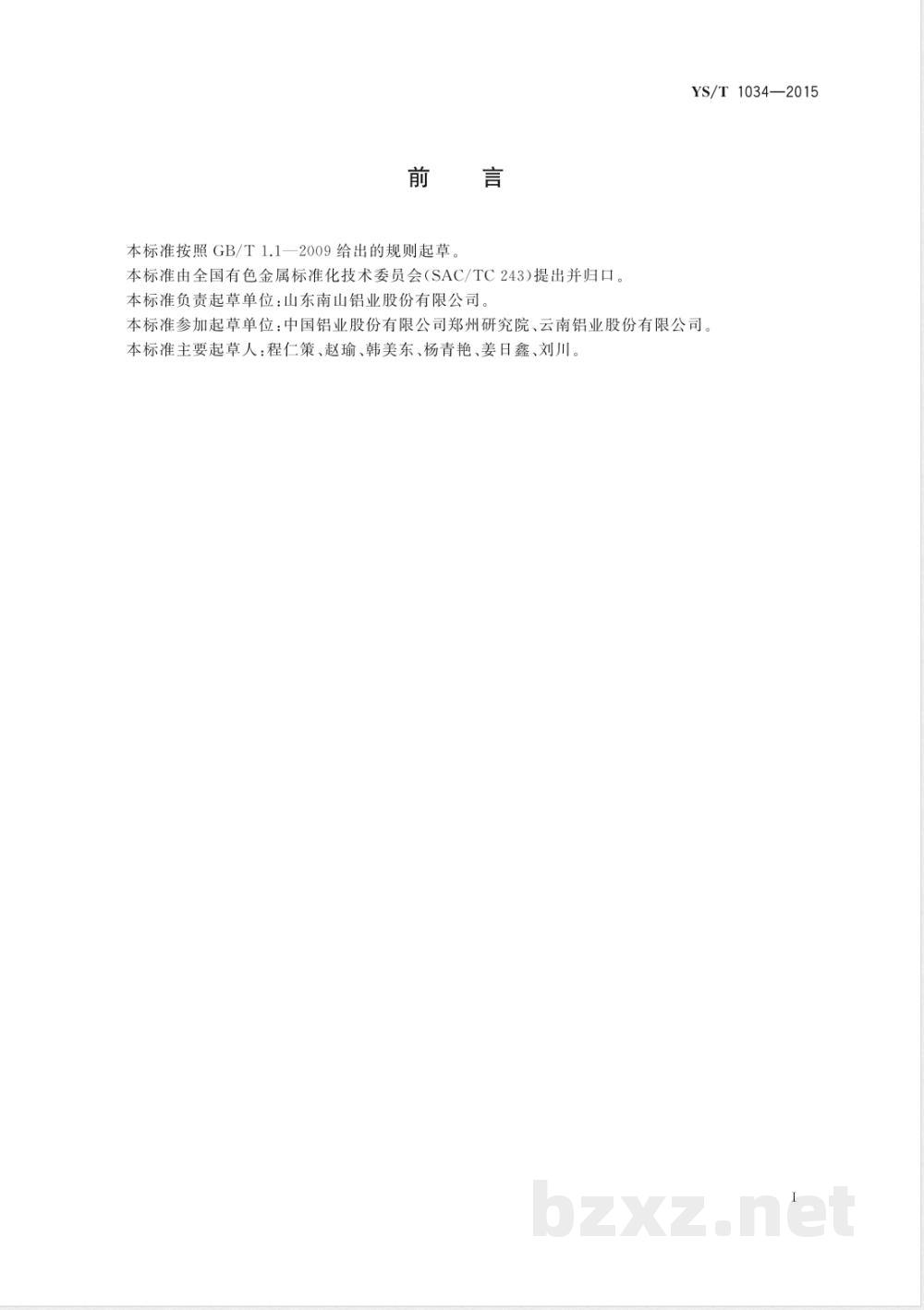

本标准按照GB/T1.1一2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口本标准负责起草单位：山东南山铝业股份有限公司。YS/T1034—2015
本标准参加起草单位：中国铝业股份有限公司郑州研究院、云南铝业股份有限公司。本标准主要起草人：程仁策、赵瑜、韩美东、杨青艳、姜日鑫、刘川，1范围

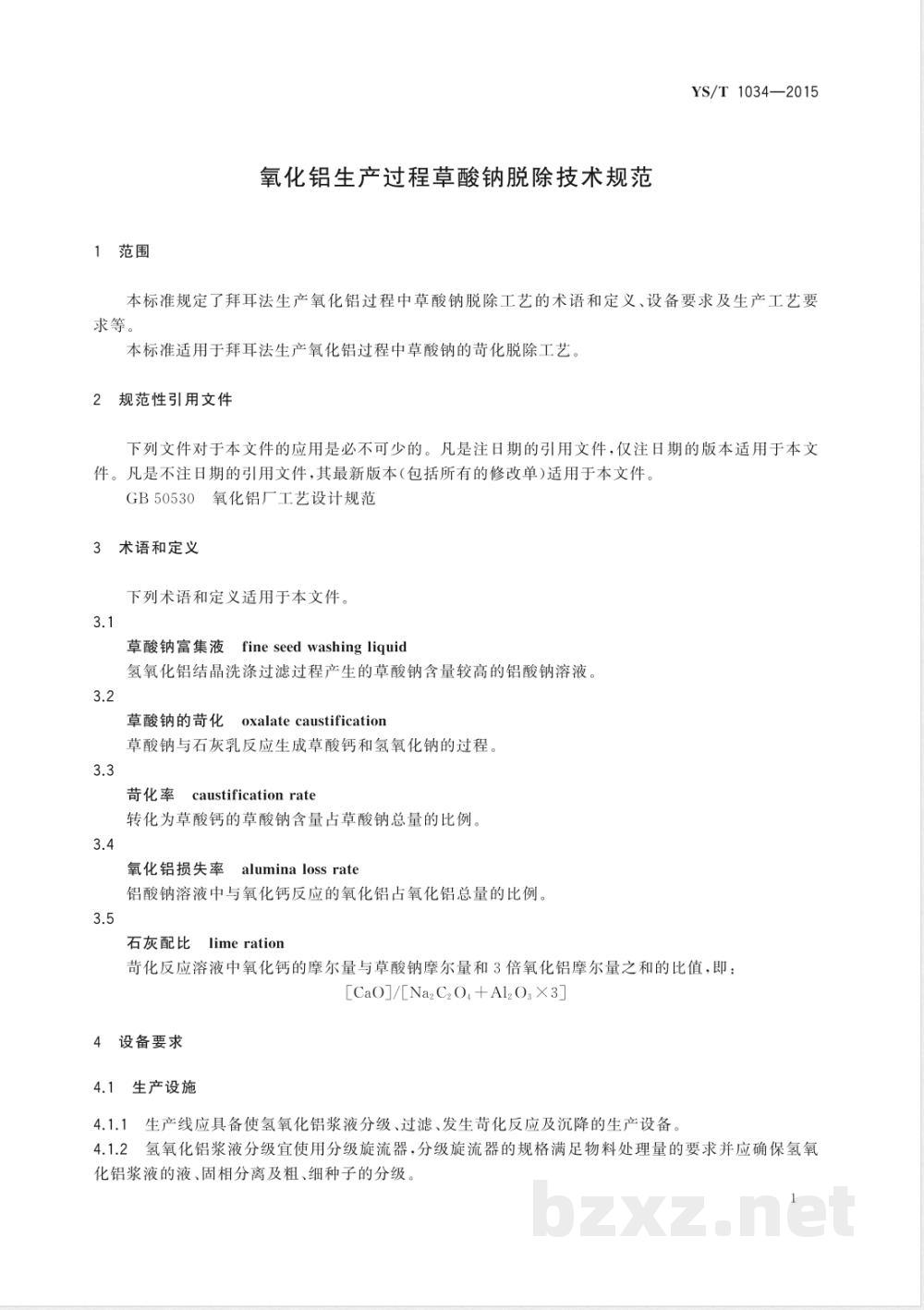

氧化铝生产过程草酸钠脱除技术规范YS/T1034—2015
本标准规定了拜耳法生产氧化铝过程中草酸钠脱除工艺的术语和定义、设备要求及生产工艺要求等。
本标准适用于拜耳法生产氧化铝过程中草酸钠的苛化脱除工艺。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB50530氧化铝厂工艺设计规范
术语和定义
下列术语和定义适用于本文件。3.1
草酸钠富集液
fineseedwashingliquid
氢氧化铝结晶洗涤过滤过程产生的草酸钠含量较高的铝酸钠溶液。3.2
草酸钠的苛化
oxalatecaustification
草酸钠与石灰乳反应生成草酸钙和氢氧化钠的过程。3.3
苛化率
caustification rate
转化为草酸钙的草酸钠含量占草酸钠总量的比例。3.4
alumina loss rate
氧化铝损失率
铝酸钠溶液中与氧化钙反应的氧化铝占氧化铝总量的比例。3.5
石灰配比
limeration免费标准bzxz.net
苛化反应溶液中氧化钙的摩尔量与草酸钠摩尔量和3倍氧化铝摩尔量之和的比值，即：LCaO/LNa2CO4+Al2OX3
4设备要求
生产设施
4.1.1生产线应具备使氢氧化铝浆液分级、过滤、发生苛化反应及沉降的生产设备4.1.2氢氧化铝浆液分级宜使用分级旋流器，分级旋流器的规格满足物料处理量的要求并应确保氢氧化铝浆液的液、固相分离及粗、细种子的分级。1
YS/T1034—2015
4.1.3细种子浆液采用过滤机过滤，过滤机的规格满足浆液处理量的要求，一般要求进行二次过滤处理。
4.1.4苛化反应槽及沉降槽满足苛化反应的时间及固液分离的要求，材质宜为钢板。4.1.5氢氧化铝浆液分级、过滤设备及沉降设备要求按GB50530执行。4.2
分析仪器和检测设备
草酸钠的检测建议使用离子色谱仪，氧化钠、氧化铝、氧化钙及固含的检测可使用常规分析仪器。5生产工艺要求
技术原理
草酸钠脱除过程是将草酸钠富集液与石灰乳混合进行苛化反应以达到脱除草酸的目的。反应原理为：
Ca(OH)+H,O+NaC,O4=CaCO:H,O+2NaOH5.2
一般要求
当系统草酸钠含量过高时，开启草酸钠脱除流程。企业应根据产品质量要求及生产设备条件等因素确定生产工艺流程（见图1)和工艺参数（见表1），并做好各项工艺参数的检测和记录工作，工艺参数检测频次见表2。
氢氧化
铝浆液
草酸钠富集液
石灰配比
苛化时间/h
苛化率/%
氧化铝损失率/%
草酸钠
富集液
工艺流程图
生产工艺参数
工艺参数控制范围
Naz 0<30 g/L, Naz C2 04 /Na2 0>30 %[CaO]/[NazC2O+Al2O:X3]=0.7
5.3分级
物料名称
草酸钠富集液
石灰乳
苛化底流、溢流
表2工艺参数检测频次
检测项目
Na2O、Al2O3
浮游物
NaaCO4
Na2O、Al2O3
固体含量
使用旋流器实现氢氧化铝浆液的液、固相的分离及粗、细种子的分级。旋流分级后的溢流进入过滤机进行过滤。5.4
YS/T1034—2015
检测频次
2h一次
4h一次
24h一次
8h一次
2h一次
24h一次
24h一次
物料一般需经过两级过滤处理，在过滤过程中要控制好洗水的加人量以及洗水的温度，5.4.1
一级滤饼加人热水后进行二级过滤，二级过滤产生的滤液即为草酸钠富集液，草酸钠富集液的各项指标要满足苛化反应的要求5.5
苛化反应
苛化反应时间宜为0.5h～1h。
石灰乳中有效钙CaO，的质量浓度控制在100g/L～150g/L，尽可能稳定5.6沉降
沉降槽的溢流送往赤泥洗涤。
沉降槽的底流送往赤泥堆场。
YS/T1034-2015
中华人民共和国有色金属
行业标准
氧化铝生产过程草酸钠脱除技术规范YS/T1034—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.gb168.cn
服务热线：400-168-0010
010-68522006
2015年12月第一版
书号：155066·2-29186
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
