YS/T 630-2016氧化铝化学分析方法 杂质元素含量的测定 电感耦合等离子体原子发射光谱法

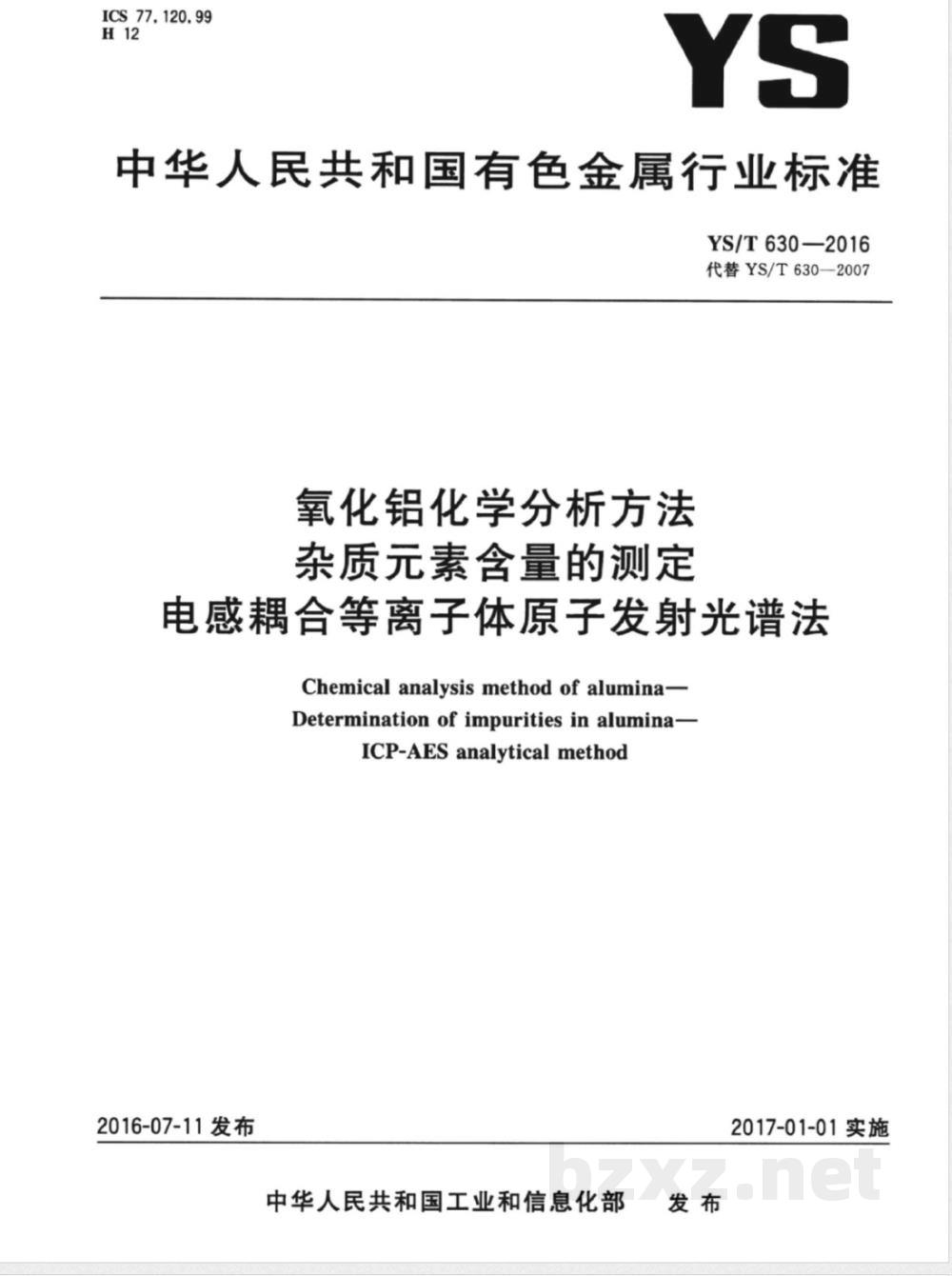

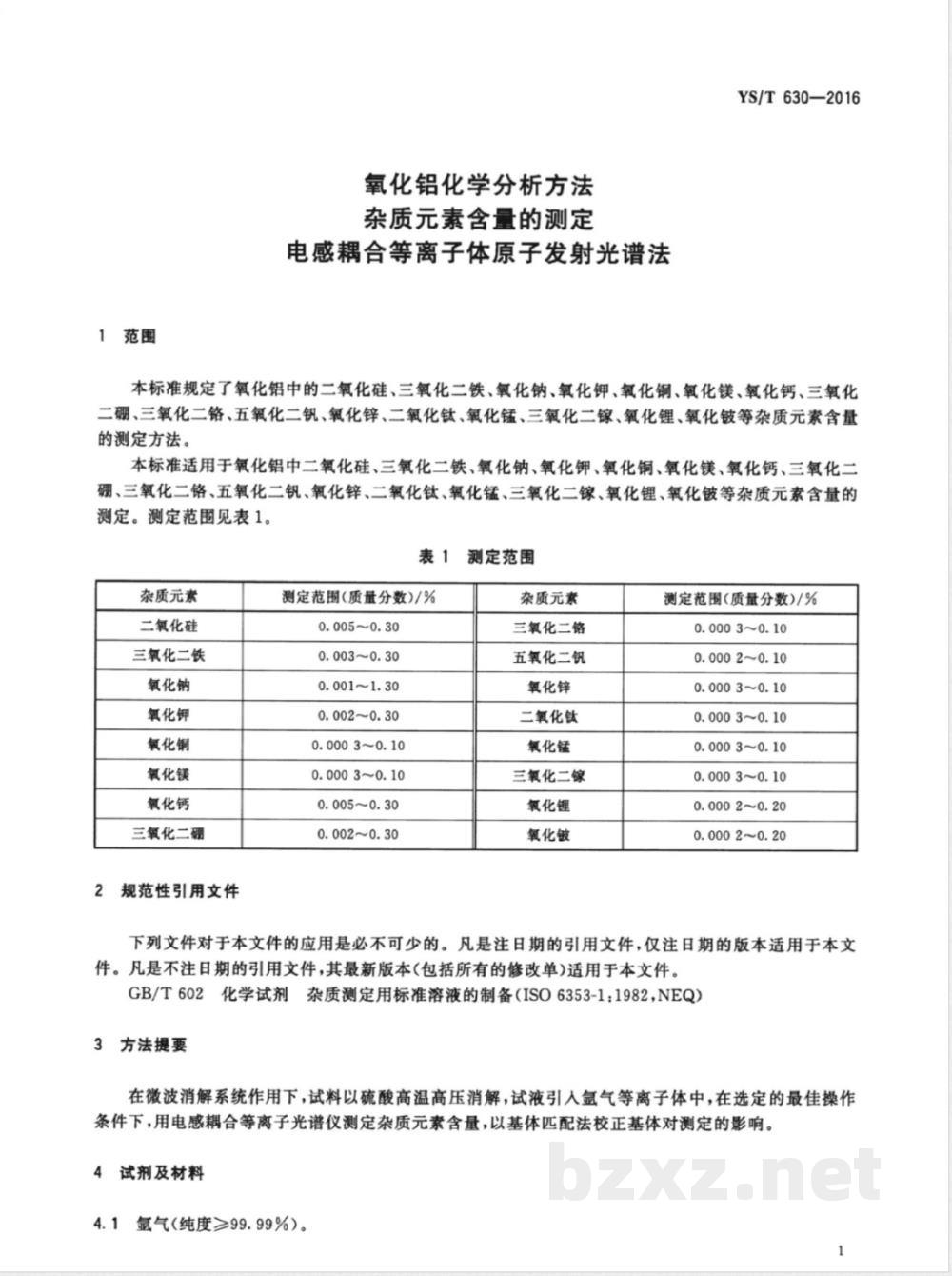

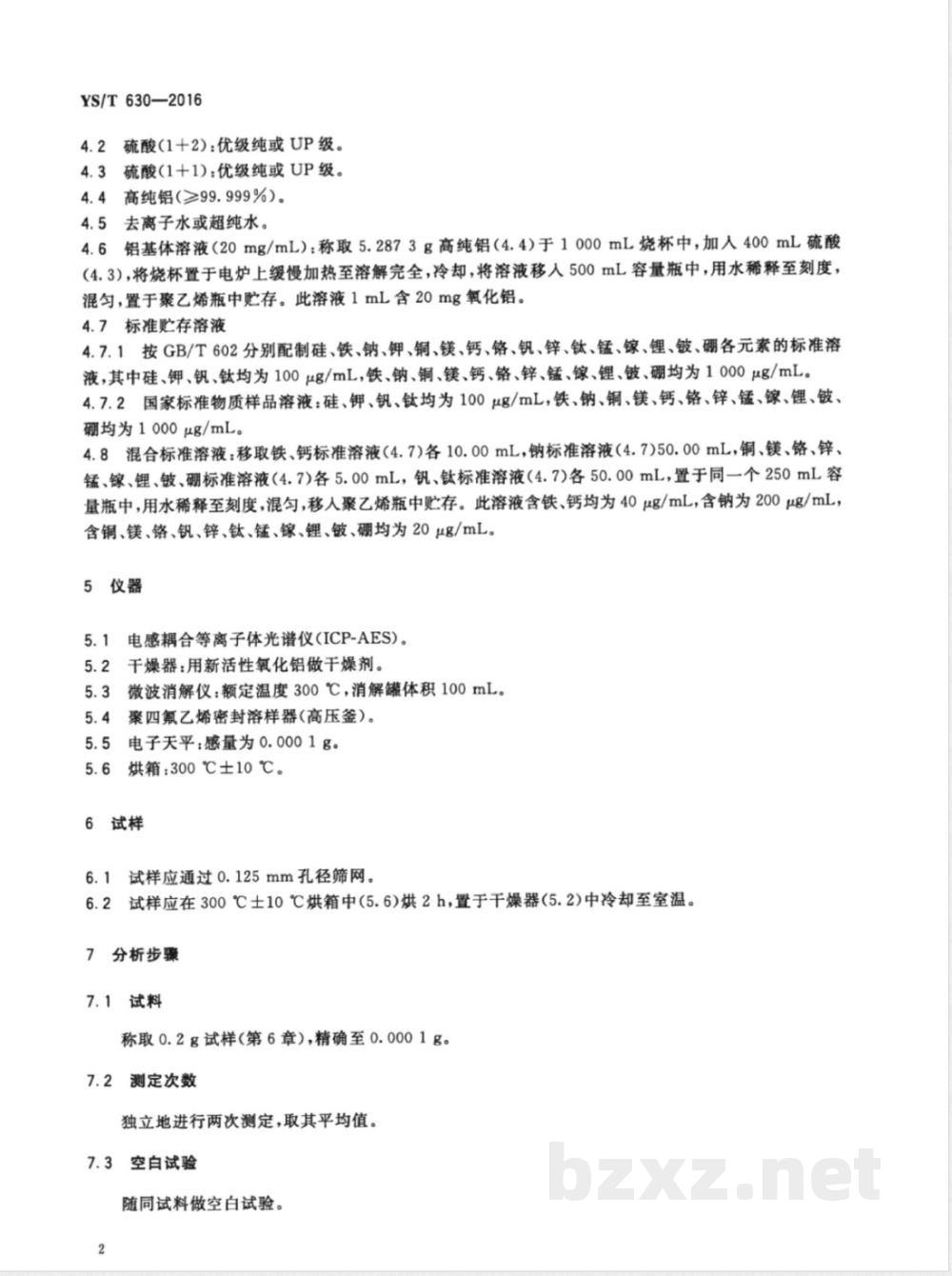

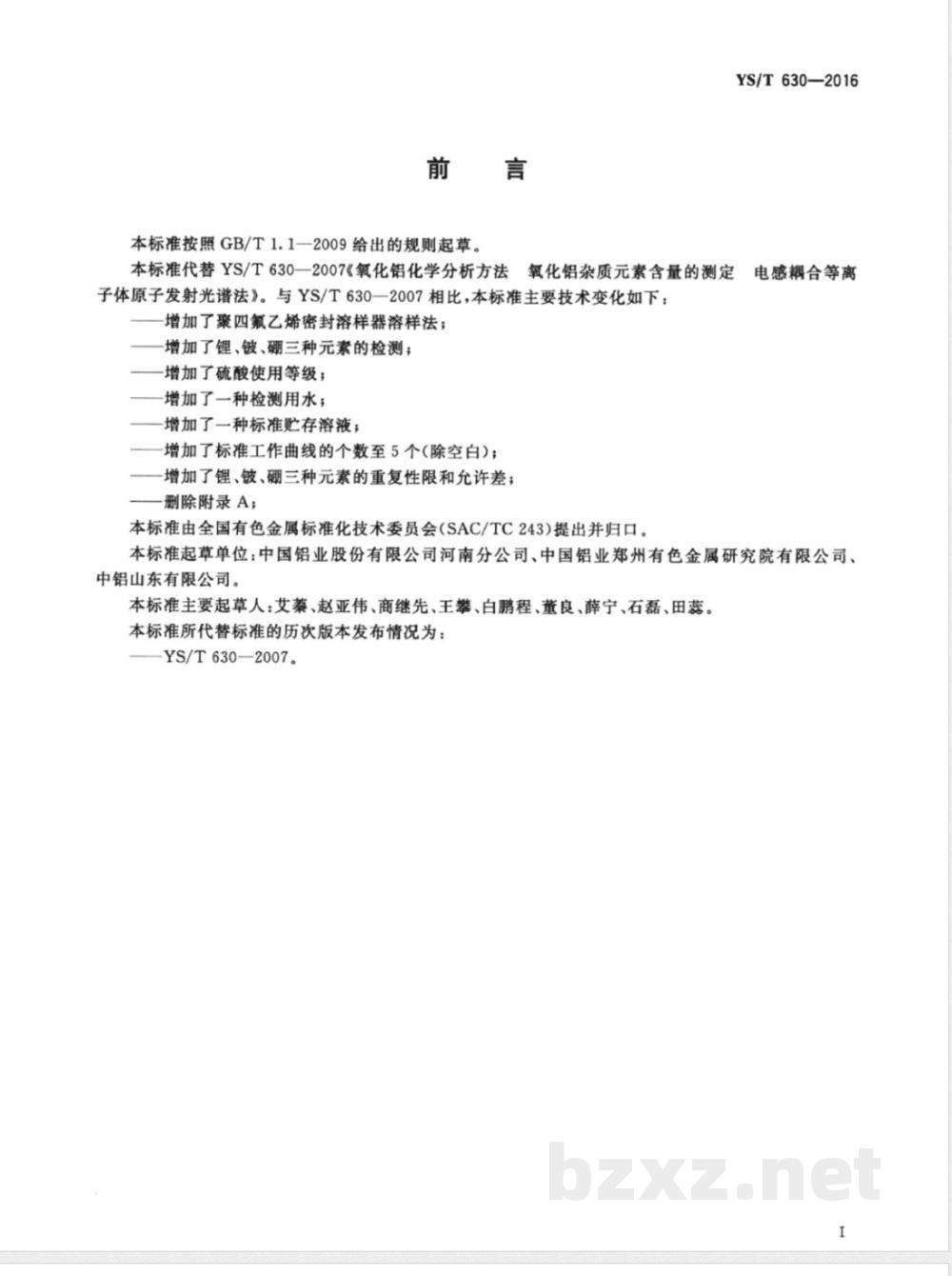

ICS 77.120.99 H12 YS 中华人民共和国有色金属行业标准 YS/T 630-2016 代替 YS/T 630—2007 氧化铝化学分析方法 杂质元素含量的测定 电感耦合等离子体原子发射光谱法 Chemical analysis method of alumina — Determination of impurities in alumina — ICP-AES analytical method 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准代替YS/T 630—2007《氧化铝化学分析方法 氧化铝杂质元素含量的测定 电感耦合等离子体原子发射光谱法》。 与YS/T 630—2007相比，主要技术变化如下：增加聚四氟乙烯密封溶样器溶样法；增加锂、铍、硼三种元素检测；增加硫酸使用等级；增加一种检测用水；增加一种标准贮存溶液；标准工作曲线个数增加至5个（除空白）；增加锂、铍、硼重复性限和允许差；删除附录A。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 起草单位：中国铝业股份有限公司河南分公司、中国铝业郑州有色金属研究院有限公司、中铝山东有限公司。 主要起草人：艾、赵亚伟、商继先、王攀、白鹏程、董良、薛宁、石磊、田蕊。 1 范围 本标准规定了氧化铝中多种杂质元素含量的测定方法，包括二氧化硅、三氧化二铁、氧化钠、氧化钾、氧化铜、氧化镁、氧化钙、三氧化二硼、三氧化二铬、五氧化二钒、氧化锌、二氧化钛、氧化锰、三氧化二镓、氧化锂、氧化铍等。 适用于上述杂质元素含量测定，测定范围见表1。 表1 测定范围（质量分数/%） 二氧化硅：0.005～0.30 三氧化二铁：0.003～0.30 氧化钠：0.001～1.30 氧化钾：0.002～0.30 氧化铜：0.0003～0.10 氧化镁：0.0003～0.10 氧化钙：0.005～0.30 三氧化二硼：0.002～0.30 三氧化二铬：0.0003～0.10 五氧化二钒：0.0002～0.10 氧化锌：0.0003～0.10 二氧化钛：0.0003～0.10 氧化锰：0.0003～0.10 三氧化二镓：0.0003～0.10 氧化锂：0.0002～0.20 氧化铍：0.0002～0.20 2 规范性引用文件 GB/T 602 化学试剂杂质测定用标准溶液的制备（ISO 6353-1：1982，NEQ） 3 方法提要 在微波消解系统作用下，试料以硫酸在高温高压条件下消解，试液引入氩气等离子体中，在最佳操作条件下采用电感耦合等离子体原子发射光谱仪测定杂质元素含量，并采用基体匹配法校正基体干扰。 4 试剂及材料 4.1 氩气：纯度≥99.99%。 4.2 硫酸（1+2）：优级纯或UP级。 4.3 硫酸（1+1）：优级纯或UP级。 4.4 高纯铝（≥99.999%）。 4.5 去离子水或超纯水。 4.6 铝基体溶液（20 mg/mL）：称取5.2873 g高纯铝溶于硫酸中，加热溶解后定容至500 mL，用于制备基体匹配溶液。 4.7 标准贮存溶液：按GB/T 602配制各元素标准溶液，其中Si、K、V、Ti为100 μg/mL；Fe、Na、Cu、Mg、Ca、Cr、Zn、Mn、Ga、Li、Be、B为1000 μg/mL。 4.8 混合标准溶液：由各元素标准溶液按规定体积配制，用于建立工作曲线。
