YS/T 864-2013
基本信息
标准号： YS/T 864-2013
中文名称：铜及铜合金板带箔材表面清洁度检验方法
标准类别：其他行业标准
英文名称：Method of slab band tinsel surface cleanliness analysis of copper and copper alloys
标准状态：已作废
发布日期：2013-04-25
实施日期：2013-09-01
作废日期：2025-05-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>金属材料试验>>77.040.99金属材料的其他试验方法
中标分类号：冶金>>金属理化性能试验方法>>H21金属物理性能试验方法
关联标准
替代情况：被YS/T 864-2024代替
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0
出版日期：2013-09-01
相关单位信息
起草人：赵莉、郑晨飞、葛小牛、王建立、张艳萍、张丽冰、梁琦明、茆耀东、马吉苗、姜业欣、张西军、崔风玉
起草单位：中铝洛阳铜业有限公司、安徽鑫科新材料股份有限公司、宁波兴业鑫泰新型电子材料有限公司、中色奥博特铜铝业有限公司
归口单位：全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：中华人民共和国工业和信息化部
主管部门：全国有色金属标准化技术委员会(SAC/TC 243)
标准简介
本标准规定了铜及铜合金板带箔材表面清洁度的测定方法。
本标准适用于铜及铜合金板带箔材表面清洁度的测定及脱脂前后板带箔材洗净率的测定，以判定清洗剂对铜板带箔材的清洗效果及成品带材表面的洁净程度。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:中铝洛阳铜业有限公司、安徽鑫科新材料股份有限公司、宁波兴业鑫泰新型电子材料有限公司、中色奥博特铜铝业有限公司。
本标准主要起草人:赵莉、郑晨飞、葛小牛、王建立、张艳萍、张丽冰、梁琦明、茆耀东、马吉苗、姜业欣、张西军、崔风玉。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:中铝洛阳铜业有限公司、安徽鑫科新材料股份有限公司、宁波兴业鑫泰新型电子材料有限公司、中色奥博特铜铝业有限公司。
本标准主要起草人:赵莉、郑晨飞、葛小牛、王建立、张艳萍、张丽冰、梁琦明、茆耀东、马吉苗、姜业欣、张西军、崔风玉。
标准图片预览
标准内容

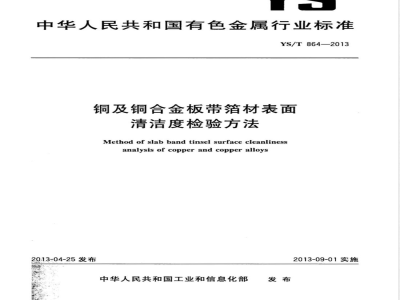

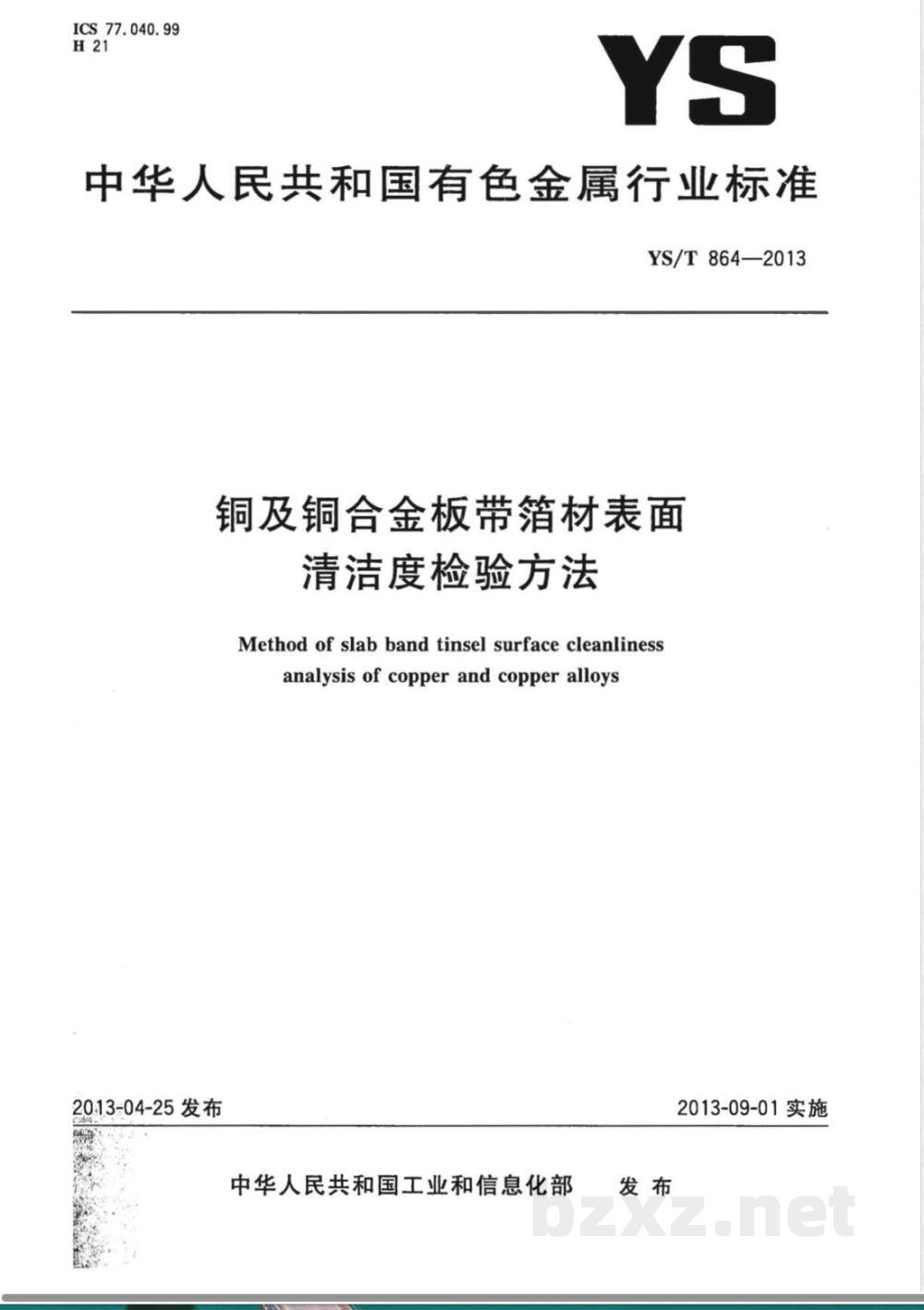

ICS77.040.99
中华人民共和国有色金属行业标准YS/T864—2013
铜及铜合金板带箔材表面
清洁度检验方法
Method of slabband tinsel surface cleanlinessanalysisofcopperandcopperalloys20.13-04-25发布
中华人民共和国工业和信息化部2013-09-01实施

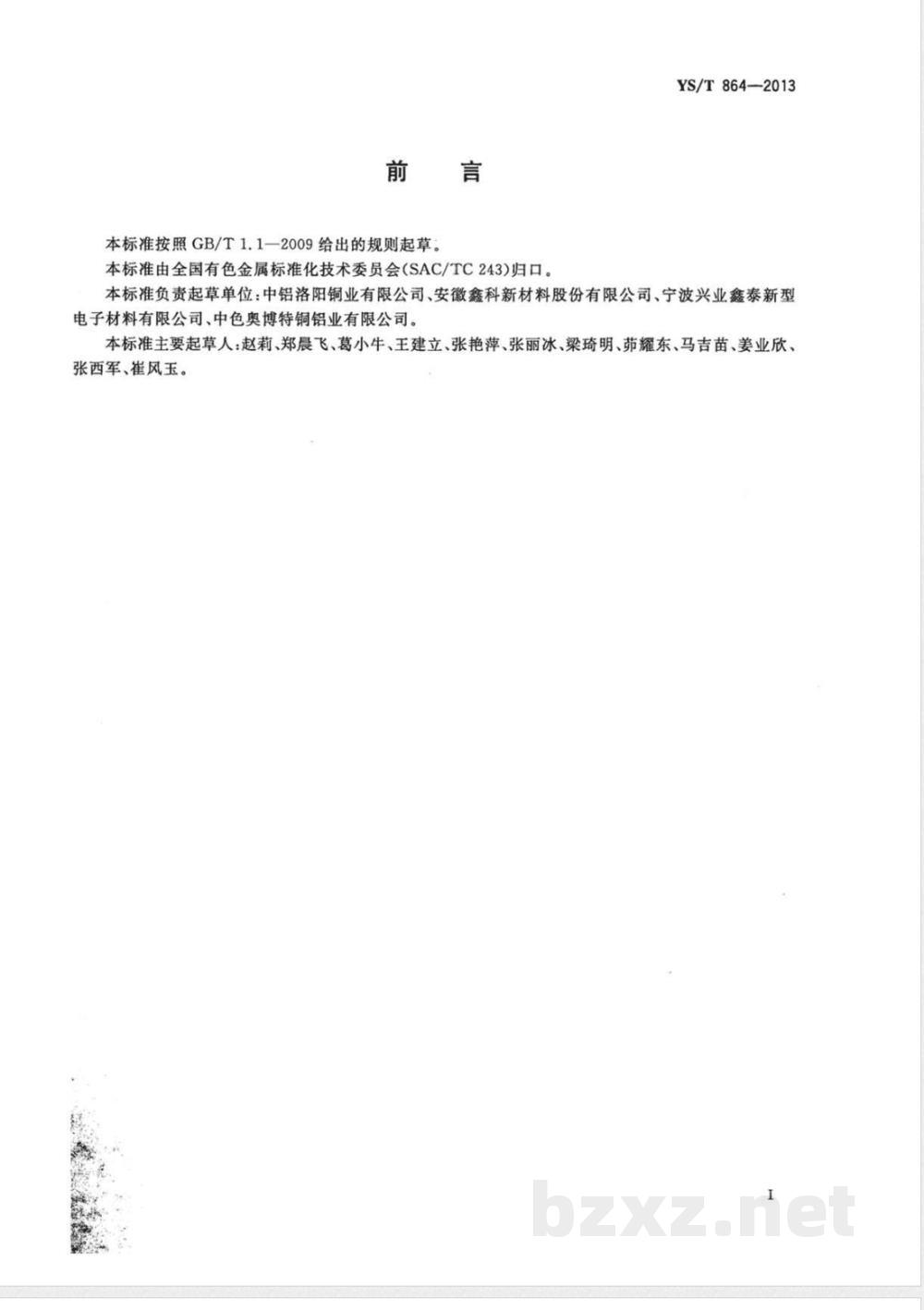

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。YS/T864—2013
本标准负责起草单位：中铝洛阳铜业有限公司、安徽鑫科新材料股份有限公司、宁波兴业鑫泰新型电子材料有限公司、中色奥博特铜铝业有限公司。本标准主要起草人：赵莉、郑晨飞、葛小牛、王建立、张艳萍、张丽冰、梁琦明、苑耀东、马吉苗、姜业欣、张西军、崔风玉。

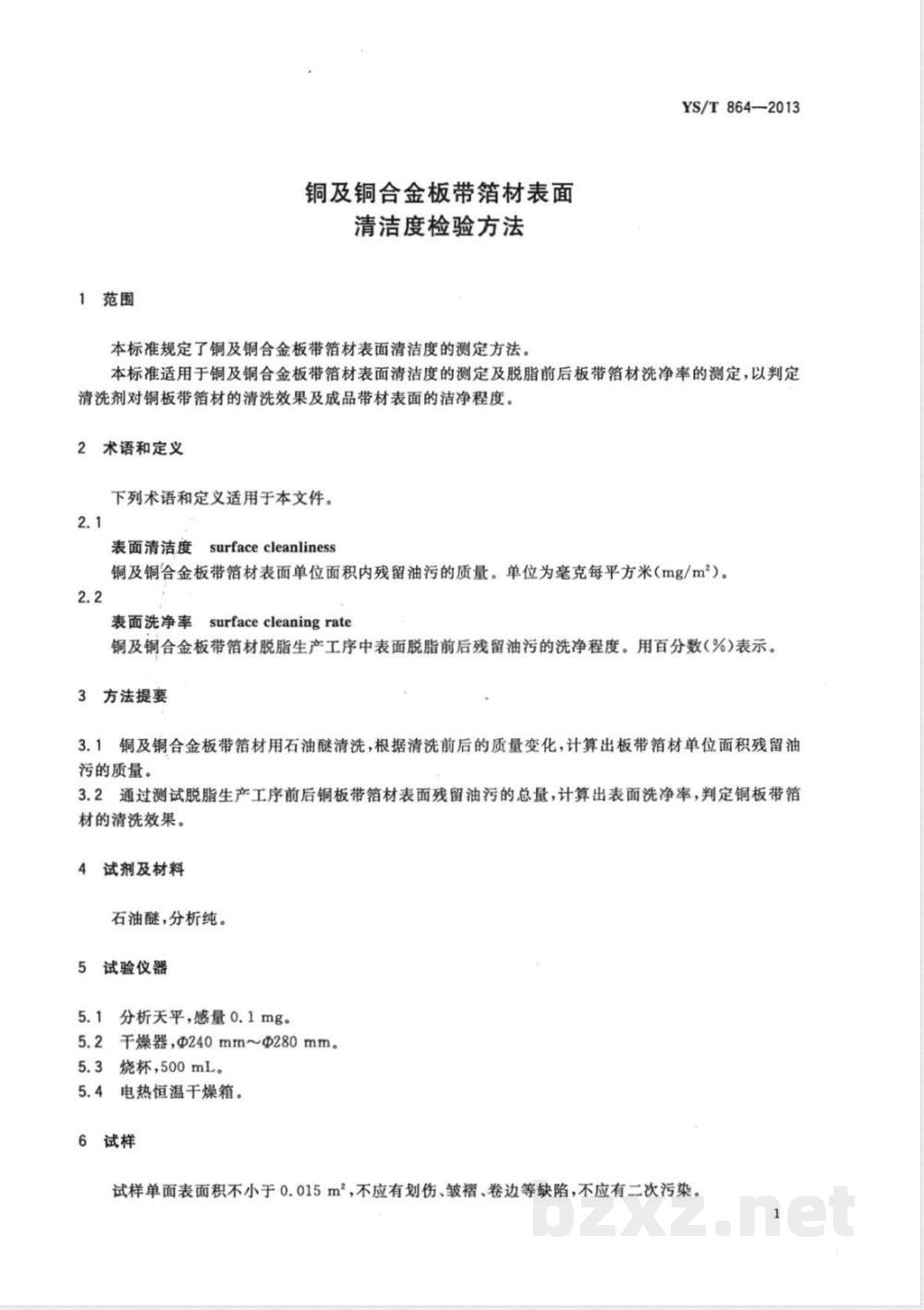

1范围
铜及铜合金板带箔材表面
清洁度检验方法
本标准规定了铜及铜合金板带箔材表面清洁度的测定方法。YS/T864—2013
本标准适用于铜及铜合金板带箔材表面清洁度的测定及脱脂前后板带箔材洗净率的测定，以判定清洗剂对铜板带箔材的清洗效果及成品带材表面的洁净程度。2术语和定义
下列术语和定义适用于本文件。2.1
表面清洁度surfacecleanliness铜及铜合金板带箔材表面单位面积内残留油污的质量。单位为毫克每平方米（mg/m）。2.2
表面洗净率surfacecleaningrate铜及铜合金板带箔材脱脂生产工序中表面脱脂前后残留油污的洗净程度。用百分数（%）表示。3方法提要
3.1铜及铜合金板带箔材用石油醚清洗，根据清洗前后的质量变化，计算出板带箔材单位面积残留油污的质量。
3.2通过测试脱脂生产工序前后铜板带箔材表面残留油污的总量，计算出表面洗净率，判定铜板带箔材的清洗效果。
4试剂及材料
石油醚，分析纯。
5试验仪器
分析天平，感量0.1mg。
5.2干燥器，Φ240mm~@280mm。
5.3烧杯，500mL。
5.4电热恒温干燥箱。
6试样
试样单面表面积不小于0.015m，不应有划伤、皱褶、卷边等缺陷，不应有二次污染。1
YS/T864—2013

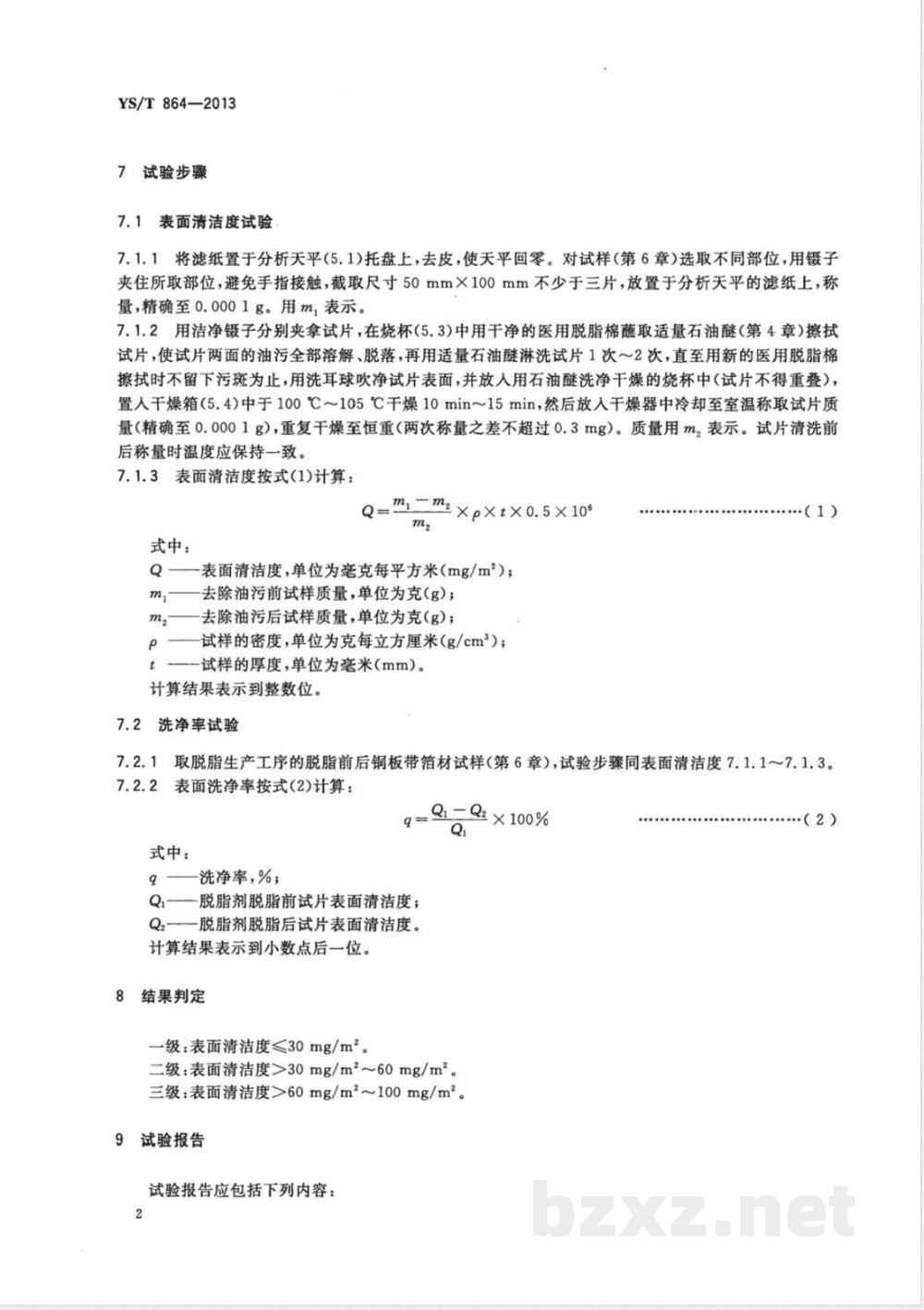

7试验步骤
7.1表面清洁度试验
7.1.1将滤纸置于分析天平（5.1)托盘上，去皮，使天平回零。对试样（第6章）选取不同部位，用镊子夹住所取部位，避免手指接触，截取尺寸50mm×100mm不少于三片，放置于分析天平的滤纸上，称量，精确至0.0001g。用m，表示。7.1.2用洁净镊子分别夹拿试片，在烧杯（5.3)中用干净的医用脱脂棉蘸取适量石油醚（第4章）擦拭试片，使试片两面的油污全部溶解、脱落，再用适量石油醚淋洗试片1次～2次，直至用新的医用脱脂棉擦拭时不留下污斑为止，用洗耳球吹净试片表面，并放人用石油醚洗净干燥的烧杯中（试片不得重叠），置人干燥箱（5.4)中于100℃～105℃干燥10min~15min，然后放入干燥器中冷却至室温称取试片质量（精确至0.0001g），重复干燥至恒重（两次称量之差不超过0.3mg）。质量用m，表示。试片清洗前后称量时温度应保持一致。
7.1.3表面清洁度按式(1)计算：Q=\=\z×p×t×0.5×10
式中：
表面清洁度，单位为毫克每平方米（mg/m）；m,
去除油污前试样质量，单位为克（g）)；去除油污后试样质量，单位为克（g）；试样的密度，单位为克每立方厘米（g/cm）；一试样的厚度，单位为毫米（mm）。计算结果表示到整数位。
7.2洗净率试验
（1）
7.2.1取脱脂生产工序的脱脂前后铜板带箔材试样（第6章），试验步骤同表面清洁度7.1.1~7.1.3。7.2.2表面洗净率按式(2)计算：式中：
9—洗净率，%；
Q1=Q×100%
Q1-—脱脂剂脱脂前试片表面清洁度；Q2——脱脂剂脱脂后试片表面清洁度。计算结果表示到小数点后一位。8结果判定
一级：表面清洁度30mg/m2。
二级：表面清洁度>30mg/m260mg/m。三级：表面清洁度>60mg/m~100mg/m。9试验报告
试验报告应包括下列内容：
（2）

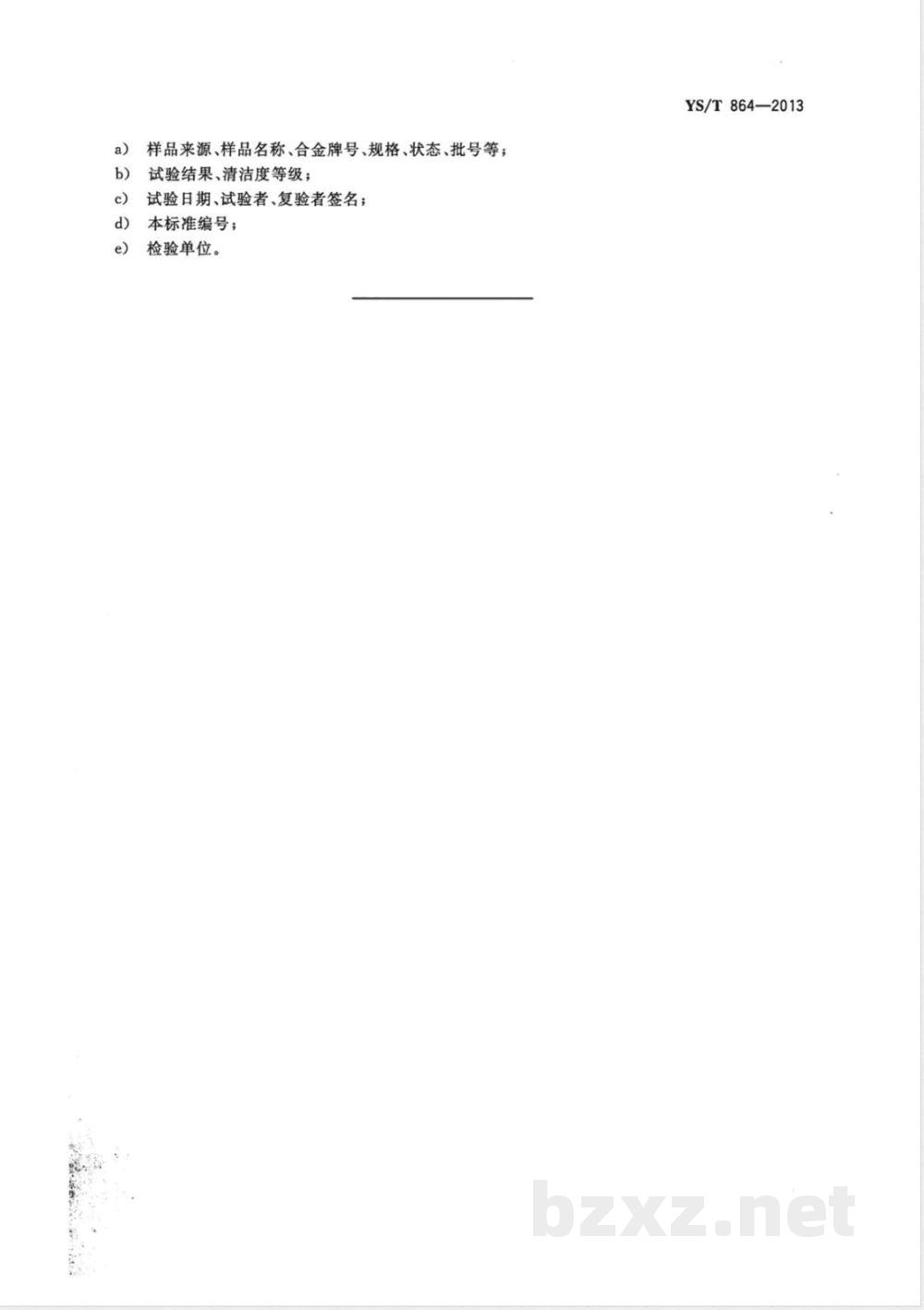

样品来源、样品名称、合金牌号、规格、状态、批号等；试验结果、清洁度等级；
试验日期、试验者、复验者签名；本标准编号；bzxz.net
检验单位。
YS/T864—2013
YS/T864-2013
打印日期：2013年7月23日F009
中华人民共和国有色金属
行业标准
铜及铜合金板带箔材表面
清洁度检验方法
YS/T864—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323
发行中心：（010)5178023
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
字数8千字
2013年7月第一版
反2013年7月第一次印刷
书号：155066·2-25545定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国有色金属行业标准YS/T864—2013
铜及铜合金板带箔材表面
清洁度检验方法
Method of slabband tinsel surface cleanlinessanalysisofcopperandcopperalloys20.13-04-25发布
中华人民共和国工业和信息化部2013-09-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。YS/T864—2013
本标准负责起草单位：中铝洛阳铜业有限公司、安徽鑫科新材料股份有限公司、宁波兴业鑫泰新型电子材料有限公司、中色奥博特铜铝业有限公司。本标准主要起草人：赵莉、郑晨飞、葛小牛、王建立、张艳萍、张丽冰、梁琦明、苑耀东、马吉苗、姜业欣、张西军、崔风玉。
1范围
铜及铜合金板带箔材表面
清洁度检验方法
本标准规定了铜及铜合金板带箔材表面清洁度的测定方法。YS/T864—2013
本标准适用于铜及铜合金板带箔材表面清洁度的测定及脱脂前后板带箔材洗净率的测定，以判定清洗剂对铜板带箔材的清洗效果及成品带材表面的洁净程度。2术语和定义
下列术语和定义适用于本文件。2.1
表面清洁度surfacecleanliness铜及铜合金板带箔材表面单位面积内残留油污的质量。单位为毫克每平方米（mg/m）。2.2
表面洗净率surfacecleaningrate铜及铜合金板带箔材脱脂生产工序中表面脱脂前后残留油污的洗净程度。用百分数（%）表示。3方法提要
3.1铜及铜合金板带箔材用石油醚清洗，根据清洗前后的质量变化，计算出板带箔材单位面积残留油污的质量。
3.2通过测试脱脂生产工序前后铜板带箔材表面残留油污的总量，计算出表面洗净率，判定铜板带箔材的清洗效果。
4试剂及材料
石油醚，分析纯。
5试验仪器
分析天平，感量0.1mg。
5.2干燥器，Φ240mm~@280mm。
5.3烧杯，500mL。
5.4电热恒温干燥箱。
6试样
试样单面表面积不小于0.015m，不应有划伤、皱褶、卷边等缺陷，不应有二次污染。1
YS/T864—2013
7试验步骤
7.1表面清洁度试验
7.1.1将滤纸置于分析天平（5.1)托盘上，去皮，使天平回零。对试样（第6章）选取不同部位，用镊子夹住所取部位，避免手指接触，截取尺寸50mm×100mm不少于三片，放置于分析天平的滤纸上，称量，精确至0.0001g。用m，表示。7.1.2用洁净镊子分别夹拿试片，在烧杯（5.3)中用干净的医用脱脂棉蘸取适量石油醚（第4章）擦拭试片，使试片两面的油污全部溶解、脱落，再用适量石油醚淋洗试片1次～2次，直至用新的医用脱脂棉擦拭时不留下污斑为止，用洗耳球吹净试片表面，并放人用石油醚洗净干燥的烧杯中（试片不得重叠），置人干燥箱（5.4)中于100℃～105℃干燥10min~15min，然后放入干燥器中冷却至室温称取试片质量（精确至0.0001g），重复干燥至恒重（两次称量之差不超过0.3mg）。质量用m，表示。试片清洗前后称量时温度应保持一致。
7.1.3表面清洁度按式(1)计算：Q=\=\z×p×t×0.5×10
式中：
表面清洁度，单位为毫克每平方米（mg/m）；m,
去除油污前试样质量，单位为克（g）)；去除油污后试样质量，单位为克（g）；试样的密度，单位为克每立方厘米（g/cm）；一试样的厚度，单位为毫米（mm）。计算结果表示到整数位。
7.2洗净率试验
（1）
7.2.1取脱脂生产工序的脱脂前后铜板带箔材试样（第6章），试验步骤同表面清洁度7.1.1~7.1.3。7.2.2表面洗净率按式(2)计算：式中：
9—洗净率，%；
Q1=Q×100%
Q1-—脱脂剂脱脂前试片表面清洁度；Q2——脱脂剂脱脂后试片表面清洁度。计算结果表示到小数点后一位。8结果判定
一级：表面清洁度30mg/m2。
二级：表面清洁度>30mg/m260mg/m。三级：表面清洁度>60mg/m~100mg/m。9试验报告
试验报告应包括下列内容：
（2）
样品来源、样品名称、合金牌号、规格、状态、批号等；试验结果、清洁度等级；
试验日期、试验者、复验者签名；本标准编号；bzxz.net
检验单位。
YS/T864—2013
YS/T864-2013
打印日期：2013年7月23日F009
中华人民共和国有色金属
行业标准
铜及铜合金板带箔材表面
清洁度检验方法
YS/T864—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323
发行中心：（010)5178023
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
字数8千字
2013年7月第一版
反2013年7月第一次印刷
书号：155066·2-25545定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
