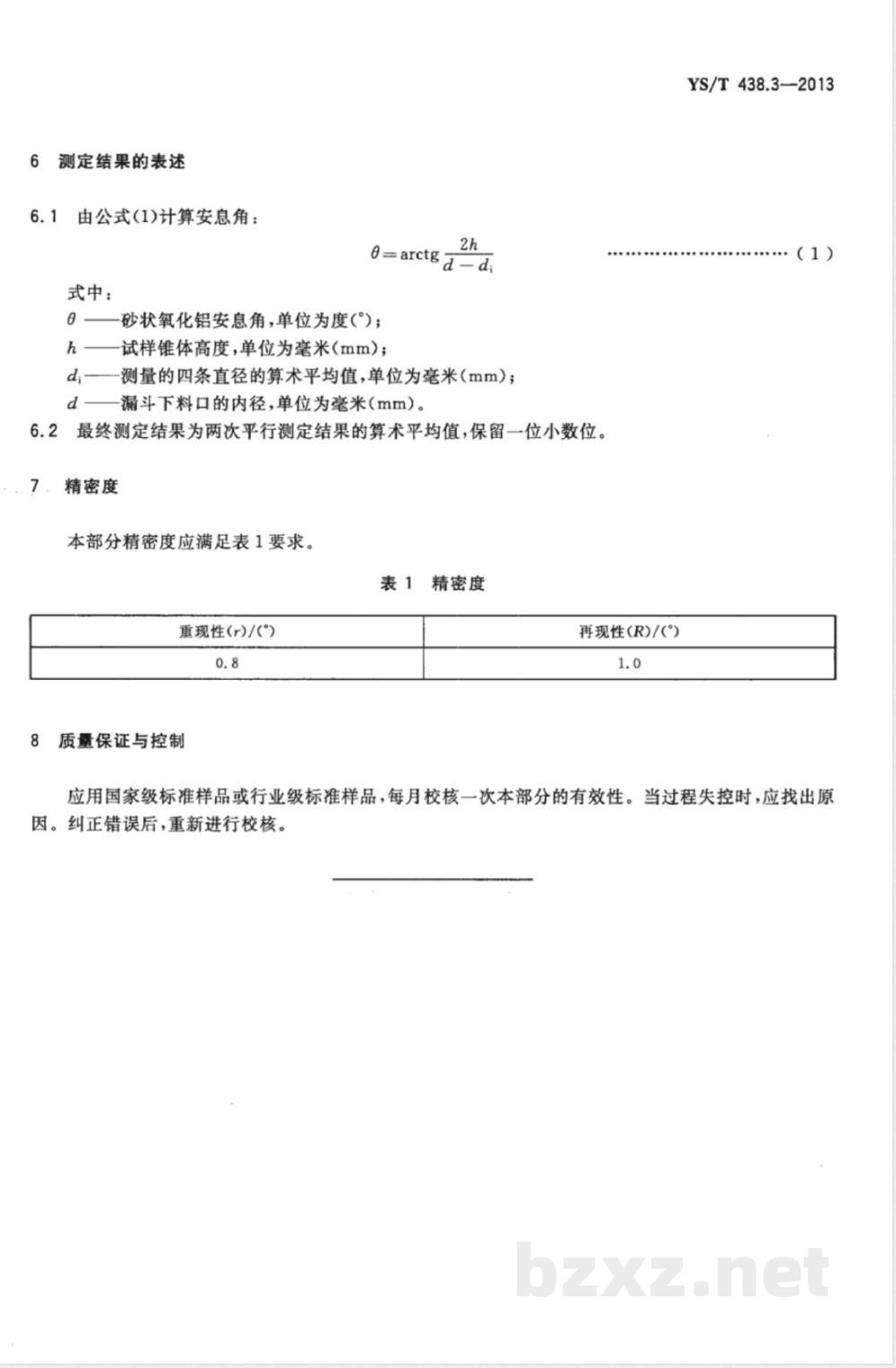

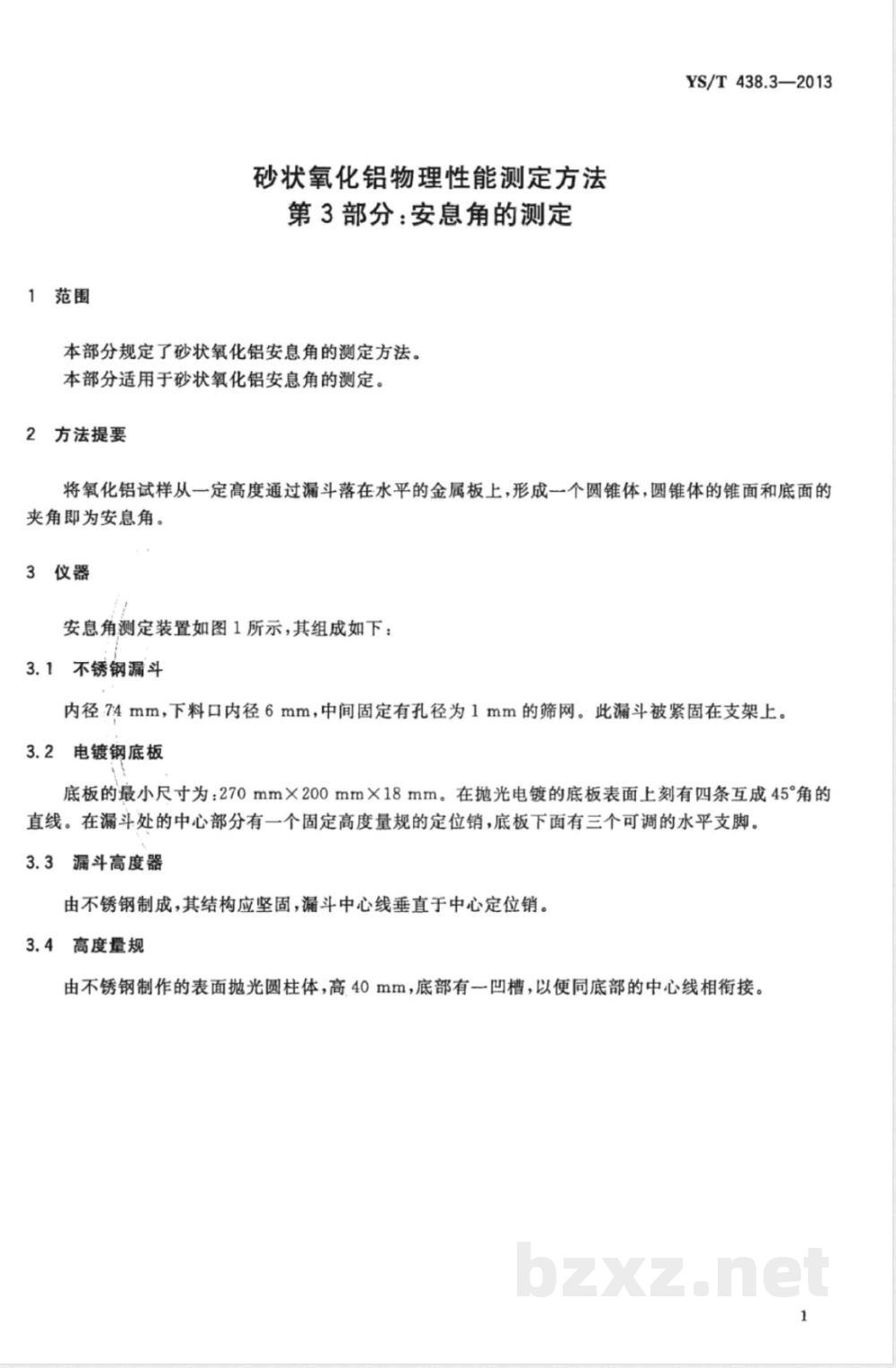

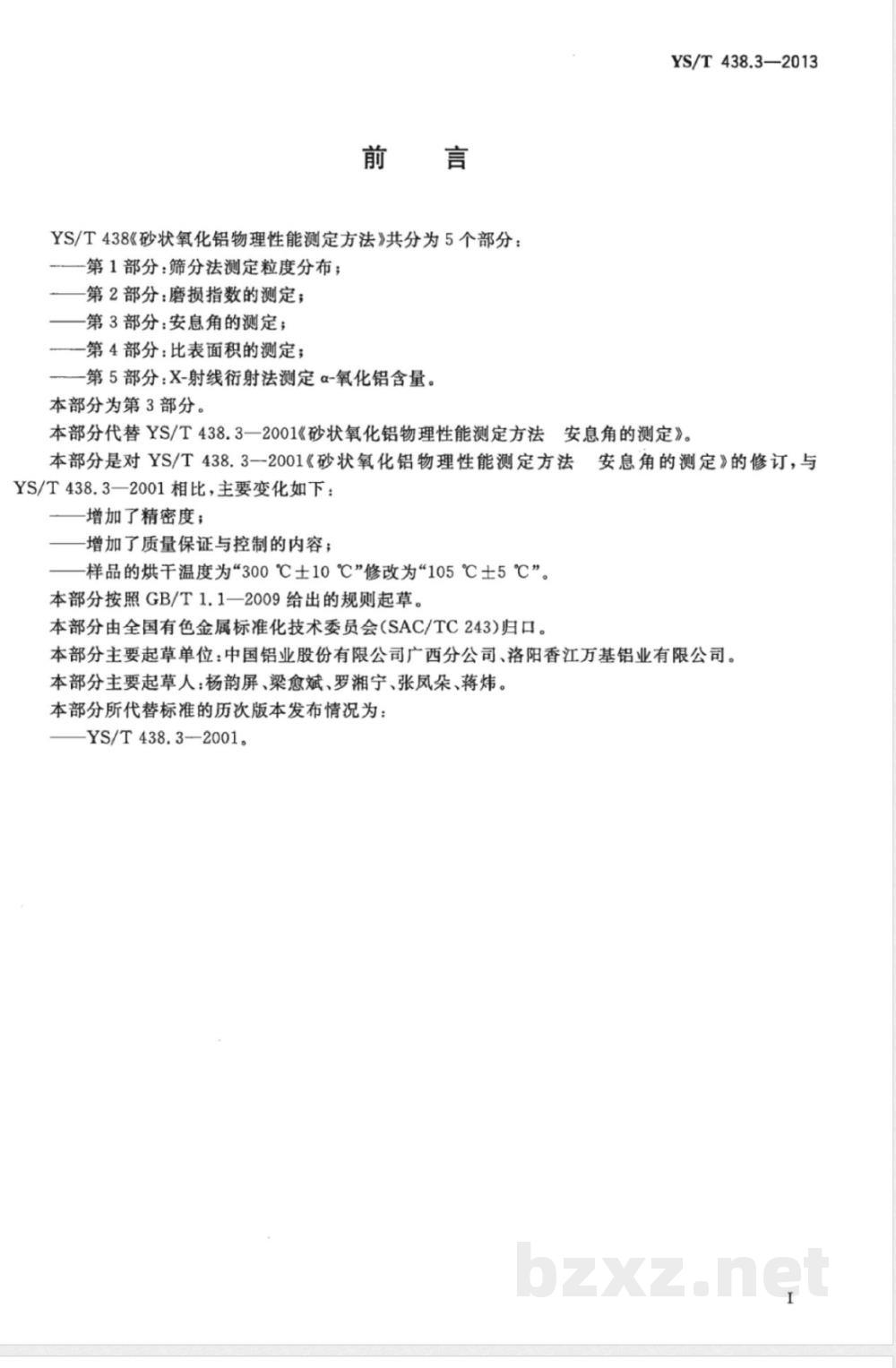

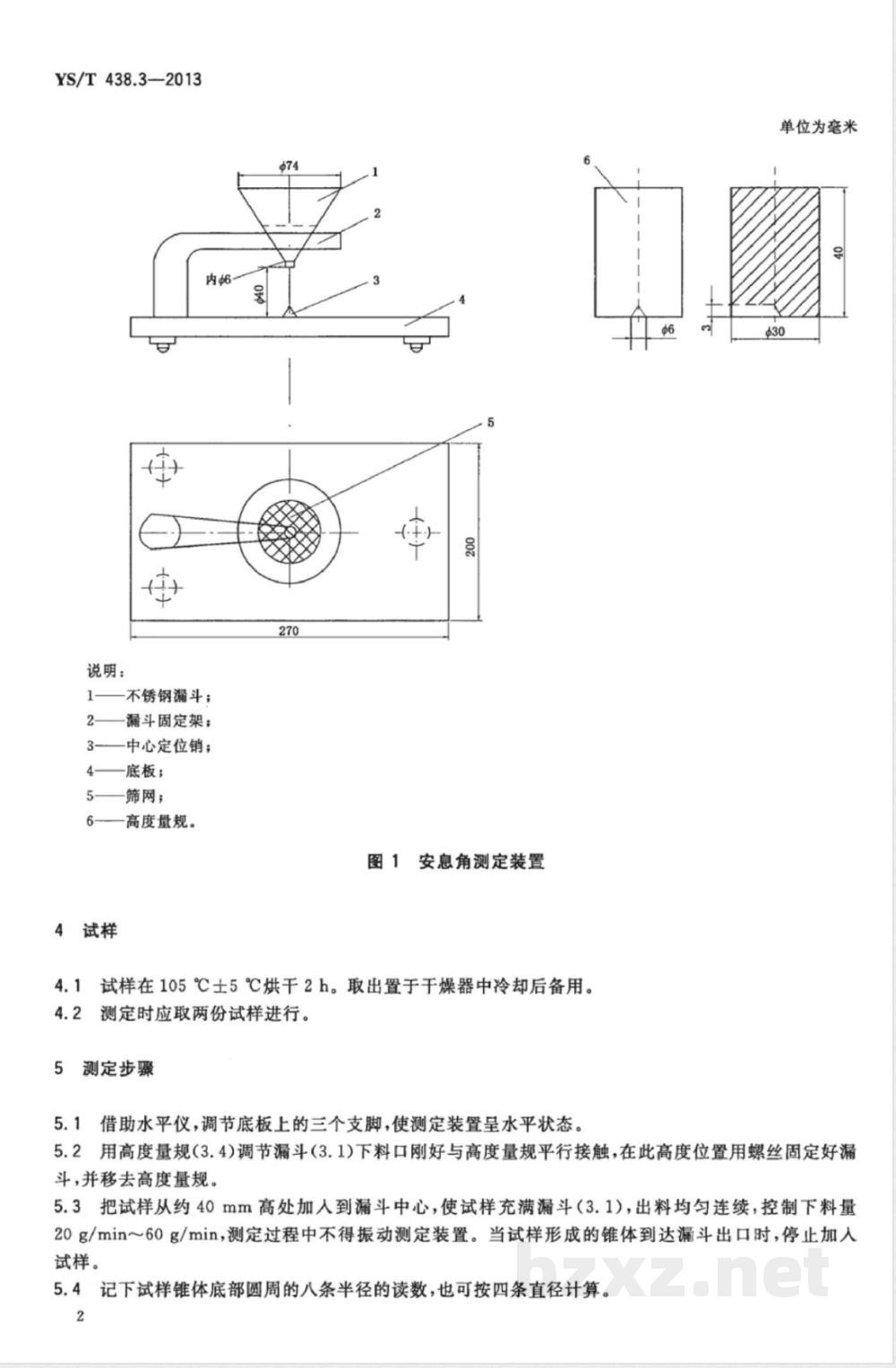

71.100.10 H21 YS 中华人民共和国有色金属行业标准 YS/T 438.3—2013 代替 YS/T 438.3—2001 砂状氧化铝物理性能测定方法 第3部分：安息角的测定 Methods for physical performance determination of sandy alumina - Part 3: Determination of the angle of repose 2013-04-25发布 2013-09-01实施 前言 YS/T 438《砂状氧化铝物理性能测定方法》共分为5个部分： 第1部分：筛分法测定粒度分布； 第2部分：磨损指数的测定； 第3部分：安息角的测定； 第4部分：比表面积的测定； 第5部分：X-射线衍射法测定α-氧化铝含量。 本部分为第3部分。 本部分代替YS/T 438.3—2001《砂状氧化铝物理性能测定方法 安息角的测定》。与2001版相比，主要变化包括：增加精密度内容；增加质量保证与控制内容；将样品烘干温度由300℃±10℃修改为105℃±5℃。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分主要起草单位：中国铝业股份有限公司广西分公司、洛阳香江万基铝业有限公司。 本部分主要起草人：杨韵屏、梁愈斌、罗湘宁、张凤朵、蒋炜。 1 范围 本部分规定了砂状氧化铝安息角的测定方法。 本部分适用于砂状氧化铝安息角的测定。 2 方法提要 将氧化铝试样从一定高度通过漏斗落在水平金属底板上，形成圆锥体，该圆锥体的锥面与底面的夹角即为安息角。 3 仪器 安息角测定装置如图1所示，主要包括以下部分： 3.1 不锈钢漏斗：内径74 mm，下料口内径6 mm，中间装有孔径1 mm筛网，并固定于支架上。 3.2 电镀钢底板：尺寸不小于270 mm×200 mm×18 mm，表面刻有互成45°的直线，并设有中心定位销及可调水平支脚。 3.3 漏斗高度器：用于调节漏斗高度，使其中心线与定位销垂直。 3.4 高度量规：不锈钢圆柱体，高40 mm，用于校准漏斗高度。 4 试样 4.1 试样在105℃±5℃下烘干2 h后置于干燥器中冷却备用。 4.2 测定时应取两份试样进行平行试验。 5 测定步骤 5.1 使用水平仪调节底板三个支脚，使装置处于水平状态。 5.2 用高度量规调节漏斗下料口位置至规定高度并固定。 5.3 将试样从约40 mm高度加入漏斗，使其充满并均匀连续下料，控制流量20 g/min～60 g/min，避免振动装置，形成稳定圆锥体后停止加料。 5.4 记录圆锥体底部八条半径或四条直径数据。 6 测定结果的表述 6.1 安息角按公式计算： α = arctg((d - d₀) / 2h) 其中：α为安息角（°）；h为试样锥体高度（mm）；d为测得平均直径（mm）；d₀为漏斗下料口内径（mm）。 6.2 最终结果取两次平行测定的算术平均值，保留一位小数。 7 精密度 重复性：0.8°； 再现性：1.0°。 8 质量保证与控制 应使用国家级或行业级标准样品每月进行校核。当检测过程失控时应查明原因并重新校核。
