本部分规定了X-射线衍射法测定砂状氧化铝中α-AL2O3含量的方法。 本部分适用于砂状氧化铝中α-AL2O3含量的测定。测定范围：≤20.0%。

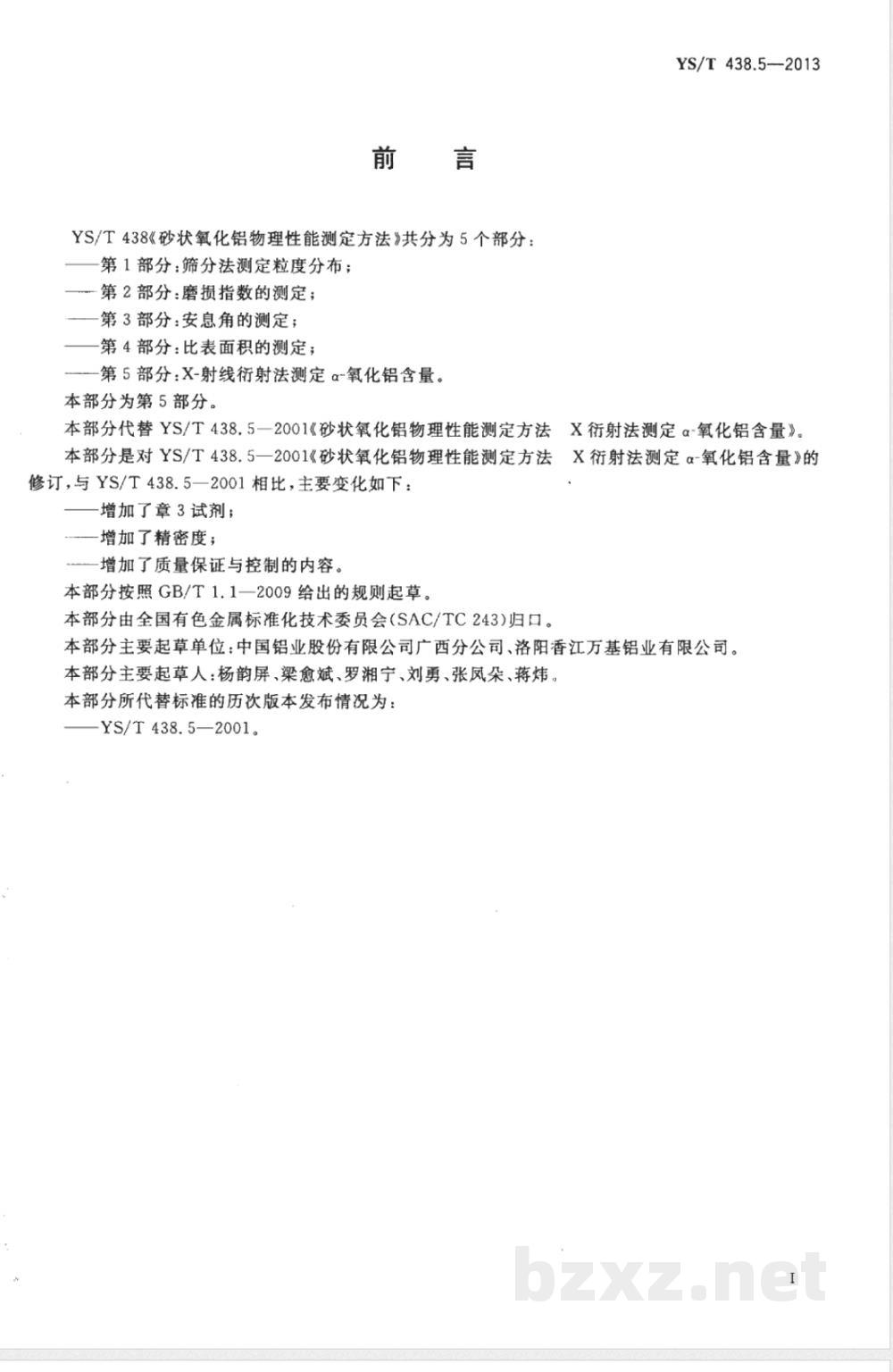

YS/T438《砂状氧化铝物理性能测定方法》共分为5个部分:
———第1部分:筛分法测定粒度分布;
———第2部分:磨损指数的测定;
———第3部分:安息角的测定;
———第4部分:比表面积的测定;
———第5部分:X-射线衍射法测定α-氧化铝含量。
本部分为第5部分。
本部分代替YS/T438.5—2001《砂状氧化铝物理性能测定方法 X衍射法测定α-氧化铝含量》。
本部分是对YS/T438.5—2001《砂状氧化铝物理性能测定方法 X衍射法测定α-氧化铝含量》的修订,与YS/T438.5—2001相比,主要变化如下:
———增加了章3试剂;
———增加了精密度;
———增加了质量保证与控制的内容。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。
本部分主要起草单位:中国铝业股份有限公司广西分公司、洛阳香江万基铝业有限公司。
本部分主要起草人:杨韵屏、梁愈斌、罗湘宁、刘勇、张凤朵、蒋炜。
本部分所代替标准的历次版本发布情况为:
———YS/T438.5—2001。

中华人民共和国有色金属行业标准YS/T438.5—2013
代替YS/T438.52001
砂状氧化铝物理性能测定方法
第5部分：X-射线衍射法测定
α-氧化铝含量
Methods for physical performance determination of Sandy alumina-Part 5: X-ray diffraction spectrum method for determination ofα-alumina content
2013-04-25发布
2013-09-01实施
YS/T438《砂状氧化铝物理性能测定方法》共分为5个部分：第1部分：筛分法测定粒度分布；第2部分：磨损指数的测定；
第3部分：安息角的测定；
第4部分：比表面积的测定；
-第5部分：X-射线衍射法测定α-氧化铝含量。本部分为第5部分。
YS/T438.5—2013
本部分代替YS/T438.5一2001《砂状氧化铝物理性能测定方法X衍射法测定α-氧化铝含量》。本部分是对YS/T438.5一2001《砂状氧化铝物理性能测定方法X衍射法测定α-氧化铝含量》的修订，与YS/T438.5—2001相比，主要变化如下：增加了章3试剂；
增加了精密度；
一增加了质量保证与控制的内容。本部分按照GB/T1.1一2009给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分主要起草单位：中国铝业股份有限公司广西分公司、洛阳香江万基铝业有限公司。本部分主要起草人：杨韵屏、梁愈斌、罗湘宁、刘勇、张凤朵、蒋炜，本部分所代替标准的历次版本发布情况为：YS/T438.5—2001。

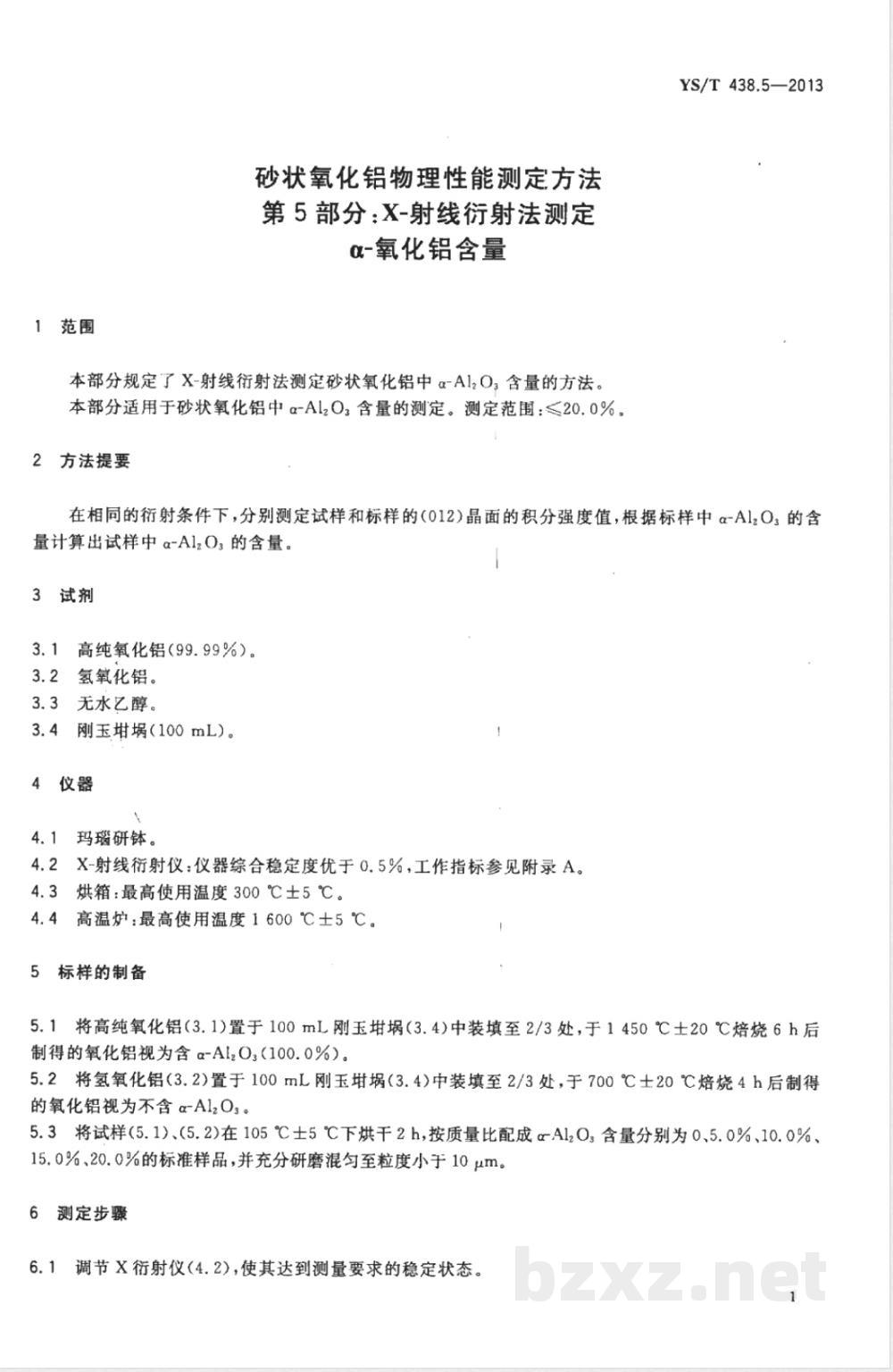

1范围
砂状氧化铝物理性能测定方法
第5部分：X-射线衍射法测定www.bzxz.net
α-氧化铝含量
本部分规定了X-射线衍射法测定砂状氧化铝中α-A12O。含量的方法。本部分适用于砂状氧化铝中α-Al2O3含量的测定。测定范围：≤20.0%。2方法提要
YS/T438.5—2013
在相同的衍射条件下，分别测定试样和标样的（012)晶面的积分强度值，根据标样中α-Al2O3的含量计算出试样中α-Al2O：的含量。3试剂
3.1高纯氧化铝（99.99%）。
3.2氢氧化铝。
3.3无水乙醇。
刚玉埚（100mL）。
4.1玛瑙研钵。
4.2X-射线衍射仪：仪器综合稳定度优于0.5%，工作指标参见附录A。4.3烘箱：最高使用温度300℃±5℃。4.4高温炉：最高使用温度1600℃土5℃。5标样的制备
5.1将高纯氧化铝（3.1)置于100mL刚玉埚（3.4)中装填至2/3处，于1450℃土20℃焙烧6h后制得的氧化铝视为含α-Al2O3（100.0%）。5.2将氢氧化铝（3.2)置于100mL刚玉埚（3.4)中装填至2/3处，于700℃士20℃焙烧4h后制得的氧化铝视为不含α-Al2O。
5.3将试样（5.1）、(5.2)在105℃士5℃下烘干2h，按质量比配成αAl203含量分别为0、5.0%、10.0%15.0%、20.0%的标准样品，并充分研磨混匀至粒度小于10μm。6测定步骤
6.1调节X衍射仪（4.2)，使其达到测量要求的稳定状态。YS/T438.5—2013

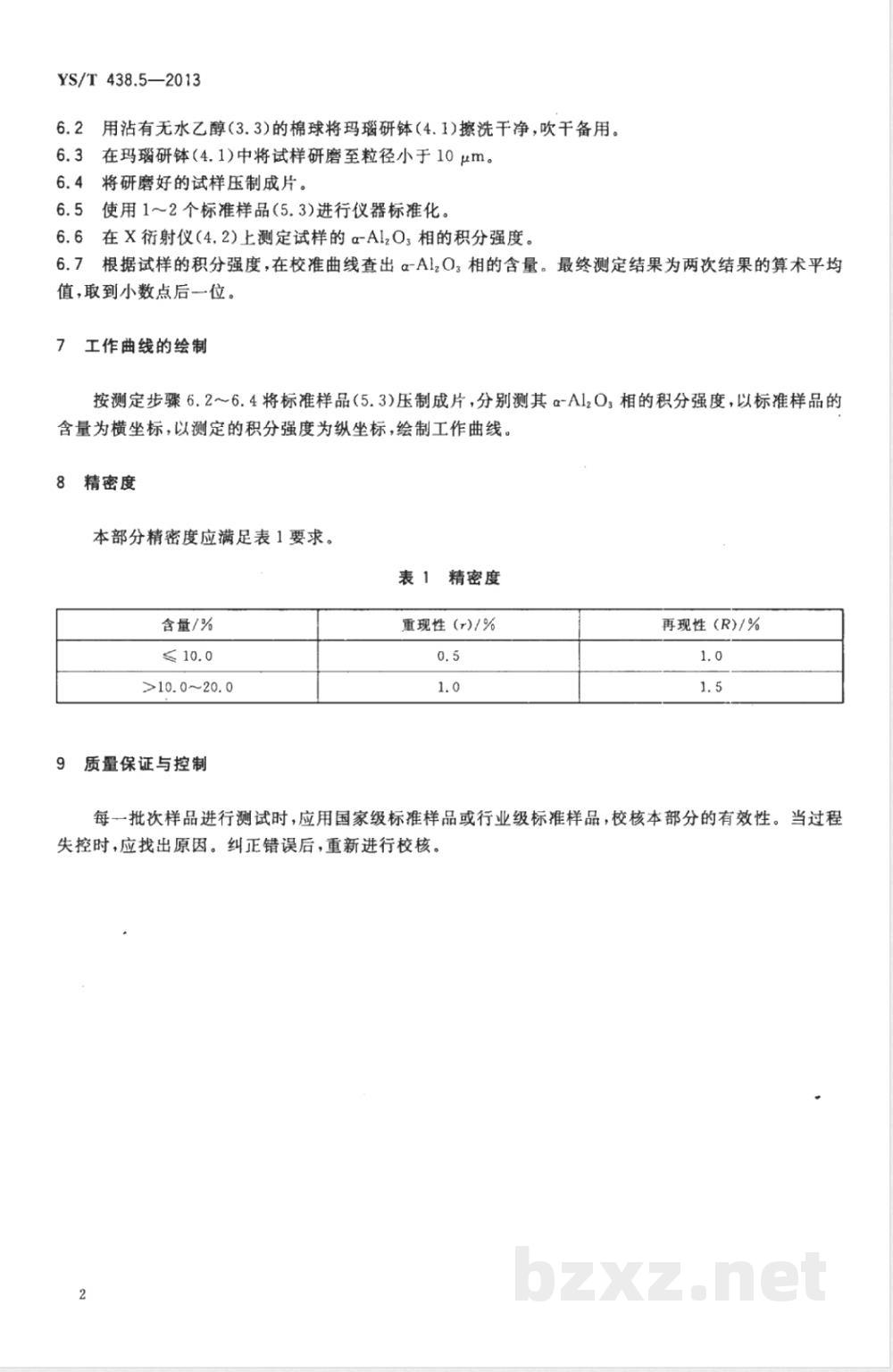

用沾有无水乙醇(3.3)的棉球将玛瑙研钵（4.1)擦洗干净，吹干备用。在玛瑙研钵（4.1)中将试样研磨至粒径小于10μm。6.4
将研磨好的试样压制成片。
使用1～2个标准样品（5.3)进行仪器标准化。6.6在X衔射仪（4.2)上测定试样的α-AlzO，相的积分强度。6.7根据试样的积分强度，在校准曲线查出α-A1z03相的含量。最终测定结果为两次结果的算术平均值，取到小数点后一位。
7工作曲线的绘制
按测定步骤6.2～6.4将标准样品（5.3)压制成片，分别测其α-A120：相的积分强度，以标准样品的含量为横坐标，以测定的积分强度为纵坐标，绘制工作曲线。8
精密度
本部分精密度应满足表1要求。
表1精密度
含量/%
>10.0~20.0
质量保证与控制
重现性（r)/%
再现性（R)/%
每一批次样品进行测试时，应用国家级标准样品或行业级标准样品，校核本部分的有效性。当过程失控时，应找出原因。纠正错误后，重新进行校核。2

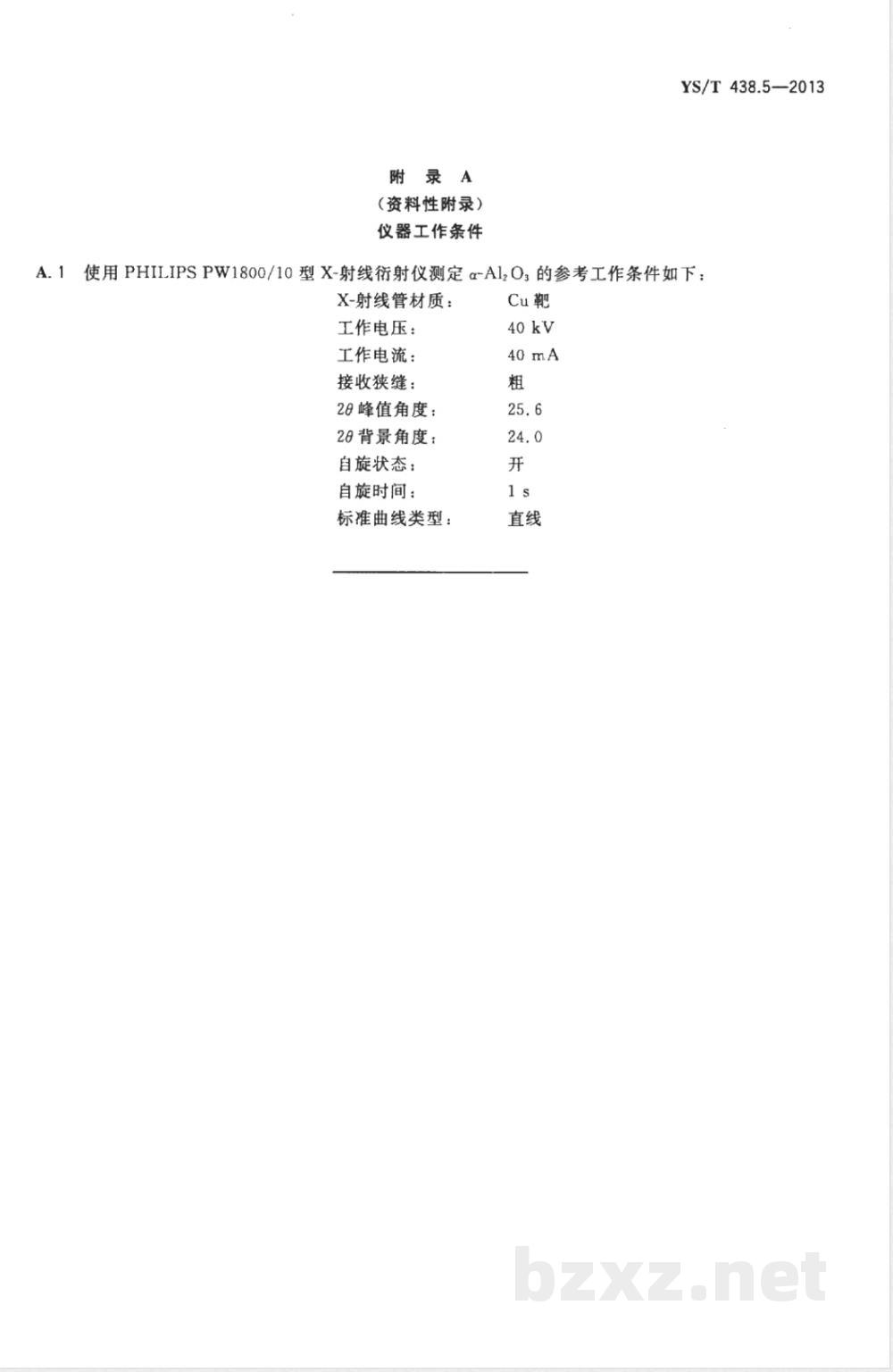

(资料性附录）
仪器工作条件
YS/T438.5—2013
使用PHILIPSPW1800/10型X-射线衍射仪测定α-Al,O：的参考工作条件如下：X-射线管材质：
工作电压：
工作电流：
接收狭缝：
28峰值角度：
28背景角度：
自旋状态：
自旋时间：
标准曲线类型：
YS/T438.5-2013
打印日期：2013年8月15日F009A中华人民共和国有色金属
行业标准
砂状氧化铝物理性能测定方法
第5部分：X-射线衍射法测定
(-氧化铝含量
YS/T438.5—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张C.5字数8千字2013年8月第一版2013年8月第一次印刷*
书号：155066·2-25690
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
