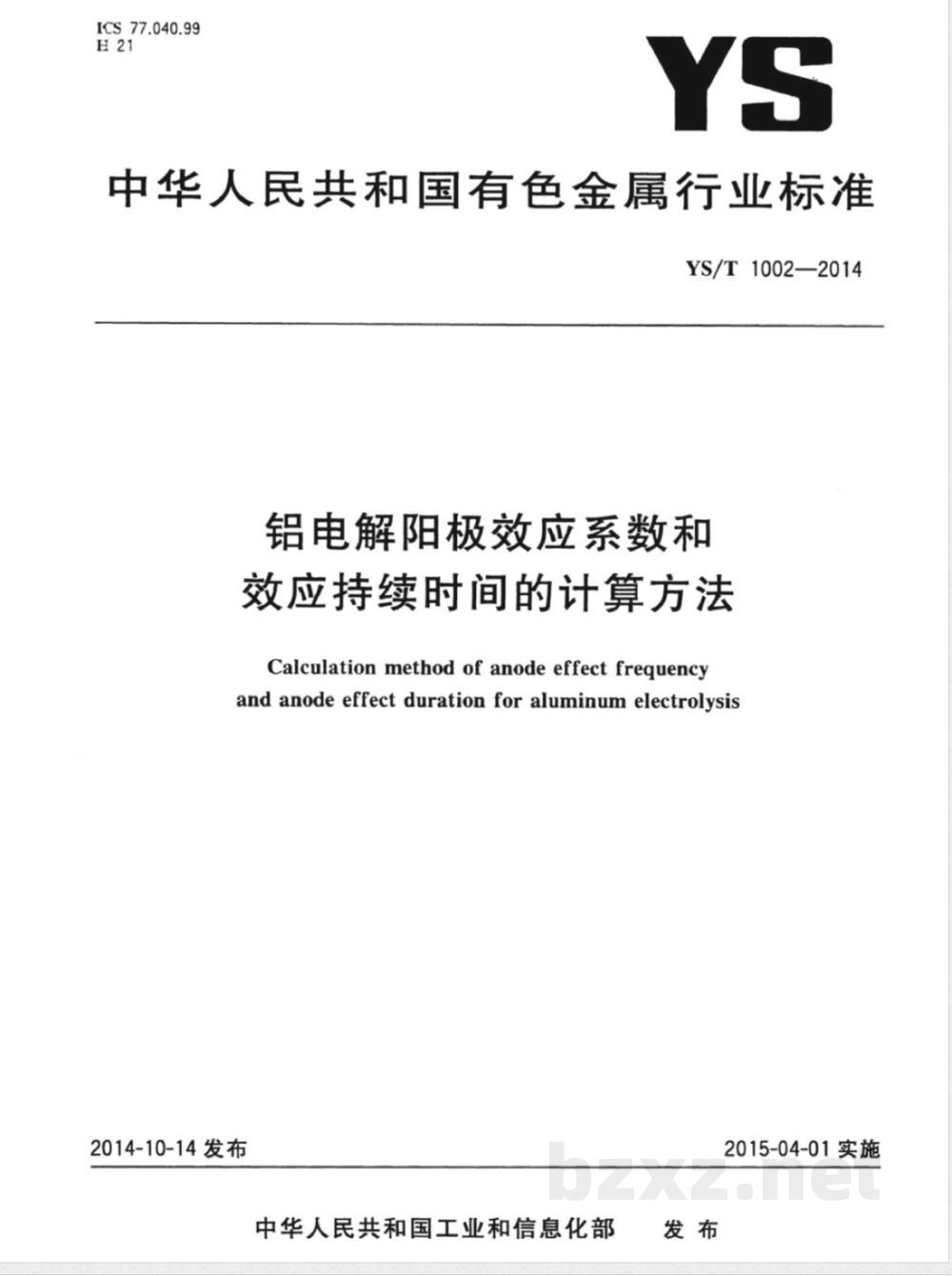

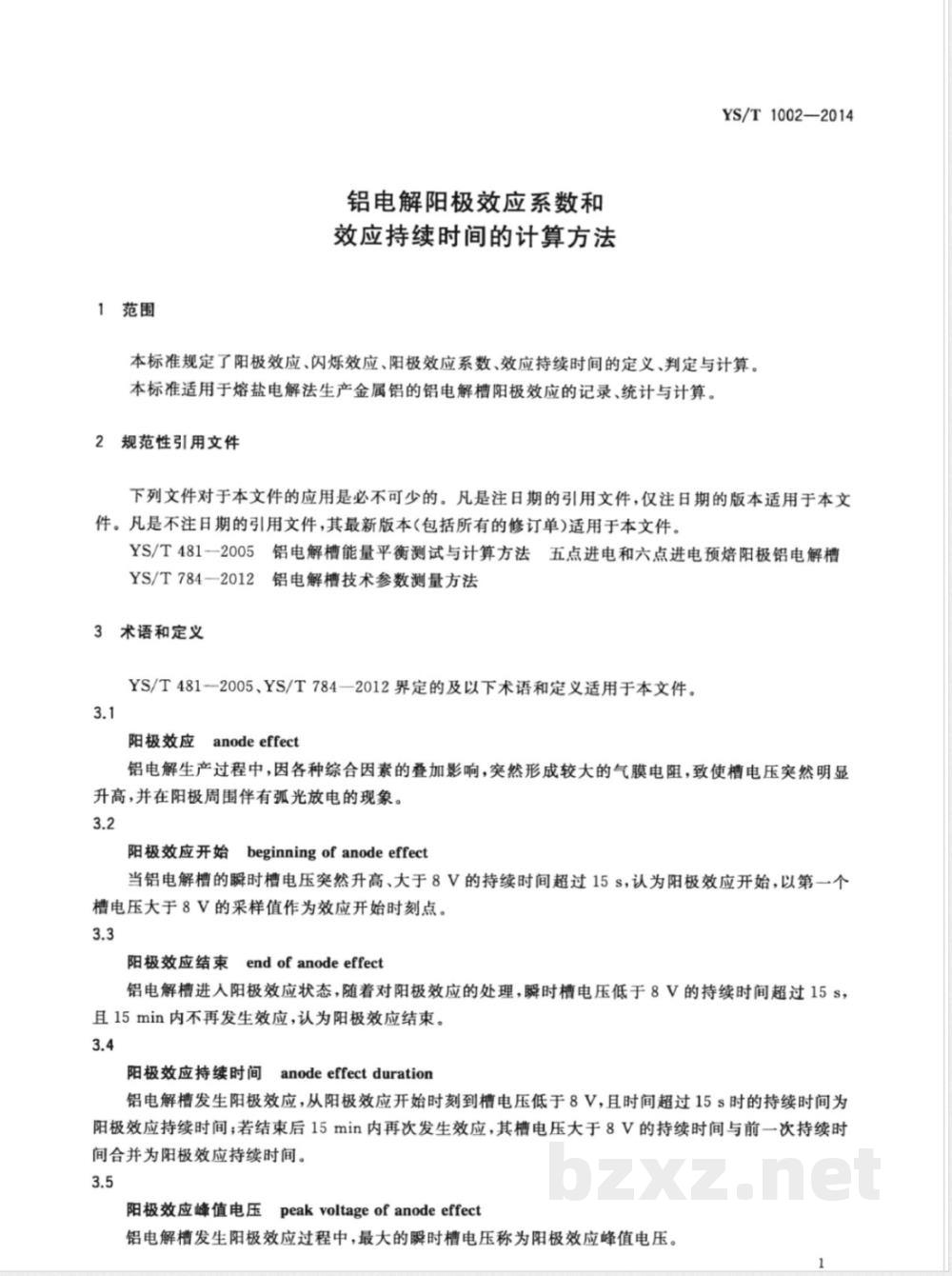

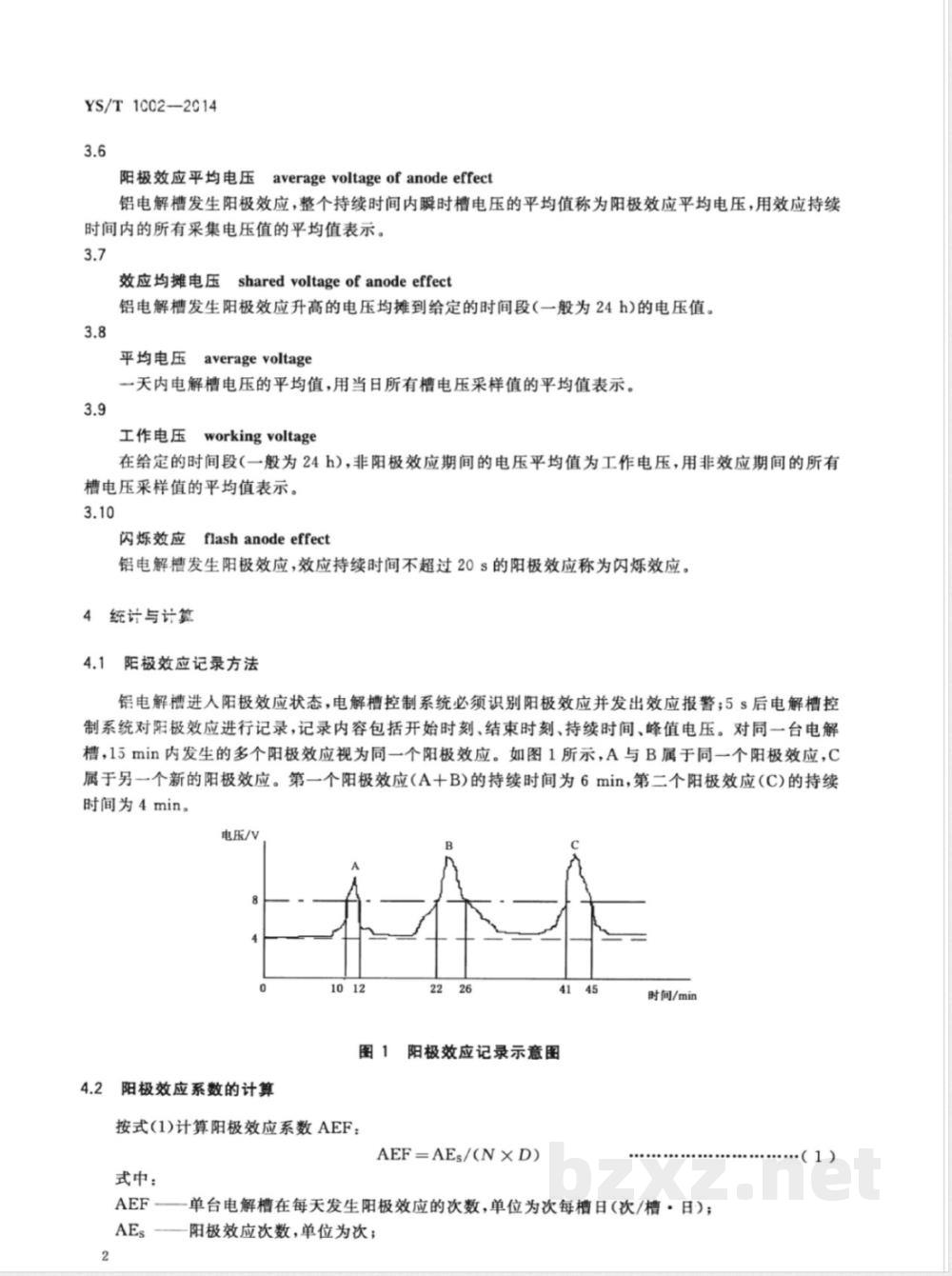

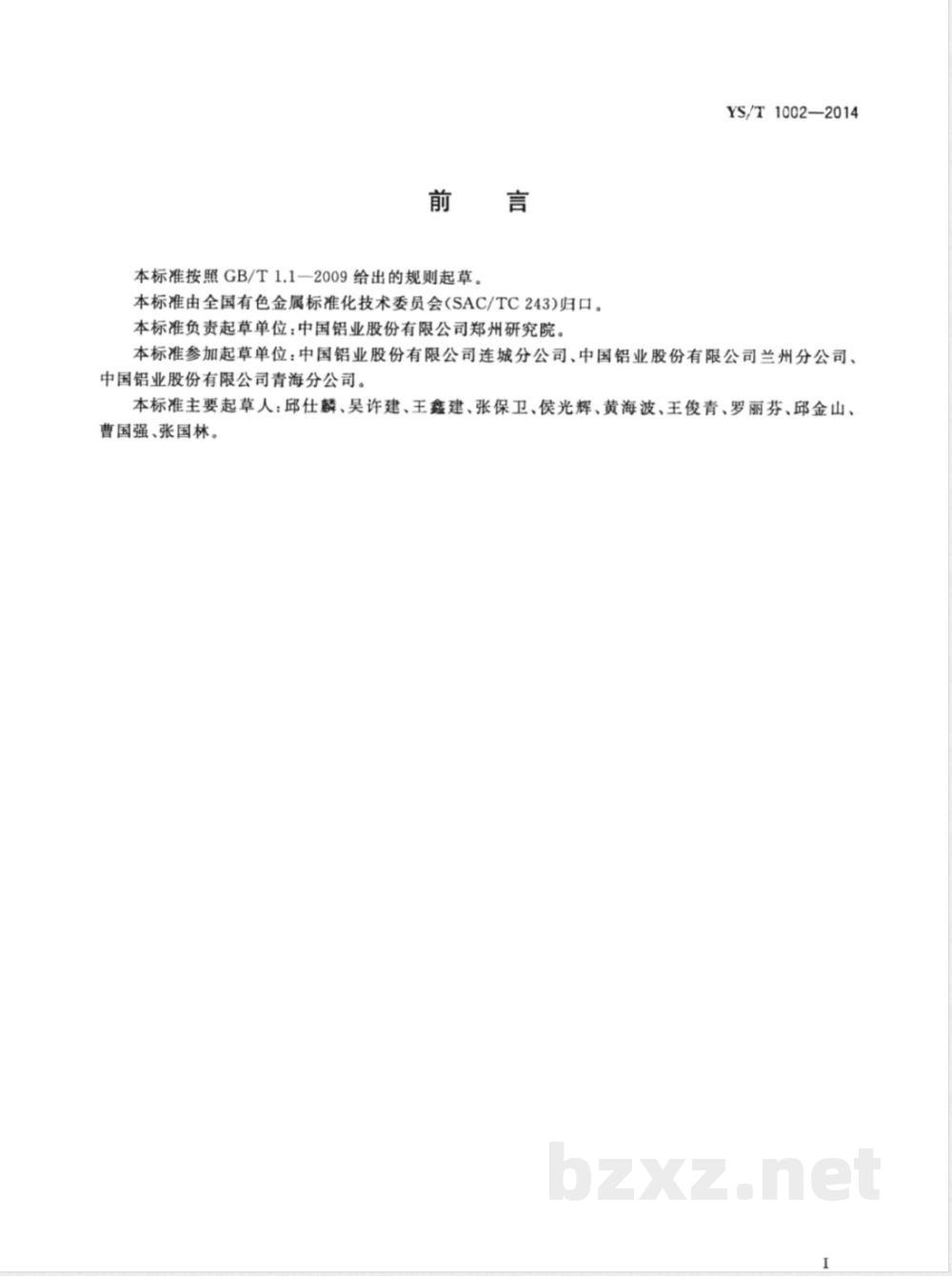

ICS 77.040.99 H21 YS 中华人民共和国有色金属行业标准 YS/T 1002—2014 铝电解阳极效应系数和效应持续时间的计算方法 Calculation method of anode effect frequency and anode effect duration for aluminum electrolysis 2014-10-14发布 2015-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：中国铝业股份有限公司郑州研究院。 参加起草单位：中国铝业股份有限公司连城分公司、中国铝业股份有限公司兰州分公司、中国铝业股份有限公司青海分公司。 本标准主要起草人：邱仕麟、吴许建、王鑫建、张保卫、侯光辉、黄海波、王俊青、罗丽芬、邱金山、曹国强、张国林。 1 范围 本标准规定了阳极效应、闪烁效应、阳极效应系数及效应持续时间的定义、判定与计算方法。 本标准适用于熔盐电解法生产金属铝的铝电解槽阳极效应的记录、统计与计算。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 YS/T 481—2005 铝电解槽能量平衡测试与计算方法 YS/T 784—2012 铝电解槽技术参数测量方法 3 术语和定义 YS/T 481—2005、YS/T 784—2012界定的及以下术语和定义适用于本文件。 3.1 阳极效应 铝电解生产过程中，因各种综合因素叠加影响，突然形成较大的气膜电阻，使槽电压突然明显升高，并在阳极周围伴随弧光放电的现象。 3.2 阳极效应开始 当铝电解槽瞬时槽电压突然升高且大于8V的持续时间超过15s时，认为阳极效应开始，以第一个大于8V的采样值作为效应开始时刻点。 3.3 阳极效应结束 铝电解槽进入阳极效应状态后，随着处理过程进行，当瞬时槽电压低于8V且持续时间超过15s，并在15min内不再发生效应时，认为阳极效应结束。 3.4 阳极效应持续时间 铝电解槽发生阳极效应时，从开始时刻到槽电压低于8V且持续时间超过15s的时间段为阳极效应持续时间；若结束后15min内再次发生效应，则其槽电压大于8V的持续时间与前一次合并计算为阳极效应持续时间。 3.5 阳极效应峰值电压 铝电解槽发生阳极效应过程中出现的最大瞬时槽电压。 3.6 阳极效应平均电压 铝电解槽发生阳极效应期间，整个持续时间内瞬时槽电压的平均值，以所有采样电压的平均值表示。 3.7 效应均摊电压 将铝电解槽发生阳极效应升高的电压均摊到给定时间段（一般为24h）的电压值。 3.8 平均电压 一天内电解槽电压的平均值，用当日所有槽电压采样值的平均值表示。 3.9 工作电压 在给定时间段（一般为24h）内，非阳极效应期间电压的平均值，用非效应期间所有槽电压采样值的平均值表示。 3.10 闪烁效应 铝电解槽发生阳极效应，但效应持续时间较短的现象（原文后续内容缺失）。
