YS/T 799-2012
基本信息
标准号： YS/T 799-2012
中文名称：铝板带箔表面清洁度试验方法
标准类别：其他行业标准
英文名称：Test method for the surface cleaness of aluminum and aluminum alloy sheets,strips and foils
标准状态：现行
发布日期：2012-11-07
实施日期：2013-03-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>金属材料试验>>77.040.99金属材料的其他试验方法
中标分类号：冶金>>金属理化性能试验方法>>H23金属工艺性能试验方法
关联标准
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0
出版日期：2013-03-01
相关单位信息
起草人：林梅钦、邱龙涛、高珺、张春平、李瑞山、袁荣、潘飚
起草单位：中铝瑞闽铝板带有限公司等
归口单位：全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：中华人民共和国工业和信息化部
主管部门：全国有色金属标准化技术委员会(SAC/TC 243)
标准简介
本标准规定了铝板带箔表面清洁度(由铝粉引起)的试验方法。
本标准适用于食品箔、药用箔和PS版基等铝及铝合金板、带、箔半成品、产品的表面清洁度测试，也可用于其他铝材。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:中铝瑞闽铝板带有限公司。
本标准参加起草单位:云南浩鑫铝箔有限公司、厦门厦顺铝箔有限公司、西南铝业(集团)有限公司、上海沪鑫铝箔有限公司。
本标准主要起草人:林梅钦、邱龙涛、高珺、张春平、李瑞山、袁荣、潘飚。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:中铝瑞闽铝板带有限公司。
本标准参加起草单位:云南浩鑫铝箔有限公司、厦门厦顺铝箔有限公司、西南铝业(集团)有限公司、上海沪鑫铝箔有限公司。
本标准主要起草人:林梅钦、邱龙涛、高珺、张春平、李瑞山、袁荣、潘飚。
标准图片预览
标准内容
ICS77.040.99
中华人民共和国有色金属行业标准YS/T799—2012
铝板带箔表面清洁度试验方法
Test method for the surface cleaness of aluminum and aluminum alloysheets,stripsandfoils
2012-11-07发布
中华人民共和国工业和信息化部发布
2013-03-01实施

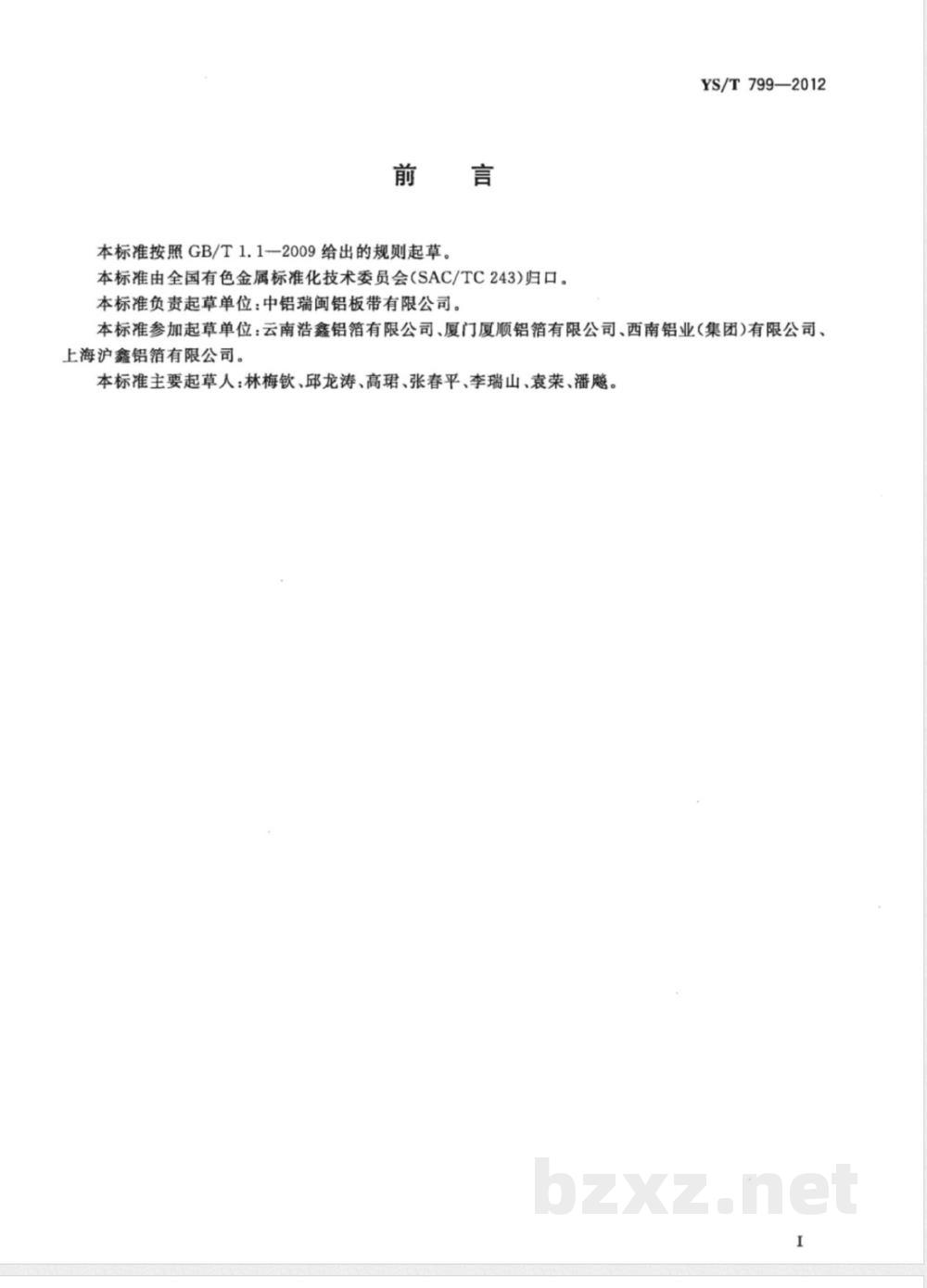

本标准按照GB/T1.1一2009给出的规则起草。言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：中铝瑞闽铝板带有限公司。YS/T799—2012
本标准参加起草单位：云南浩鑫铝箔有限公司、厦门厦顺铝箔有限公司、西南铝业（集团）有限公司、上海沪鑫铝箔有限公司。
本标准主要起草人：林梅钦、邱龙涛、高珺、张春平、李瑞山、袁荣、潘飚。Ibzxz.net

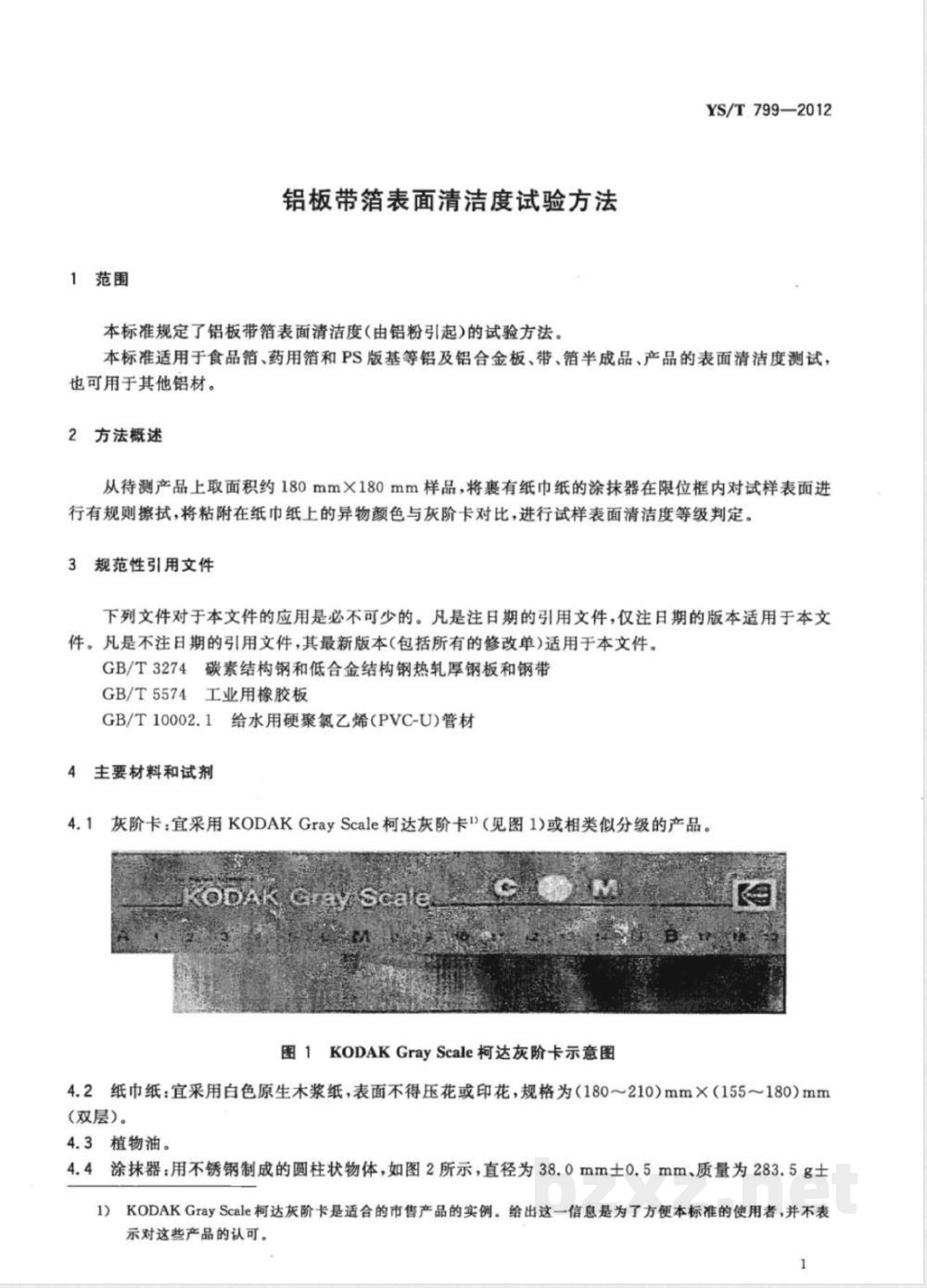

1范围
铝板带箔表面清洁度试验方法
本标准规定了铝板带箔表面清洁度（由铝粉引起）的试验方法。YS/T799—2012
本标准适用于食品箔、药用箔和PS版基等铝及铝合金板、带、箔半成品、产品的表面清洁度测试，也可用于其他铝材。
2方法概述
从待测产品上取面积约180mm×180mm样品，将裹有纸巾纸的涂抹器在限位框内对试样表面进行有规则擦拭，将粘附在纸巾纸上的异物颜色与灰阶卡对比，进行试样表面清洁度等级判定。3规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T5574工业用橡胶板
GB/T10002.1给水用硬聚氯乙烯（PVC-U)管材4主要材料和试剂
4.1灰阶卡：宜采用KODAKGrayScale柯达灰阶卡1)（见图1)或相类似分级的产品。ODAK
图1KODAKGrayScale柯达灰阶卡示意图4.2纸巾纸：宜采用白色原生木浆纸，表面不得压花或印花，规格为（180～210）mm×（155~180）mm(双层）。
4.3植物油。
4.4涂抹器：用不锈钢制成的圆柱状物体，如图2所示，直径为38.0mm士0.5mm、质量为283.5g土1）KODAKGrayScale柯达灰阶卡是适合的市售产品的实例。给出这一信息是为了方便本标准的使用者，并不表示对这些产品的认可。
YS/T799—2012

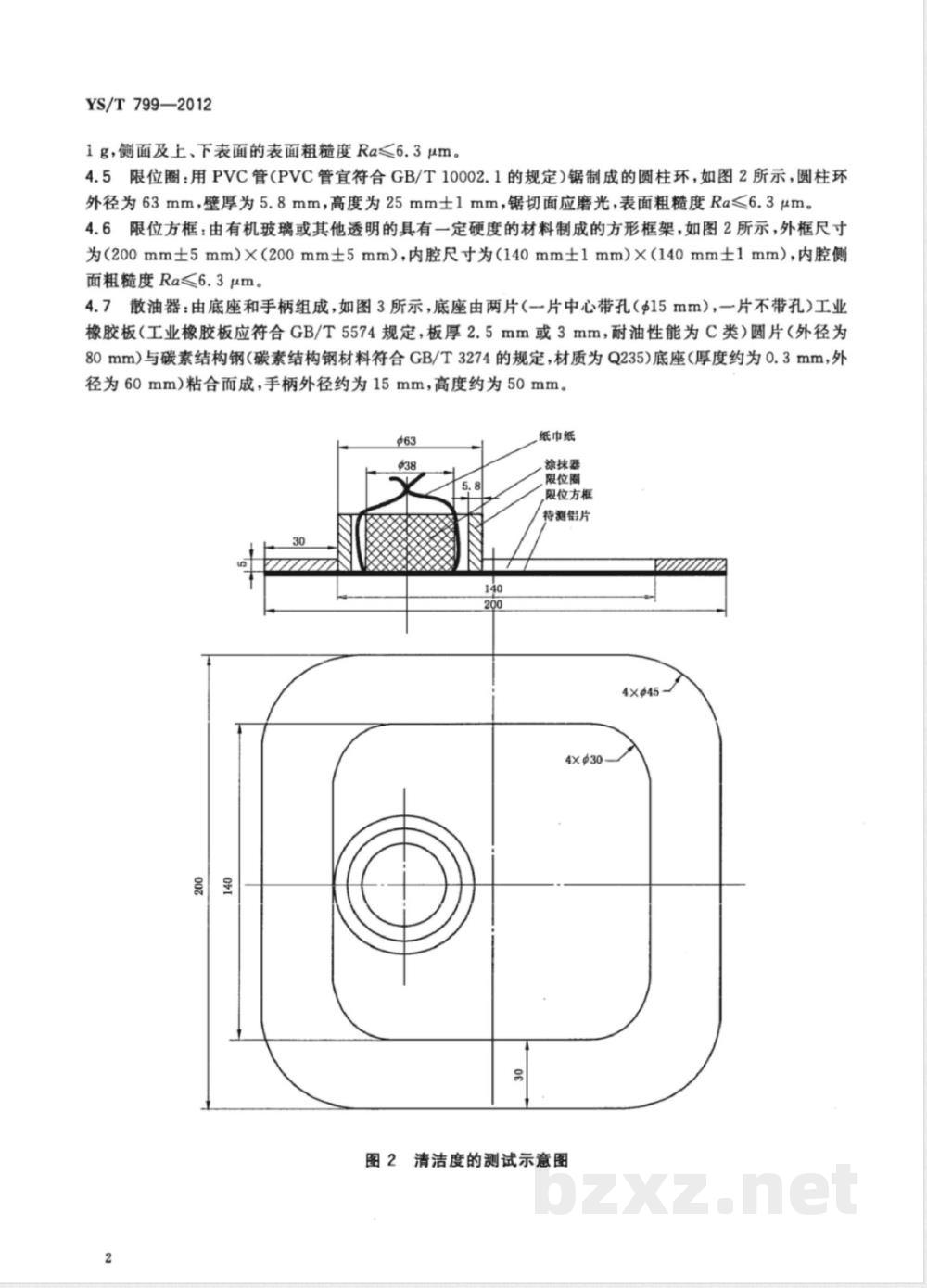

1g，侧面及上、下表面的表面粗糙度Ra≤6.3μm。4.5限位圈：用PVC管（PVC管宜符合GB/T10002.1的规定）锯制成的圆柱环，如图2所示，圆柱环外径为63mm，壁厚为5.8mm，高度为25mm士1mm，锯切面应磨光，表面粗糙度Ra≤6.3μm。4.6限位方框：由有机玻璃或其他透明的具有一定硬度的材料制成的方形框架，如图2所示，外框尺寸为（200mm±5mm）×（200mm士5mm），内腔尺寸为（140mm±1mm）×（140mm士1mm），内腔侧面粗糙度Ra≤6.3μm。
4.7散油器：由底座和手柄组成，如图3所示，底座由两片（片中心带孔（$15mm），一片不带孔）工业橡胶板（工业橡胶板应符合GB/T5574规定，板厚2.5mm或3mm，耐油性能为C类）圆片（外径为80mm）与碳素结构钢（碳素结构钢材料符合GB/T3274的规定，材质为Q235)底座（厚度约为0.3mm，外径为60mm）粘合而成，手柄外径约为15mm，高度约为50mm。963
纸巾纸
涂抹器
限位圈
限位方框
特测铝片
4×$45
图2清洁度的测试示意图
5试验步骤
5.1取样

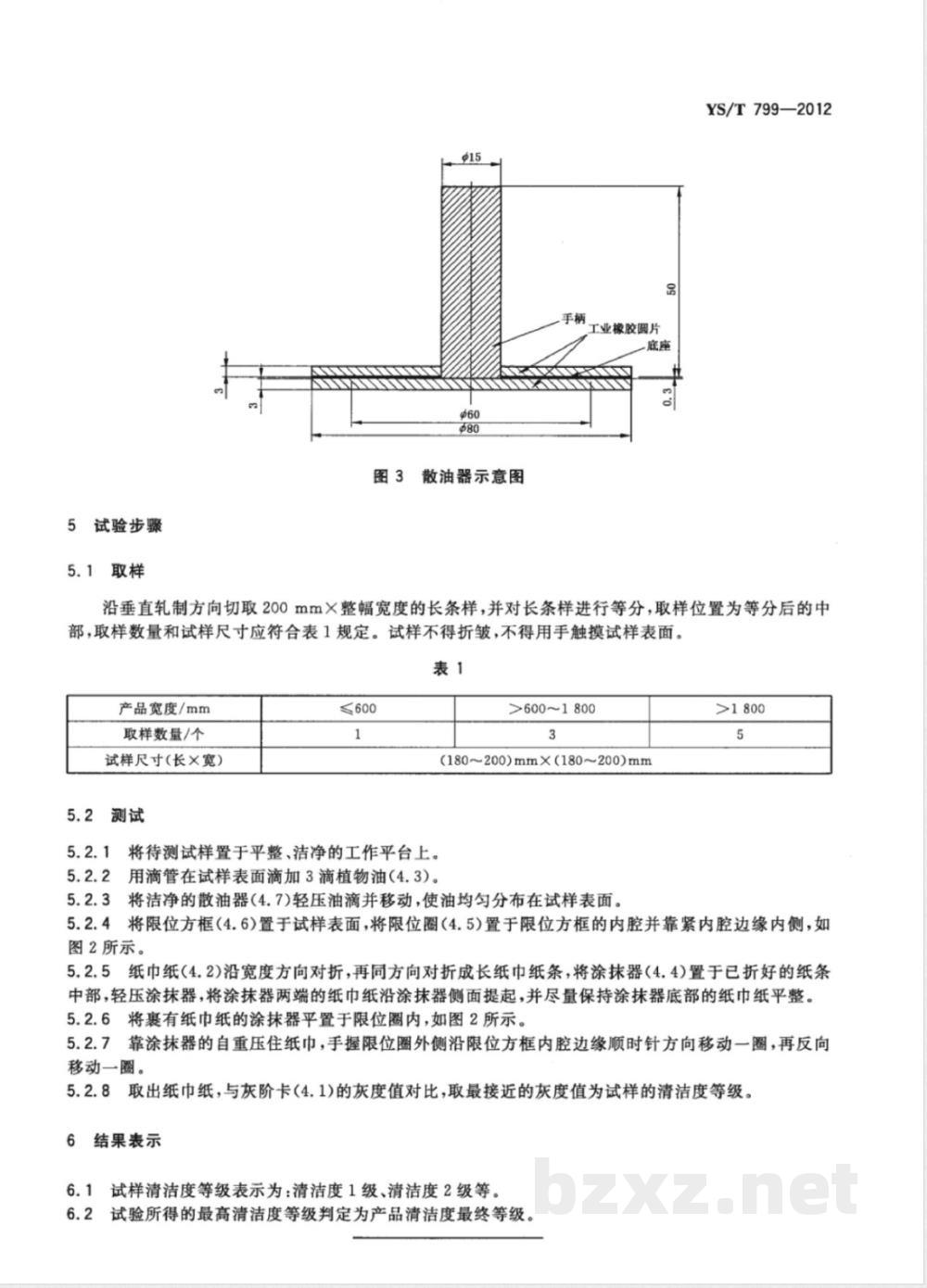

图3散油器示意图
工业橡胶圆片
YS/T799—2012
沿垂直轧制方向切取200mmX整幅宽度的长条样，并对长条样进行等分，取样位置为等分后的中部，取样数量和试样尺寸应符合表1规定。试样不得折皱，不得用手触摸试样表面。表1
产品宽度/mm
取样数量/个
试样尺寸（长×宽）
5.2测试
≤600
5.2.1将待测试样置于平整、洁净的工作平台上。5.2.2用滴管在试样表面滴加3滴植物油（4.3)。>600~1800
(180~200)mm×(180~200)mm
5.2.3将洁净的散油器（4.7)轻压油滴并移动，使油均匀分布在试样表面。>1800
5.2.4将限位方框（4.6)置于试样表面，将限位圈（4.5)置于限位方框的内腔并靠紧内腔边缘内侧，如图2所示。
5.2.5纸巾纸（4.2)沿宽度方向对折，再同方向对折成长纸巾纸条，将涂抹器（4.4)置于已折好的纸条中部，轻压涂抹器，将涂抹器两端的纸巾纸沿涂抹器侧面提起，并尽量保持涂抹器底部的纸中纸平整。5.2.6将裹有纸巾纸的涂抹器平置于限位圈内，如图2所示。5.2.7靠涂抹器的自重压住纸巾，手握限位圈外侧沿限位方框内腔边缘顺时针方向移动一圈，再反向移动一圈。
5.2.8取出纸巾纸，与灰阶卡（4.1)的灰度值对比，取最接近的灰度值为试样的清洁度等级。6结果表示
试样清洁度等级表示为：清洁度1级、清洁度2级等。试验所得的最高清洁度等级判定为产品清洁度最终等级。6.2
YS/T799-2012
中华人民共和国有色金属
行业标准
铝板带箔表面清洁度试验方法
YS/T799—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
6印张0.5字数7千字
2013年2月第一版2013年2月第一次印刷*
书号：155066·2-24420定价
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国有色金属行业标准YS/T799—2012
铝板带箔表面清洁度试验方法
Test method for the surface cleaness of aluminum and aluminum alloysheets,stripsandfoils
2012-11-07发布
中华人民共和国工业和信息化部发布
2013-03-01实施
本标准按照GB/T1.1一2009给出的规则起草。言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：中铝瑞闽铝板带有限公司。YS/T799—2012
本标准参加起草单位：云南浩鑫铝箔有限公司、厦门厦顺铝箔有限公司、西南铝业（集团）有限公司、上海沪鑫铝箔有限公司。
本标准主要起草人：林梅钦、邱龙涛、高珺、张春平、李瑞山、袁荣、潘飚。Ibzxz.net
1范围
铝板带箔表面清洁度试验方法
本标准规定了铝板带箔表面清洁度（由铝粉引起）的试验方法。YS/T799—2012
本标准适用于食品箔、药用箔和PS版基等铝及铝合金板、带、箔半成品、产品的表面清洁度测试，也可用于其他铝材。
2方法概述
从待测产品上取面积约180mm×180mm样品，将裹有纸巾纸的涂抹器在限位框内对试样表面进行有规则擦拭，将粘附在纸巾纸上的异物颜色与灰阶卡对比，进行试样表面清洁度等级判定。3规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T5574工业用橡胶板
GB/T10002.1给水用硬聚氯乙烯（PVC-U)管材4主要材料和试剂
4.1灰阶卡：宜采用KODAKGrayScale柯达灰阶卡1)（见图1)或相类似分级的产品。ODAK
图1KODAKGrayScale柯达灰阶卡示意图4.2纸巾纸：宜采用白色原生木浆纸，表面不得压花或印花，规格为（180～210）mm×（155~180）mm(双层）。
4.3植物油。
4.4涂抹器：用不锈钢制成的圆柱状物体，如图2所示，直径为38.0mm士0.5mm、质量为283.5g土1）KODAKGrayScale柯达灰阶卡是适合的市售产品的实例。给出这一信息是为了方便本标准的使用者，并不表示对这些产品的认可。
YS/T799—2012
1g，侧面及上、下表面的表面粗糙度Ra≤6.3μm。4.5限位圈：用PVC管（PVC管宜符合GB/T10002.1的规定）锯制成的圆柱环，如图2所示，圆柱环外径为63mm，壁厚为5.8mm，高度为25mm士1mm，锯切面应磨光，表面粗糙度Ra≤6.3μm。4.6限位方框：由有机玻璃或其他透明的具有一定硬度的材料制成的方形框架，如图2所示，外框尺寸为（200mm±5mm）×（200mm士5mm），内腔尺寸为（140mm±1mm）×（140mm士1mm），内腔侧面粗糙度Ra≤6.3μm。
4.7散油器：由底座和手柄组成，如图3所示，底座由两片（片中心带孔（$15mm），一片不带孔）工业橡胶板（工业橡胶板应符合GB/T5574规定，板厚2.5mm或3mm，耐油性能为C类）圆片（外径为80mm）与碳素结构钢（碳素结构钢材料符合GB/T3274的规定，材质为Q235)底座（厚度约为0.3mm，外径为60mm）粘合而成，手柄外径约为15mm，高度约为50mm。963
纸巾纸
涂抹器
限位圈
限位方框
特测铝片
4×$45
图2清洁度的测试示意图
5试验步骤
5.1取样
图3散油器示意图
工业橡胶圆片
YS/T799—2012
沿垂直轧制方向切取200mmX整幅宽度的长条样，并对长条样进行等分，取样位置为等分后的中部，取样数量和试样尺寸应符合表1规定。试样不得折皱，不得用手触摸试样表面。表1
产品宽度/mm
取样数量/个
试样尺寸（长×宽）
5.2测试
≤600
5.2.1将待测试样置于平整、洁净的工作平台上。5.2.2用滴管在试样表面滴加3滴植物油（4.3)。>600~1800
(180~200)mm×(180~200)mm
5.2.3将洁净的散油器（4.7)轻压油滴并移动，使油均匀分布在试样表面。>1800
5.2.4将限位方框（4.6)置于试样表面，将限位圈（4.5)置于限位方框的内腔并靠紧内腔边缘内侧，如图2所示。
5.2.5纸巾纸（4.2)沿宽度方向对折，再同方向对折成长纸巾纸条，将涂抹器（4.4)置于已折好的纸条中部，轻压涂抹器，将涂抹器两端的纸巾纸沿涂抹器侧面提起，并尽量保持涂抹器底部的纸中纸平整。5.2.6将裹有纸巾纸的涂抹器平置于限位圈内，如图2所示。5.2.7靠涂抹器的自重压住纸巾，手握限位圈外侧沿限位方框内腔边缘顺时针方向移动一圈，再反向移动一圈。
5.2.8取出纸巾纸，与灰阶卡（4.1)的灰度值对比，取最接近的灰度值为试样的清洁度等级。6结果表示
试样清洁度等级表示为：清洁度1级、清洁度2级等。试验所得的最高清洁度等级判定为产品清洁度最终等级。6.2
YS/T799-2012
中华人民共和国有色金属
行业标准
铝板带箔表面清洁度试验方法
YS/T799—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
6印张0.5字数7千字
2013年2月第一版2013年2月第一次印刷*
书号：155066·2-24420定价
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
