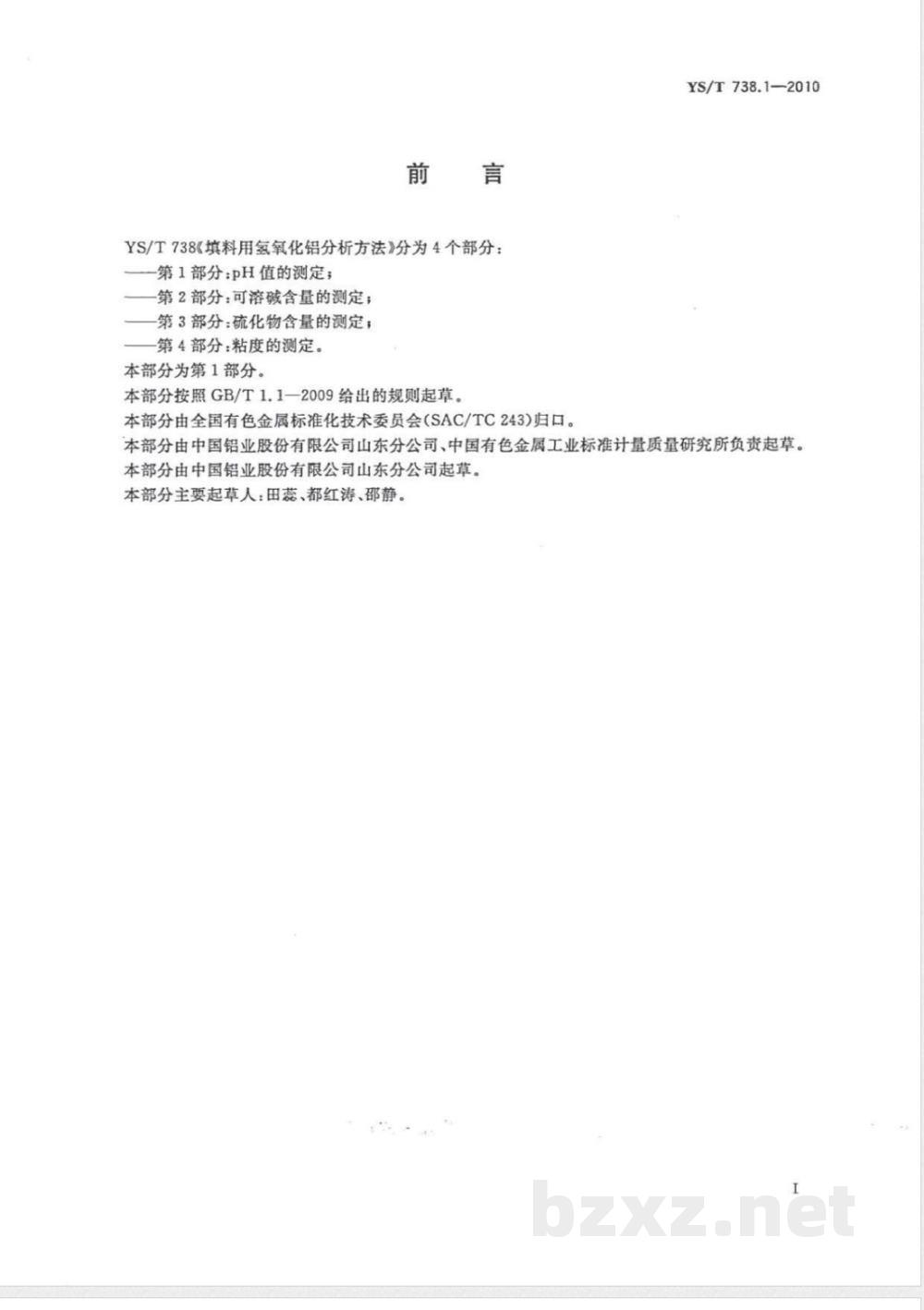

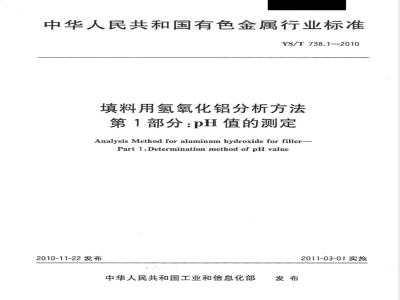

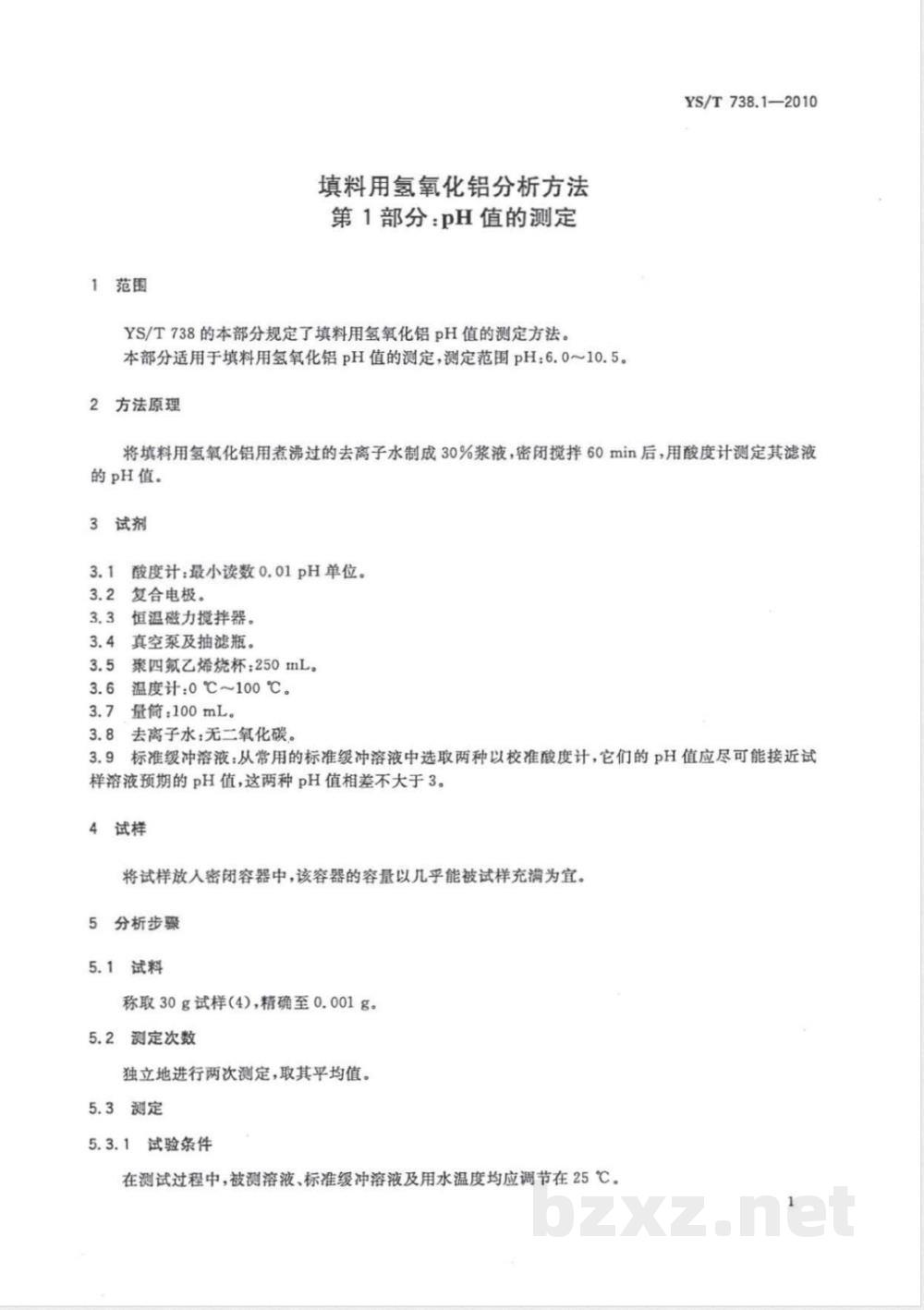

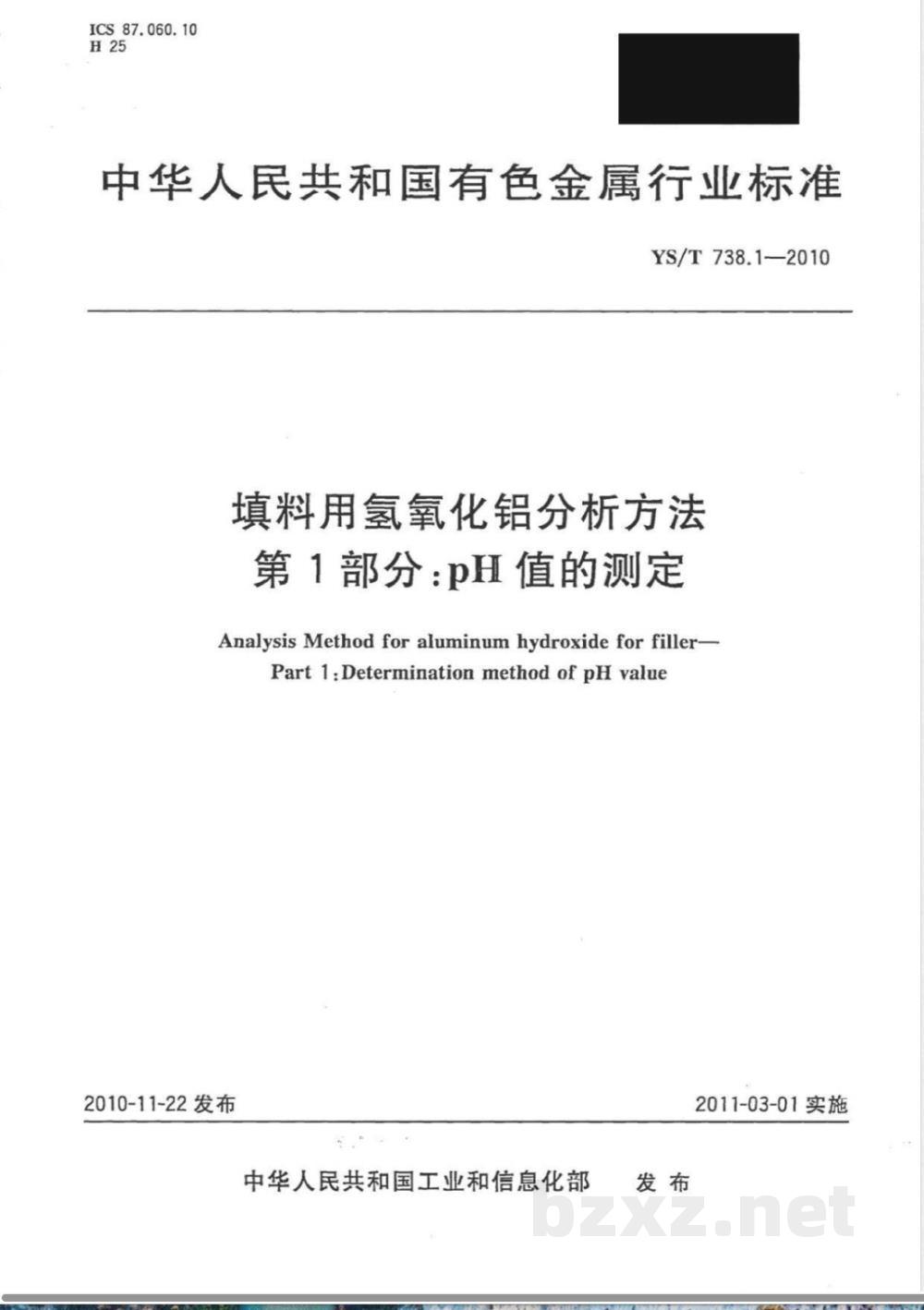

ICS 87.060.10 H25 中华人民共和国有色金属行业标准 YS/T 738.1—2010 填料用氢氧化铝分析方法 第1部分：pH值的测定 Analysis Method for aluminum hydroxide for filler - Part 1: Determination of pH value 2010-11-22发布 中华人民共和国工业和信息化部发布 2011-03-01实施 前言 YS/T 738《填料用氢氧化铝分析方法》分为4个部分： 第1部分：pH值的测定； 第2部分：可溶碱含量的测定； 第3部分：硫化物含量的测定； 第4部分：粘度的测定。 本部分为第1部分。 本部分按照GB/T 1.1-2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分由中国铝业股份有限公司山东分公司、中国有色金属工业标准计量质量研究所负责起草。 本部分由中国铝业股份有限公司山东分公司起草。 主要起草人：田蕊、都红涛、邵静。 1 范围 本部分规定了填料用氢氧化铝pH值的测定方法。 适用于填料用氢氧化铝pH值测定，测定范围为pH 6.0～10.5。 2 方法原理 将填料用氢氧化铝与煮沸过的去离子水配制成30%浆液，在密闭条件下搅拌60 min后，冷却并过滤，使用酸度计测定滤液的pH值。 3 试剂与仪器 3.1 酸度计：最小读数0.01 pH单位。 3.2 复合电极。 3.3 恒温磁力搅拌器。 3.4 真空泵及抽滤瓶。 3.5 聚四氟乙烯烧杯：250 mL。 3.6 温度计：0 ℃～100 ℃。 3.7 量筒：100 mL。 3.8 去离子水：无二氧化碳。 3.9 标准缓冲溶液：选取两种用于校准酸度计，pH值应接近试样溶液预期值，且两者差值不大于3。 4 试样 将试样置于密闭容器中，容器体积应能尽量充满试样。 5 分析步骤 5.1 试料 称取试样30 g，精确至0.001 g。 5.2 测定次数 独立进行两次测定，取平均值。 5.3 测定 5.3.1 试验条件 测定过程中，试样溶液、标准缓冲溶液及用水温度均应保持在25 ℃。 5.3.2 酸度计校准 按仪器说明书操作。复合电极使用前应在去离子水中浸泡24 h。 先用标准缓冲溶液校正仪器，再用另一种缓冲溶液核对，调整至仪器示值与标准值偏差不超过±0.02 pH单位。 5.3.3 pH值测定 将试料置于聚四氟乙烯烧杯中，加入100 mL去离子水，密闭后置于80 ℃恒温磁力搅拌器中搅拌60 min。停止搅拌后冷却至25 ℃并抽滤。取澄清滤液插入电极，待读数稳定后记录pH值。 6 结果表示 计算结果保留小数点后2位。 7 精密度 7.1 重复性 在重复条件下，两次独立测定结果的差值不超过重复性限r，超过情况不大于5%。 重复性数据采用线性内插法计算。 7.2 允许差 实验室间分析结果差值不应大于0.3。 8 质量保证与控制 分析过程中应使用标准样品或控制样品进行校核，每年至少校核一次。当出现失控情况时应查明原因并纠正后重新校核。
