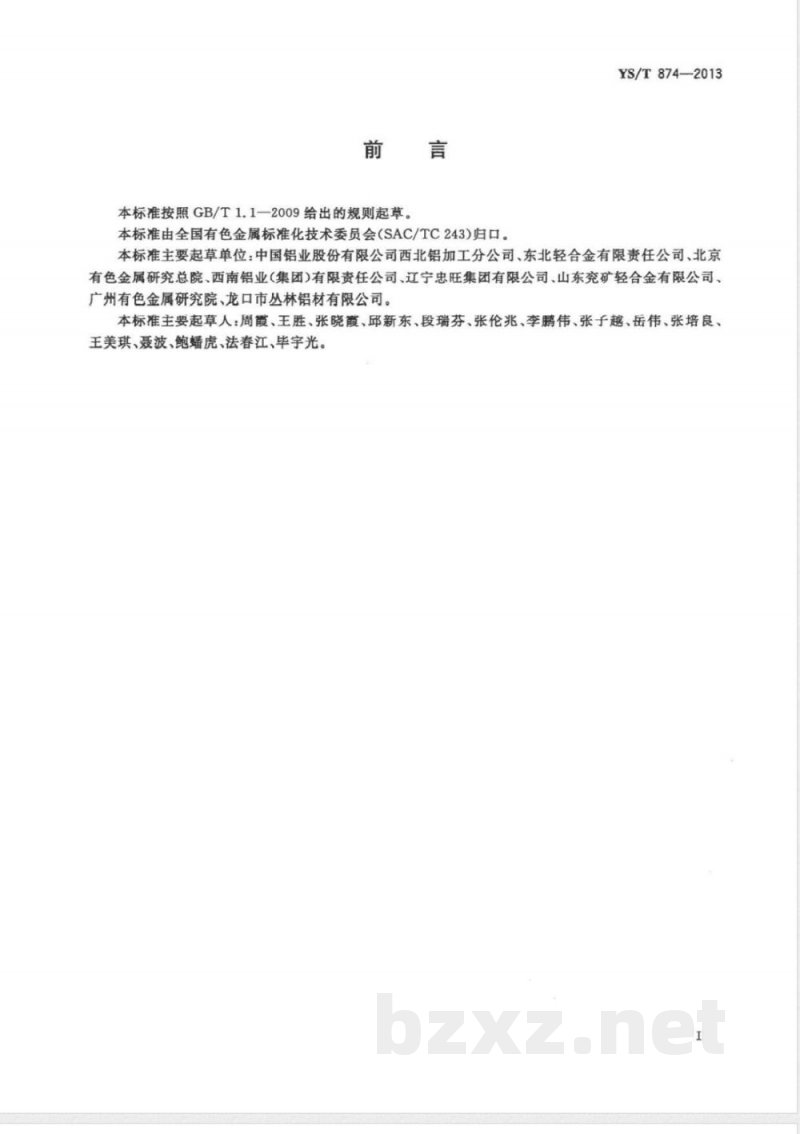

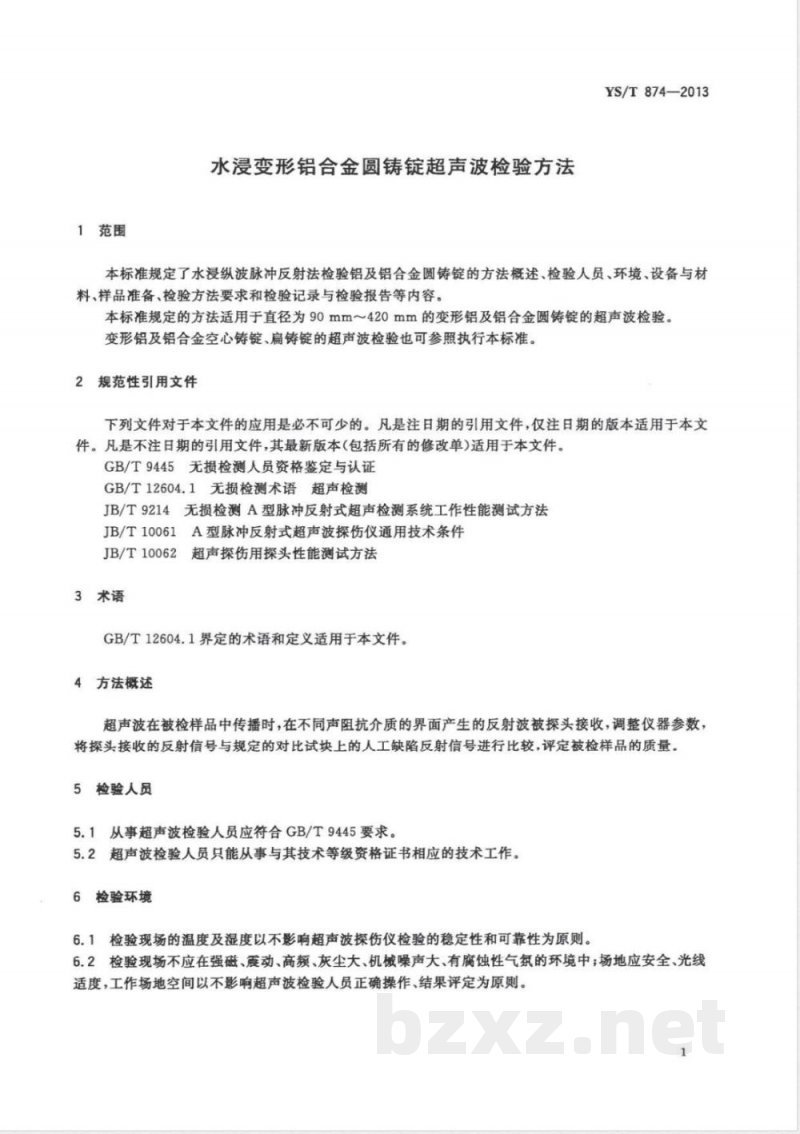

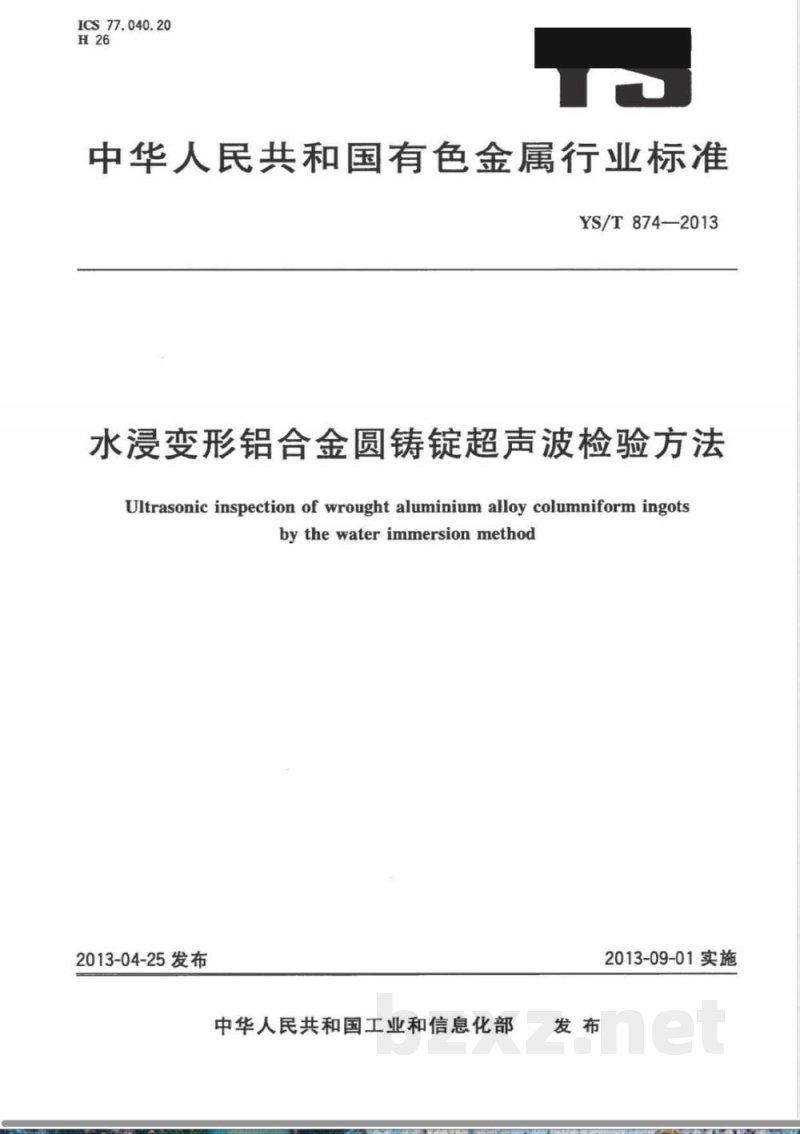

ICS 77.040.20 H26 中华人民共和国有色金属行业标准 YS/T 874—2013 水浸变形铝合金圆铸锭超声波检验方法 Ultrasonic inspection of wrought aluminium alloy columniform ingots by the water immersion method 2013-04-25发布 2013-09-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准主要起草单位：中国铝业股份有限公司西北铝加工分公司、东北轻合金有限责任公司、北京有色金属研究总院、西南铝业（集团）有限责任公司、辽宁忠旺集团有限公司、山东充矿轻合金有限公司、广州有色金属研究院、龙口市丛林铝材有限公司。 本标准主要起草人：周霞、王胜、张晓霞、邱新东、段瑞芬、张伦兆、李鹏伟、张子越、岳伟、张培良、王美琪、聂波、鲍蟠虎、法春江、毕宇光。 1 范围 本标准规定了水浸纵波脉冲反射法检验铝及铝合金圆铸锭的方法概述、检验人员、环境、设备与材料、样品准备、检验方法要求以及检验记录与检验报告等内容。 本标准适用于直径为90mm～420mm的变形铝及铝合金圆铸锭的超声波检验。变形铝及铝合金空心铸锭、扁铸锭的超声波检验也可参照执行本标准。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 9445 无损检测人员资格鉴定与认证 GB/T 12604.1 无损检测术语 超声检测 JB/T 9214 无损检测A型脉冲反射式超声检测系统工作性能测试方法 JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10062 超声探伤用探头性能测试方法 3 术语 GB/T 12604.1界定的术语和定义适用于本文件。 4 方法概述 超声波在被检样品中传播时，在不同声阻抗介质界面产生反射波并被探头接收。通过调整仪器参数，将探头接收的反射信号与对比试块人工缺陷反射信号进行比较，从而评定被检样品质量。 5 检验人员 5.1 从事超声波检验人员应符合GB/T 9445要求。 5.2 检验人员只能从事与其资格等级相应的技术工作。 6 检验环境 6.1 检验现场温湿度应保证不影响超声波检测系统稳定性与可靠性。 6.2 检验环境不应存在强磁场、强振动、高噪声、大量灰尘或腐蚀性气氛，工作场地应安全、光线适度，并保证操作与结果评定不受影响。 7 检验设备与材料 7.1 对比试块 对比试块用于调整和校验系统灵敏度、评定缺陷当量及位置。 对比试块中的人工缺陷为不同孔径、不同埋藏深度的平底孔，孔底平行于检验面。 试块材料应与被检件声学特性相近，其声速、声阻抗一致或接近，且不得存在影响检验结果的自然缺陷，声学特性偏差应控制在±2.5%以内。 试块检验面几何形状应与被检铸锭相同或相似。 对比试块可设计为： 同孔径不同埋藏深度的阶梯试块；或同一埋藏深度不同孔径的试块。 平底孔孔径应根据检验要求选用1.2mm、2.0mm、2.4mm、2.8mm、3.2mm或3.6mm。 平底孔孔底粗糙度Ra不大于3.2μm，孔底平面度不大于0.02mm，孔径偏差为±0.05mm，孔向垂直度不大于0.5°。 对比试块不得长期浸泡在水槽中，以防腐蚀。 试块制作完成后应经计量部门检定，合格后方可使用。 如需采用其他人工反射体，可由供需双方协商确定。 图1 同孔径不同埋藏深度阶梯试块示意图 图2 同一埋藏深度不同孔径对比试块示意图 7.2 探头 （内容后续略）
