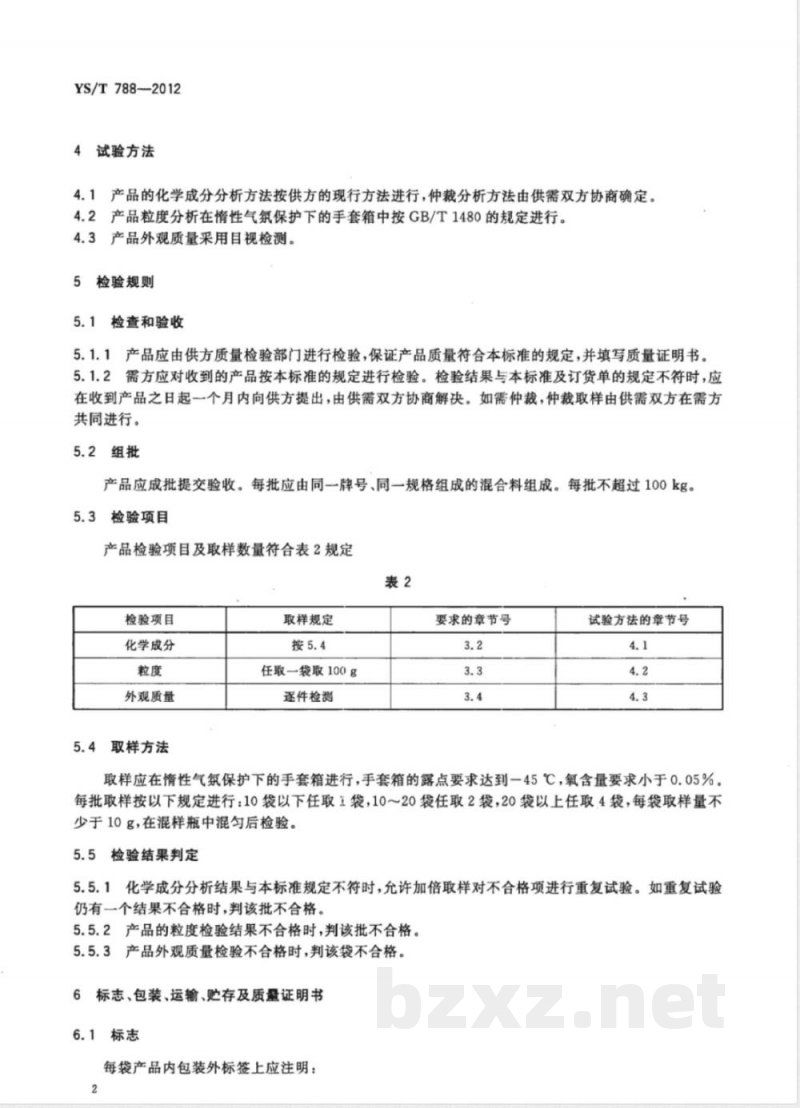

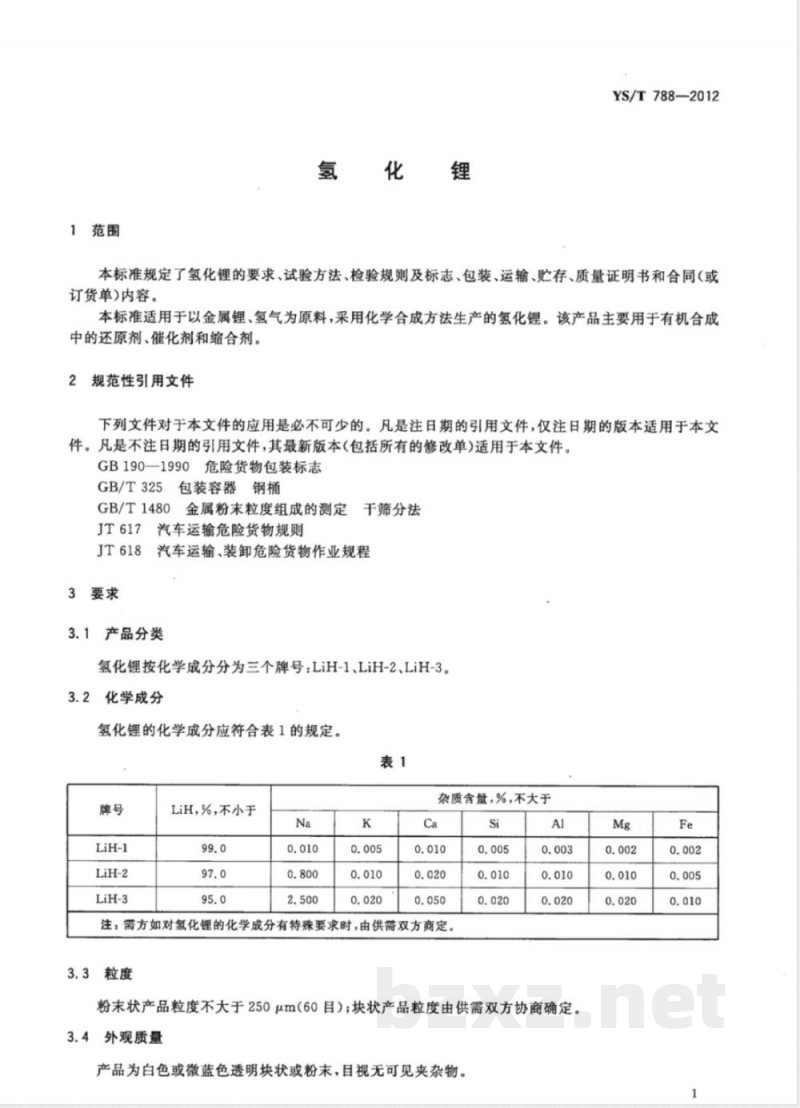

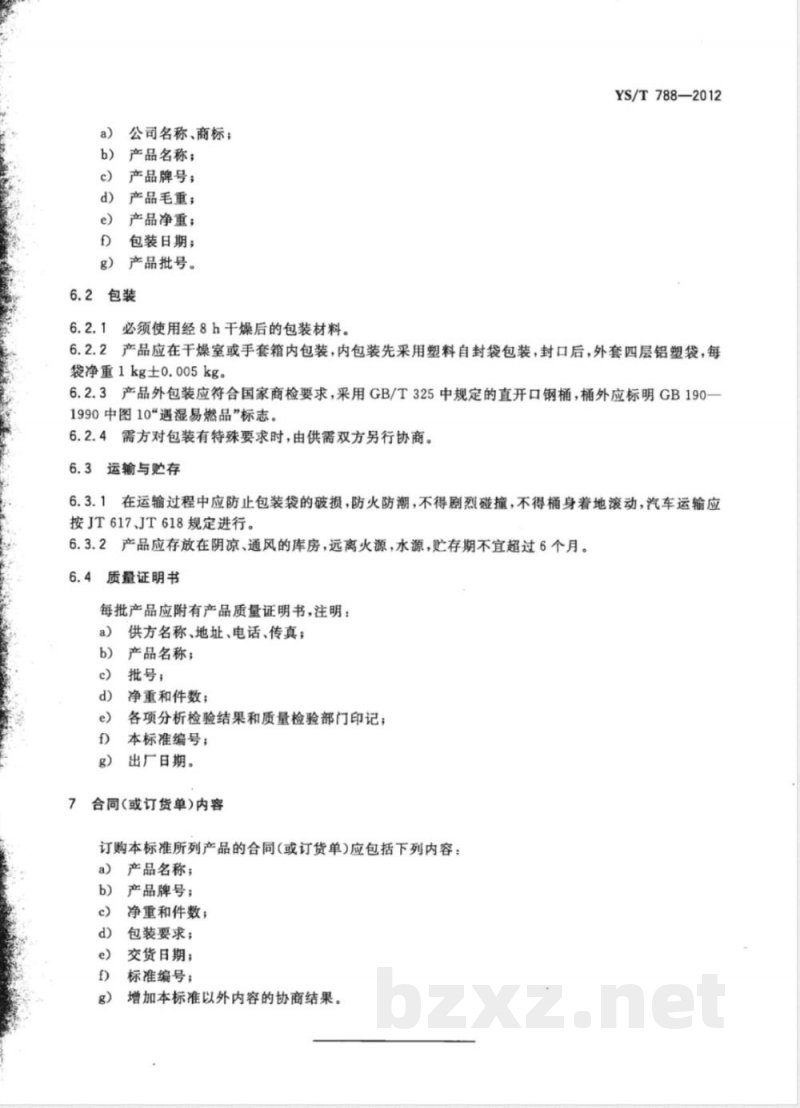

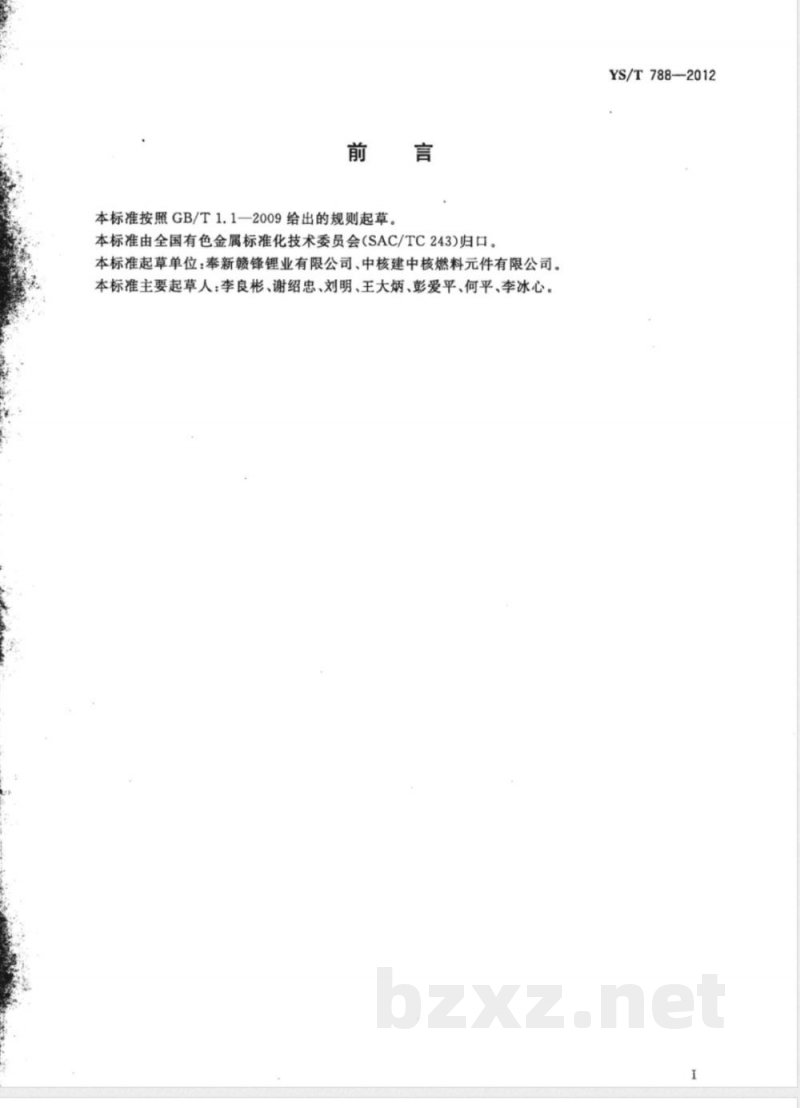

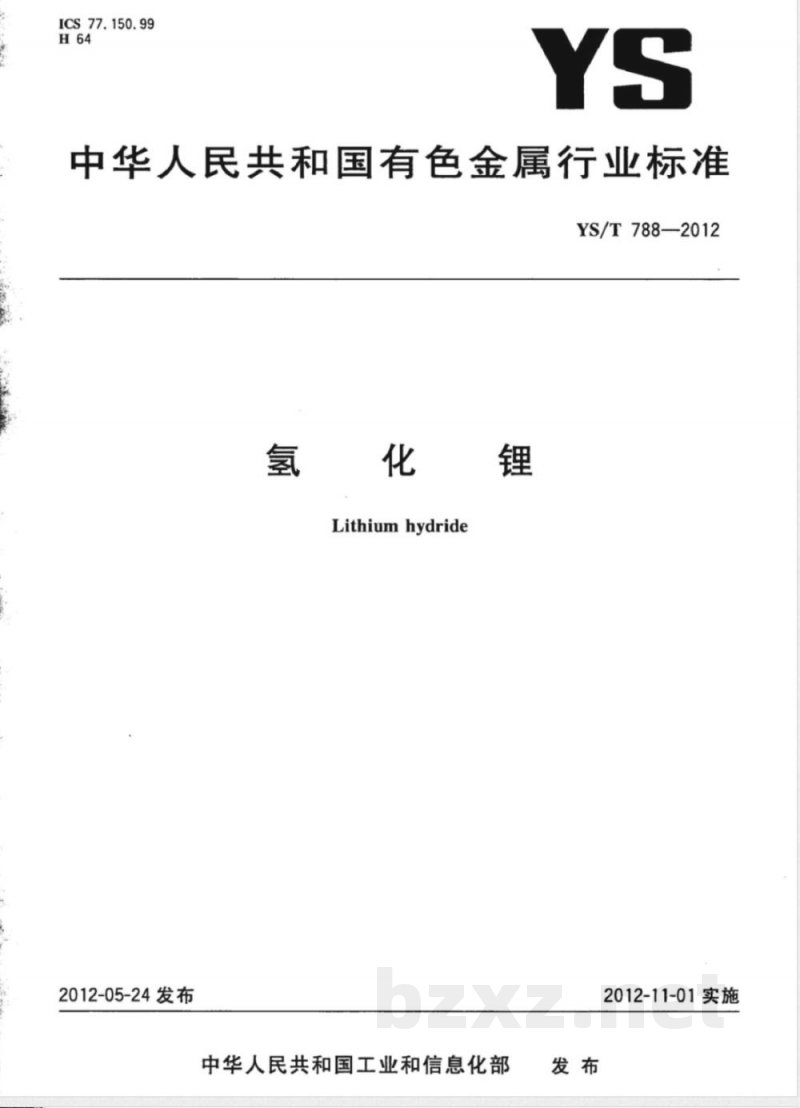

ICS 77.150.99 H64 中华人民共和国有色金属行业标准 YS/T 788—2012 氢化锂 Lithium Hydride 2012-05-24发布 2012-11-01实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：奉新赣锋锂业有限公司、中核建中核燃料元件有限公司。 本标准主要起草人：李良彬、谢绍忠、刘明、王大炳、彭爱平、何平、李冰心。 1 范围 本标准规定了氢化锂的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于以金属锂和氢气为原料，采用化学合成方法生产的氢化锂产品。该产品主要用于有机合成中的还原剂、催化剂和缩合剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 190—1990 危险货物包装标志 GB/T 325 包装容器钢桶 GB/T 1480 金属粉末粒度组成的测定 干筛分法 JT 617 汽车运输危险货物规则 JT 618 汽车运输、装卸危险货物作业规程 3 要求 3.1 产品分类 氢化锂按化学成分分为三个牌号：LiH-1、LiH-2、LiH-3。 3.2 化学成分 氢化锂的化学成分应符合表1规定。需方如有特殊要求，由供需双方协商确定。 表1 化学成分 牌号：LiH-1 / LiH-2 / LiH-3 LiH（%）不小于：99.0 / 97.0 / 95.0 杂质含量（%，不大于）： Na：0.010 / 0.800 / 2.500 K：0.005 / 0.010 / 0.020 Ca：0.010 / 0.020 / 0.050 Si：0.005 / 0.010 / 0.020 Al：0.003 / 0.010 / 0.020 Mg：0.002 / 0.010 / 0.020 Fe：0.002 / 0.005 / 0.010 3.3 粒度 粉末状产品粒度不大于250 μm（60目）；块状产品粒度由供需双方协商确定。 3.4 外观质量 产品为白色或微蓝色透明块状或粉末，目视无可见夹杂物。 4 试验方法 4.1 化学成分 产品的化学成分分析方法按供方现行方法进行，仲裁分析方法由供需双方协商确定。 4.2 粒度 产品粒度分析应在惰性气氛保护下的手套箱中按GB/T 1480规定进行。 4.3 外观质量 产品外观质量采用目视检测。 5 检验规则 5.1 检查和验收 5.1.1 产品应由供方质量检验部门进行检验，保证产品符合本标准要求，并出具质量证明书。 5.1.2 需方应按本标准进行验收。如检验结果不符合要求，应在收到产品之日起一个月内向供方提出，由供需双方协商解决；如需仲裁，取样由双方共同进行。 5.2 组批 产品应成批提交验收，每批应由同一牌号、同一规格的混合料组成，每批不超过100 kg。 5.3 检验项目 产品检验项目包括化学成分、粒度和外观质量。 5.4 取样方法 取样应在惰性气氛保护的手套箱中进行，手套箱露点应达到-45℃，氧含量小于0.05%。 每批取样规定如下： 10袋以下任取1袋；10～20袋任取2袋；20袋以上任取4袋；每袋取样量不少于10 g，混匀后进行检验。 5.5 检验结果判定 5.5.1 化学成分不合格时，允许加倍取样进行复验；如仍有一项不合格，则判该批不合格。 5.5.2 粒度检验不合格时，判该批不合格。 5.5.3 外观质量检验不合格时，判该袋不合格。 6 标志、包装、运输、贮存及质量证明书 6.1 标志 每袋产品内包装外标签上应注明： a）公司名称、商标； b）产品名称； c）产品牌号； d）产品毛重； e）产品净重； f）包装日期； g）产品批号。 6.2 包装 6.2.1 包装材料必须经8小时干燥处理。 6.2.2 产品应在干燥室或手套箱内进行包装。内包装采用塑料自封袋，封口后外套四层铝塑复合袋，每袋净重为1 kg±0.005 kg。 6.2.3 外包装应符合国家商检要求，采用GB/T 325规定的直开口钢桶。 6.3 运输与贮存 产品属于易吸湿、易反应物质，应防潮、防水、防止包装破损，按危险货物相关规定运输和储存。 6.4 质量证明书 每批产品应附质量证明书，内容包括：供方信息、产品名称及牌号、批号、净重和件数、检验结果、本标准编号及检验日期。 7 订货单（或合同）内容 订货单（或合同）应包括：产品名称、牌号、净重、件数及其他技术要求等内容。
