本标准规定了金属铍珠的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于氟化铍镁热还原法制得的金属铍珠。
本标准代替YS/T221—1994《金属铍珠》。
本标准与YS/T221—1994《金属铍珠》相比主要变化如下:
———将原产品牌号Be-02、Be-01、Be-1分别改为Be-1、Be-2、Be-4;
———增加了一个产品牌号Be-3;
———Be-1中增加了对Co、B、Cd、Ag、Sm、Eu、Gd、Dy、Li的含量要求;
———Be-1中Si含量由0.006%改为0.01%;
———Be-2中Fe含量由0.105%改为0.10%;
———Be-2中“128Pa”、“67.3Pa”、“53Pa”分别改为“1.28毫靶”、“0.673毫靶”、“0.53毫靶”;
———Be-2和Be-1的杂质波动范围改为原标准的1/2;删除了“每次提供的产品允许1/3有铁、铬、
镍、锰、硼有超限波动”和“每次供货时作抽查分析,抽查量为供货量的1/3~1/4”;
———产品粒度要求由“不小于1mm”改为“不小于2mm”;
———检验规则中“收到产品之日起六个月内”改为“收到产品之日起90天内”;
———仲裁取样方法,由“每批按大、中、小颗粒取样”改为“均匀取样”;
———“每桶净重不大于10kg”改为“按批次用桶包装,每桶净重不大于30kg”。
本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本标准起草单位:湖南水口山有色金属集团有限公司、西北稀有金属材料研究院。
本标准主要起草人:王平、李卫、李宇峰、刘柳辉、舒刚、董群伟。
本标准所代替标准的历次版本发布情况为:
———YS/T221—1994;
———GBn262—1986;
———YB855—1975。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GJB2513A—2008 铍化学分析方法

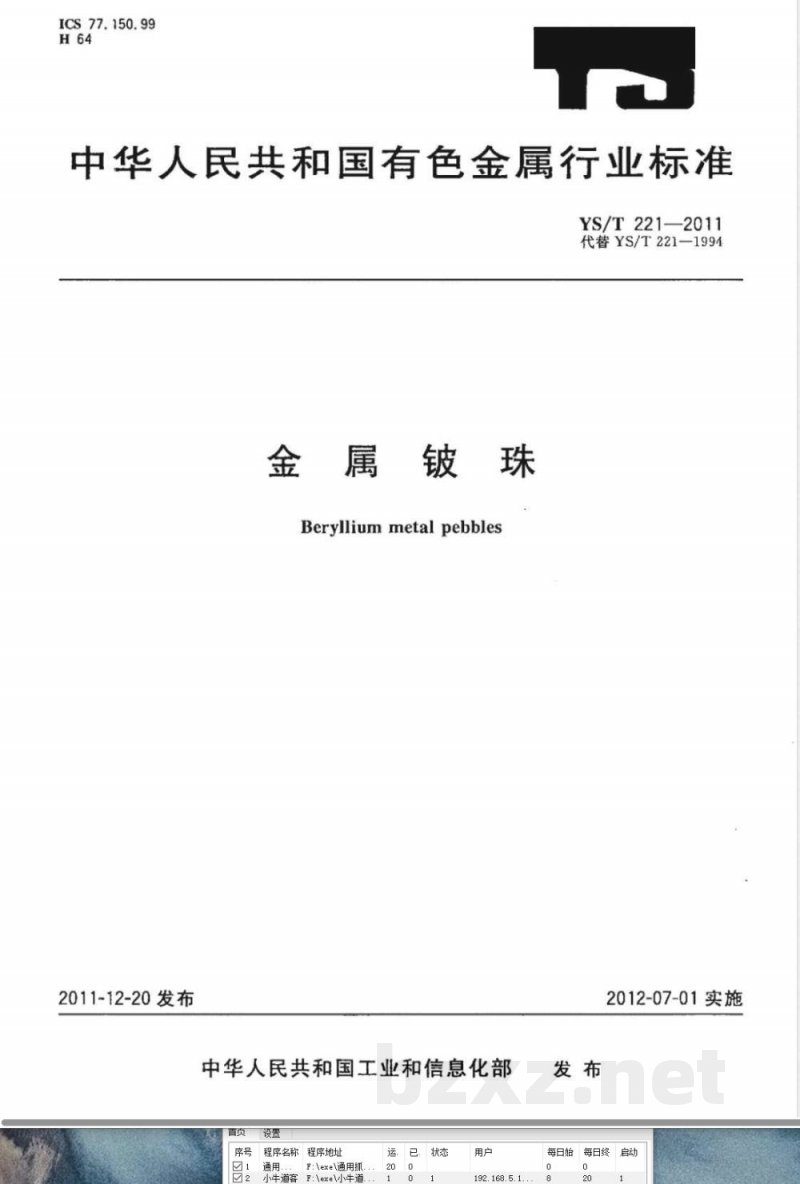

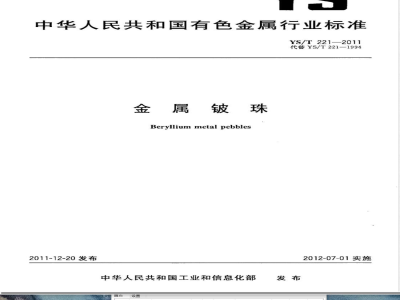

ICS 77. 150.99
中华人民共和国有色金属行业标准YS/T221—2011
代替YS/T221—1994
金属铍珠
Berylliummetalpebbles
2011-12-20发布
中华人民共和国工业和信息化部首页
程序名称程序地址
F:Lexet通用抓
牛道安E：牛道
已状态
192.168.5.1
2012-07-01实施
每日始 每日终启动

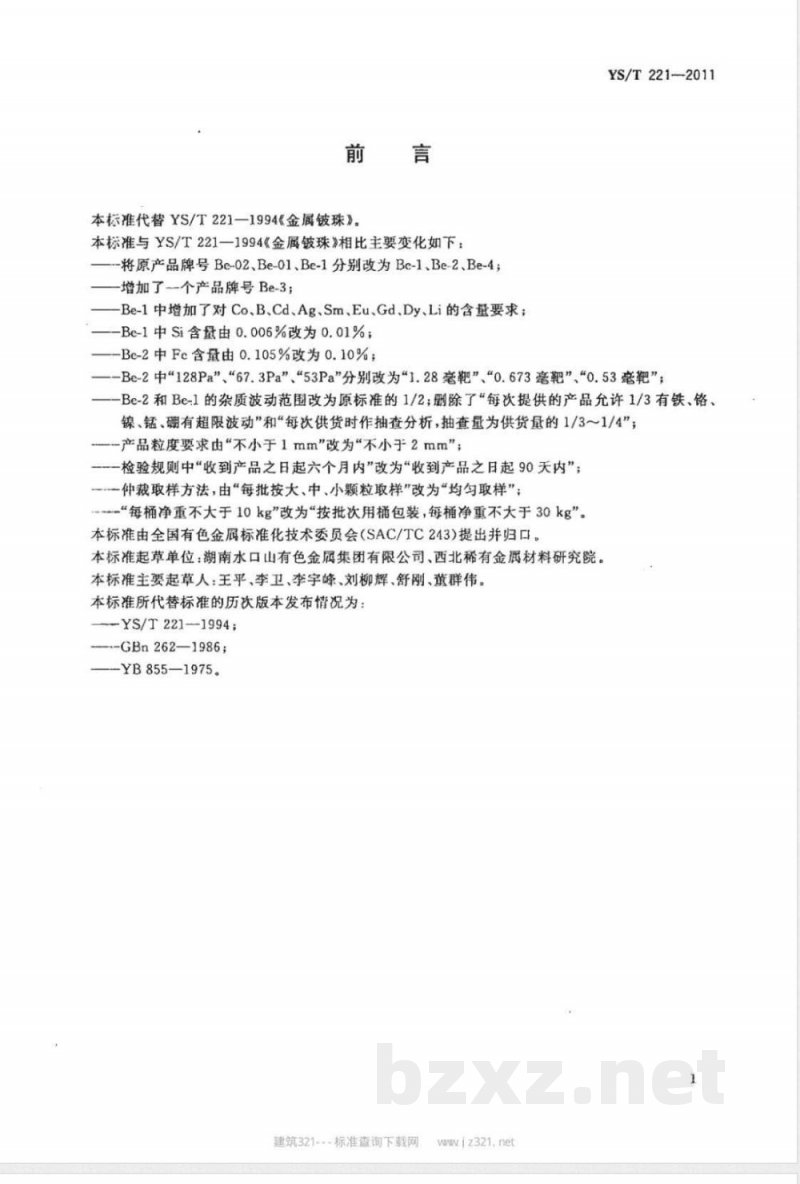

本标准代替YS/T221—1994《金属铍珠》。本标准与YS/T221一1994《金属铍珠》相比主要变化如下：-将原产品牌号Be-02、Be-01、Be-1分别改为Bc-1、Be-2、Be-4；增加了一个产品牌号Be-3；
Be-1中增加了对Co、B、Cd、Ag、Sm、Eu、GdDy、Li的含量要求；Be-1中Si含量由0.006%改为0.01%；-Be-2中Fc含量由0.105%改为0.10%；YS/T2212011
-Bec-2中“128Pa”“67.3Pa”“53Pa\分别改为\1.28毫靶”、“0.673毫靶”“0.53毫靶”一Be-2和Be-1的杂质波动范围改为原标准的1/2；删除了“每次提供的产品允许1/3有铁、铬、镍、锰、硼有超限波动”和“每次供货时作抽查分析，抽查量为供货量的1/3～1/4”-产品粒度要求由“不小于1mm”改为“不小于2mm”；一检验规则中“收到产品之日起六个月内”改为“收到产品之日起90天内”；一仲裁取样方法，由“每批按大、中、小颗粒取样”改为“均匀取样”；“每桶净重不大于10kg”改为“按批次用桶包装，每桶净重不大于30kg”。本标准由全国有色金展标准化技术委员会（SAC/TC243）提出并归口。本标准起草单位：湖南水口山有色金属集团有限公司、西北稀有金展材料研究院。本标准主要起草人：王平、李卫、李宇峰、刘柳辉、舒刚、群伟。本标准所代替标准的历次版本发布情况为：YS/T2211994;
-GBn262—1986
-YB855—1975。
建筑321--标准查询下载网
wwiz321.net

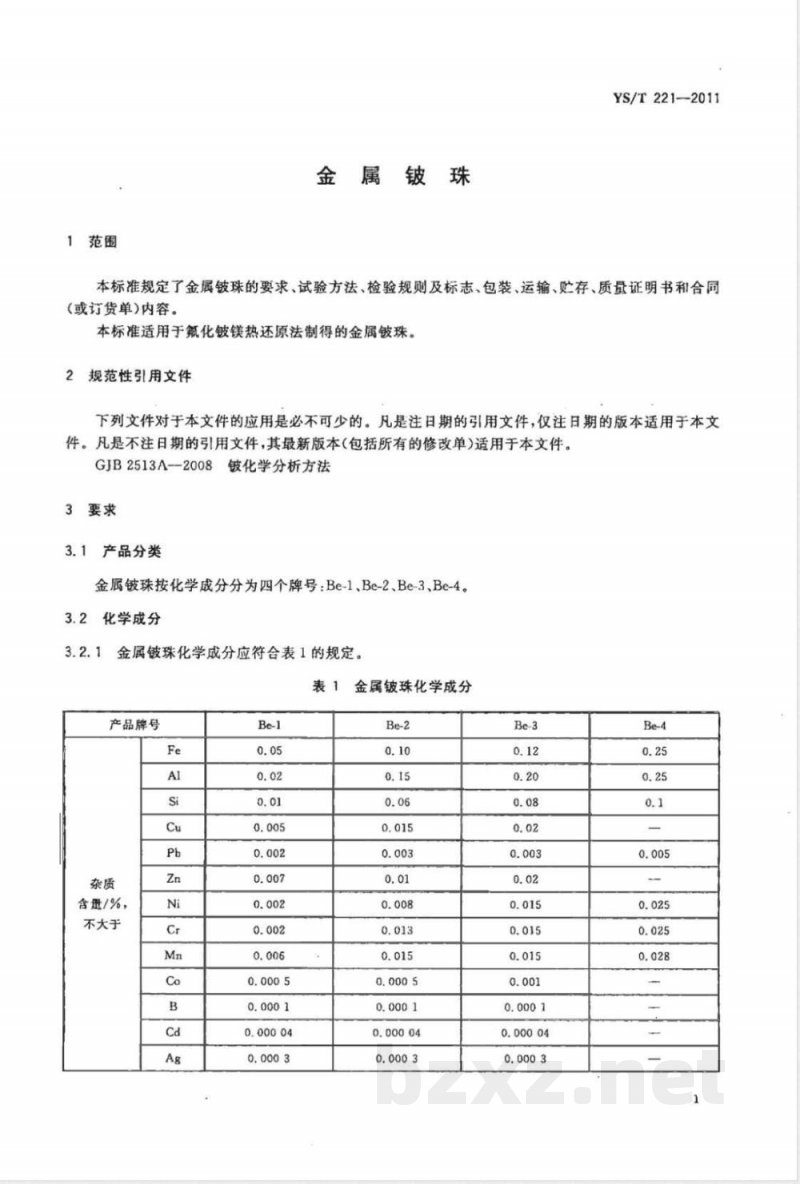

金属铍珠
YS/T221-2011
本标准规定了金属铍珠的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同(或订货单）内容。
本标准适用于氟化铍镁热还原法制得的金属铍珠。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GJB2513A-2008铍化学分析方法
3要求
3.1产品分类
金属铍珠按化学成分分为四个牌号：Be-1、Be-2、Be-3、Be-4。化学成分
3.2.1金属铍珠化学成分应符合表1的规定。表1
金属铍珠化学成分
产品牌号
含量/%，
不大于
YS/T221-—2011
产品牌号
含盘/%，
不大于

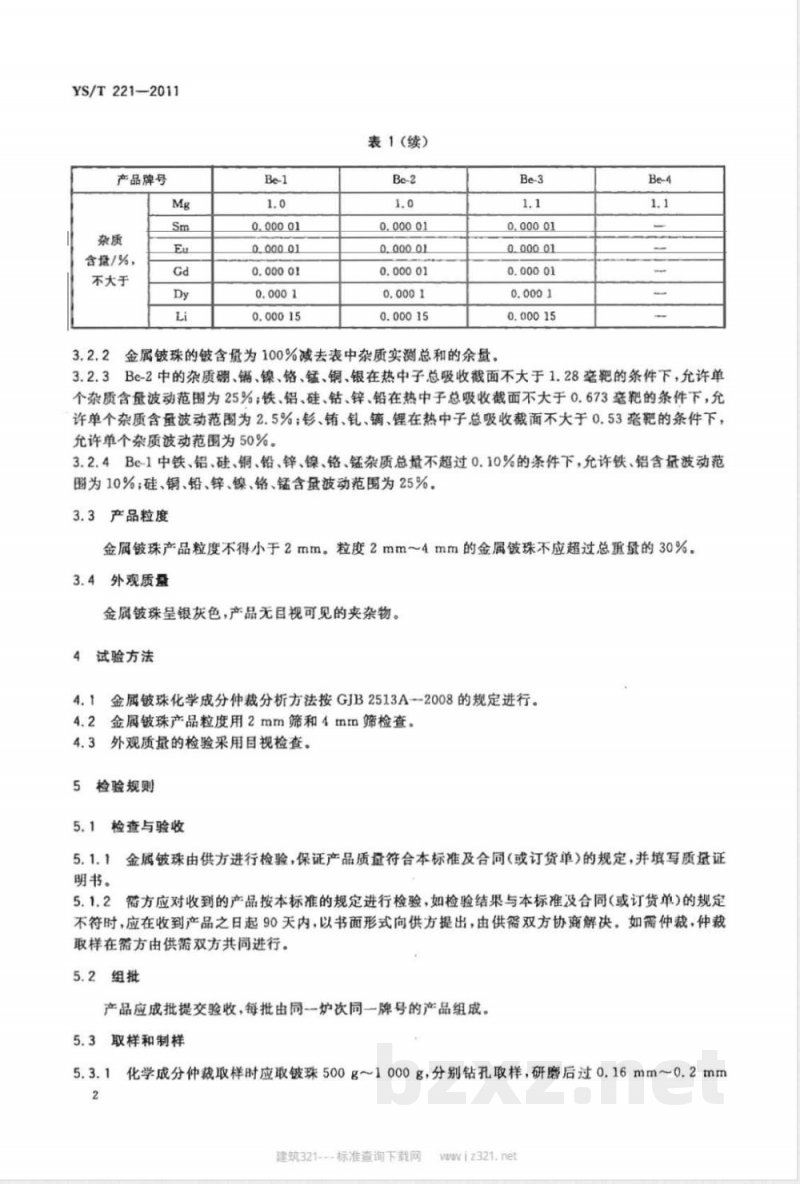

表1(续）
3.2.2金属铍珠的铍含量为100%减去表中杂质实测总和的余量。Be-3
3.2.3Be-2中的杂质硼、镐、镍、铬、锰、铜、银在热中子总吸收截面不大于1.28毫靶的条件下，允许单个杂质含量波动范围为25%；铁、铝、硅、钻、锌、铅在热中子总吸收截面不大于0.673毫靶的条件下，允许单个杂质含量波动范围为2.5%；、销、、镐、锂在热中子总吸收截面不大于0.53毫靶的条件下，允许单个杂质波动范围为50%。
3.2.4Be-1中铁、铝、硅、铜、铅、锌、镍、铬、锰杂质总量不超过0.10%的涤条件下，允许铁、铝含波动范围为10%；硅、铜、铅、锌、镍、铬、锰含量波动范围为25%。3.3产品粒度
金属铍珠产品粒度不得小于2mm。粒度2mm~4mm的金属铍珠不应超过总重量的30%。3.4外观质量
金属铍珠呈银灰色，产品无目视可见的夹杂物。4试验方法
4.1金属铍珠化学成分仲裁分析方法按GJB2513A-2008的规定进行。4.2金属铍珠产品粒度用2mm筛和4mtm筛检查。4.3
外观质最的检验采用目视检查。5检验规则
检查与验收
金属铍珠由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证5.1.1
明书。
需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准及合同（或订货单）的规定5.1.2
不符时，应在收到产品之日起90天内，以书面形式向供方提出，由供需双方协商解决，如需仲裁，仲裁取样在需方由供需双方共同进行。5.2组批
产品应成批提交验收，每批由同一炉次同一牌号的产品组成。5.3取样和制样
5.3.1化学成分仲裁取样时应取铍珠500g~1000g，分别钻孔取样，研磨后过0.16mm～0.2mm2
建筑321-*标准查询下载网
wwwiz321.net
YS/T221—2011

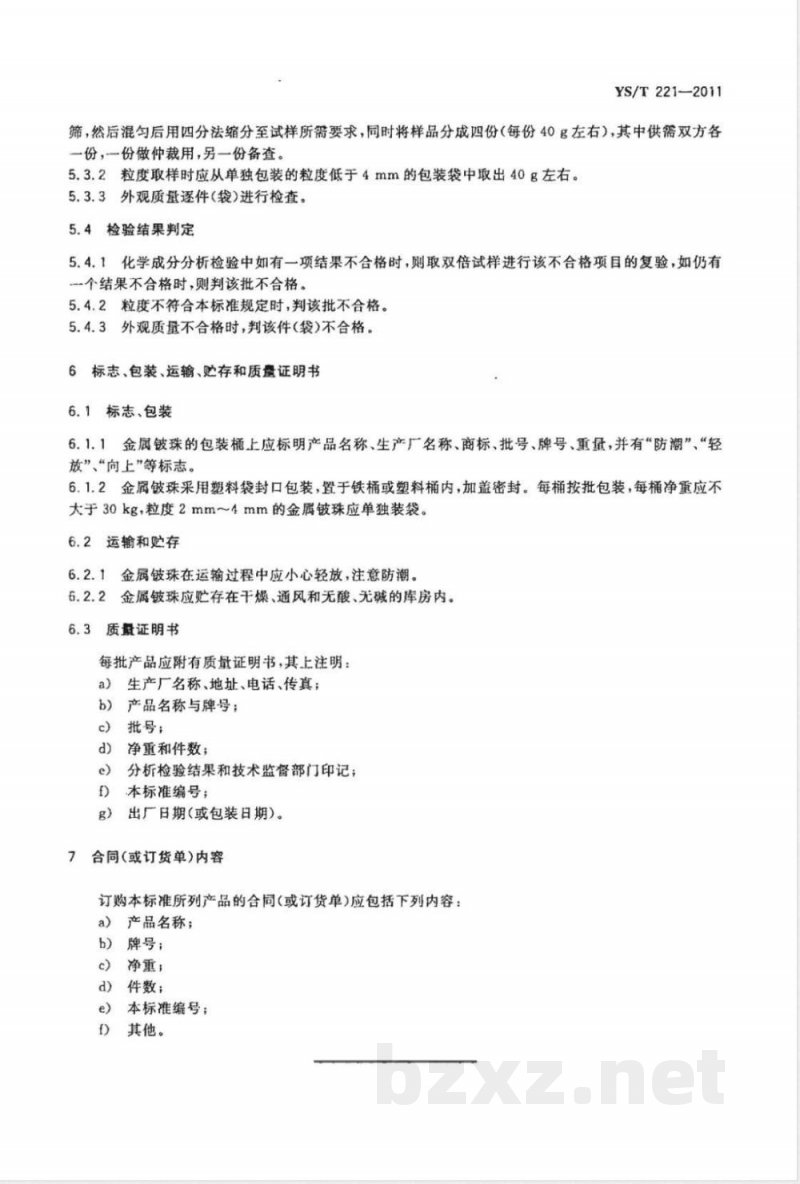

筛，然后混勾后用四分法缩分至试样所需要求，同时将样品分成四份（每份40g左右），其中供需双方各一份，一份做仲裁用，另一份备查。5.3.2粒度取样时应从单独包装的粒度低于4mm的包装袋中取出40g左右。5.3.3外观质量逐件（袋）进行检查。5.4检验结果判定
5.4.1化学成分分析检验中如有一项结果不合格时，则取双倍试样进行该不合格项目的复验，如仍有一个结果不合格时，则判该批不合格。5.4.2粒度不符合本标准规定时，判该批不合格。5.4.3外观质量不合格时，判该件（袋)不合格。6标志、包装、运输、存和质量证明书6.1标志、包装
6.1.1金属铍珠的包装桶上应标明产品名称、生产厂名称、商标、批号、牌号、重量，并有“防潮”、“轻放”、“向上”等标志。
6.1.2金属铍珠采用塑料袋封口包装，置于铁桶或塑料桶内，加盖密封。每桶按批包装，每桶净重应不大于30kg，粒度2mm～4mm的金属铍珠应单独装袋。6.2运输和贮存
6.2.1金属铍珠在运输过程中应小心轻放，注意防潮。6.2.2金属铍珠应贮存在干燥、通风和无酸、无碱的库房内。6.3质量证明书
每批产品应附有质量证明书，其上注明：a）生产厂名称、地址、电话、传真；b）产品名称与牌号；
e）批号：
d)净重和件数；
分析检验结果和技术监督部门印记；e)
本标准编号；
g）出厂日期（或包装日期）。Www.bzxZ.net
7合同（或订货单）内容
订购本标准所列产品的合同（或订货单)应包括下列内容：a）产品名称；
b）牌号；
c）净重；
d）件数；
e)本标准编号；
f)其他。
YS/T221-2011
打印日期：2012年7月9日F009A
建筑321--标准查询下载网
中华人民共和国有色金居
行业标准
金属铍珠
YS/T221—2011
中国标出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街J6号（100045）网址www.spc.net.cn
发行中心：（010)51780235
总编室：（010)64275323
读者服务部：（010）68523946
中国标准出版社杂皇岛印刷厂印剧各地新华书店经销
开本880×12301/16
印张0.5字数7千字
2012年6月第一版2012年6月第一次印刷*
书号：155066·2-23601定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
wwiz321.net
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
