本部分规定了三硫化二锑中铁量的测定方法。 本部分适用于三硫化二锑中铁量的测定。测定范围：铁的质量分数0.030%～0.40%。

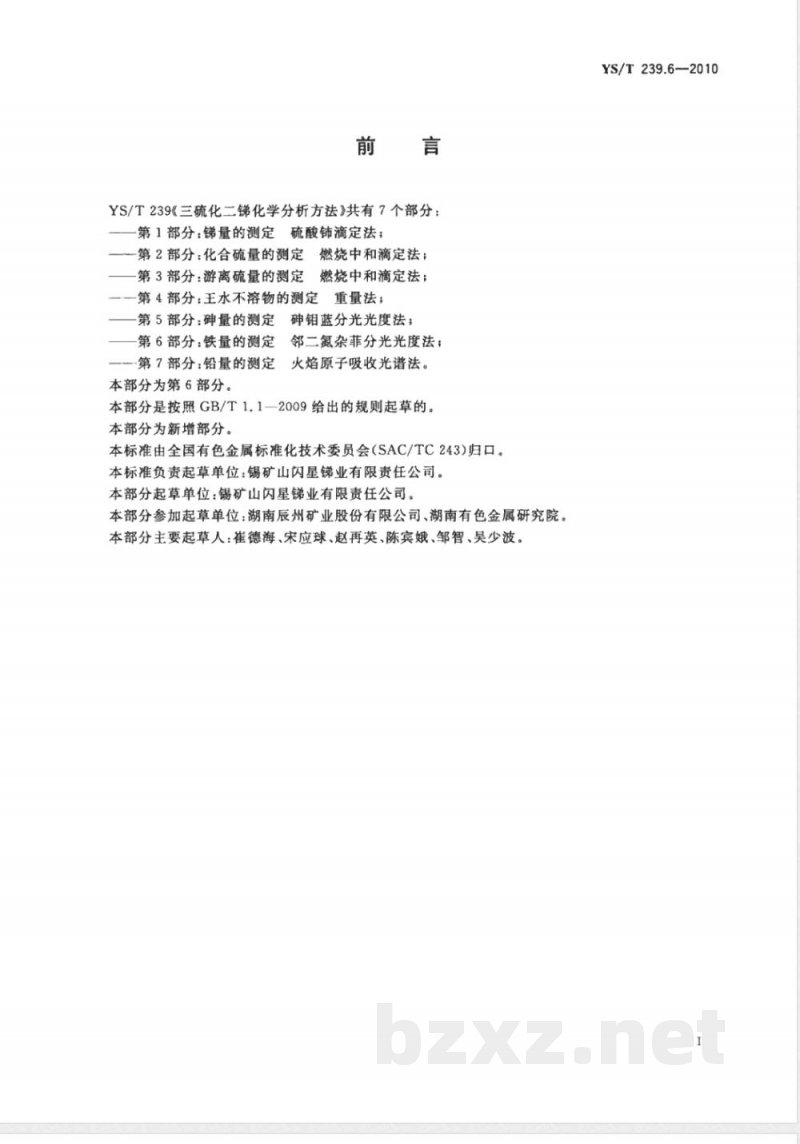

YS/T239《三硫化二锑化学分析方法》共有7个部分:
———第1部分:锑量的测定 硫酸铈滴定法;
———第2部分:化合硫量的测定 燃烧中和滴定法;
———第3部分:游离硫量的测定 燃烧中和滴定法;
———第4部分:王水不溶物的测定 重量法;
———第5部分:砷量的测定 砷钼蓝分光光度法;
———第6部分:铁量的测定 邻二氮杂菲分光光度法;
———第7部分:铅量的测定 火焰原子吸收光谱法。
本部分为第6部分。
本部分是按照GB/T1.1—2009给出的规则起草的。
本部分为新增部分。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:锡矿山闪星锑业有限责任公司。
本部分起草单位:锡矿山闪星锑业有限责任公司。
本部分参加起草单位:湖南辰州矿业股份有限公司、湖南有色金属研究院。
本部分主要起草人:崔德海、宋应球、赵再英、陈宾娥、邹智、吴少波。

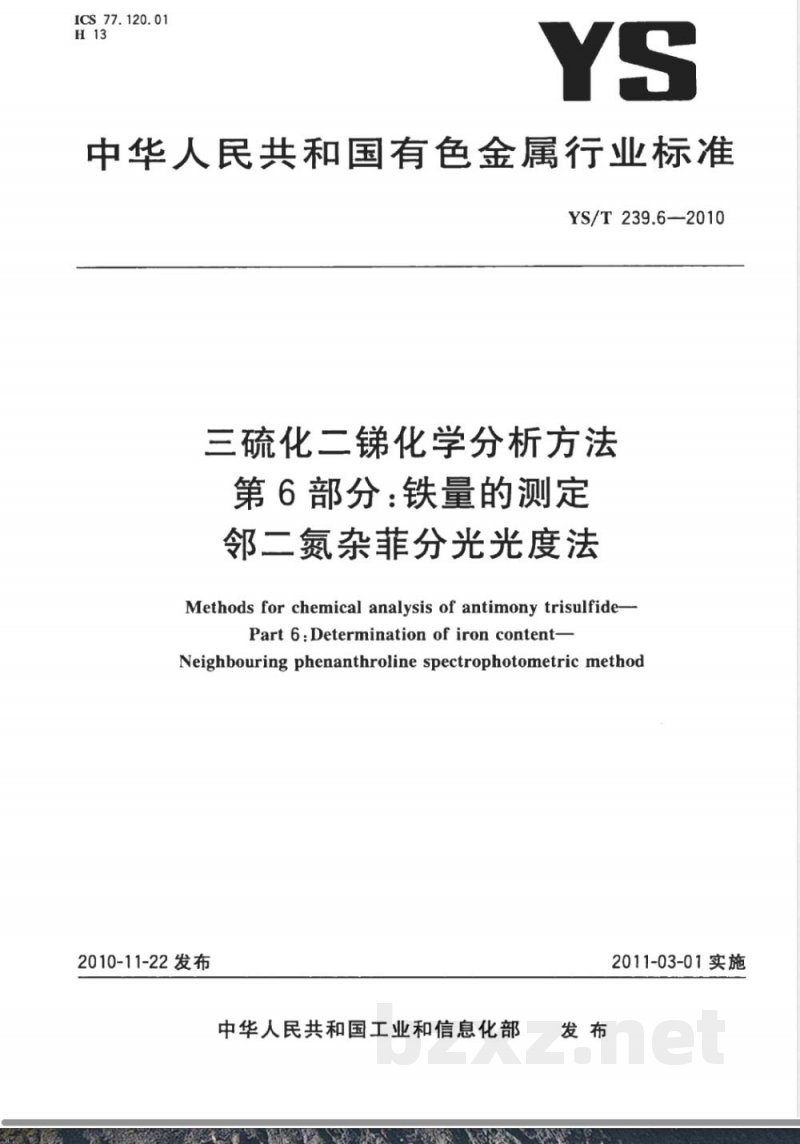

ICS 77.120.01
中华人民共和国有色金属行业标准YS/T239.6—2010
三硫化二锑化学分析方法
第6部分：铁量的测定
邻二氮杂菲分光光度法
Methods for chemical analysis of antimony trisulfide-Part 6:Determination of iron content-Neighbouring phenanthroline spectrophotometric method2010-11-22 发布
中华人民共和国工业和信息化部发布
2011-03-01实施
YS/T239《三硫化二锑化学分析方法》共有7个部分：-第1部分：锑量的测定
硫酸铈滴定法；
一第2部分：化合硫量的测定
燃烧中和滴定法：
燃烧中和滴定法；
第3部分：游离硫量的测定
—一第4部分：王水不溶物的测定重量法，第5部分：砷量的测定
第6部分：铁量的测定
砷钼蓝分光光度法；
邻二氮杂菲分光光度法；
—第7部分：铅量的测定
火焰原子吸收光谱法。
本部分为第6部分。
本部分是按照GB/T1.1一2009给出的规则起草的。本部分为新增部分。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：锡矿山闪星锑业有限责任公司。本部分起草单位：锡矿山闪星锑业有限责任公司。本部分参加起草单位：湖南辰州矿业股份有限公司、湖南有色金属研究院。本部分主要起草人：崔德海、宋应球、赵再英、陈宾娥、邹智、吴少波。YS/T239.6—2010
1范围
三硫化二锑化学分析方法
第6部分：铁量的测定
邻二氮杂菲分光光度法
YS/T239的本部分规定了三硫化二锑中铁量的测定方法。YS/T239.6—2010
本部分适用于三硫化二锑中铁量的测定。测定范围：铁的质量分数0.030%～0.40%。2方法提要
试料用盐酸和硝酸溶解，加酒石酸钾钠络合锑，用乙酸钠溶液调节显色酸度，加人盐酸羟胺，将三价铁还原为二价铁，再与邻二氮杂菲生成有色络合物，于分光光度计波长510nm处测量吸光度。3试剂
除非另有说明，本部分所用试剂和水均指确认的分析纯试剂和三级水。3.1盐酸(pl.19g/mL)。
3.2硝酸(pl.42g/mL）。
3.3氨水（p0.90g/mL）。
3.4三氯甲烷。
3.5盐酸（1+1）。
邻二氮杂菲溶液(2.5g/L)。
3.7盐酸羟胺溶液（100g/L）。
3.8乙酸钠溶液（200g/L）。
3.9酒石酸钾钠溶液（250g/L）。铁标准贮存溶液
称取0.1000g铁（w≥99.99%）置于100mL烧杯中，加人10mL硝酸（3.2），微热溶解至清亮，煮沸驱除氮的氧化物，取下冷却至室温。移人1000mL容量瓶中，补加40mL硝酸（3.2），用水稀释至刻度，混匀。此溶液1mL含铁100μg。3.11铁标准溶液
移取10.00mL铁标准贮存溶液（3.10）于100mL容量瓶中，以水稀释至刻度，混匀。此溶液1mL含铁10μg。
4仪器
分光光度计。
5试样
5.1试样粒度应小于0.100mm。
YS/T239.6—2010

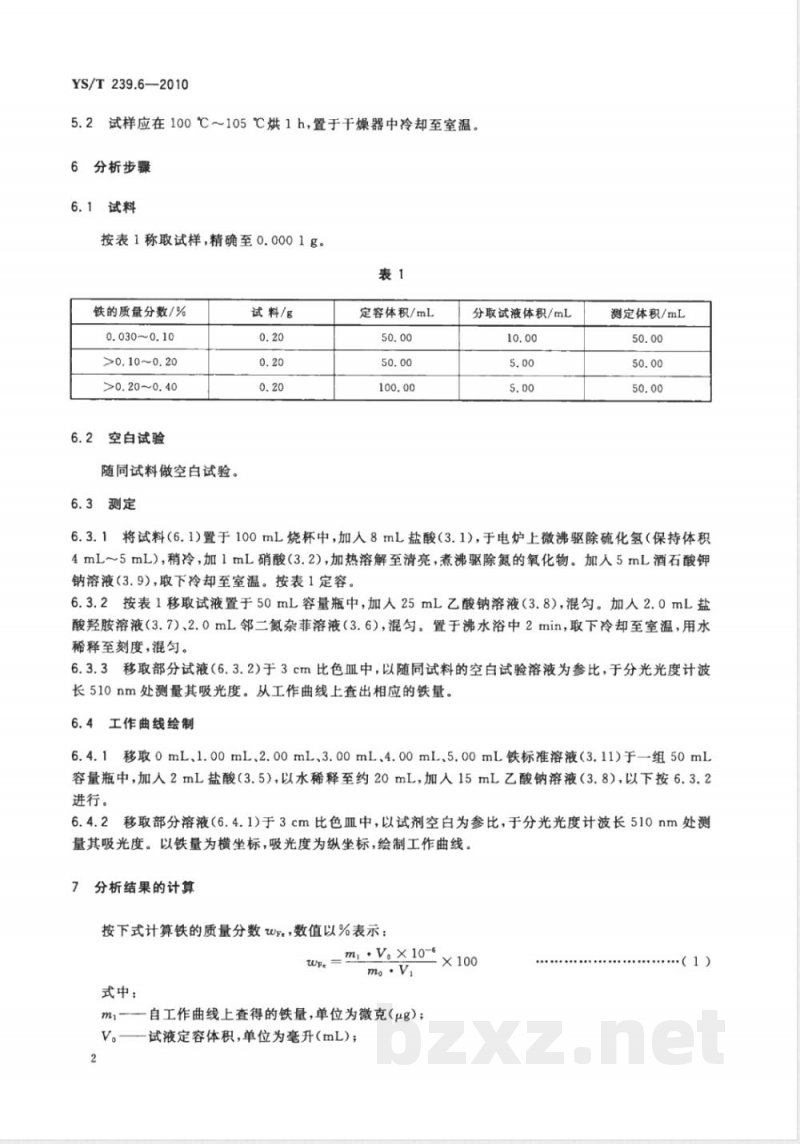

试样应在100℃～105℃烘1h，置于干燥器中冷却至室温。5.2
6分析步骤
6.1试料
按表1称取试样，精确至0.0001g。表1
铁的质量分数/%
0.030~0.10
>0.10~0.20
>0.20~0. 40
2空白试验
随同试料做空白试验。
6.3测定
试料/g
定容体积/mL
分取试液体积/mL
测定体积/mL
6.3.1将试料（6.1)置于100mL烧杯中，加人8mL盐酸（3.1），于电炉上微沸驱除硫化氢（保持体积4mL～5mL），稍冷，加1mL硝酸（3.2），加热溶解至清亮，煮沸驱除氮的氧化物。加人5mL酒石酸钾钠溶液（3.9），取下冷却至室温。按表1定容。6.3.2按表1移取试液置于50mL容量瓶中，加人25mL乙酸钠溶液（3.8），混匀。加人2.0mL盐酸羟胺溶液（3.7）、2.0mL邻二氮杂菲溶液（3.6），混匀。置于沸水浴中2min，取下冷却至室温，用水稀释至刻度，混匀。
6.3.3移取部分试液（6.3.2)于3cm比色皿中，以随同试料的空白试验溶液为参比，于分光光度计波长510nm处测量其吸光度。从工作曲线上查出相应的铁量。6.4工作曲线绘制
6.4.1移取0mL、1.00mL、2.00mL、3.00mL、4.00mL.5.00mL铁标准溶液（3.11)于一组50mL容量瓶中，加人2mL盐酸（3.5），以水稀释至约20mL，加人15mL乙酸钠溶液（3.8），以下按6.3.2进行。
移取部分溶液（6.4.1)于3cm比色皿中，以试剂空白为参比，于分光光度计波长510nm处测量其吸光度。以铁量为横坐标，吸光度为纵坐标，绘制工作曲线。7分析结果的计算
按下式计算铁的质量分数WF，数值以%表示：we = m. : Vo× 10-
式中：
自工作曲线上查得的铁量，单位为微克（μg）；m-
一试液定容体积，单位为毫升（mL）；X100
.（1)

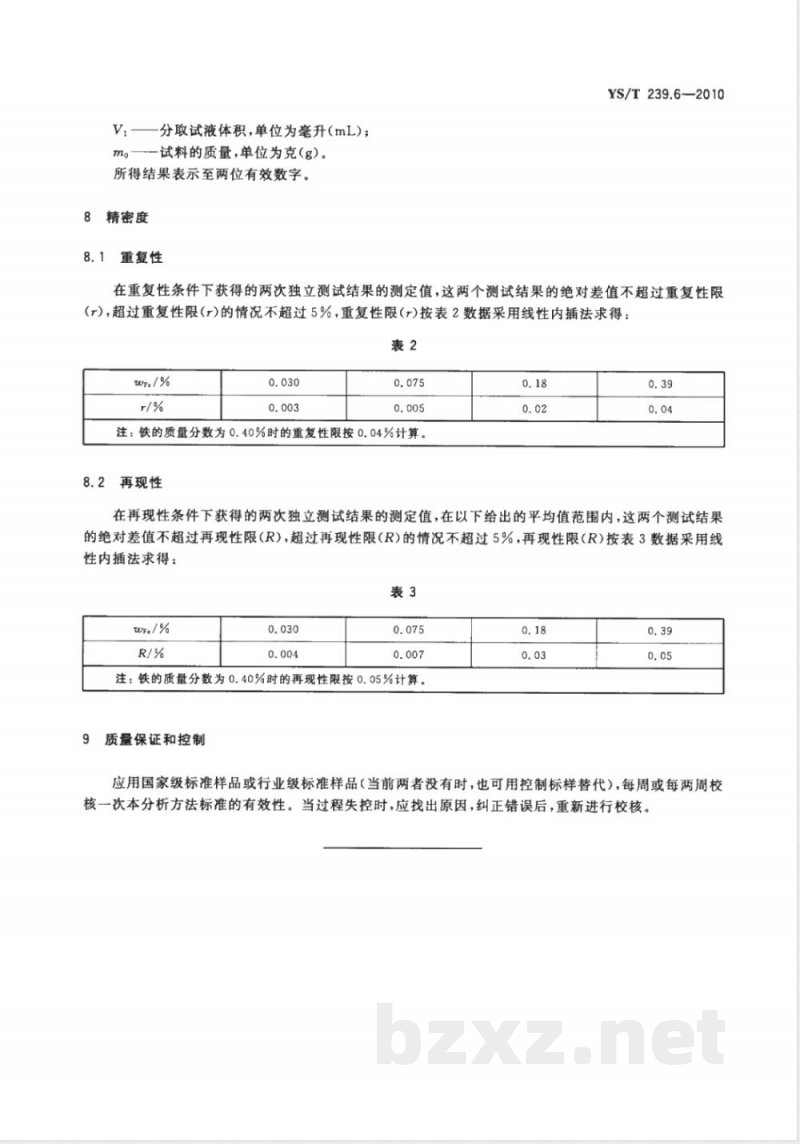

分取试液体积，单位为毫升（mL）；V,
试料的质量，单位为克（g）。
所得结果表示至两位有效数字。8精密度
8.1重复性
YS/T239.6—2010
在重复性条件下获得的两次独立测试结果的测定值，这两个测试结果的绝对差值不超过重复性限（r)，超过重复性限（r)的情况不超过5%，重复性限（r)按表2数据采用线性内插法求得：表2
注：铁的质量分数为0.40%时的重复性限按0.04%计算。8.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R)的情况不超过5%，再现性限（R）按表3数据采用线性内插法求得：
注：铁的质量分数为0.40%时的再现性限按0.05%计算。9质量保证和控制
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法标准的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。YS/T239.6-2010
打印日期：2011年2月24日
日F009
中华人民共和国有色金属
行业标准
三硫化二锑化学分析方法
第6部分：铁量的测定
邻二氮杂菲分光光度法
YS/T239.6—2010此内容来自标准下载网
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数7干字
2011年1月第一版
反2011年1月第一次印刷
书号：155066·2-21496定价14.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
