本部分规定了锌精矿焙砂中酸溶二氧化硅量的测定方法。本部分适用于锌精矿焙砂中酸溶二氧化硅量的测定。测定范围0.20%～4.00%。 　 　

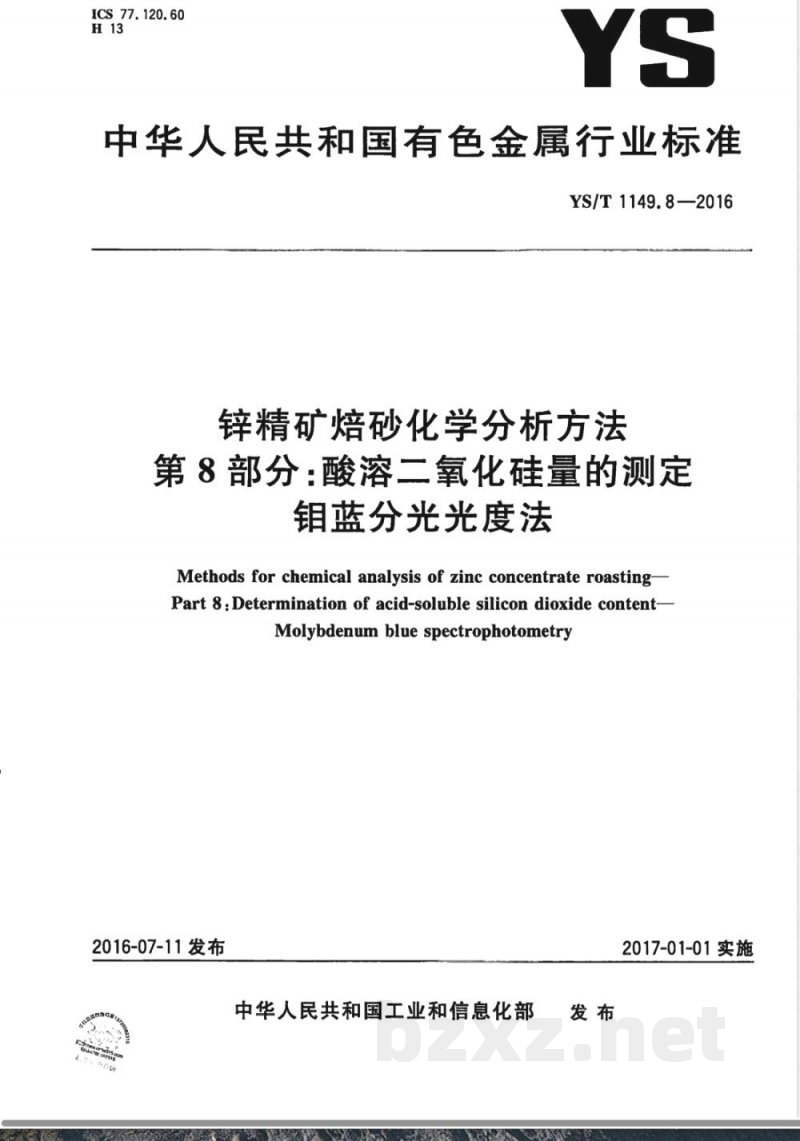

ICS 77. 120. 60
中华人民共和国有色金属行业标准YS/T1149.8—2016
锌精矿焙砂化学分析方法
第8部分：酸溶二氧化硅量的测定钼蓝分光光度法
Methods for chemical analysis of zinc concentrate roasting-Part 8:Determination of acid-soluble silicon dioxide content-Molybdenum blue spectrophotometry2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

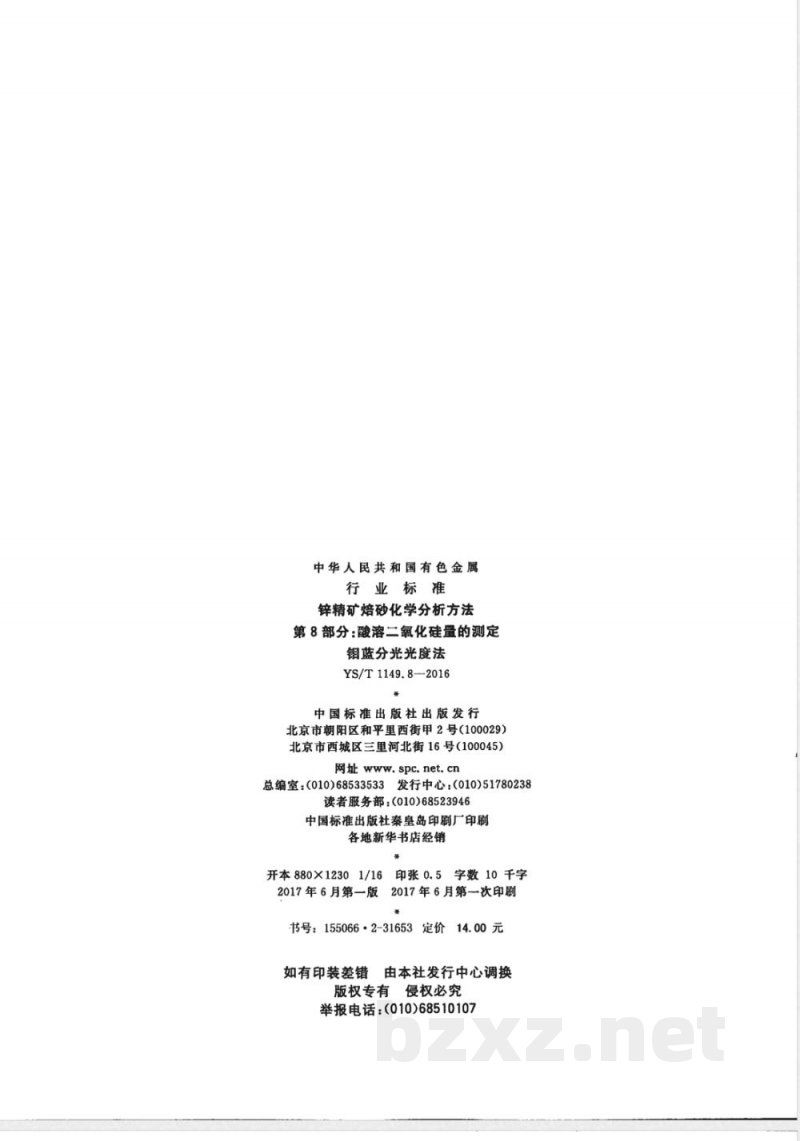

中华人民共和国有色金属
行业标准
锌精矿焙砂化学分析方法
第8部分：酸溶二氧化硅量的测定钼蓝分光光度法
YS/T1149.8—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)68533533发行中心：(010)51780238读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
5字数10千字
2017年6月第一版
2017年6月第一次印刷
书号：155066·2-31653定价
由本社发行中心调换
如有印装差错
侵权必究
版权专有
举报电话：(010)68510107

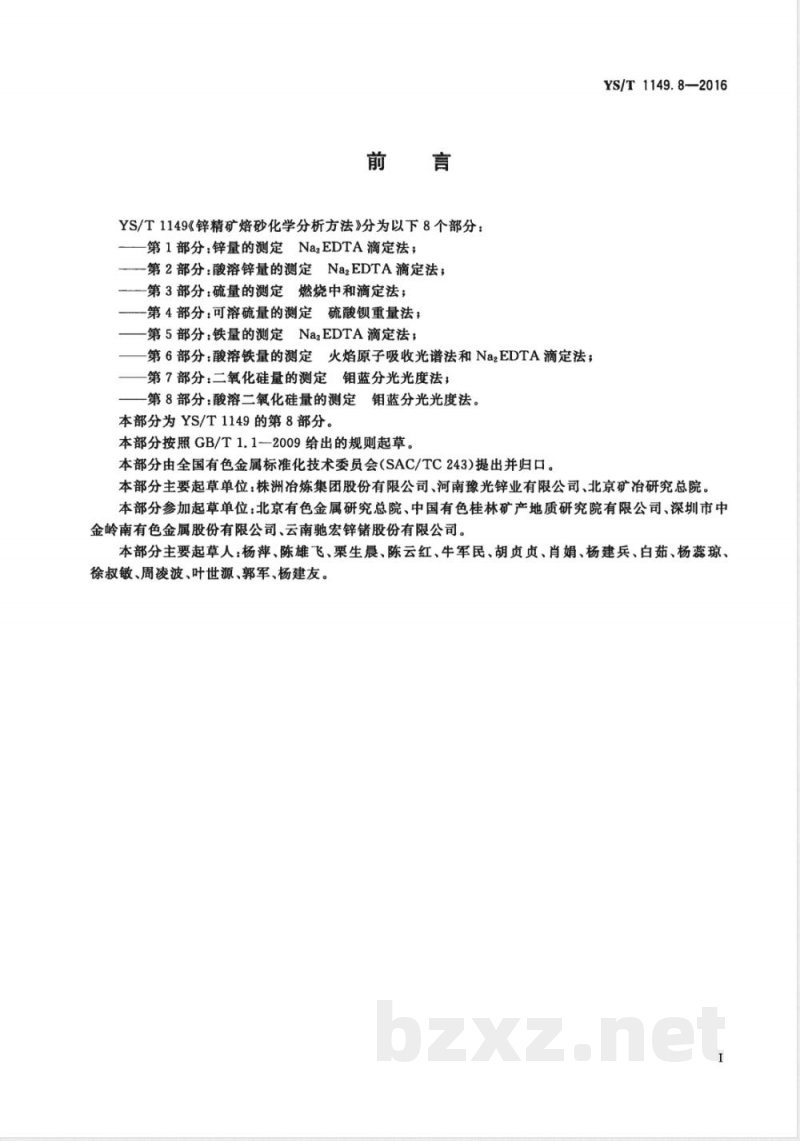

YS/T1149《锌精矿焙砂化学分析方法》分为以下8个部分：第1部分：锌量的测定NaaEDTA滴定法；-第2部分：酸溶锌量的测定NazEDTA滴定法；第3部分：硫量的测定燃烧中和滴定法；一第4部分：可溶硫量的测定硫酸钡重量法，第5部分：铁量的测定NazEDTA滴定法；第6部分：酸溶铁量的测定火焰原子吸收光谱法和NazEDTA滴定法；第7部分：二氧化硅量的测定钼蓝分光光度法；第8部分：酸溶二氧化硅量的测定钼蓝分光光度法。本部分为YS/T1149的第8部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。YS/T1149.8-2016
本部分主要起草单位：株洲冶炼集团股份有限公司、河南豫光锌业有限公司、北京矿冶研究总院。本部分参加起草单位：北京有色金属研究总院、中国有色桂林矿产地质研究院有限公司、深圳市中金岭南有色金属股份有限公司、云南驰宏锌锗股份有限公司。本部分主要起草人：杨萍、陈雄飞、栗生晨、陈云红、牛军民、胡贞贞、肖娟、杨建兵、白茹、杨蕊琼、徐叔敏、周凌波、叶世源、郭军、杨建友。1范围
锌精矿砂化学分析方法
第8部分：酸溶二氧化硅量的测定钼蓝分光光度法
YS/T1149的本部分规定了锌精矿焙砂中酸溶二氧化硅量的测定方法。YS/T 1149.8-2016
本部分适用于锌精矿焙砂中酸溶二氧化硅量的测定。测定范围为0.20%～4.00%。2方法提要
试料经硫酸（9十191)在85℃～90℃浸出20min，在硫酸介质中，硅与钼酸铵生成硅钼杂多酸，以抗坏血酸还原硅钼杂多酸为钼蓝。于分光光度计波长650nm处测量其吸光度。3试剂
除非另有说明，本部分所用试剂均为符合国家标准或行业标准的分析纯试剂和蒸馏水或去离子水或相当纯度的水。
3.1硫酸(pl.19g/mL)。
3.2 氮水(p0. 90 g/mL)。
3.3硫酸(1+1)。
3.4硫酸(1十9)。
3.5硫酸(9+191)。
氨水(1十1)。
钼酸铵（50g/L）
3.8抗坏血酸(20g/L)，用时现配。3.9对硝基苯酚溶液(1g/L)。
3.10还原液：抗坏血酸(3.8)与硫酸(3.3)按1：2比例混匀，用时现配。3.11二氧化硅标准贮存溶液：准确称取0.5000g优级纯二氧化硅（预先于950℃灼烧30min，置于干燥器中冷却至室温）于盛有5g混合熔剂（二份无水碳酸钠与一份碳酸钾混匀）的铂埚中，混匀后，再覆盖2g混合熔剂，置于900℃～950℃高温炉熔融1h，稍冷，将埚外部用水洗净后置于300mL聚四氟乙烯烧杯中，加150mL热水浸出，洗净，冷却，移人500mL容量瓶中，以水稀释至刻度，混匀。贮存于塑料瓶中。此溶液1mL含1mg二氧化硅。3.12二氧化硅标准溶液：移取10.00mL二氧化硅标准贮存溶液（3.11)于100mL塑料容量瓶中，以水稀释至刻度，混匀。此溶液1mL含100 μg二氧化硅。4仪器
4.1恒温水浴锅。
YS/T 1149.8—2016
4.2分光光度计。
5试样
5.1试样应通过0.100mm孔筛。
5.2试样预先在105℃士5℃烘箱中烘干1h，置于干燥器中冷却至室温，然后用带封口的塑料袋密封保存。
6分析步骤
6.1试料
按表1称取试料，精确至0.0001g。表1试料量
酸溶二氧化硅量（质量分数)/%
0.20~1.00
>1. 00～4. 00
6.2测定次数
独立地进行两次测定，取其平均值。6.3空白试验
随同试料做空白试验。
6.4分析试液的制备
试料量/g
6.4.1将试料（6.1)置于150mL聚四氟乙烯烧杯中，加入40mL预先加热至90℃的硫酸（3.5），将烧杯放人已升至85℃90℃的恒温水浴锅（4.1)中，保温浸出20min，期间每5min用塑料棒搅动3s~5s。取出，放置冷却至室温。移人100mL容量瓶中，以水稀释至刻度，混匀。用慢速滤纸将部分溶液过滤到预先烘干的小烧杯中。分取5.00mL上清液于100mL容量瓶中。6.4.2加人约30mL水，1滴对硝基苯酚溶液（3.9），先用氨水（3.6）调至溶液出现黄色，然后用硫酸（3.4)调至溶液黄色恰好褪去，加2mL硫酸（3.4）、5mL钼酸铵（3.7），每加一种试剂需要混匀。放置10min～20min，加10mL还原液（3.10），用水稀释至刻度，混匀，于室温25℃放置10min（室温低于25℃，放置30min）。
6.4.3移取部分溶液（6.4.2)于1cm吸收血中，以水为参比，于分光光度计（4.2)波长650nm处测量吸光度。从工作曲线上查得相应的酸溶二氧化硅量。6.5工作曲线的绘制
6.5.1移取0mL、0.50mL、1.00mL、2.00mL、4.00mL、5.00mL二氧化硅标准溶液（3.12)分别于组100mL容量瓶中，吹人少量水。以下按6.4.2进行。6.5.2移取部分溶液于1cm吸收血中，以试剂空白为参比，于分光光度计（4.2)波长650nm处测量吸光度。以二氧化硅量为横坐标，吸光度为纵坐标，绘制工作曲线。2
7分析结果的计算
YS/T1149.8—2016
酸溶二氧化硅量以酸溶二氧化硅量的质量分数 wso,酸落计，数值以%表示，按式(1)计算：Wsio,酸痛
式中：
(m1一mo).V。X10-6
V。试液的总体积，单位为毫升（mL)，Vi
-分取试液的体积，单位为毫升（mL）；X100
-自工作曲线上查得试样空白的酸溶二氧化硅量，单位为微克(μug)；自工作曲线上查得试料中酸溶二氧化硅量，单位为微克（ug）。试料质量，单位为克（g）。
计算结果表示到小数点后二位。精密度
8.1重复性
.（1）
在重复性条件下获得的两次独立测试结果的测定值，在表2给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限r，超过重复性限r的情况不超过5%，重复性限r按表2数据采用线性内插法和外延法求得。
表2重复性限
wsoz 酸荐 /%
8.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限R，超过再现性限R的情况不超过5%，再现性限R按表3数据采用线性内插法和外延法求得。
表3再现性限
wsog酸培/%
试验报告
试验报告至少应给出以下方面的内容：试样；
使用的标准编号，YS/T1149.8—2016；使用的方法（如果标准中包括几个方法）2.60
YS/T1149.8-2016
分析结果及其表示；
一与基本分析步骤的差异；bZxz.net
测定中观察到的异常现象；
一试验日期。
YS/T1149.8-2016
打印日期：2017年6月21日F002
版权专有
侵权必究
书号：155066·2-31653
定价：
9102—8*611 S
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
