YS/T281的本部分规定了钴中铝含量的测定方法。 本部分适用于钴中铝含量的测定。测定范围:0.00030%~0.0050%。
YS/T281《钴化学分析方法》共分为如下20个部分:
———第1部分:铁量的测定 磺基水杨酸分光光度法
———第2部分:铝量的测定 铬天青S分光光度法
———第3部分:硅量的测定 钼蓝分光光度法
———第4部分:砷量的测定 钼蓝分光光度法
———第5部分:磷量的测定 钼蓝分光光度法
———第6部分:镁量的测定 火焰原子吸收光谱法
———第7部分:锌量的测定 火焰原子吸收光谱法
———第8部分:镉量的测定 火焰原子吸收光谱法
———第9部分:铅量的测定 火焰原子吸收光谱法
———第10部分:镍量的测定 火焰原子吸收光谱法
———第11部分:铜、锰量的测定 火焰原子吸收光谱法
———第12部分:砷、锑、铋、锡、铅量的测定 电热原子吸收光谱法
———第13部分:硫量的测定 高频感应炉燃烧红外吸收法
———第14部分:碳量的测定 高频感应炉燃烧红外吸收法
———第15部分:砷、锑、铋量的测定 氢化物发生-原子荧光光谱法
———第16部分:砷、镉、铜、锌、铅、铋、锡、锑、硅、锰、铁、镍、铝、镁量的测定 直流电弧原子发射光谱法
———第17部分:铝、锰、镍、铜、锌、镉、锡、锑、铅、铋量的测定 电感耦合等离子体质谱法———第18部分:钠量的测定 火焰原子吸收光谱法
———第19部分:钙、镁、锰、铁、镉、锌量的测定 电感耦合等离子体发射光谱法———第20部分:氧量的测定 脉冲-红外吸收法
本部分为YS/T281的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分代替YS/T281.2—1994《钴化学分析方法 铬天青S 分光光度法测定铝量》。与YS/T281.2—1994相比,本部分主要有如下变化:
———测定范围由0.0003%~0.002%修改为0.00030%~0.0050%;
———对文本格式进行了修改,补充了质量保证和控制条款,增加了重复性限和再现性限;
———补充了对试验报告的要求。
本部分由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本标准负责起草单位:金川集团有限公司、北京矿冶研究总院。
本部分负责起草单位:金川集团有限公司。
本部分参加起草单位:北京矿冶研究总院、浙江华友钴业股份有限公司。
本部分主要起草人:张发志、李希凯、吕庆成、董丽萍、潘梅荣、冯先进、阮桂色、李革兰。
本部分所代替标准的历次版本发布情况为:
———YS/T281.2—1994。

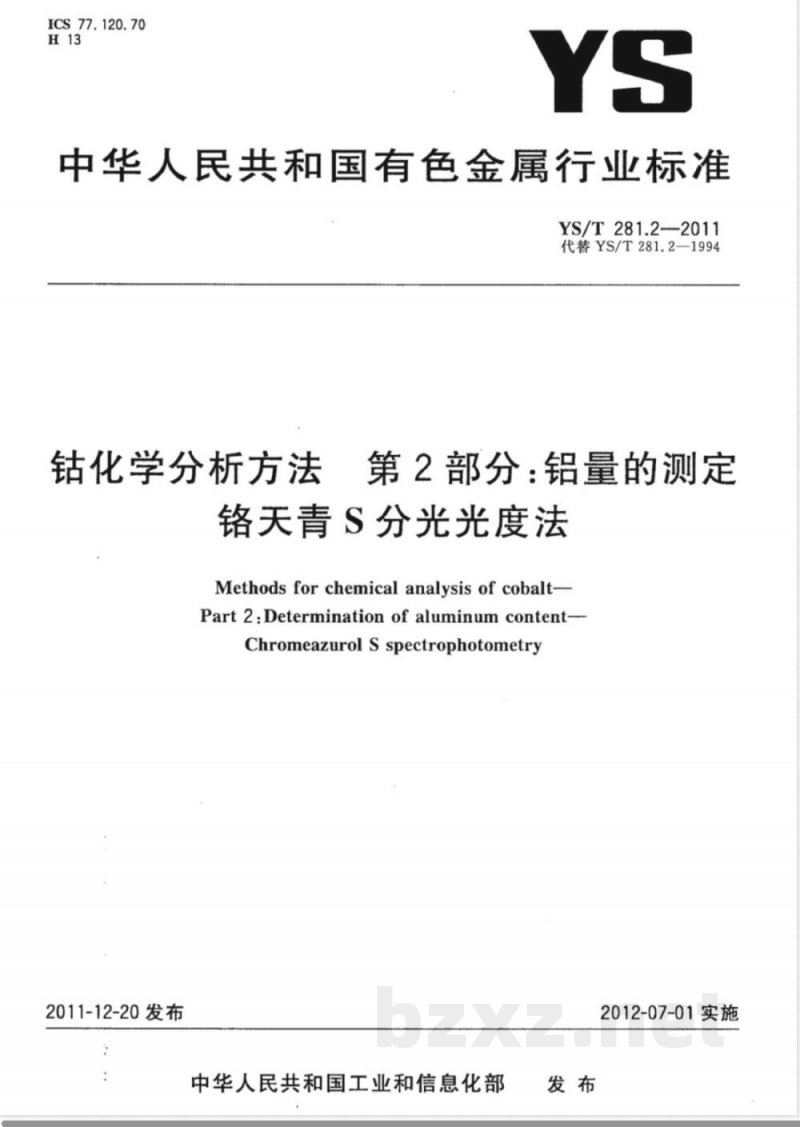

ICS77.120.70
中华人民共和国有色金属行业标准YS/T281.2—2011
代替YS/T281.2—1994
钻化学分析方法
第2部分：铝量的测定
铬天青S分光光度法
Methodsforchemicalanalysisofcobalt-Part 2.Determination of aluminum content-ChromeazurolSspectrophotometry2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

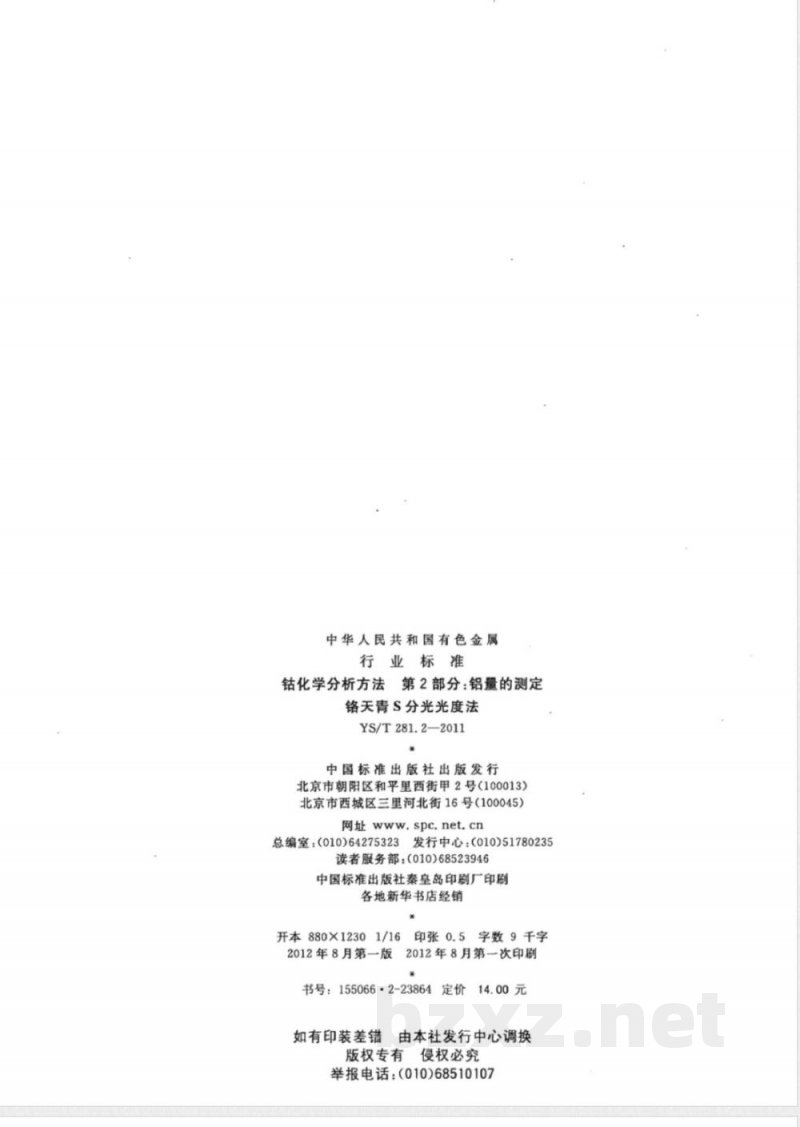

中华人民共和国有色金属
行业标准
钴化学分析方法第2部分：铝量的测定铬天青S分光光度法
YS/T281.2—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数9千字2012年8月第一次印刷
2012年8月第一版
书号：155066·2-23864定价14.00元如有印装差错www.bzxz.net
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107

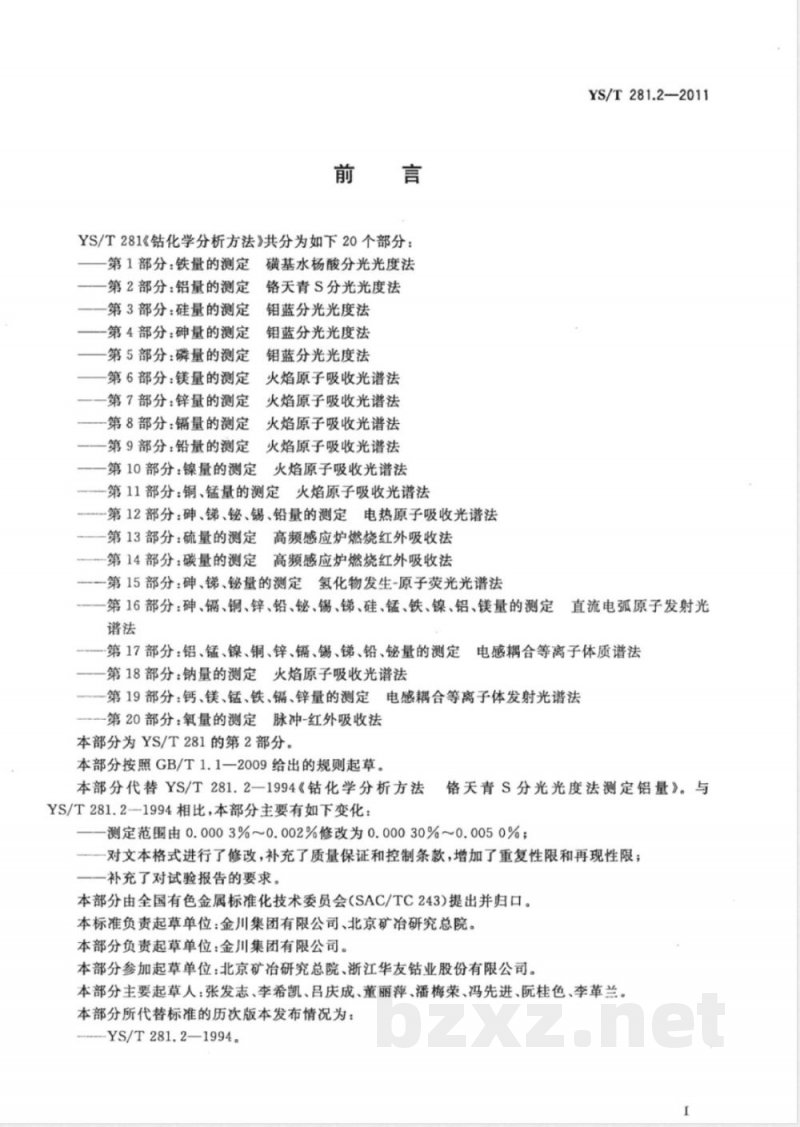

YS/T281《钻化学分析方法》共分为如下20个部分：第1部分：铁量的测定
第2部分：铝量的测定
第3部分：硅量的测定
第4部分：砷量的测定
第5部分：磷量的测定
第6部分：镁量的测定
第7部分：锌量的测定
第8部分：镉量的测定
第9部分：铅量的测定
磺基水杨酸分光光度法
铬天青S分光光度法
钼蓝分光光度法
钼蓝分光光度法
钼蓝分光光度法
火焰原子吸收光谱法
火焰原子吸收光谱法
火焰原子吸收光谱法
火焰原子吸收光谱法
第10部分：镍量的测定火焰原子吸收光谱法—第11部分：铜、锰量的测定火焰原子吸收光谱法-第12部分：碑、锑、铋、锡、铅量的测定电热原子吸收光谱法第13部分：硫量的测定高频感应炉燃烧红外吸收法第14部分：碳量的测定高频感应炉燃烧红外吸收法第15部分：砷、锑、铋量的测定氢化物发生-原子荧光光谱法YS/T281.22011
一第16部分：砷、镉、铜、锌、铅、铋、锡、锑、硅、锰、铁、镍、铝、镁量的测定直流电弧原子发射光谱法
第17部分：铝、锰、镍、铜、锌、镉、锡、锑、铅、铋量的测定第18部分：钠量的测定火焰原子吸收光谱法电感耦合等离子体质谱法
第19部分：钙、镁、锰、铁、镉、锌量的测定电感耦合等离子体发射光谱法-第20部分：氧量的测定脉冲-红外吸收法本部分为YS/T281的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替YS/T281.2一1994《钻化学分析方法4铬关青S分光光度法测定铝量》。与YS/T281.2—1994相比，本部分主要有如下变化：测定范围由0.0003%~0.002%修改为0.00030%~0.0050%；对文本格式进行了修改，补充了质量保证和控制条款，增加了重复性限和再现性限；补充了对试验报告的要求。
本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。本标准负责起草单位：金川集团有限公司、北京矿冶研究总院。本部分负责起草单位：金川集团有限公司。本部分参加起草单位：北京矿冶研究总院、浙江华友钻业股份有限公司。本部分主要起草人：张发志、李希凯、吕庆成、董丽萍、潘梅荣、冯先进、阮桂色、李革兰。本部分所代替标准的历次版本发布情况为：-YS/T281.2—1994。

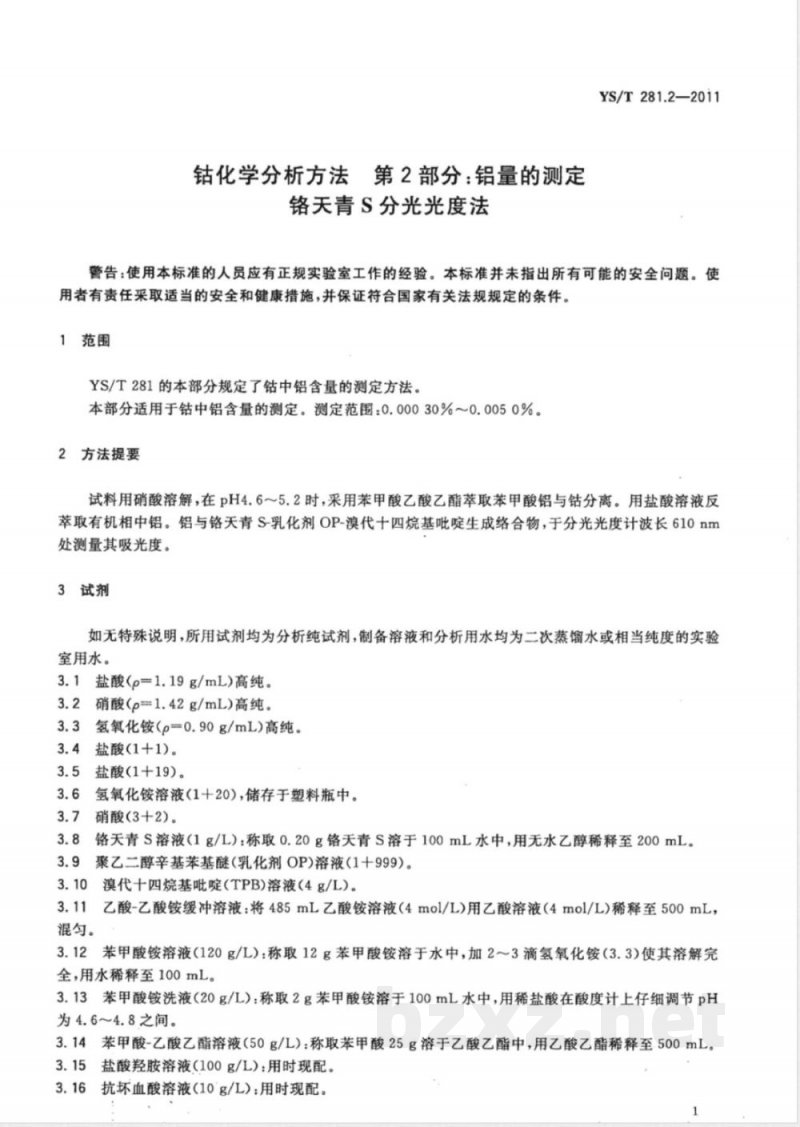

钴化学分析方法第2部分：铝量的测定铬天青S分光光度法
YS/T281.2—2011
警告：使用本标准的人员应有正规实验室工作的经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
YS/T281的本部分规定了钻中铝含量的测定方法。本部分适用于钻中铝含量的测定。测定范围：0.00030%～0.0050%。2方法提要
试料用硝酸溶解，在pH4.6～5.2时，采用苯甲酸乙酸乙酯萃取苯甲酸铝与钴分离。用盐酸溶液反萃取有机相中铝。铝与铬天青S-乳化剂OP-溴代十四烷基吡啶生成络合物，于分光光度计波长610nm处测量其吸光度。
3试剂
如无特殊说明，所用试剂均为分析纯试剂，制备溶液和分析用水均为二次蒸馏水或相当纯度的实验室用水。
3.1盐酸(p=1.19g/mL)高纯。
3.2硝酸(p=1.42g/mL)高纯。
3.3氢氧化铵（p=0.90g/mL)高纯。3.4
盐酸(1+1)。
盐酸(1+19)。
氢氧化铵溶液（1十20)，储存于塑料瓶中。硝酸(3+2)。
铬天青S溶液（1g/L）：称取0.20g铬天青S溶于100mL水中，用无水乙醇稀释至200mL。聚乙二醇辛基苯基醚（乳化剂OP)溶液（1十999)。3.10
溴代十四烷基吡啶(TPB)溶液（4g/L)。3.11
乙酸-乙酸铵缓冲溶液：将485mL乙酸铵溶液（4mol/L）用乙酸溶液（4mol/L)稀释至500mL，混匀。
3.12苯甲酸铵溶液（120g/L)：称取12g苯甲酸铵溶于水中，加23滴氢氧化铵（3.3)使其溶解完全，用水稀释至100mL。
3.13苯甲酸铵洗液（20g/L)：称取2g苯甲酸铵溶于100mL水中，用稀盐酸在酸度计上仔细调节pH为4.6～4.8之间。
3.14苯甲酸-乙酸乙酯溶液（50g/L）：称取苯甲酸25g溶于乙酸乙酯中，用乙酸乙酯稀释至500mL。3.15盐酸羟胺溶液（100g/L)：用时现配3.16抗坏血酸溶液（10g/L）：用时现配。1
YS/T281.2—2011

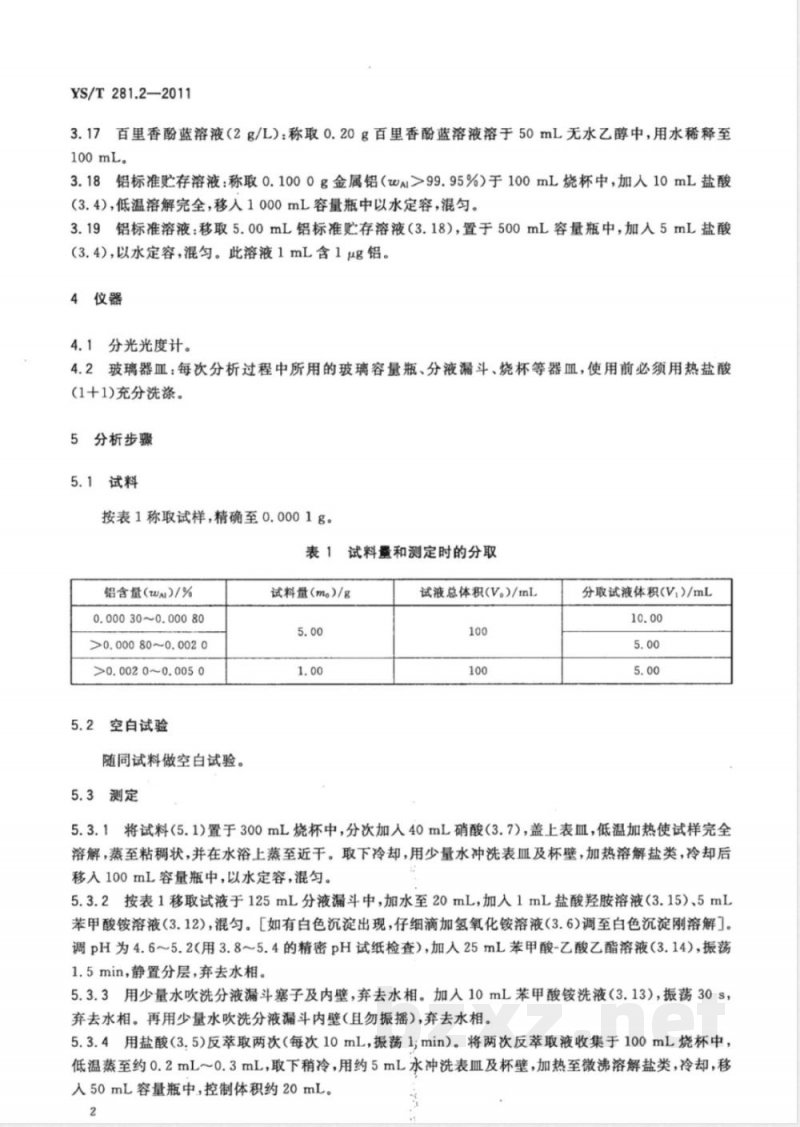

3.17百里香酚蓝溶液（2g/L)：称取0.20g百里香酚蓝溶液溶于50mL无水乙醇中，用水稀释至100mL。
3.18铝标准贮存溶液：称取0.1000g金属铝（wAl99.95%）于100mL烧杯中，加人10mL盐酸（3.4)，低温溶解完全，移人1000mL容量瓶中以水定容，混匀。3.19铝标准溶液：移取5.00mL铝标准贮存溶液（3.18），置于500mL容量瓶中，加入5mL盐酸（3.4)，以水定容，混匀。此溶液1mL含1μg铝。4仪器
4.1分光光度计。
4.2玻璃器Ⅲ：每次分析过程中所用的玻璃容量瓶、分液漏斗、烧杯等器皿，使用前必须用热盐酸(1+1)充分洗涤。
5分析步骤
5.1试料
按表1称取试样，精确至0.0001g。表1试料量和测定时的分取
铝含量（wA)/%
0.00030~0.00080
>0.00080~0.0020
>0.0020~0.0050
5.2空自试验
随同试料做空白试验。
5.3测定
试料量（mo）/g
试液总体积(V。)/mL
分取试液体积(V,)/mL
5.3.1将试料（5.1)置于300mL烧杯中，分次加人40mL硝酸（3.7），盖上表血，低温加热使试样完全溶解，蒸至粘稠状，并在水浴上蒸至近干。取下冷却，用少量水冲洗表血及杯壁，加热溶解盐类，冷却后移入100mL容量瓶中，以水定容，混匀。5.3.2按表1移取试液于125mL分液漏斗中，加水至20mL，加入1mL盐酸羟胺溶液（3.15）、5mL苯甲酸铵溶液（3.12)，混勾。【如有白色沉淀出现，仔细滴加氢氧化铵溶液（3.6）调至白色沉淀刚溶解]。调pH为4.6～5.2（用3.8～5.4的精密pH试纸检查），加人25mL苯甲酸-乙酸乙酯溶液（3.14），振荡1.5min，静置分层，弃去水相。5.3.3用少量水吹洗分液漏斗塞子及内壁，弃去水相。加入10mL苯甲酸铵洗液（3.13），振荡30s，弃去水相。再用少量水吹洗分液漏斗内壁（且勿振摇），弃去水相。5.3.4用盐酸（3.5）反萃取两次（每次10mL，振荡1;min）。将两次反萃取液收集于100mL烧杯中，低温蒸至约0.2mL0.3mL，取下稍冷，用约5mL水冲洗表血及杯壁，加热至微沸溶解盐类，冷却，移入50mL容量瓶中，控制体积约20mL。2
YS/T281.2—2011
5.3.5向容量瓶中加人1mL抗坏血酸溶液（3.16)，加3滴百里香酚蓝溶液（3.17)，用盐酸（3.5)或氢氧化铵溶液（3.6)调pH至溶液呈橙色。加入0.5mL盐酸（3.5），2.5mL铬天青S溶液（3.8)，沿瓶壁加人2.5mL乳化剂OP溶液（3.9），2.5mL溴代十四烷基吡啶（TPB)溶液（3.10)，5mL乙酸-乙酸铵缓冲溶液（3.11)（每加一种试剂均需轻轻摇匀）。静置5min后，用水稀释至刻度，充分混匀，放置10min。将部分溶液移人1cm比色Ⅲ中。5.3.6以随同试料的空白溶液为参比，于分光光度计波长610nm处测量其吸光度，从工作曲线上查出相应的铝量。
5.4工作曲线的绘制
移取0mL，1.00mL，2.00mL,3.00mL，4.00mL，5.00mL铝标准溶液（3.19），分别置于一组50mL容量瓶中，依次加水控制体积约20mL，以下按5.3.5的规定进行。以试剂空白溶液为参比，于分光光度计波长610nm处测量其吸光度。以铝量为横坐标，吸光度为纵坐标，绘制工作曲线。6分析结果的计算
按下式计算铝的质量分数，结果以%表示：m,.V。×10-6
×100%
式中：
m1—自工作曲线上查得的铝量，单位为微克（μg)；V。—试液总体积，单位为毫升(mL)；V,一分取试液体积，单位为毫升(mL)；mo
试料的质量，单位为克（g）。
所得结果保留两位有效数字。
7精密度
7.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(r)，超过重复性限(r)的情况不超过5%，重复性限(r)按表2数据采用线性内插法求得：
表2重复性限
7.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R）的情况不超过5%，再现性限（R）按表3数据采用线性内插法求得：
YS/T281.2—2011
8质量保证和控制
表3再现性限
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法过程的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。9试验报告
试样；
使用的标准（包括发布或出版年号）；分析结果及其表示；
与基本分析步骤的差异；
一测定中观察到的异常现象；
试验日期。
侵权必究
版权专有
书号：155066·2-23864
YS/T281.2-2011
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
