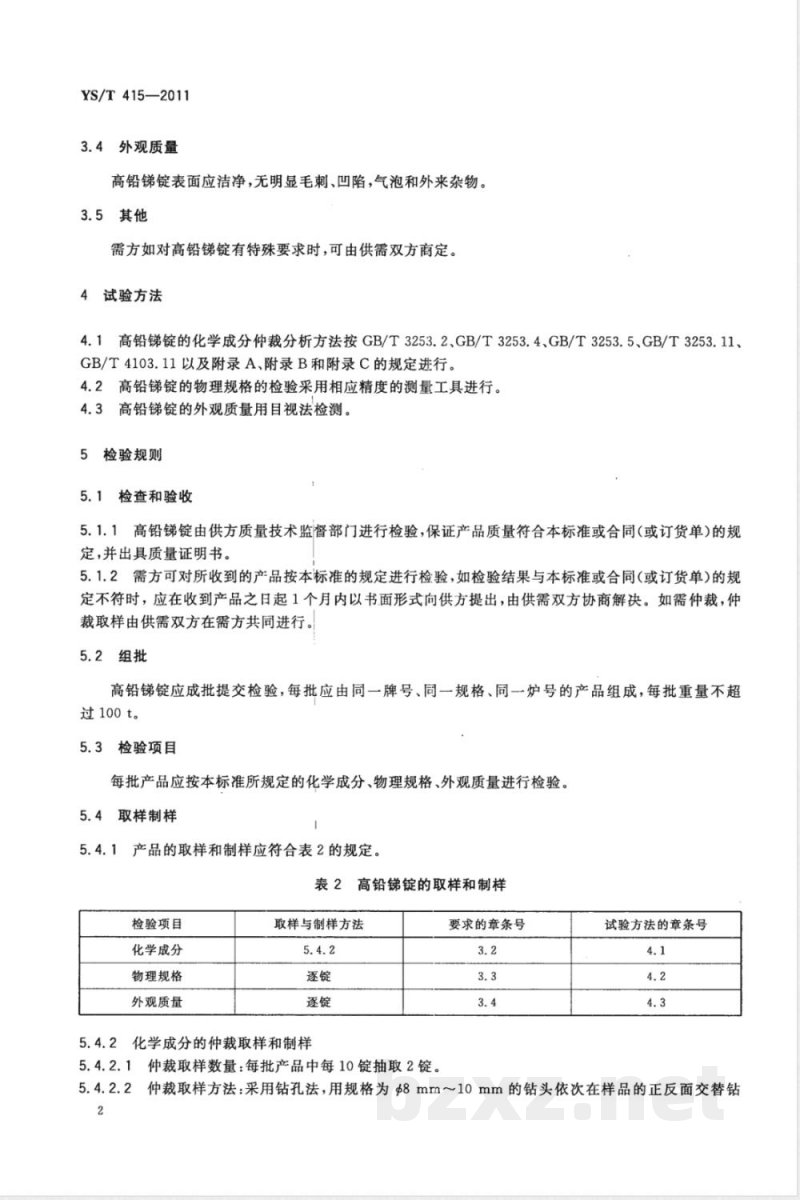

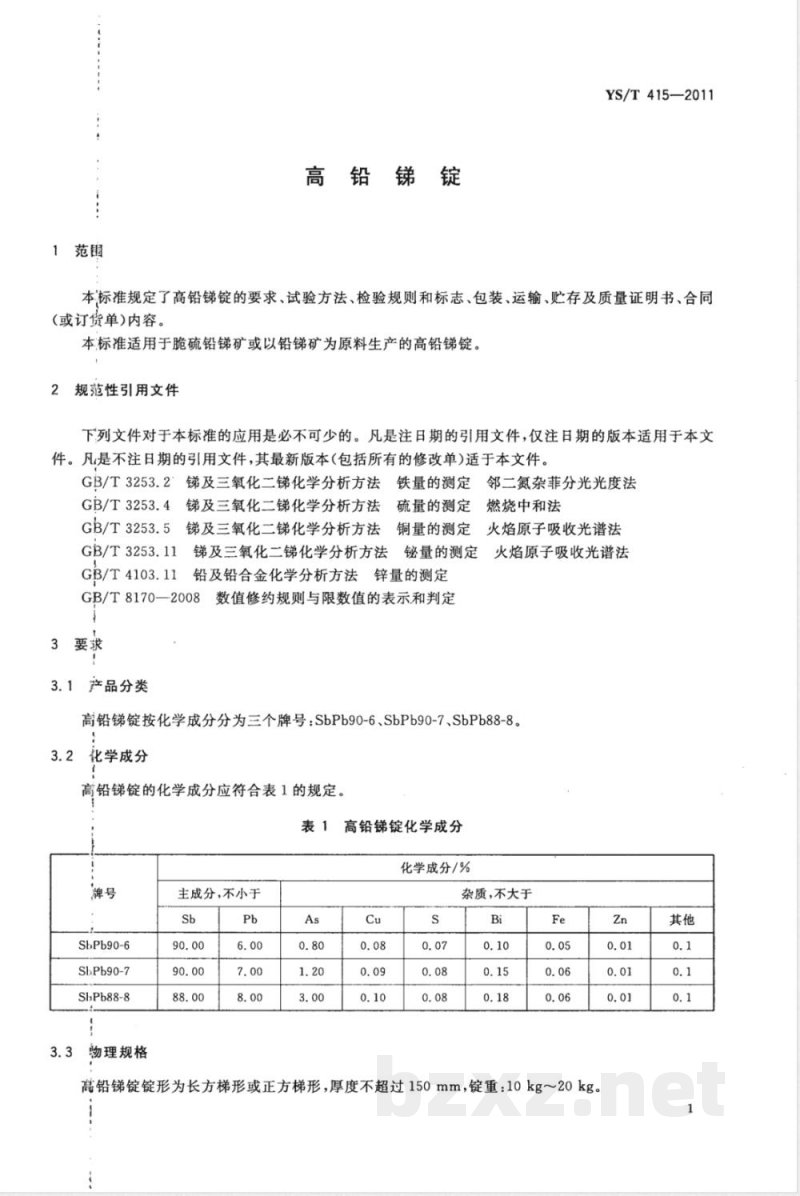

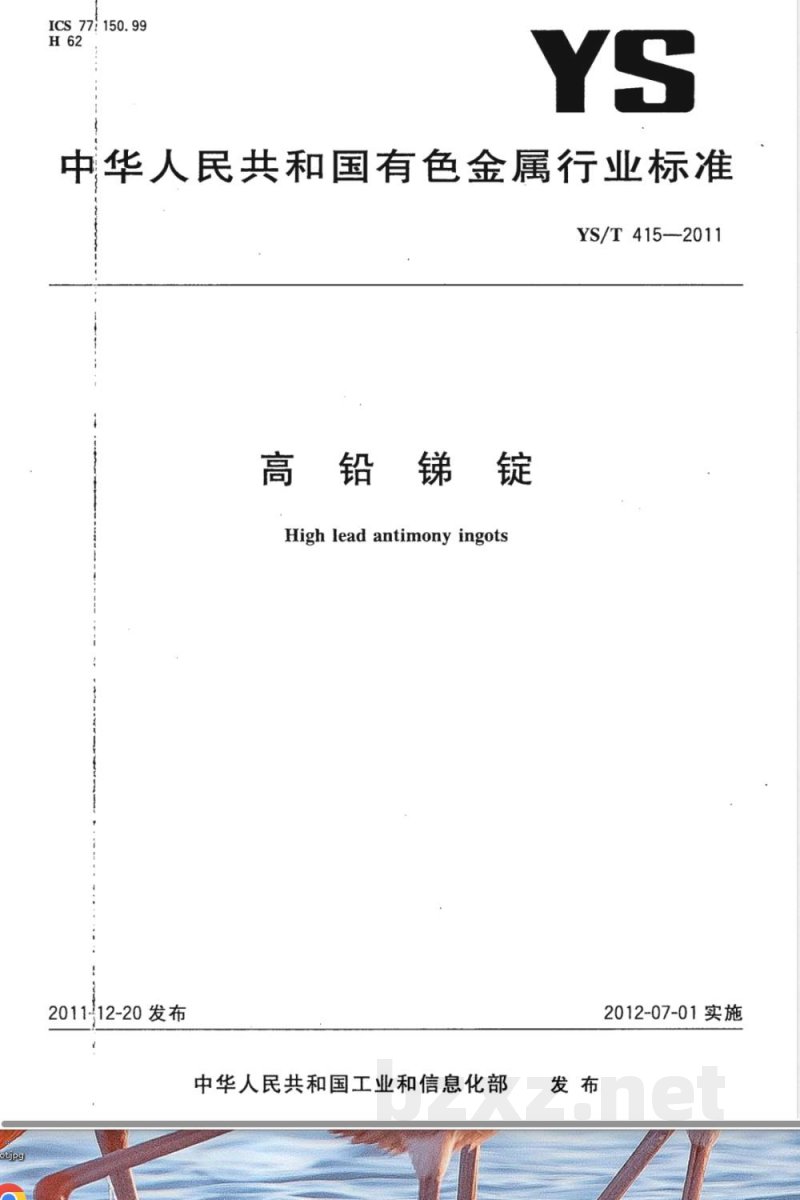

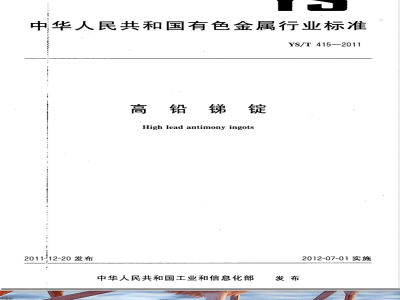

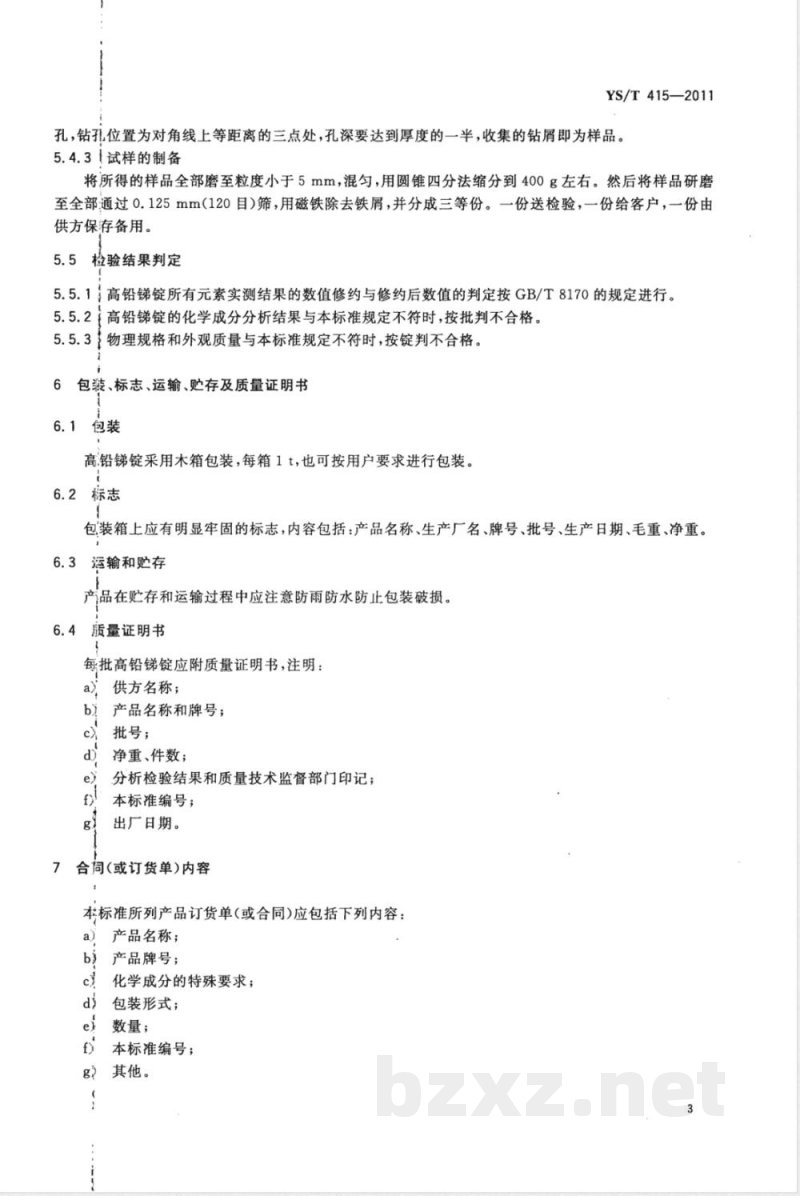

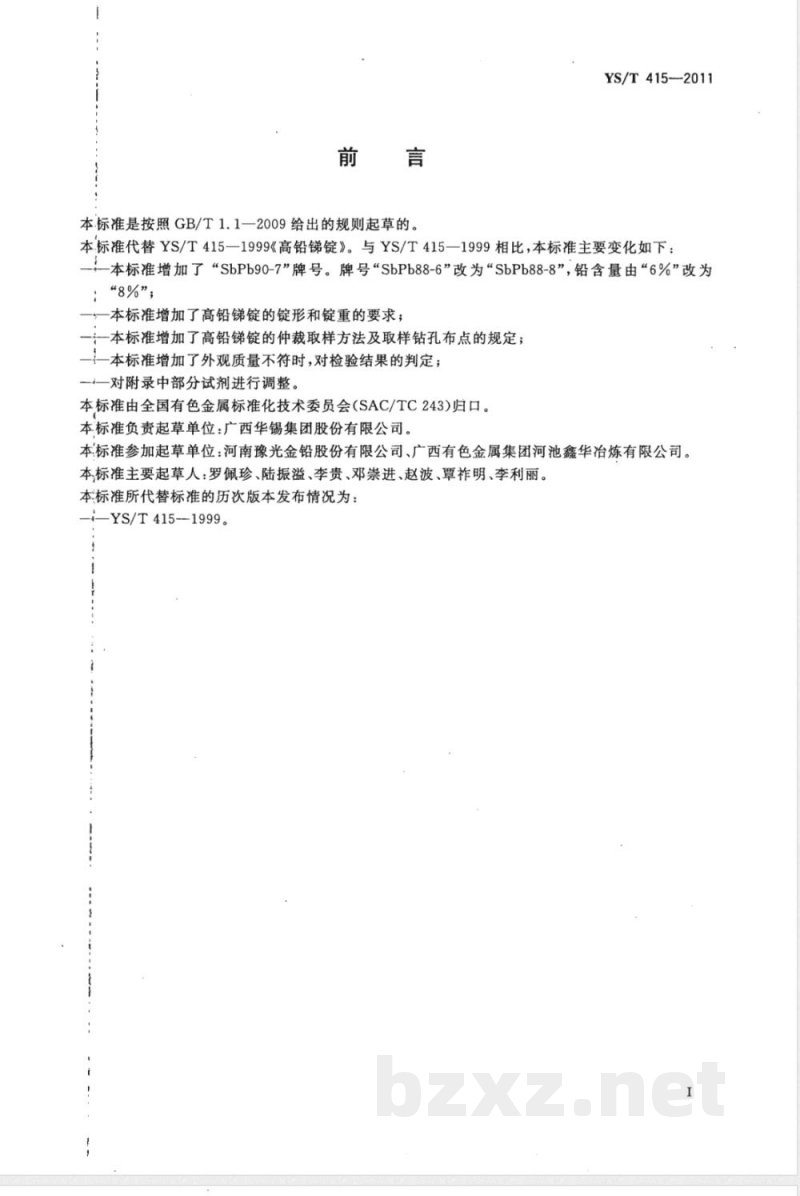

ICS 77:150.99 H62 YS 中华人民共和国有色金属行业标准 YS/T415-2011 高铅锑锭 High lead antimony ingots 2011-12-20 发布 中华人民共和国工业和信息化部 2012-07-01 实施 前言 本标准按照 GB/T1.1-2009 起草，代替 YS/T415-1999《高铅锑锭》。本标准主要变化包括：增加“SbPb90-7”牌号，原“SbPb88-6”改为“SbPb88-8”，铅含量由 6% 改为 8%；增加锭形和锭重要求；增加仲裁取样方法及钻孔布点规定；增加外观质量不符时的判定；对附录中部分试剂进行调整。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口，起草单位为广西华锡集团股份有限公司，参加起草单位包括河南豫光金铅股份有限公司、广西有色金属集团河池鑫华冶炼有限公司，主要起草人：罗佩珍、陆振溢、李贵、邓崇进、赵波、覃祚明、李利丽。 1 范围 本标准规定了高铅锑锭的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书、合同或订货单内容。适用于以脆硫铅锑矿或铅锑矿为原料生产的高铅锑锭。 2 规范性引用文件 下列文件对于本标准的应用必不可少： - GB/T3253.2 三氧化二锑化学分析方法 铁量测定 邻二氮杂菲分光光度法 - GB/T3253.4 三氧化二锑化学分析方法 硫量测定 燃烧中和法 - GB/T3253.5 锑及三氧化二锑化学分析方法 铜量测定 火焰原子吸收光谱法 - GB/T3253.11 锑及三氧化二锑化学分析方法 铋量测定 火焰原子吸收光谱法 - GB/T4103.11 铅及铅合金化学分析方法 锌量测定 - GB/T8170-2008 数值修约规则与极限数值表示和判定 3 要求 3.1 产品分类 高铅锑锭按化学成分分为 SbPb90-6、SbPb90-7、SbPb88-8 三个牌号。 3.2 化学成分 高铅锑锭化学成分应符合下表： 牌号 | SbPb90-6 | SbPb90-7 | SbPb88-8 ---|---|---|--- Sb (%) | 90.00 | 90.00 | 88.00 Pb (%) | 6.00 | 7.00 | 8.00 As (%) | 0.80 | 1.20 | 3.00 Cu (%) | 0.08 | 0.09 | 0.10 S (%) | 0.07 | 0.08 | 0.08 杂质含量不大于： Bi (%) | 0.10 | 0.15 | 0.18 Fe (%) | 0.05 | 0.06 | 0.06 Zn (%) | 0.01 | 0.01 | 0.01 其他 (%) | 0.1 | 0.1 | 0.1 3.3 物理规格 高铅锑锭为长方梯形或正方梯形，厚度不超过 150mm，锭重 10kg～20kg。 3.4 外观质量 高铅锑锭表面应洁净，无明显毛刺、凹陷、气泡及外来杂物。 3.5 其他 需方如对化学成分、表面质量或物理规格有特殊要求，可由供需双方商定。 4 试验方法 4.1 化学成分仲裁分析按 GB/T3253.2、GB/T3253.4、GB/T3253.5、GB/T3253.11、GB/T4103.11 及附录 A、B、C 规定进行。 4.2 物理规格检验采用相应精度的测量工具进行。 4.3 外观质量用目视法检验。 5 检验规则 5.1 检查和验收 5.1.1 高铅锑锭由供方质量技术监督部门检验，保证产品质量符合本标准或合同规定，并出具质量证明书。 5.1.2 需方可对收到产品进行检验，如不符合本标准或合同规定，应在收到产品之日起 1 个月内书面提出，由双方协商解决。如需仲裁，仲裁取样由供需双方在需方共同进行。 5.2 组批 高铅锑锭应成批提交检验，每批由同一牌号、同一规格、同一炉号产品组成，每批重量不超过 100t。 5.3 检验项目 每批产品应按化学成分、物理规格和外观质量进行检验。 5.4 取样制样 5.4.1 产品取样和制样应符合表 2 规定。 5.4.2 化学成分仲裁取样按本标准规定执行。
