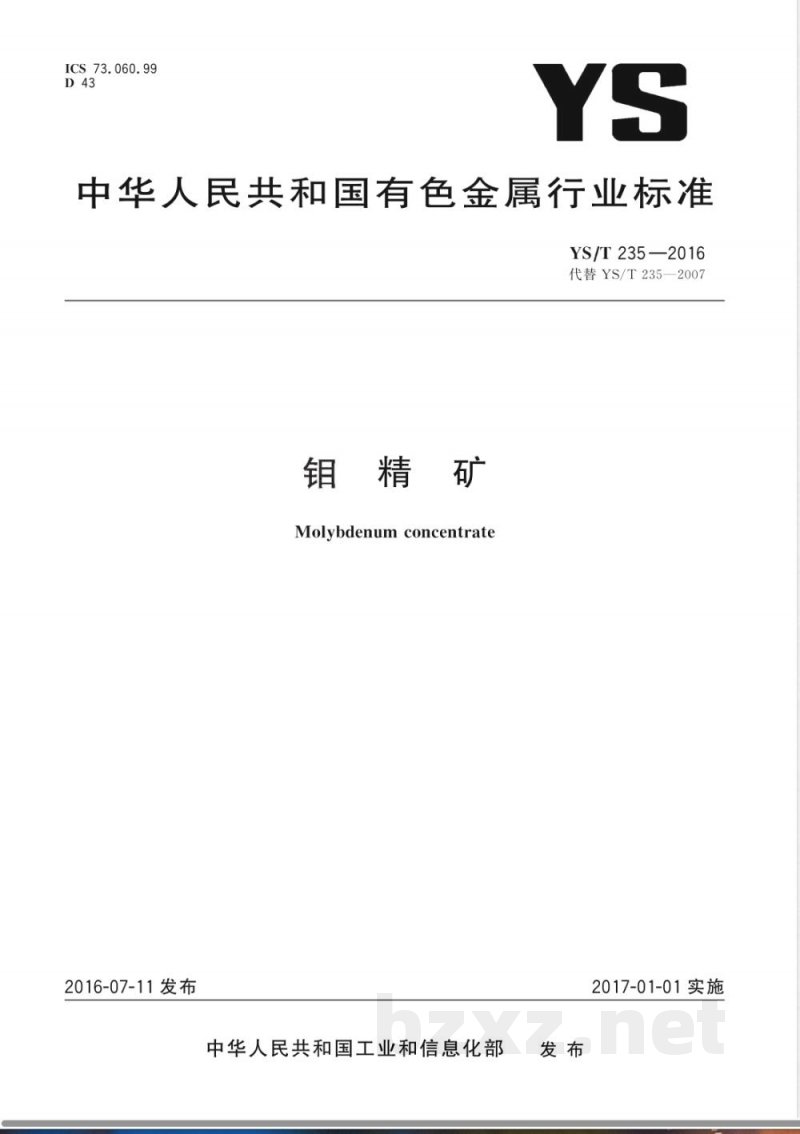

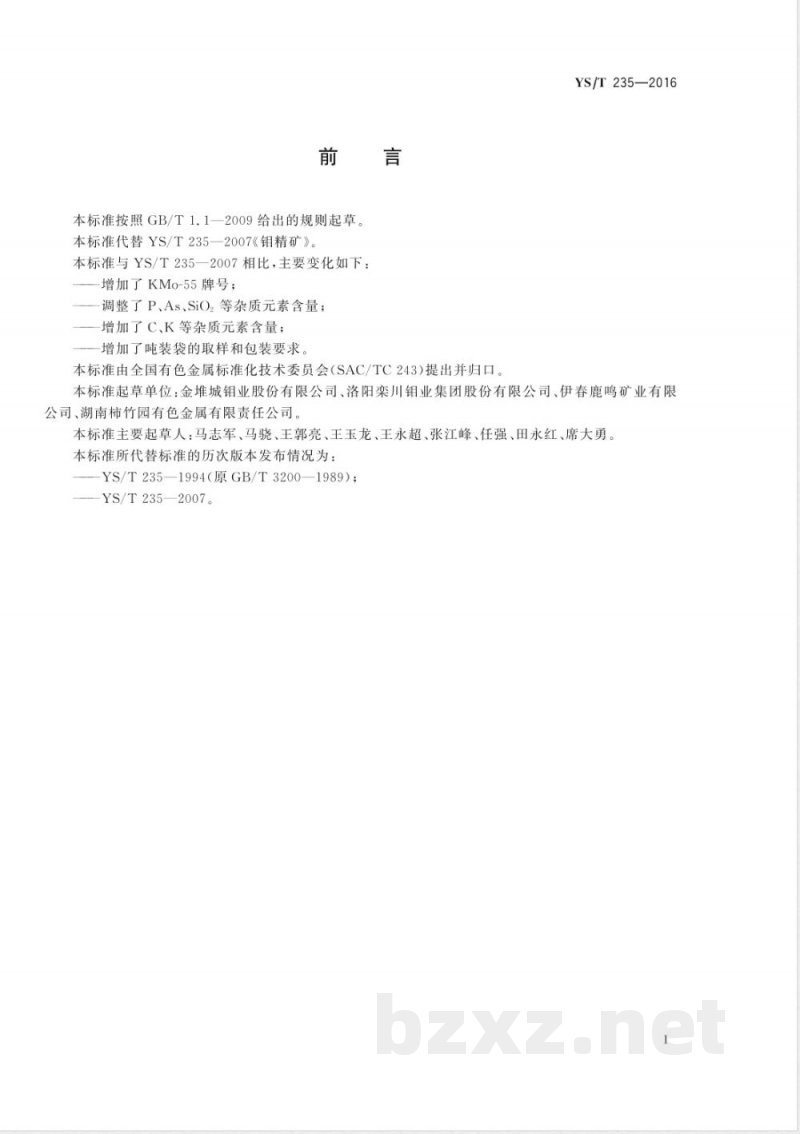

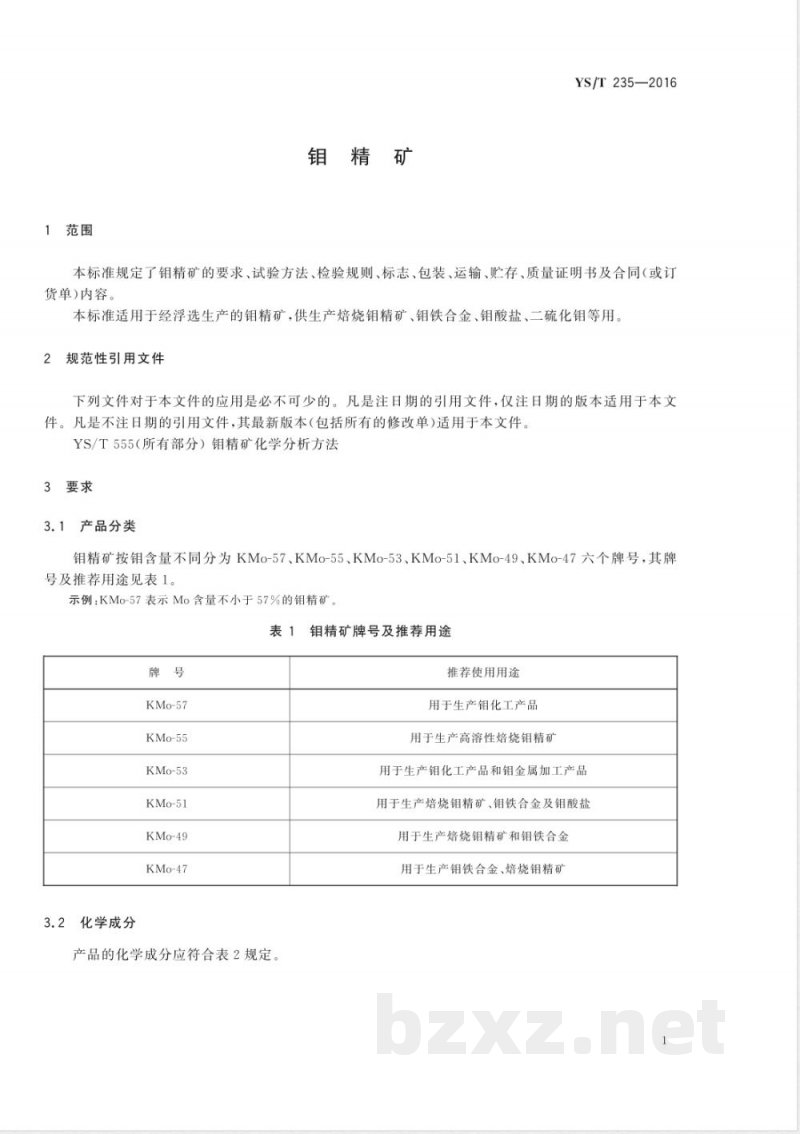

ICS 73.060.99 D43 YS 中华人民共和国有色金属行业标准 YS/T235—2016 钼精矿 Molybdenum concentrate 2016-07-11 发布 中华人民共和国工业和信息化部发布 2017-01-01 实施 前言 本标准按照GB/T 1.1—2009规则起草，代替YS/T235—2007《钼精矿》。与YS/T235—2007相比，主要变化包括增加KMo-55牌号，调整P、As、SiO等杂质元素含量，增加C、K等杂质元素含量，并增加吨装袋的取样和包装要求。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。起草单位为金堆城钼业股份有限公司、洛阳栾川钼业集团股份有限公司、伊春鹿鸣矿业有限公司、湖南柿竹园有色金属有限责任公司。主要起草人：马志军、马骁、王郭亮、王玉龙、王永超、张江峰、任强、田永红、席大勇。 1 范围 本标准规定了钼精矿的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。本标准适用于经浮选生产的钼精矿，供生产焙烧钼精矿、钼铁合金、钼酸盐、二硫化钼等用。 2 规范性引用文件 下列文件对本文件的应用必不可少。注日期的引用文件，仅注日期版本适用于本文件。不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。YS/T555（所有部分） 钼精矿化学分析方法。 3 要求 3.1 产品分类 钼精矿按钼含量分为KMo-57、KMo-55、KMo-53、KMo-51、KMo-49、KMo-47六个牌号，其牌号及推荐用途见表1。例如：KMo-57表示Mo含量不小于57%。 表1 钼精矿牌号及推荐用途 牌号：KMo-57 KMo-55 KMo-53 KMo-51 KMo-49 KMo-47 推荐用途：用于生产钼化工产品 用于生产高溶性焙烧钼精矿 用于生产钼化工产品和钼金属加工产品 用于生产焙烧钼精矿、钼铁合金及钼酸盐 用于生产焙烧钼精矿和钼铁合金 用于生产钼铁合金、焙烧钼精矿 3.2 产品化学成分 应符合表2规定。产品的油水分总含量不大于6.0%。 表2 钼精矿化学成分（质量分数/%） 牌号 Mo≥: 57.00 55.00 53.00 51.00 49.00 47.00 SiO2: 1.7 4.0 5.0 6.3 8.0 9.0 As≤: 0.001 0.001 0.01 0.01 0.01 0.01 Sn≤: 0.01 0.01 0.01 0.02 0.02 0.02 P≤: 0.01 0.01 0.01 0.02 0.02 0.02 Cu≤: 0.07 0.10 0.15 0.20 0.22 0.25 WO3≤: 0.05 0.05 0.05 0.10 0.15 Pb≤: 0.085 0.100 0.100 0.100 0.100 0.150 CaO≤: 0.40 0.40 1.30 1.80 2.20 2.70 Bi≤: 0.05 0.05 0.05 0.05 0.05 0.05 K≤: 0.20 0.25 0.30 需方如对钼含量或杂质含量有超出本标准3.2条规定范围的要求，可由供需双方协商解决。 3.4 粒度 产品通过74 μm（200目）标准筛的筛下物不小于60%。 3.5 外观质量 产品应呈铅灰色，不允许有可见夹杂物。 4 试验方法 4.1 产品化学成分、油水分分析按YS/T555（所有部分）规定进行。4.2 产品粒度用74 μm（200目）标准筛检查。4.3 产品的外观质量用目视检查。 5 检验规则 5.1 检查和验收按本标准规定进行。
