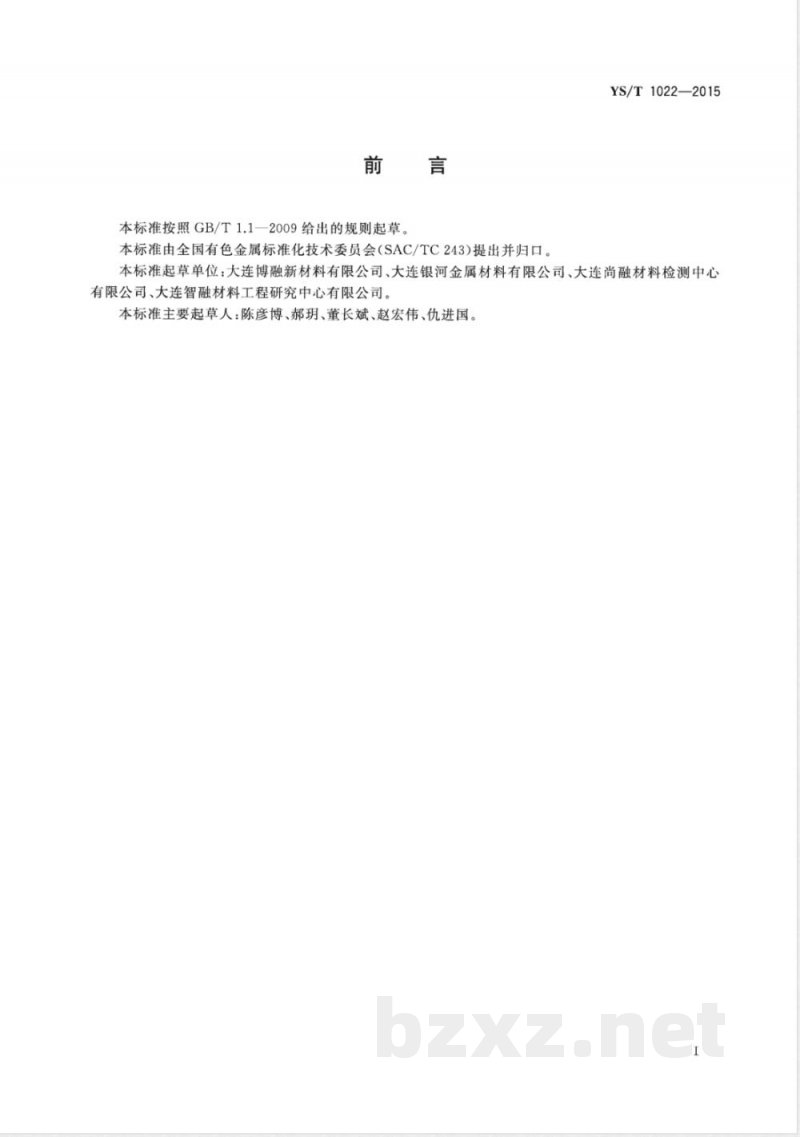

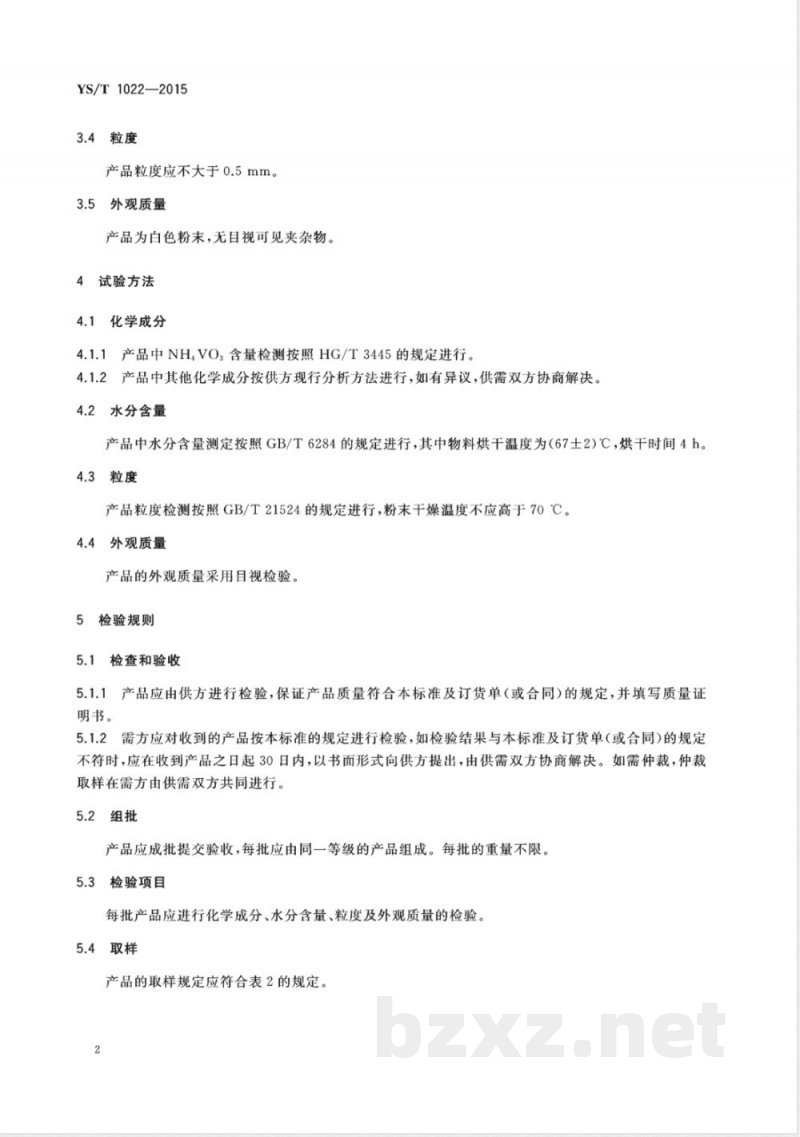

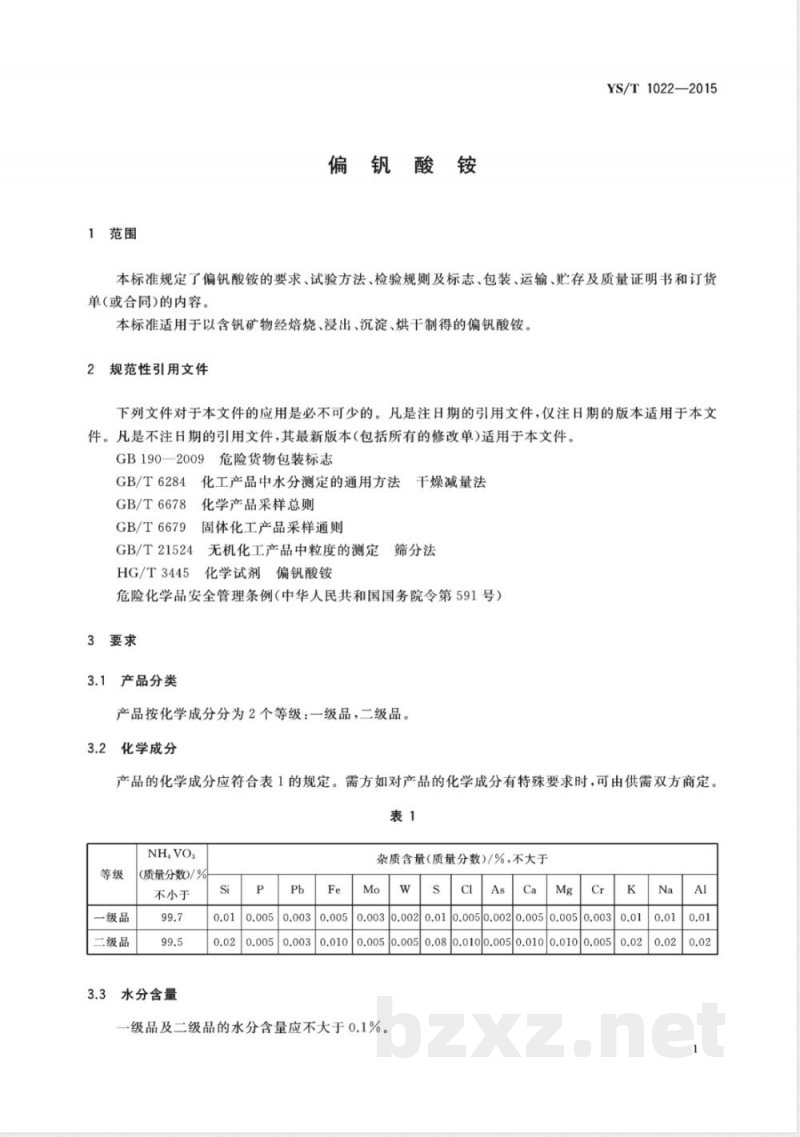

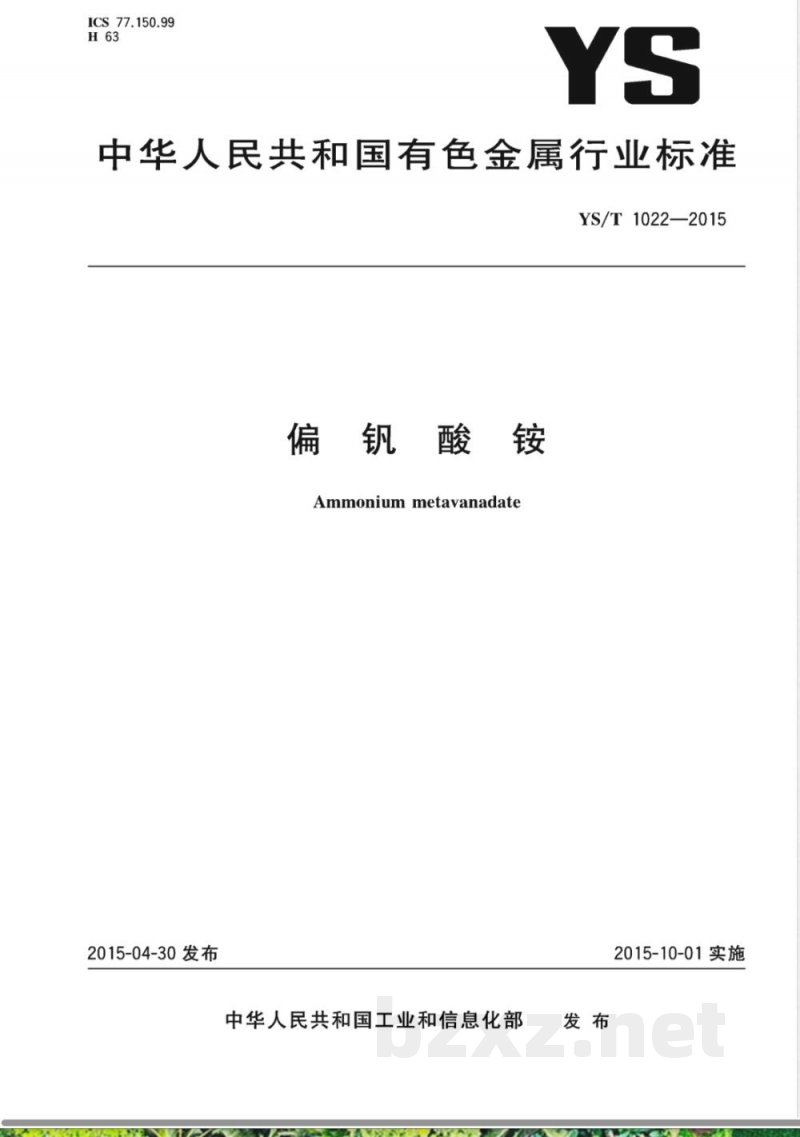

中华人民共和国有色金属行业标准 YS/T1022—2015 偏钒酸铵 Ammoniummetavanadate 2015-04-30发布，2015-10-01实施，由中华人民共和国工业和信息化部发布。 本标准按照 GB/T1.1—2009 给出的规则起草，由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。本标准起草单位包括大连博融新材料有限公司、大连银河金属材料有限公司、大连尚融材料检测中心有限公司、大连智融材料工程研究中心有限公司。主要起草人：陈彦博、郝玥、董长斌、赵宏伟、仇进国。 1 范围 本标准规定了偏钒酸铵的要求、试验方法、检验规则及标志、包装、运输、贮存，以及质量证明书和订货单（或合同）的内容。适用于以含钒矿物经焙烧、浸出、沉淀、烘干制得的偏钒酸铵。 2 规范性引用文件 下列文件对本标准的应用是必不可少的。注日期的引用文件，仅适用于该版本；不注日期的引用文件，其最新版本（包括所有修改单）适用。 - GB 190—2009 危险货物包装标志 - GB/T 6284 化工产品中水分测定的通用方法 - GB/T 6678 化学产品采样总则 - GB/T 6679 固体化工产品采样通则 - GB/T 21524 干燥减量法 - HG/T 3445 无机化工产品中粒度的测定筛分法 - 危险化学品安全管理条例（中华人民共和国国务院令第591号） 3 要求 3.1 产品分类 产品按化学成分分为一级品和二级品。 3.2 化学成分 产品的化学成分应符合下表规定。若需方对化学成分有特殊要求，可由供需双方协商。 表1 化学成分要求 NH4VO3 含量（质量分数/%）：一级品 ≥99.7，二级品 ≥99.5 杂质含量（质量分数/%），不大于：Si 0.01/0.02，Pb 0.003/0.003，Fe 0.005/0.010，Mo 0.002/0.005，S 0.002/0.005，Cl 0.005/0.005，As 0.003/0.003，Ca 0.005/0.005，Mg 0.005/0.008，Cr 0.010/0.010，K 0.01/0.02，Na 0.01/0.02，Al 0.01/0.02 一级品及二级品的水分含量应不大于0.1%。 3.3 水分含量 一级品及二级品水分含量应符合表中要求。 3.4 粒度 产品粒度应不大于0.5 mm。 3.5 外观质量 产品为白色粉末，无目视可见夹杂物。 4 试验方法 4.1 化学成分 - 4.1.1 NH4VO3 含量按 HG/T 3445 规定检测。 - 4.1.2 其他化学成分按供方现行分析方法检测，如有异议由供需双方协商解决。 4.2 水分含量 按 GB/T 6284 规定测定，物料烘干温度为（67±2）℃，烘干时间 4 小时。 4.3 粒度 按 GB/T 21524 规定测定，粉末干燥温度不高于 70℃。 4.4 外观质量 采用目视检验。 5 检验规则 5.1 检查和验收 - 5.1.1 产品由供方检验，保证质量符合标准及订货单（或合同）规定，并填写质量证明书。 - 5.1.2 需方应对收到的产品按本标准检验，如检验结果不符，应在收到产品 30 日内书面通知供方，由双方协商解决，必要时仲裁取样由双方共同进行。 5.2 组批 产品应成批提交验收，每批由同一等级产品组成，批重不限。 5.3 检验项目 每批产品应进行化学成分、水分含量、粒度及外观质量检验。
