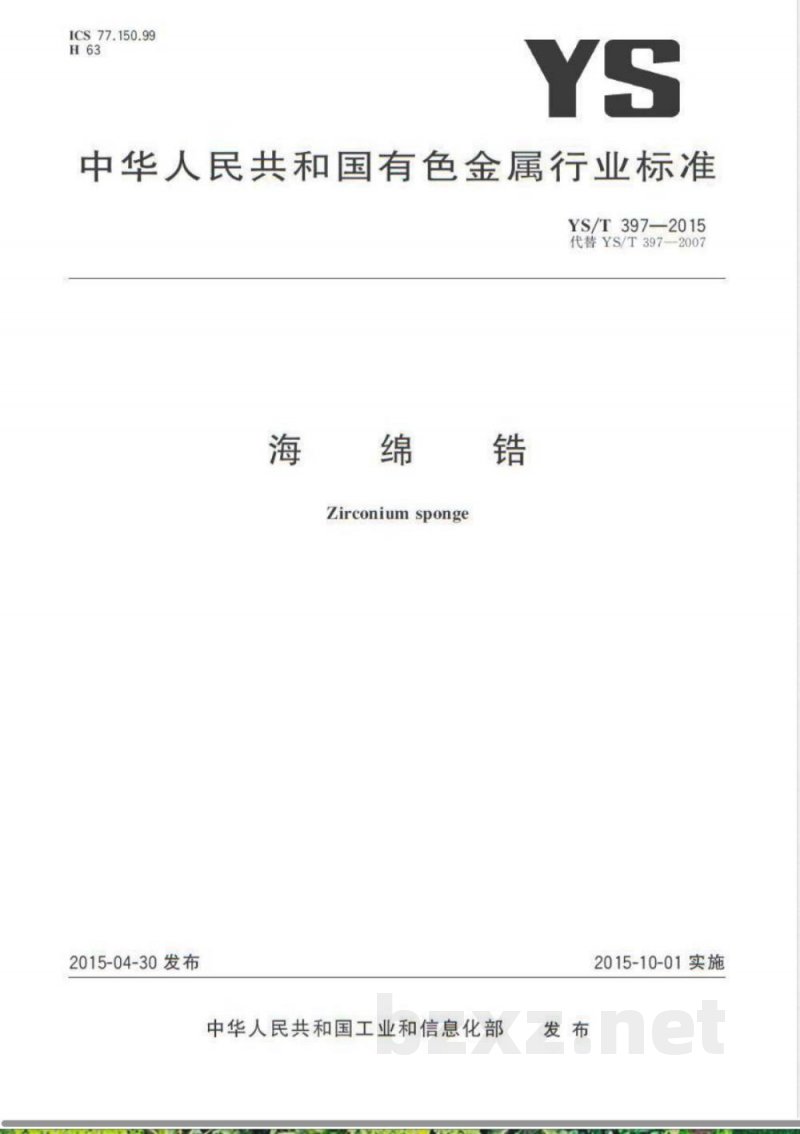

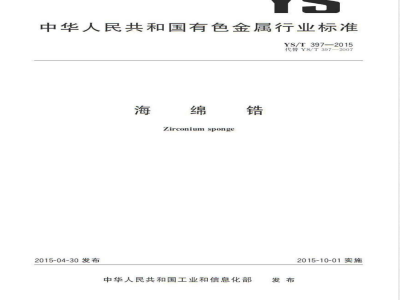

中华人民共和国有色金属行业标准 YS/T397—2015 海绵锆 Zirconium sponge 2015-04-30 发布，中华人民共和国工业和信息化部 2015-10-01 实施。 本标准按照 GB/T1.1-2009 给出的规则起草，代替 YS/T397—2007《海绵锆》。与前版本相比，本标准主要变化如下：将原子能级改为核级，增加火器级；调整牌号，核级为 HZr-01、HZr-02，工业级为 HZr-1、HZr-2，火器级为 HQZr-1；调整表中杂质元素含量及有效数值位数，并增加 Na、P、U 三个元素含量要求；按 26 个英文字母顺序重新排列杂质元素顺序；修改组批定义，每批应由同一生产周期、同一牌号产品组成；完善 Cl、Mg、Na 元素取样制样方法。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口，起草单位包括广东东方锆业科技股份有限公司、宝钛集团有限公司、西部新锆核材料科技有限公司、教汉华钛金属工业有限公司、国核宝钛锆业股份公司、北象有色金属研究总院。主要起草人：孙亚光、陈潮钮、郑少筠、许小军、冯军宁、李中奎、焦永刚、石政君、于海慧。 1 范围 本标准规定了海绵锆的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容。本标准适用于以四氯化锆经镁热还原、真空蒸馏生产的海绵锆。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的： - GB/T 2524-2010 海绵钛 - GB/T 8170 数值修约规则与极限数值的表示和判定 - GB/T 13747（所有部分）锆及锆合金化学分析方法 3 要求 3.1 产品分类 海绵锆按品质和用途分为三个级别：核级（HZr-01、HZr-02）、工业级（HZr-1、HZr-2）和火器级（HQZr-1）。 3.2 化学成分 海绵锆的化学成分应符合表1规定。核级、工业级和火器级的化学成分在需方复验时允许偏差应符合表2规定。锆含量（Zr+Hf）按 100% 减去杂质实测值总和计算。 表1 海绵锆化学成分及杂质含量（质量分数/%） 产品级别 | 产品牌号 | Zr+Hf ≥ | Al | B | C | Cd | Cl | Co | Fe | H | N | 其他杂质元素 ---|---|---|---|---|---|---|---|---|---|---|---|--- 核级 | HZr-01 | 99.940 | 0.0075 | 0.00005 | 0.010 | 0.00005 | 0.030 | 0.001 | 0.010 | 0.003 | 0.0075 | ... 核级 | HZr-02 | 99.850 | 0.00032 | ... | ... | ... | ... | ... | ... | ... | ... | ... 工业级 | HZr-1 | 99.400 | 0.03 | 0.03 | 0.13 | 0.02 | ... | ... | ... | ... | ... | ... 工业级 | HZr-2 | 99.200 | 0.03 | 0.05 | ... | ... | ... | ... | ... | ... | ... | ... 火器级 | HQZr-1 | 99.200 | 0.05 | 0.13 | ... | ... | ... | ... | ... | ... | ... | ... 3.2.3 数值修约 化学成分按 GB/T 8170 的规定进行数值修约。 3.3 粒度 产品粒度及测定方法按合同或协商方法进行。 后续试验方法、检验规则、组批、取样和验收均应按照标准及合同规定执行。
