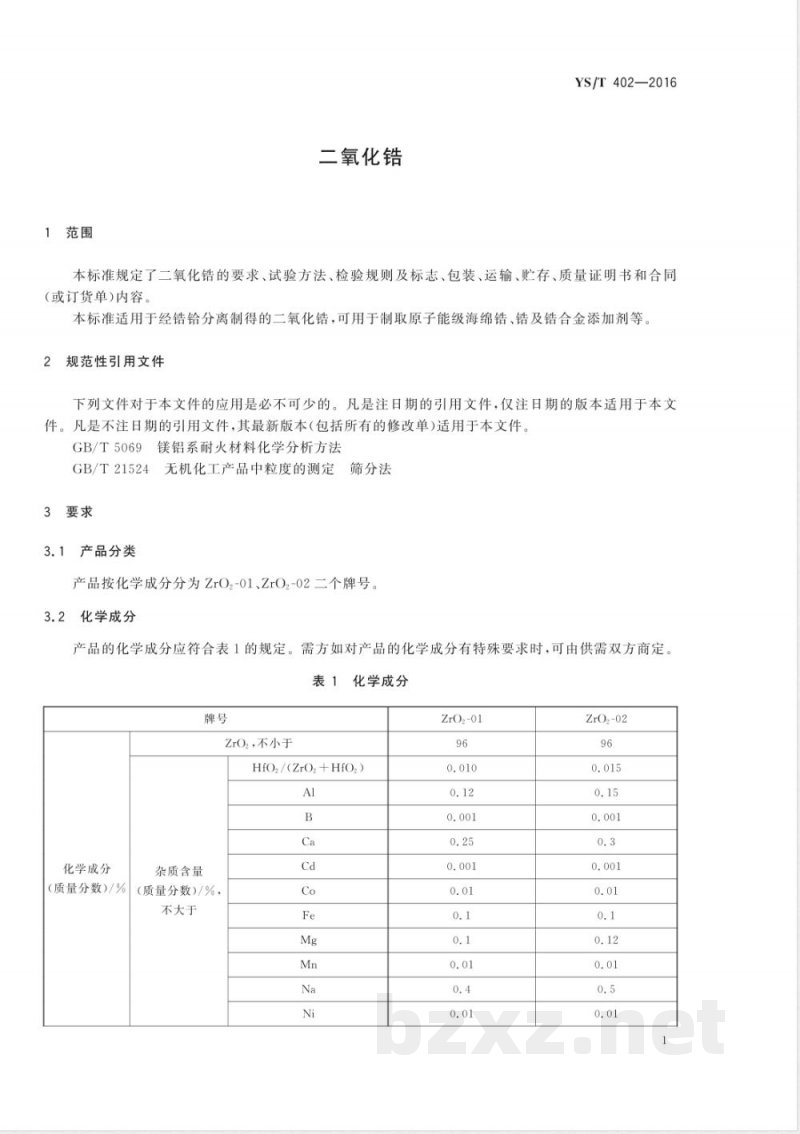

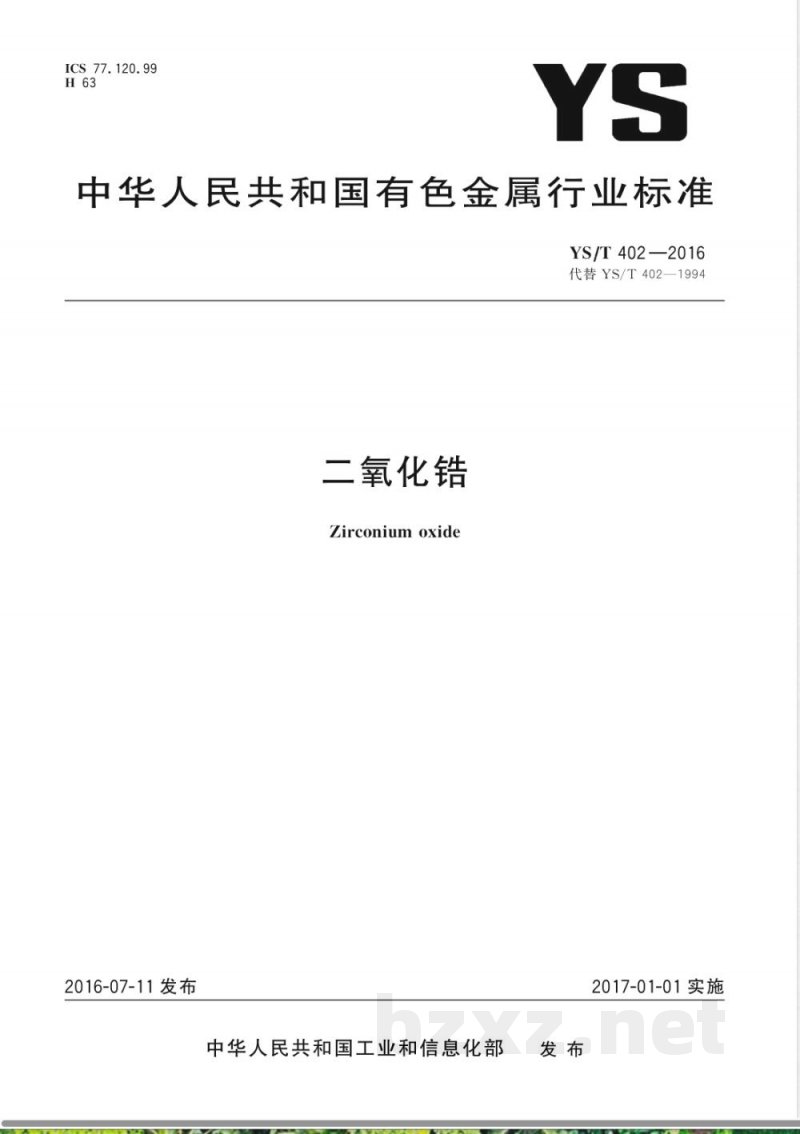

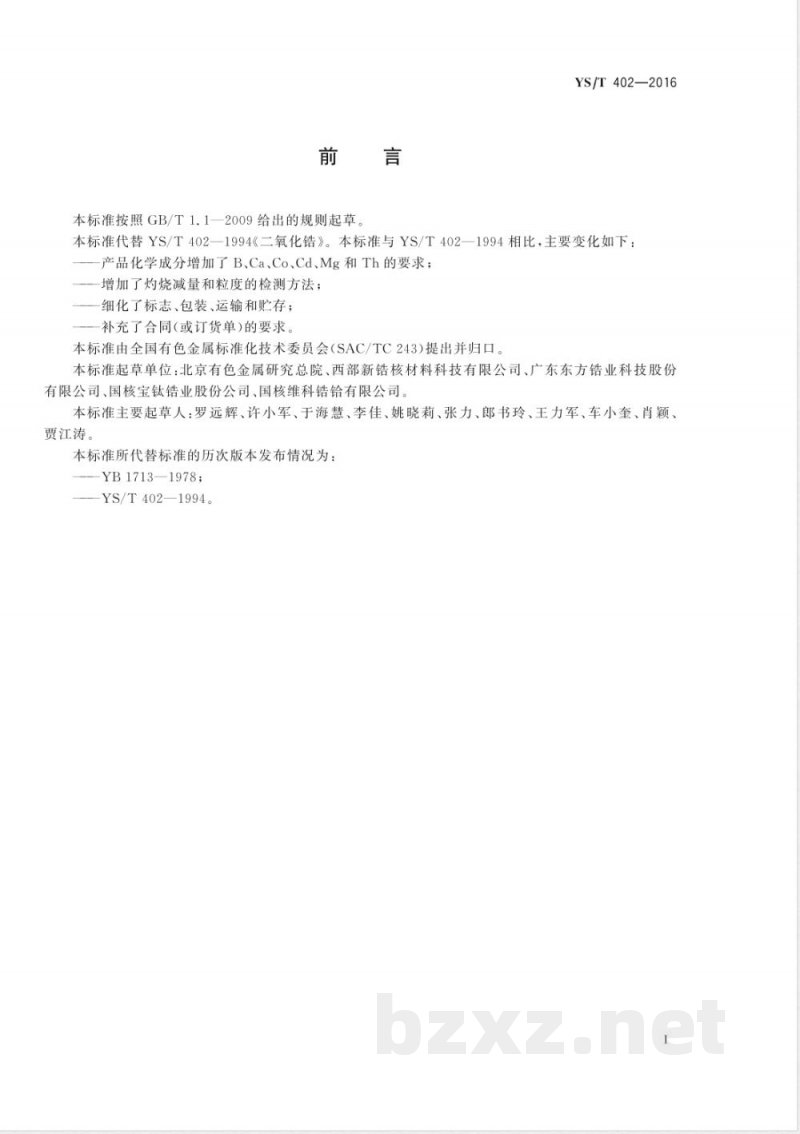

中华人民共和国有色金属行业标准 YS/T402—2016 二氧化锆 Zirconium oxide 2016-07-11 发布，中华人民共和国工业和信息化部 2017-01-01 实施。 本标准代替 YS/T402—1994《二氧化锆》。与 YS/T402—1994 相比，本标准主要变化如下：增加产品化学成分中 B、Ca、Co、Cd、Mg 和 Th 的要求；增加灼烧减量和粒度的检测方法；细化标志、包装、运输和贮存要求；补充合同（或订货单）内容。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口，起草单位包括北京有色金属研究总院、西部新锆核材料科技有限公司、广东东方锆业科技股份有限公司、国核宝钛锆业股份公司、国核维科锆铪有限公司。主要起草人：罗远辉、许小军、于海慧、李佳、姚晓莉、张力、郎书玲、王力军、车小奎、肖颖、贾江涛。 1 范围 本标准规定了二氧化锆的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。本标准适用于经锆铪分离制得的二氧化锆，可用于制取原子能级海绵锆、锆及锆合金添加剂等。 2 规范性引用文件 下列文件对于本标准的应用必不可少： - GB/T 5069 镁铝系耐火材料化学分析方法 - GB/T 21524 无机化工产品中粒度的测定筛分法 3 要求 3.1 产品分类 产品按化学成分分为 ZrO2-01 和 ZrO2-02 两个牌号。 3.2 化学成分 产品的化学成分应符合表1规定。如需特殊化学成分要求，可由供需双方协商。 表1 化学成分及杂质含量（质量分数/%） 牌号 | ZrO2 ≥ | HfO2/(ZrO2+HfO2) | Al | B | Ca | Cd | Co | Fe | Mg | Mn | Na | Ni ---|---|---|---|---|---|---|---|---|---|---|---|--- ZrO2-01 | 96 | 0.010 | 0.12 | 0.001 | 0.25 | 0.001 | 0.01 | 0.1 | 0.1 | 0.01 | 0.4 | 0.01 ZrO2-02 | 96 | 0.015 | 0.15 | 0.001 | 0.3 | 0.001 | 0.01 | 0.1 | 0.12 | 0.01 | 0.5 | 0.01 3.3 灼烧减量 二氧化锆的灼烧减量不大于 1%。 3.4 粒度 二氧化锆的粒度不大于 90 μm，允许大于 90 μm 的占比小于 0.5%。 3.5 外观质量 产品应为白色或浅黄色粉末，无可见夹杂物及结块。 4 试验方法 4.1 化学成分 化学成分测定应按供需双方协商的方法进行。 4.2 灼烧减量 灼烧减量测定按照 GB/T 5069 规定进行。 4.3 粒度 粒度测定按照 GB/T 21524 规定进行。 4.4 外观质量 外观质量采用目视法检验。 5 检验规则 5.1 检查和验收 5.1.1 产品由供方检验，保证符合标准及合同规定，并填写质量证明书。 5.1.2 需方应按标准及合同规定验收，若不符，应在收到产品之日起3个月内通知供方，由双方协商解决或仲裁，仲裁取样在需方进行。 5.2 组批 产品应成批提交，每批由同一牌号产品组成，每批重量不大于 1 t。 5.3 检验项目及取样 每批产品的检验项目及取样见表2。
