本部分规定了粗银中钯量的测定方法。 本部分适用于粗银中钯量的测定。测定范围：100g/t～4000 g/t。
YS/T955—2014《粗银化学分析方法》分为2个部分:
———第1部分:银量的测定 火试金法;
———第2部分:钯量的测定 火焰原子吸收光谱法。
本部分为 YS/T955的第2部分。
本部分按照 GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。
本部分负责起草单位:北京矿冶研究总院。
本部分参加起草单位:广州有色金属研究院、中国有色桂林矿产地质研究院有限公司、铜陵有色稀贵金属分公司、杭州富春江冶炼有限公司、福建紫金矿冶测试技术有限公司、江西铜业股份有限公司。
本部分主要 起 草 人:王 皓 莹、陈 殿 耿、冯 振 华、陈 小 兰、王 芳、施 意 华、周 存 款、龚 昌 合、廖 家 章、
夏珍珠、康广利。

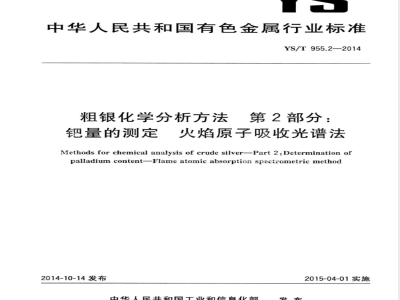

ICS77.120.99
中华人民共和国有色金属行业标准YS/T955.2—2014
粗银化学分析方法
钯量的测定
第2部分：
火焰原子吸收光谱法
Methods for chemical analysis of crude silver-Part 2:Determination ofpalladium content-Flame atomicabsorption spectrometricmethod2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施
中华人民共和国有色金属
行业标准
粗银化学分析方法第2部分：
钯量的测定火焰原子吸收光谱法YS/T955.2—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533
发行中心：(010)51780238
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2015年3月第一版
印张0.5
字数10千字
2015年3月第一次印刷
书号：155066·2-28328
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68510107Www.bzxZ.net
YS/T955—2014《粗银化学分析方法》分为2个部分：一第1部分：银量的测定火试金法；一第2部分：钯量的测定火焰原子吸收光谱法。本部分为YS/T955的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。本部分负责起草单位：北京矿冶研究总院。YS/T955.2—2014
本部分参加起草单位：广州有色金属研究院、中国有色桂林矿产地质研究院有限公司、铜陵有色稀贵金属分公司、杭州富春江冶炼有限公司、福建紫金矿冶测试技术有限公司、江西铜业股份有限公司。
本部分主要起草人：王皓莹、陈殿耿、冯振华、陈小兰、王芳、施意华、周存款、龚昌合、廖家章、夏珍珠、康广利。
1范围
粗银化学分析方法第2部分：
钯量的测定火焰原子吸收光谱法本方法规定了粗银中钯量的测定方法。本方法适用于粗银中钯量的测定。测定范围为100g/t～4000g/t。2方法提要
YS/T955.2—2014
采用火试金包铅灰吹，分离粗银中的除贵金属外杂质，钯富集于合粒中。合粒经硝酸分解，氯化银沉淀分离银，在5%混合酸介质中使用空气-乙炔火焰，于原子吸收光谱仪波长247.6nm处，测量钯的吸光度，计算钯量。
3试剂和材料
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。3.1铅箔：纯铅（w≥99.99%）厚度约0.1mm。3.2盐酸(p=1.19g/mL）。
3.3硝酸（p=1.42g/mL）。
3.4冰乙酸（p=1.42g/mL）。
3.5混合酸：盐酸（3.2)与硝酸（3.3)以体积比3：1混合配制。3.6
稀混合酸（5十95）：取5份混合酸（3.5）与95份水混合配制。3.7
硝酸(1+7)。
3.8醋酸(1+3)。
3.9钯标准贮存溶液：称取0.1000g钯（wpa≥99.99%)于100mL烧杯中，加入20mL混合酸（3.5)，加热溶解后，加人5滴200g/L氯化钠溶液，于水浴上蒸至近干，加人20mL盐酸溶解，移人100mL容量瓶中，冷却至室温，用水稀释至刻度，混匀。此溶液1mL含1000μg钯。3.10钯标准溶液：移取10.00mL钯标准贮存溶液（3.9）于100mL容量瓶中，加10mL混合酸（3.5），用水稀释至刻度，混匀。此溶液1mL含100μg。4仪器与设备
分析天平：分度值0.1mg。
4.2试金电炉：最高加热温度不低于1000℃。4.3灰皿机。
4.4镁砂灰血：顶部内径约35mm，底部外径约40mm，高30cm，深约17mm。制法：85份镁砂与15份水泥（质量比)混匀，加入适量的水搅拌匀，在灰皿机(4.3)上压制成型，阴干两个月后备用。
4.5瓷埚：容积为30mL。
YS/T955.2—2014

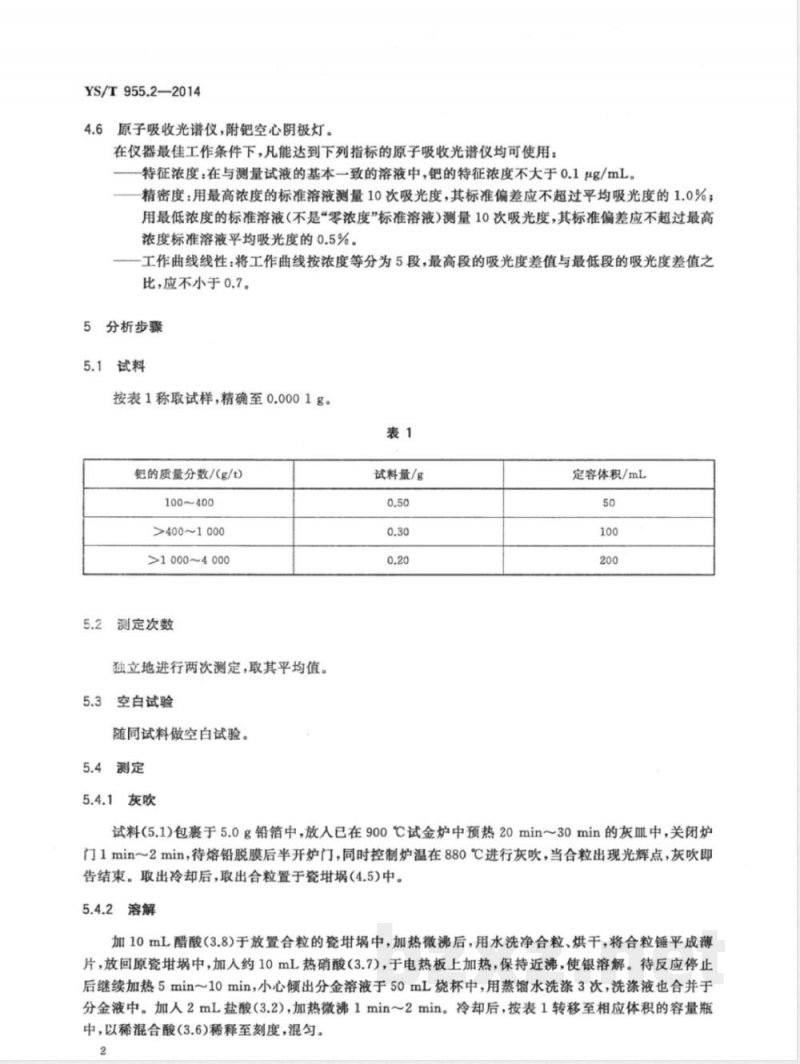

6原子吸收光谱仪，附钯空心阴极灯。在仪器最佳工作条件下，凡能达到下列指标的原子吸收光谱仪均可使用：特征浓度：在与测量试液的基本一致的溶液中，的特征浓度不大于0.1μg/mL。精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1.0%；用最低浓度的标准溶液（不是“零浓度”标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度标准溶液平均吸光度的0.5%。工作曲线线性：将工作曲线按浓度等分为5段，最高段的吸光度差值与最低段的吸光度差值之比，应不小于0.7。
5分析步骤
按表1称取试样，精确至0.0001g。表1
钯的质量分数/(g/t)
100~400
>400~1000
>1000~4000
测定次数
独立地进行两次测定，取其平均值。5.3
空白试验
随同试料做空白试验。
5.4测定
5.4.1灰吹
试料量/g
定容体积/mL
试料（5.1)包裹于5.0g铅箔中，放入已在900℃试金炉中预热20min～30min的灰血中，关闭炉门1min～2min，待熔铅脱膜后半开炉门，同时控制炉温在880℃进行灰吹，当合粒出现光辉点，灰吹即告结束。取出冷却后，取出合粒置于瓷(4.5)中。5.4.2溶解
加10mL醋酸(3.8)于放置合粒的瓷埚中，加热微沸后，用水洗净合粒、烘干，将合粒锤平成薄片，放回原瓷埚中，加人约10mL热硝酸（3.7)，于电热板上加热，保持近沸，使银溶解。待反应停止后继续加热5min10min，小心倾出分金溶液于50mL烧杯中，用蒸馏水洗涤3次，洗涤液也合并于分金液中。加人2mL盐酸（3.2），加热微沸1min～2min。冷却后，按表1转移至相应体积的容量瓶中，以稀混合酸（3.6)稀释至刻度，混匀。2
5.4.3测定
YS/T955.2—2014
取静置后的上清液（5.4.2），在火焰原子吸收光谱仪上，于波长247.6nm处，用空气乙炔火焰，以水调零，测定试液及随同试料空白的吸光度。在工作曲线上查出相应的钯的质量浓度。5.5工作曲线的绘制
5.5.1移取0mL、0.50mL、1.00mL、2.00mL、3.00mL、4.00mL钯标准溶液（3.10）于一组100mL容量瓶中，用稀混合酸（3.6)稀释至刻度，混匀。5.5.2使用空气-乙炔火焰，在与试料测定相同条件下，于火焰原子吸收光谱仪波长247.6nm处，以水调零，测量系列标准溶液的吸光度，减去“零”浓度溶液的吸光度，以钯的质量浓度为横坐标，吸光度为纵坐标绘制工作曲线。
6分析结果的计算
钯量以钯的质量分数wpa计，数值以g/t表示，按式(1)计算：wpd
式中：
(p-po)×V
自工作曲线上查得的测定溶液中钯的质量浓度，单位为微克每毫升（μg/mL)；自工作曲线上查得空白溶液中钯的质量浓度，单位为微克每毫升（μg/mL)；试液定容体积，单位为毫升（mL)；试料的质量，单位为克（g)。
计算结果表示到整数位。
7精密度
7.1重复性
（1）
在重复性条件下获得的两次独立测试结果的测定值，在表2给出的平均值范围内，这两个测试结果的绝对差值不大于重复性限（r），大于重复性限（r）的情况不超过5%，重复性限（r）按表2数据采用线性内插法求得。
WAg/(g/t)
r/(g/t)
注：重复性限(r)为2.8×S,，S，为重复性标准差。7.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在表3给出的平均值范围内，这两个测试结果的绝对差值不大于再现性限（R），大于再现性限（R）的情况不超过5%。再现性限（R）按表3数据采用线性内插法求得。
YS/T955.2—2014
Wpa/(g/t)
R/(g/t)
注：再现性限（R)为2.8XS，S为再现性标准差。8
试验报告
试验报告至少应给出以下几个方面的内容：试样；
使用的标准（包括发布和出版年号）；使用的方法（如果标准中包括几个方法）；分析结果及其表示；
与基本分析步骤的差异；
测定中观察到的异常现象；
试验日期。
YS/T955.2-2014
版权专有侵权必究
书号：155066·2-28328
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
