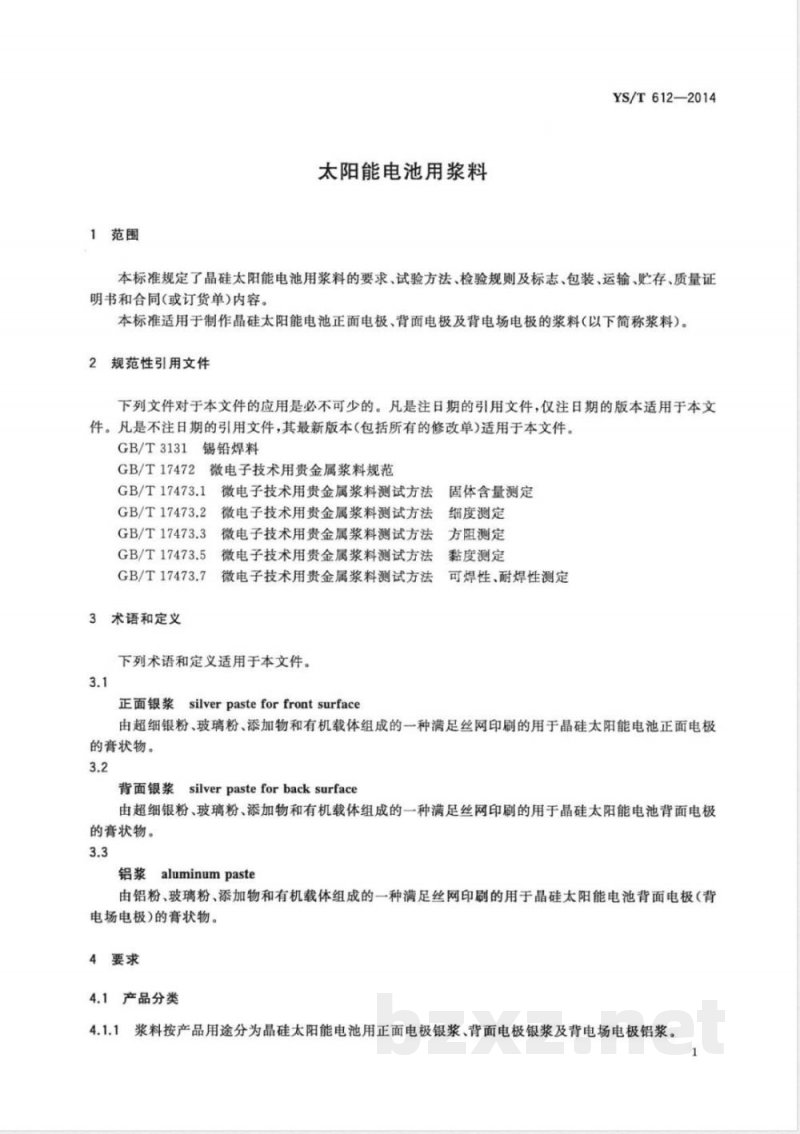

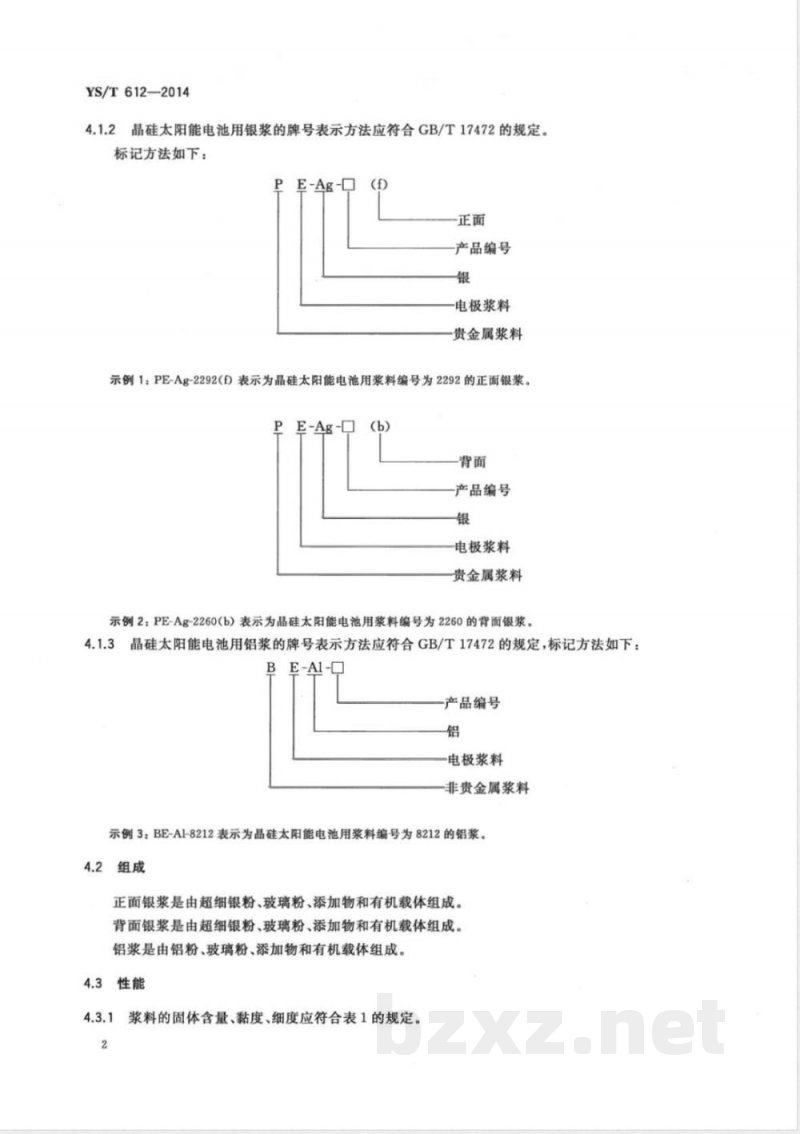

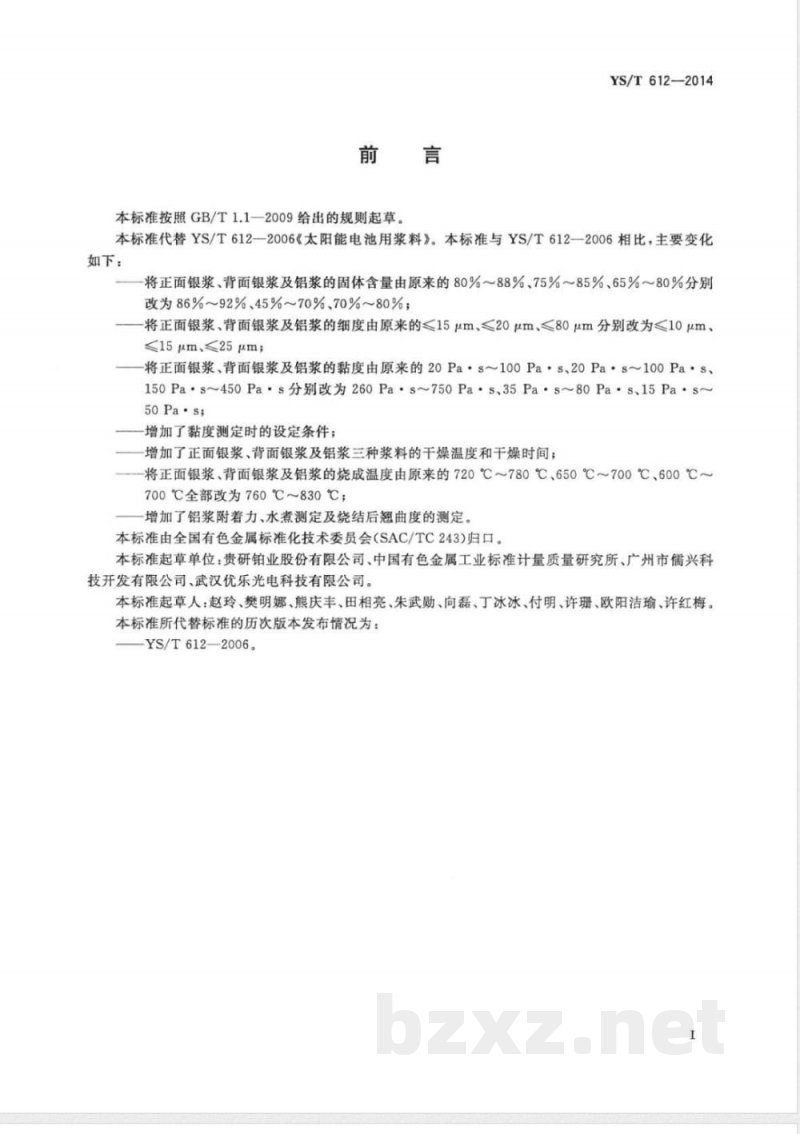

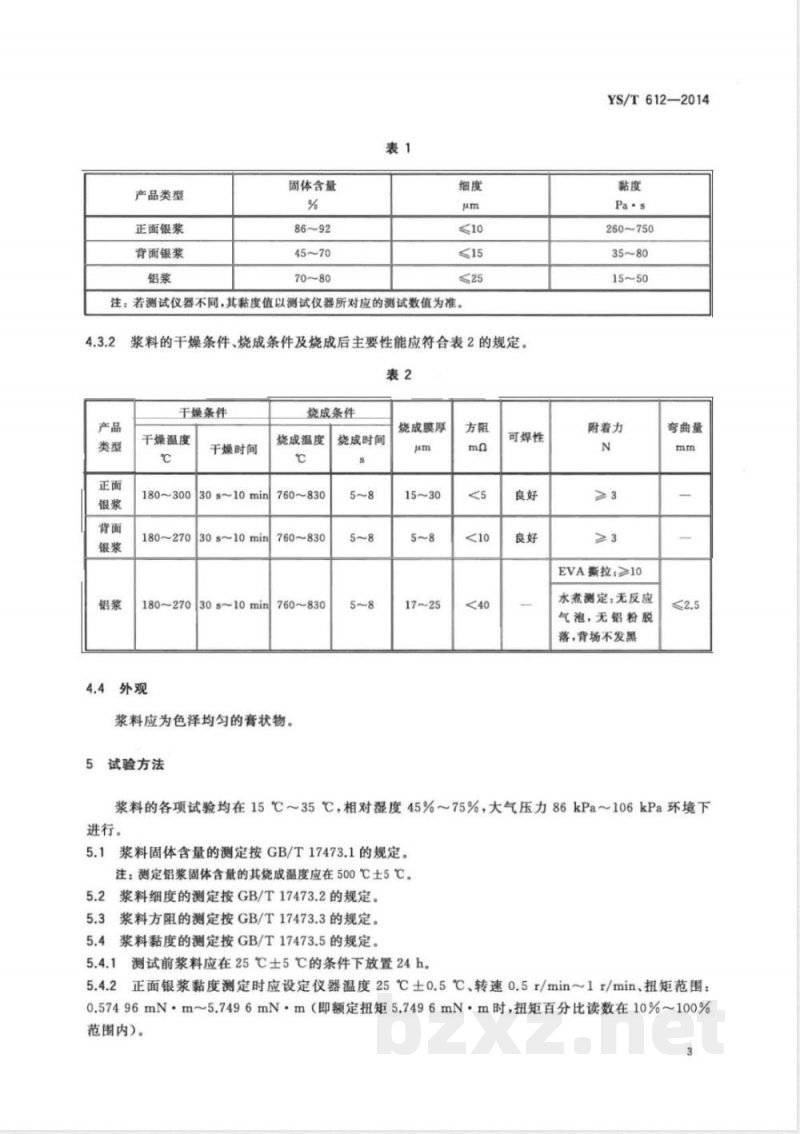

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 612—2014 代替 YS/T 612—2006 太阳能电池用浆料（Paste for solar cells） 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 612—2006《太阳能电池用浆料》。与YS/T 612—2006相比，主要变化如下： ——正面银浆、背面银浆及铝浆固体含量分别调整为86%～92%、45%～70%、70%～80%； ——细度分别调整为≤10μm、≤15μm、≤25μm； ——黏度范围调整为260Pa·s～750Pa·s、35Pa·s～80Pa·s、15Pa·s～50Pa·s； ——增加黏度测定设定条件； ——增加干燥温度和干燥时间要求； ——烧成温度统一调整为760℃～830℃； ——增加铝浆附着力、水煮测定及烧结后翘曲度测定。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：贵研铂业股份有限公司、中国有色金属工业标准计量质量研究所、广州市儒兴科技开发有限公司、武汉优乐光电科技有限公司。 本标准主要起草人：赵玲、樊明娜、熊庆丰、田相亮、朱武勋、向磊、丁冰冰、付明、许珊、欧阳洁瑜、许红梅。 1 范围 本标准规定了晶硅太阳能电池用浆料的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于晶硅太阳能电池正面电极、背面电极及背电场电极用浆料。 2 规范性引用文件 GB/T 3131 锡铅焊料 GB/T 17472 微电子技术用贵金属浆料规范 GB/T 17473.1～17473.7 微电子技术用贵金属浆料测试方法（固体含量、细度、方阻、黏度及可焊性等） 3 术语和定义 3.1 正面银浆 由超细银粉、玻璃粉、添加物及有机载体组成，用于晶硅太阳能电池正面电极的丝网印刷银浆。 3.2 背面银浆 由超细银粉、玻璃粉、添加物及有机载体组成，用于晶硅太阳能电池背面电极的丝网印刷银浆。 3.3 铝浆 由铝粉、玻璃粉、添加物及有机载体组成，用于晶硅太阳能电池背面电极（背电场电极）的丝网印刷铝浆。 4 要求 4.1 产品分类 浆料分为正面银浆、背面银浆及铝浆三类。 4.1.2 正面银浆标记示例：PE-Ag-2292(f) 表示晶硅太阳能电池用编号2292正面银浆。 背面银浆标记示例：PE-Ag-2260(b) 铝浆标记示例：BE-Al-8212 4.2 组成 正面银浆由超细银粉、玻璃粉、添加物和有机载体组成； 背面银浆由超细银粉、玻璃粉、添加物和有机载体组成； 铝浆由铝粉、玻璃粉、添加物和有机载体组成。
