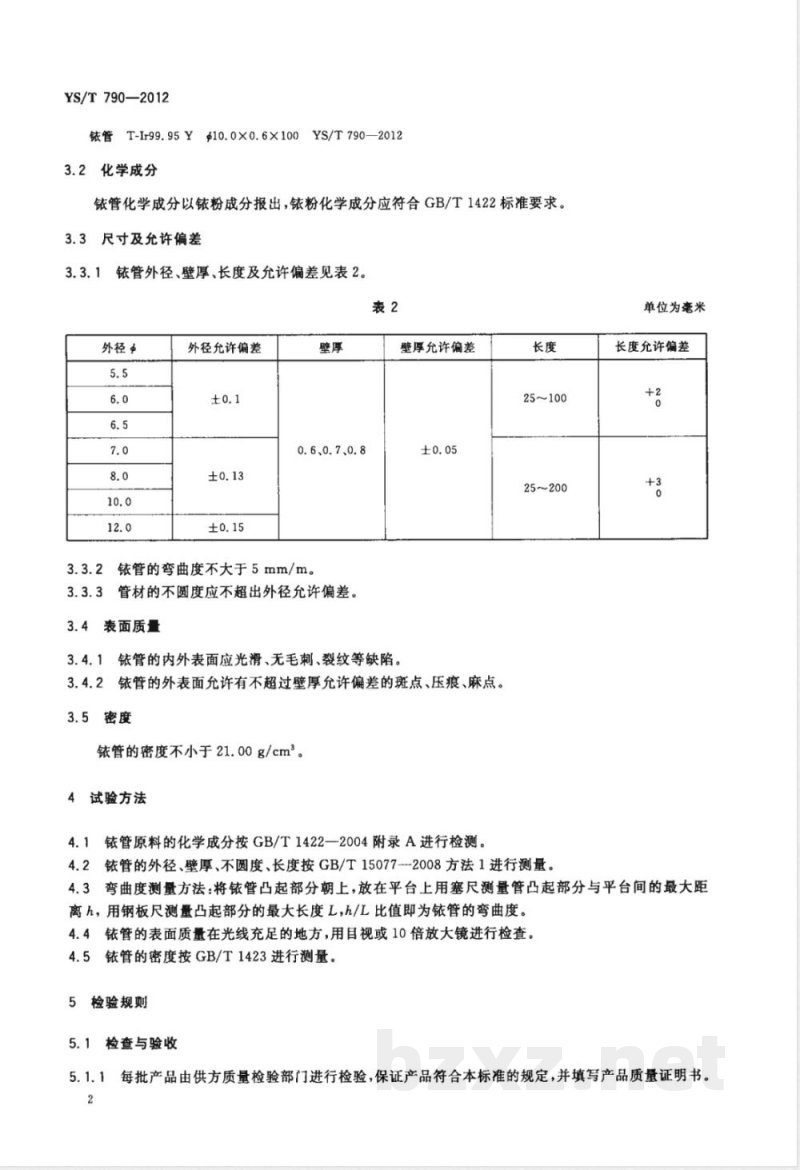

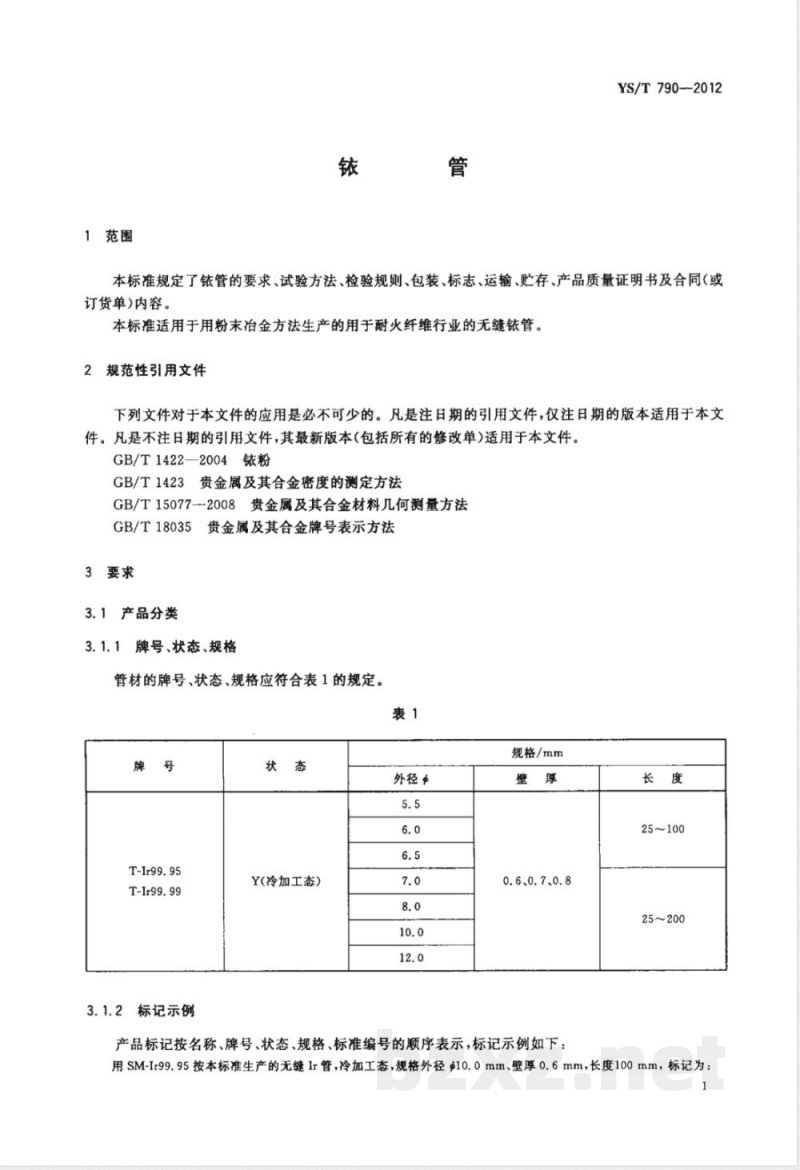

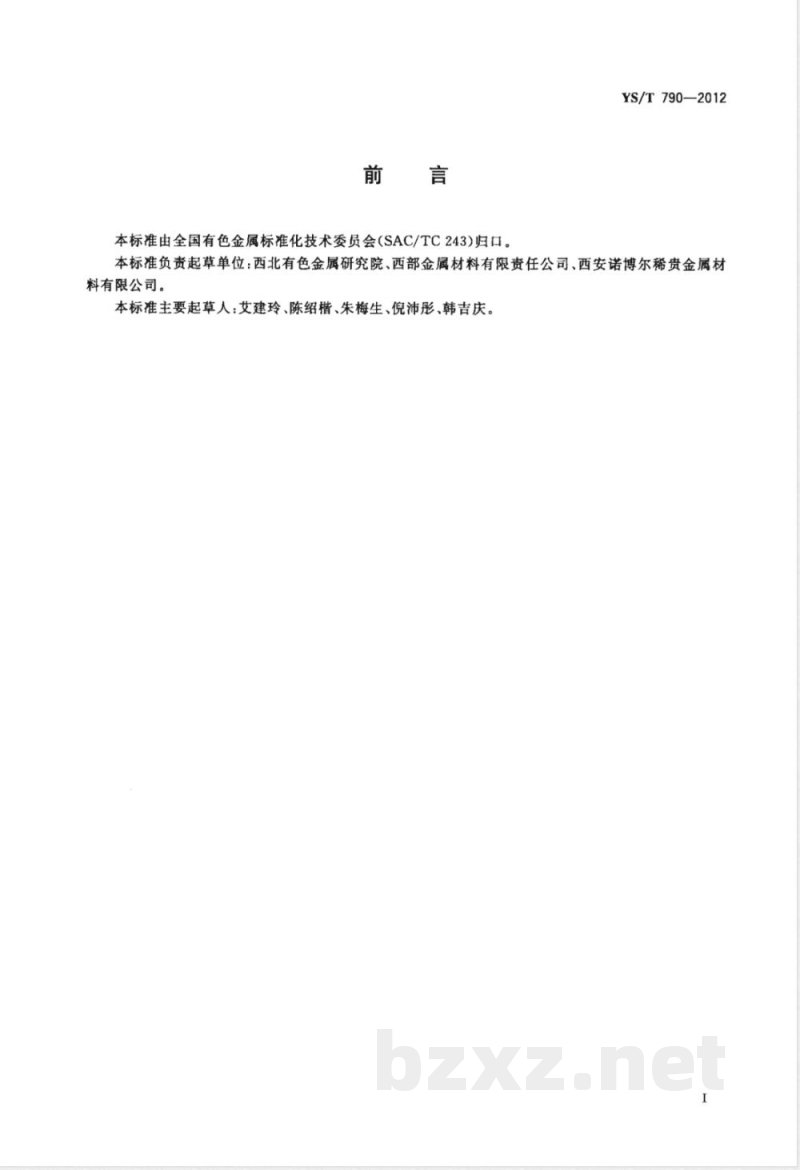

YS/T 790—2012 铱管 前言 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。起草单位包括西北有色金属研究院、西部金属材料有限责任公司、西安诺博尔稀贵金属材料有限公司。主要起草人包括艾建玲、陈绍楷、朱梅生、倪沛彤、韩吉庆。 1 范围 本标准规定了铱管的要求、试验方法、检验规则、包装、标志、运输、贮存及产品质量证明书和合同（或订货单）内容。 本标准适用于采用粉末冶金方法生产、用于耐火纤维行业的无缝铱管。 2 规范性引用文件 GB/T 1422—2004 铱粉 GB/T 1423 贵金属及其合金密度测定方法 GB/T 15077—2008 贵金属及其合金材料几何尺寸测量方法 GB/T 18035 贵金属及其合金牌号表示方法 3 要求 3.1 产品分类 3.1.1 牌号、状态及规格 铱管牌号为T-Ir99.95、T-Ir99.99，状态为Y（冷加工态）。 外径规格：5.5、6.0、6.5、7.0、8.0、10.0、12.0 mm 壁厚：0.6、0.7、0.8 mm 长度：25～100 mm或25～200 mm 3.1.2 标记示例 产品标记按名称、牌号、状态、规格及标准编号表示。 示例：T-Ir99.95铱管，冷加工态，外径10.0 mm，壁厚0.6 mm，长度100 mm，标记为：YS/T790—2012 铱管 T-Ir99.95 Y 10.0×0.6×100。 3.2 化学成分 铱管化学成分以铱粉成分为准，应符合GB/T 1422—2004要求。 3.3 尺寸及允许偏差 外径允许偏差：±0.1 mm（5.5～6.0 mm），±0.13 mm（6.5～7.0 mm），±0.15 mm（8.0～12.0 mm）。 壁厚允许偏差：±0.05 mm。 铱管弯曲度≤5 mm/m。 不圆度不应超出外径允许偏差。 3.4 表面质量 铱管内外表面应光滑，无毛刺、裂纹等缺陷。 外表面允许存在不超过壁厚允许偏差的斑点、压痕及麻点。 3.5 密度 铱管密度应不小于21.00 g/cm³。 4 试验方法 铱粉化学成分按GB/T 1422—2004附录A检测。 外径、壁厚、不圆度及长度按GB/T 15077—2008方法1测量。 弯曲度通过平台测量凸起高度h与长度L比值确定。 表面质量采用目视或10倍放大镜检查。 密度按GB/T 1423测定。 5 检验规则 产品由供方质检部门检验合格后出具质量证明书。 需方可按标准复验，如不符合要求可在三个月内提出异议，由双方协商解决，必要时进行仲裁检验。 产品按批验收，同一投料批为一批。
