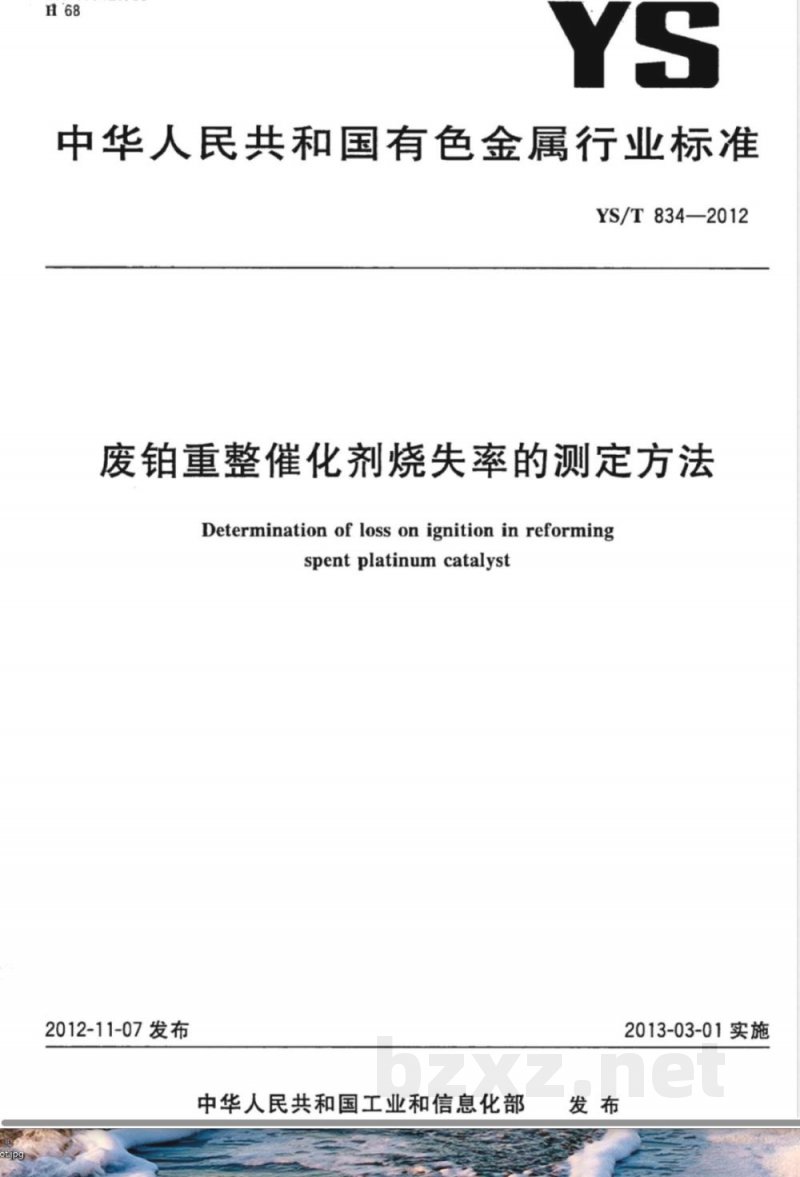

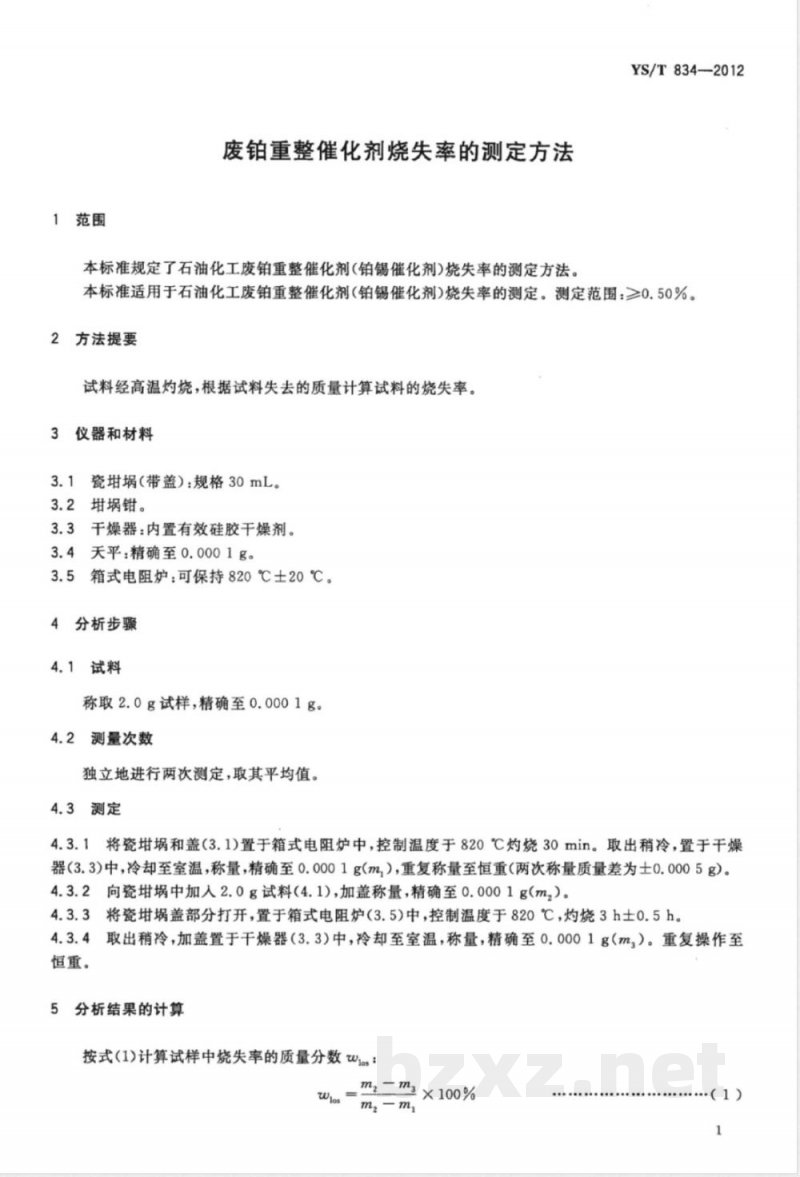

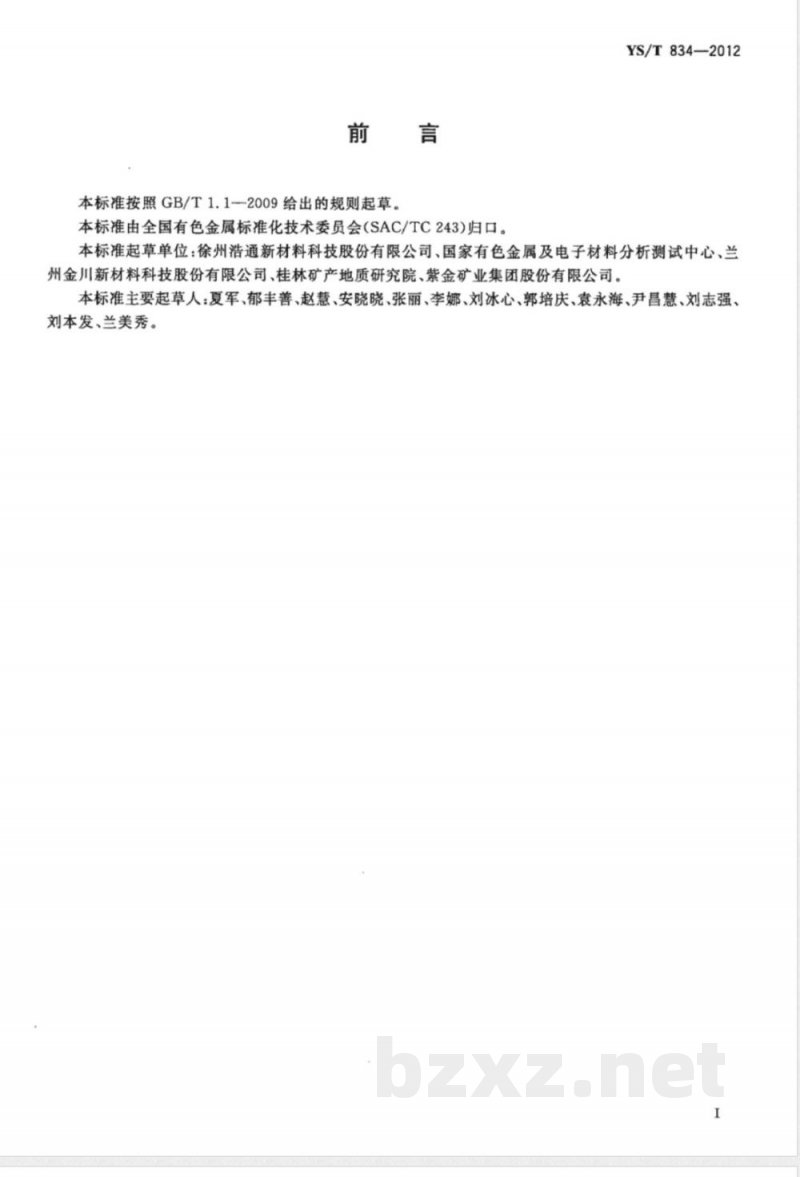

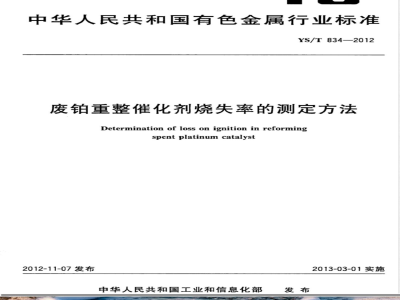

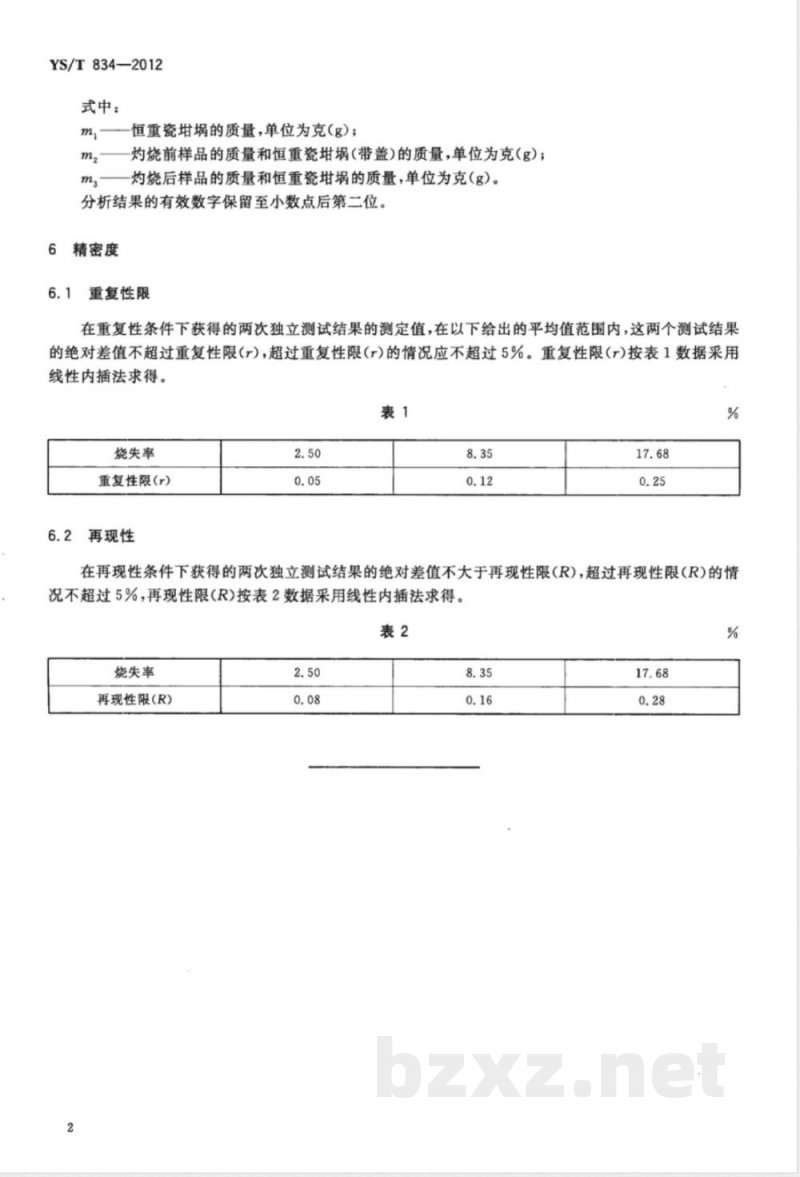

YS/T 834—2012 废铂重整催化剂烧失率的测定方法 前言 本标准按照GB/T 1.1—2009给出的规则起草，由全国有色金属标准化技术委员会（SAC/TC243）归口。起草单位包括徐州浩通新材料科技股份有限公司、国家有色金属及电子材料分析测试中心、兰州金川新材料科技股份有限公司、桂林矿产地质研究院、紫金矿业集团股份有限公司。主要起草人包括夏军、郁丰善、赵慧、安晓晓、张丽、李娜、刘冰心、郭培庆、袁永海、尹昌慧、刘志强、刘本发、兰美秀。 1 范围 本标准规定了石油化工废铂重整催化剂（铂锡催化剂）烧失率的测定方法，适用于该类催化剂烧失率的测定，测定范围为≥0.50%。 2 方法提要 试料经高温灼烧后，根据试样质量损失计算烧失率。 3 仪器和材料 瓷坩埚（带盖，30 mL） 钳 干燥器（内置有效硅胶干燥剂） 天平（精度0.0001 g） 箱式电阻炉（可控制820℃±20℃） 4 分析步骤 4.1 试料 称取约2.0 g试样，精确至0.0001 g。 4.2 测定次数 独立进行两次测定，取平均值。 4.3 测定过程 4.3.1 将瓷坩埚及盖置于箱式电阻炉中，在820℃下灼烧30 min，取出稍冷后置于干燥器中冷却至室温，称量至恒重（质量差≤0.0005 g），记为m₁。 4.3.2 加入2.0 g试样，加盖称量，记为m₂。 4.3.3 将坩埚盖半开，置于820℃电阻炉中灼烧3 h±0.5 h。 4.3.4 取出稍冷后置于干燥器中冷却至室温，称量至恒重，记为m₃。 5 分析结果计算 烧失率按式计算： wₗₒᵢ = [(m₂ − m₃) / (m₂ − m₁)] × 100% 式中： m₁——恒重空坩埚质量（g） m₂——灼烧前样品与坩埚质量（g） m₃——灼烧后样品与坩埚质量（g） 结果保留至小数点后两位。 6 精密度 6.1 重复性 在重复性条件下，两次独立测试结果差值不超过重复性限r，超出概率不超过5%。 6.2 再现性 在再现性条件下，两次测试结果差值不超过再现性限R，超出概率不超过5%。 （标准出版与印刷信息略）
