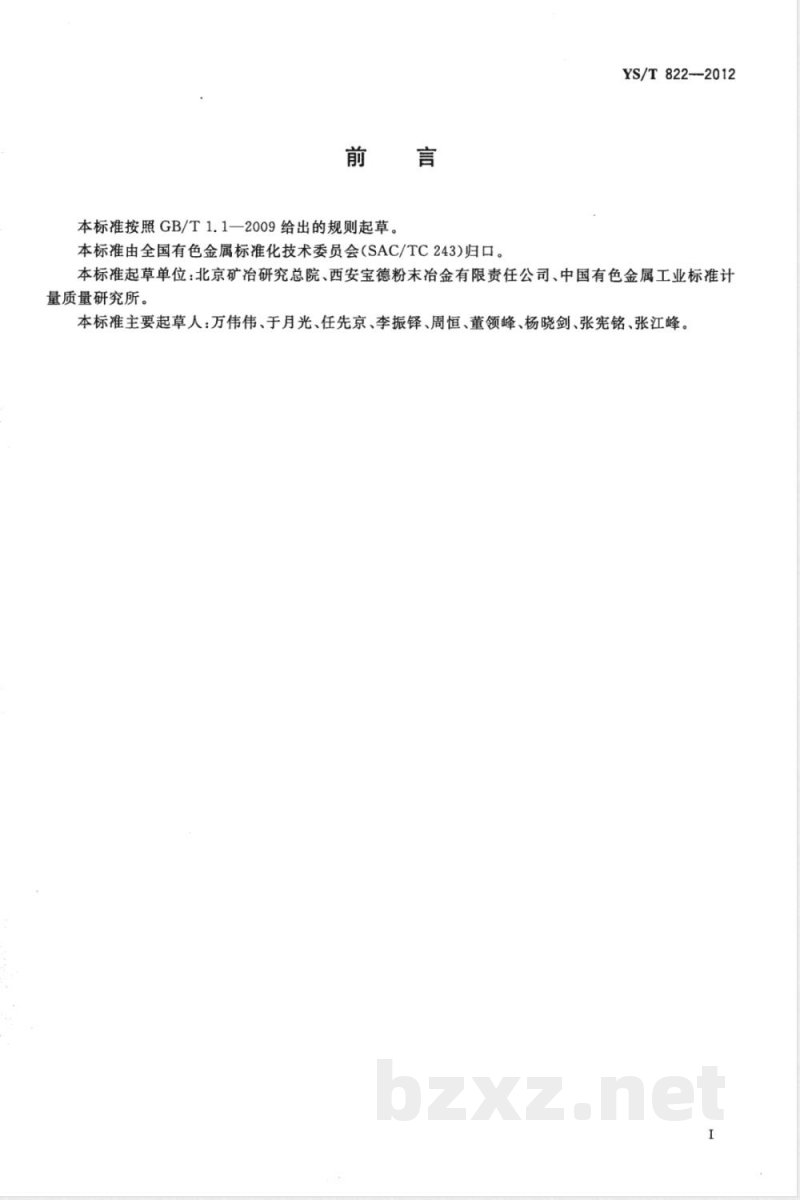

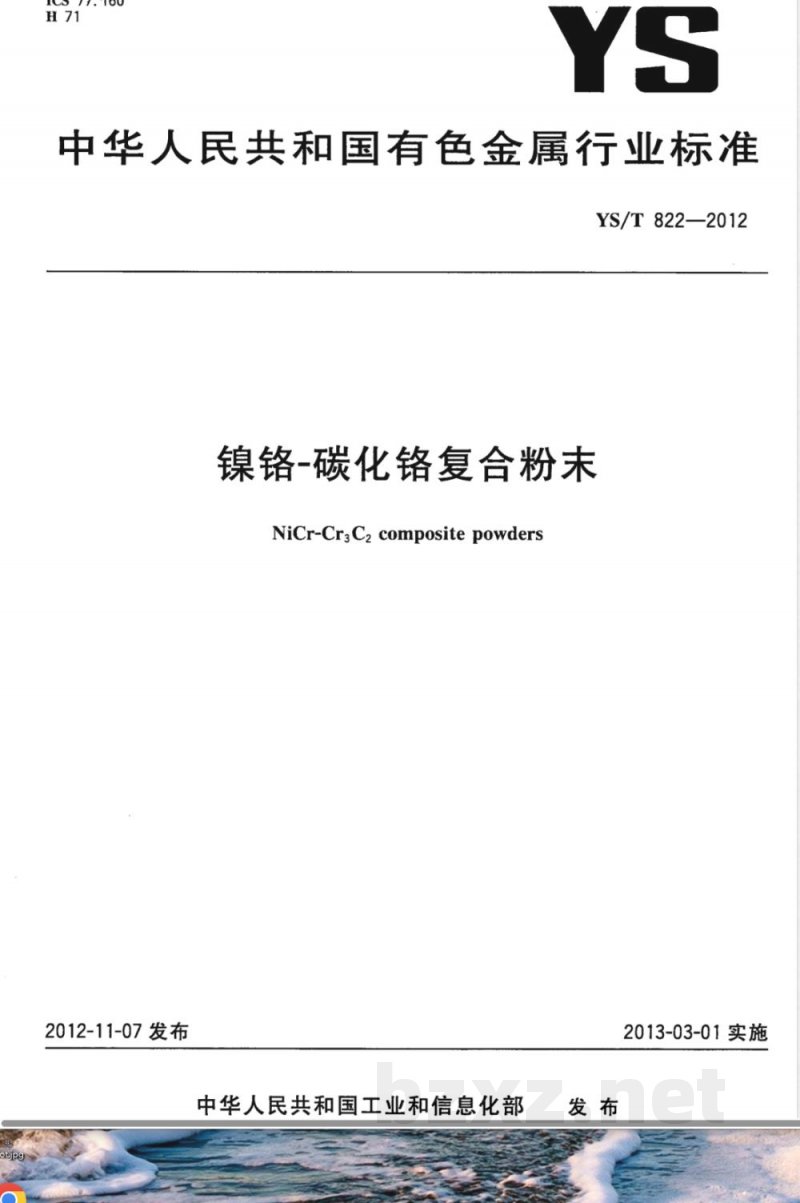

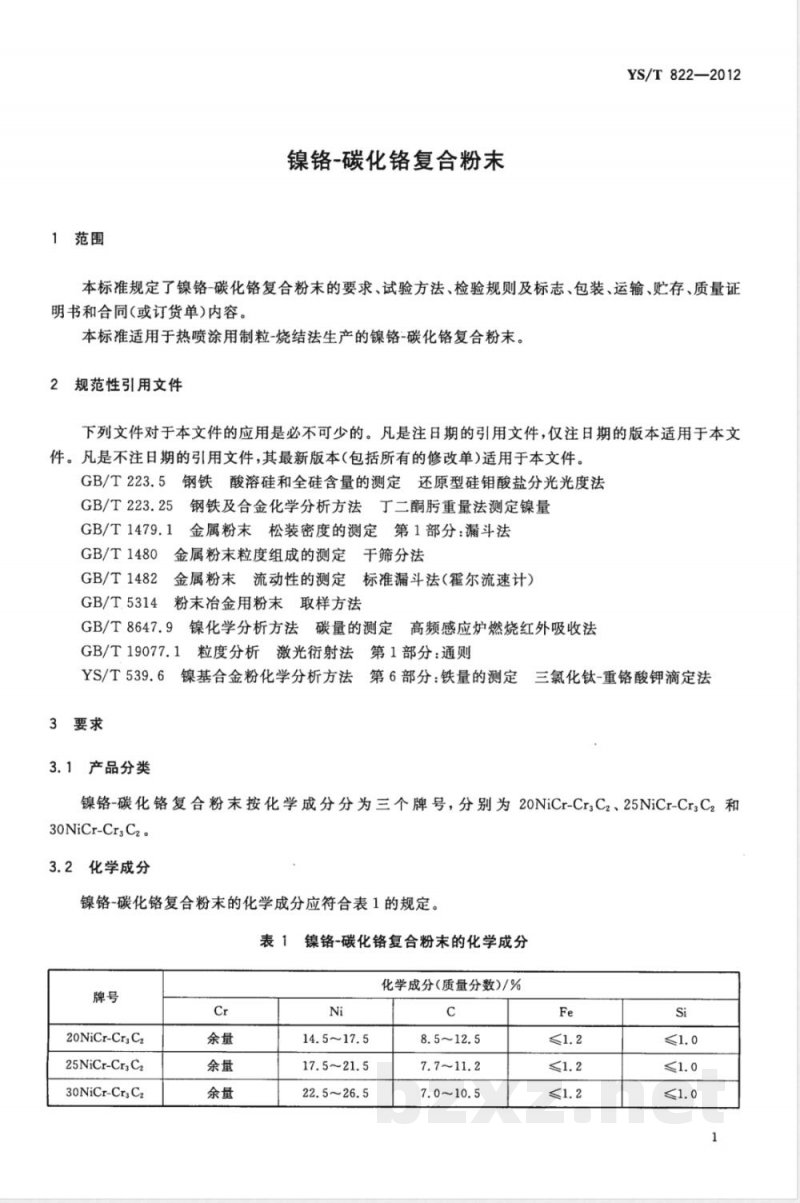

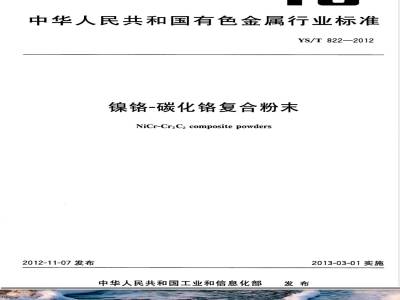

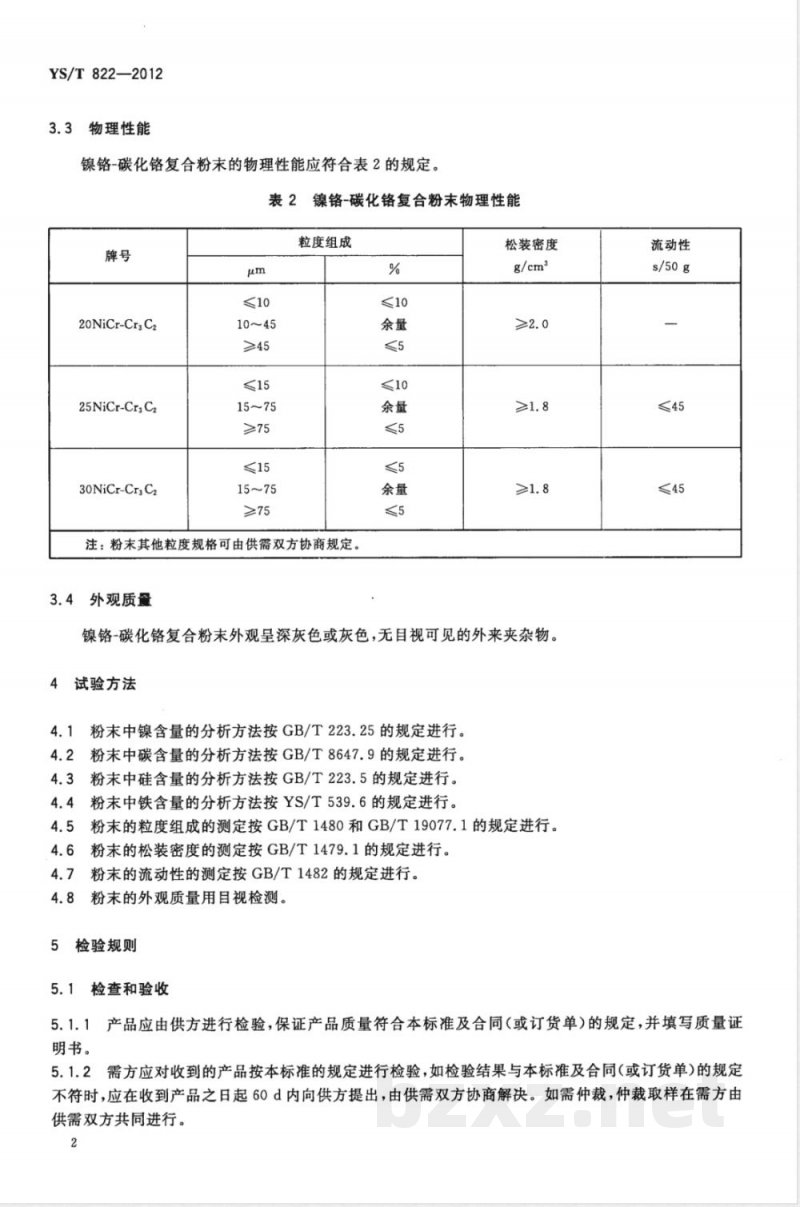

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 822—2012 镍铬-碳化铬复合粉末 NiCr-Cr3C2 composite powders 2012-11-07发布 2013-03-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：北京矿冶研究总院、西安宝德粉末冶金有限责任公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：万伟伟、于月光、任先京、李振铎、周恒、董领峰、杨晓剑、张宪铭、张江峰。 1 范围 本标准规定了镍铬-碳化铬复合粉末的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于热喷涂用制粒-烧结法生产的镍铬-碳化铬复合粉末。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 223.5 钢铁酸溶硅和全硅含量的测定 还原型硅酸盐分光光度法 GB/T 223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末粒度组成的测定 干筛分法 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 5314 粉末冶金用粉末取样方法 GB/T 8647.9 镍化学分析方法 碳量的测定 高频感应炉燃烧红外吸收法 GB/T 19077.1 粒度分析 激光衍射法第1部分：通则 YS/T 539.6 镍基合金粉化学分析方法 第6部分：铁量的测定 3 要求 3.1 产品分类 镍铬-碳化铬复合粉末按化学成分分为三个牌号：20NiCr-Cr3C2、25NiCr-Cr3C2、30NiCr-Cr3C2。 3.2 化学成分 产品化学成分如下（质量分数）： Cr：余量； Ni：14.5%～26.5%（不同牌号分别为14.5～17.5、17.5～21.5、22.5～26.5）； C：7.0%～12.5%； Fe：≤1.2%； Si：≤1.0%。 3.3 物理性能 粉末粒度组成如下： 20NiCr-Cr3C2：≤10 μm、10～45 μm、≥45 μm； 25NiCr-Cr3C2：≤15 μm、15～75 μm、≥75 μm； 30NiCr-Cr3C2：≤15 μm、15～75 μm、≥75 μm。 松装密度：≥1.8～2.0 g/cm³（不同牌号不同）。 3.4 外观质量 粉末外观应为深灰色或灰色，无目视可见外来夹杂物。 4 试验方法 镍含量按GB/T 223.25测定； 碳含量按GB/T 8647.9测定； 硅含量按GB/T 223.5测定； 铁含量按YS/T 539.6测定； 粒度组成按GB/T 1480及GB/T 19077.1测定； 松装密度按GB/T 1479.1测定。
