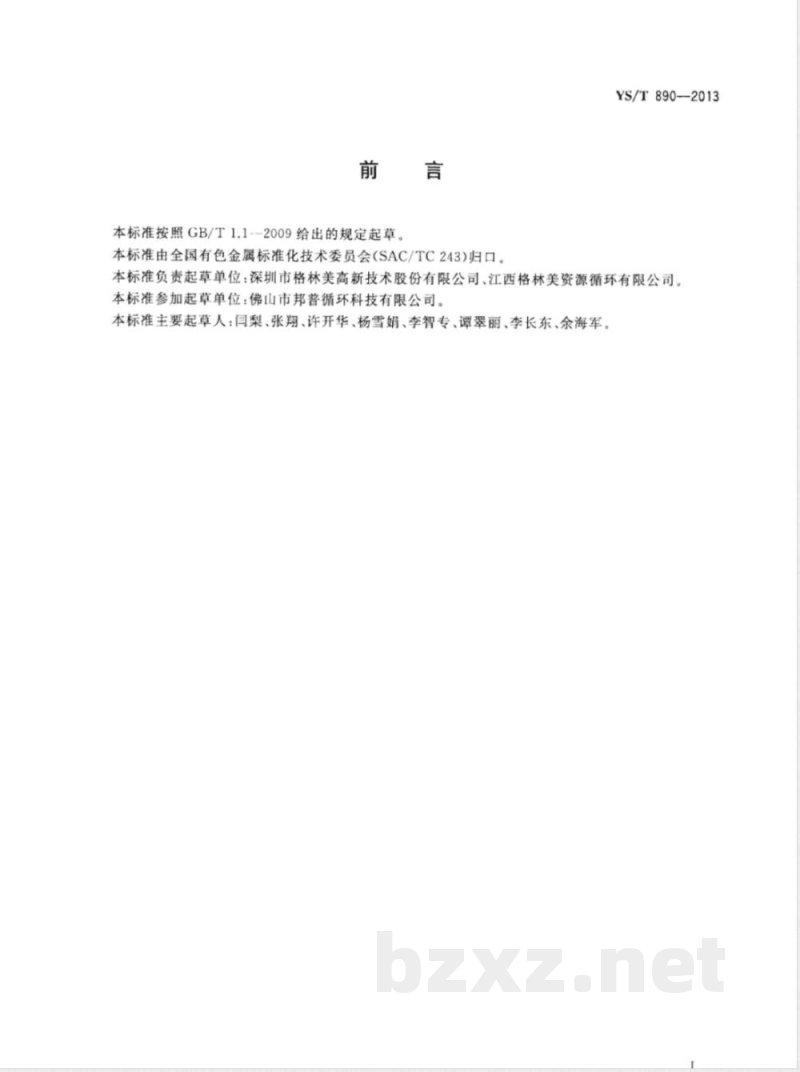

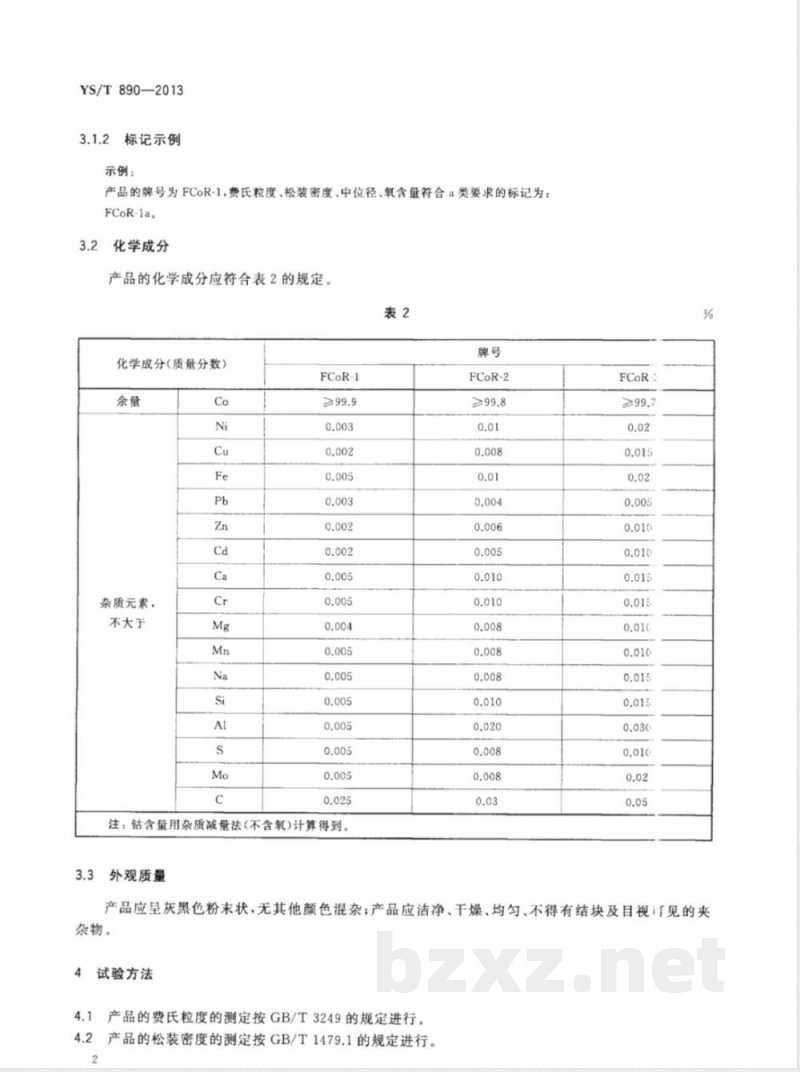

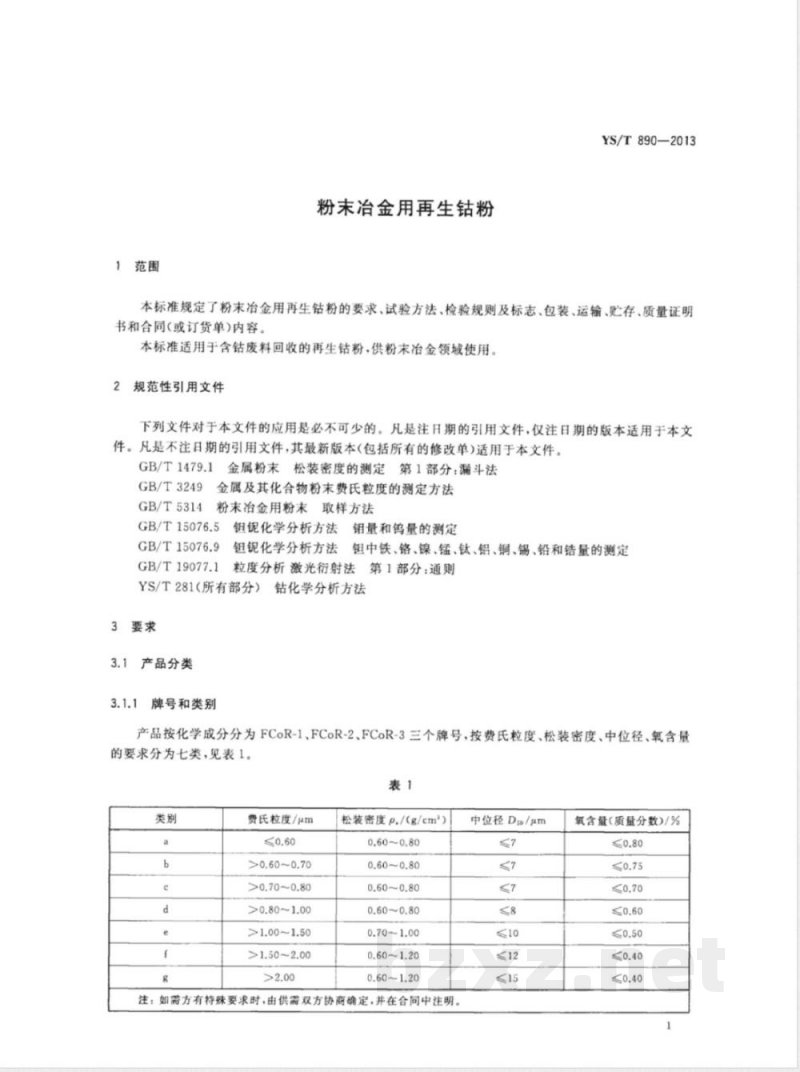

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 890—2013 粉末冶金用再生钴粉 Recycled cobalt powder for powder metallurgy 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规定起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：深圳市格林美高新技术股份有限公司、江西格林美资源循环有限公司。 本标准参加起草单位：佛山市邦普循环科技有限公司。 本标准主要起草人：闫梨、张翔、许开华、杨雪娟、李智专、谭翠丽、李长东、余海军。 1 范围 本标准规定了粉末冶金用再生钴粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于含钴废料回收制得的再生钴粉，供粉末冶金领域使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 3249 金属及其化合物粉末费氏粒度的测定方法 GB/T 5314 粉末冶金用粉末取样方法 GB/T 15076.5 钼锆化学分析方法（钼量和锆量的测定） GB/T 15076.9 钼锆化学分析方法（铁、铬、镍、锰、钛、铝、铜、锡、铅、锆等测定） GB/T 19077.1 粒度分析 激光衍射法第1部分：通则 YS/T 281（所有部分）钴化学分析方法 3 要求 3.1 产品分类 3.1.1 牌号和类别 产品按化学成分分为FCoR-1、FCoR-2、FCoR-3三个牌号，按费氏粒度、松装密度、中位径及氧含量要求分为七类。 类别指标包括费氏粒度（μm）、松装密度（g/cm³）、中位径D50（μm）及氧含量（质量分数%）。 其中费氏粒度范围从≤0.60 μm到>2.00 μm不等；氧含量范围从≤0.80%至≤0.40%。 3.1.2 标记示例 产品标记由牌号+类别组成，例如FCoR-1a表示牌号FCoR-1且满足a类技术要求。 3.2 化学成分 产品主要成分为钴（Co），质量分数≥99.8%～99.9%，杂质元素包括Ni、Cu、Fe、Pb、Zn、Cd、Ca、Cr、Mg、Mn、Na、Si、Al、S、Mo、C等，含量分别控制在0.002%～0.025%以内（不同牌号要求不同）。 钴含量采用杂质减量法（不含氧）计算。 3.3 外观质量 产品应为银灰色粉末状，不应含有肉眼可见的夹杂物，应均匀、干燥、无明显团聚。 4 试验方法 产品费氏粒度按GB/T 3249测定； 松装密度按GB/T 1479.1测定； 粒度分布可按GB/T 19077.1激光衍射法测定； 化学成分按YS/T 281及相关标准方法测定。
