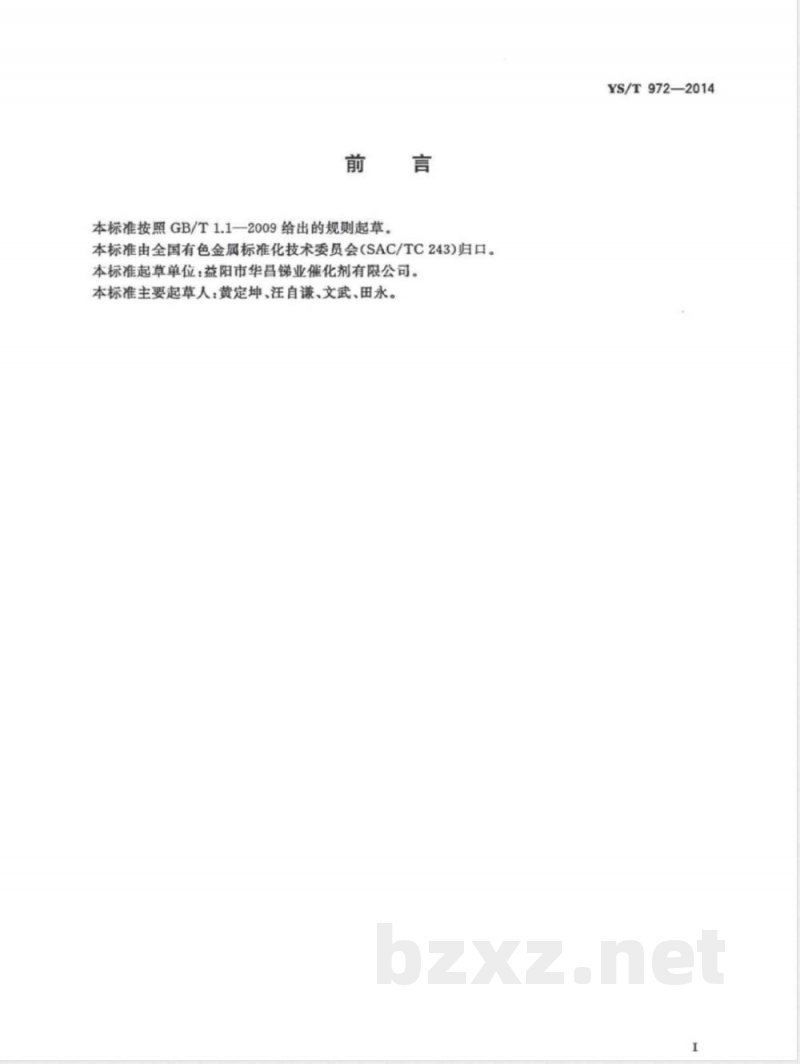

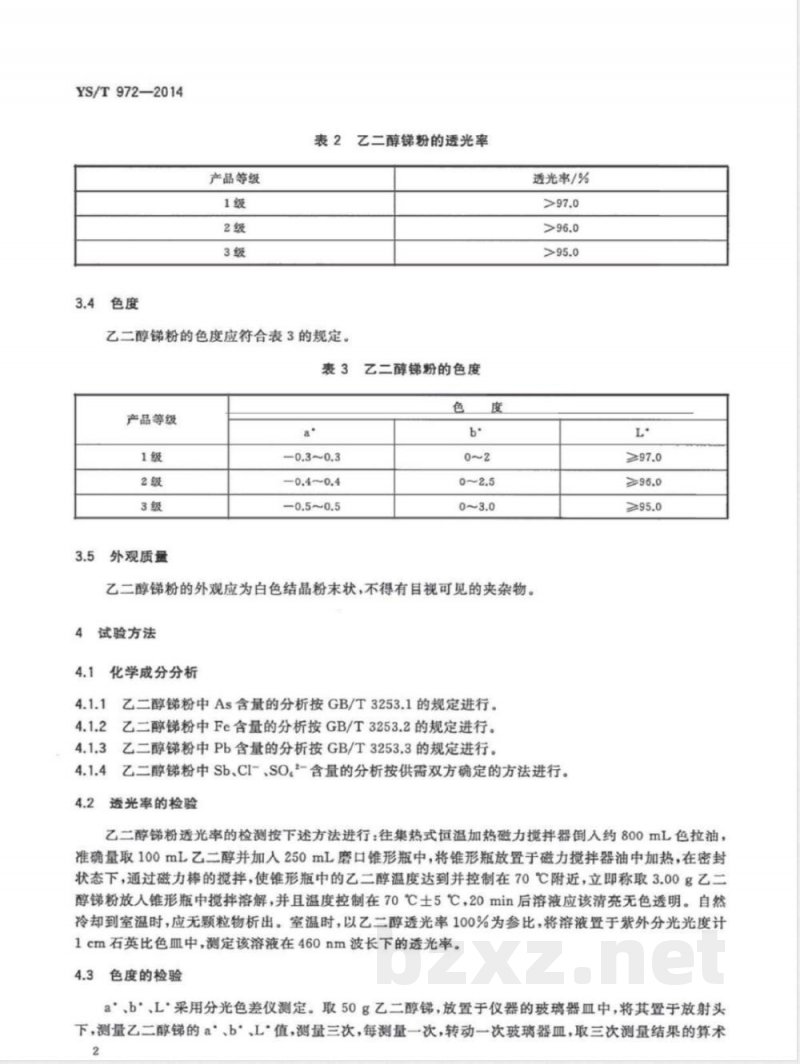

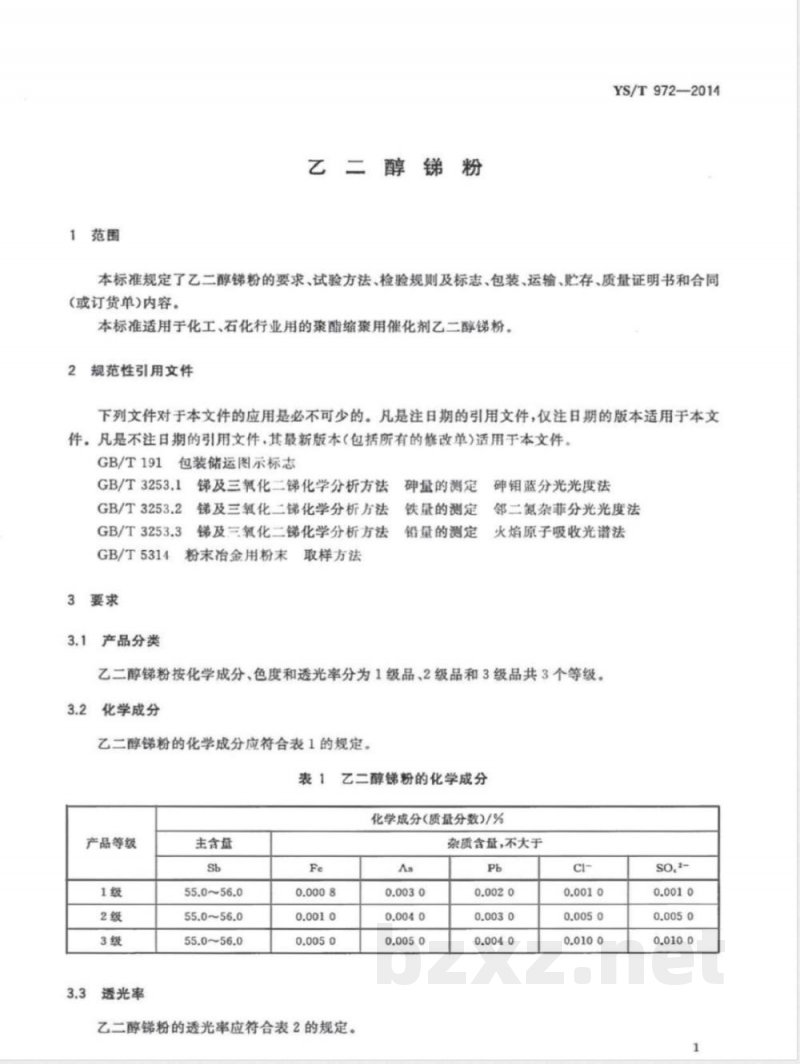

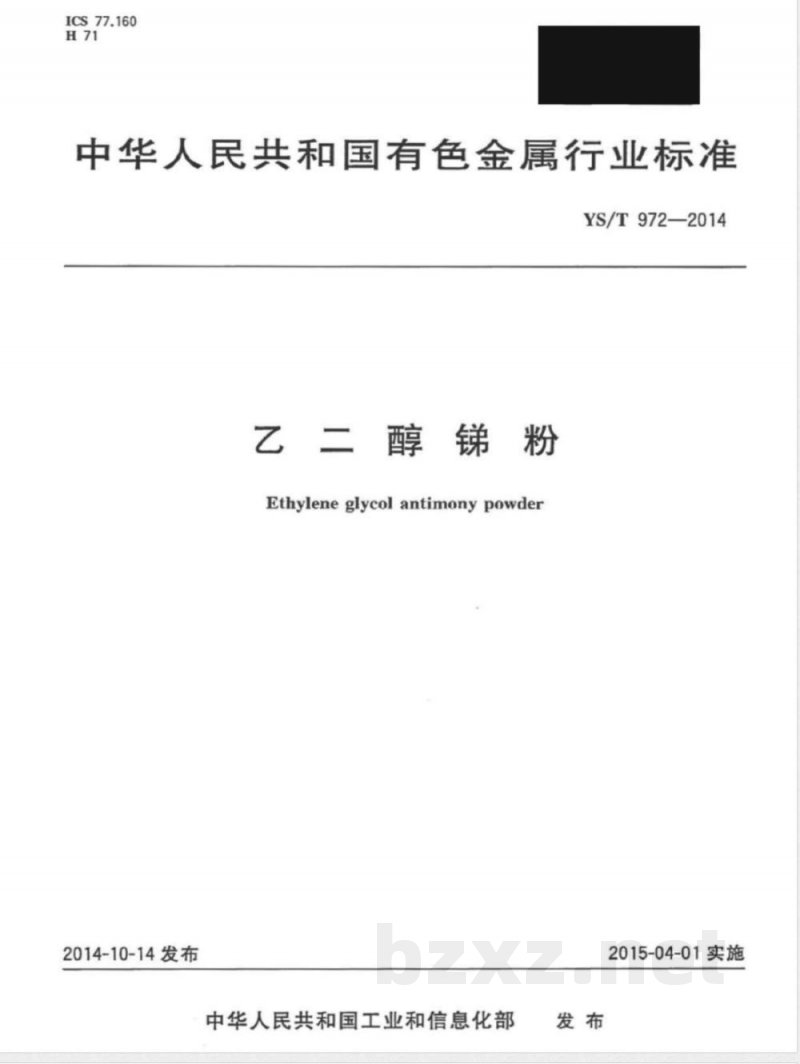

ICS 77.160 H71 中华人民共和国有色金属行业标准 YS/T 972—2014 乙二醇锑粉 Ethyleneglycol antimony powder 2014-10-14发布 2015-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：益阳市华昌锑业催化剂有限公司。 本标准主要起草人：黄定坤、汪自谦、文武、田永。 1 范围 本标准规定了乙二醇锑粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于化工、石化行业用于聚酯缩聚的催化剂乙二醇锑粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 3253.1 锑及三氧化二锑化学分析方法（砷量的测定） GB/T 3253.2 锑及三氧化二锑化学分析方法（铁量的测定） GB/T 3253.3 锑及三氧化二锑化学分析方法（铅量的测定） GB/T 5314 粉末冶金用粉末取样方法 3 要求 3.1 产品分类 乙二醇锑粉按化学成分、色度和透光率分为1级品、2级品、3级品共3个等级。 3.2 化学成分 产品主含量Sb为55.0%～56.0%。 杂质元素含量（质量分数，不大于）： Fe：1级0.0008%，2级0.0010%，3级0.0050% As：1级0.0030%，2级0.0040%，3级0.0050% Pb：1级0.0020%，2级0.0030%，3级0.0040% Cl⁻：1级0.0010%，2级0.0050%，3级0.0100% SO₄²⁻：1级0.0010%，2级0.0050%，3级0.0100% 3.3 透光率 乙二醇锑粉透光率应符合： 1级：>97.0% 2级：>96.0% 3级：>95.0% 3.4 色度 产品色度指标（a*、b*）范围如下： 1级：a* -0.3～0.3，b* 0～2 2级：a* -0.4～0.4，b* 0～2.5 3级：a* -0.5～0.5，b* 0～3.0 3.5 外观质量 产品应为白色结晶粉末状，不得含有目视可见的夹杂物。 4 试验方法 4.1 化学成分分析 As含量按GB/T 3253.1测定；Fe含量按GB/T 3253.2测定；Pb含量按GB/T 3253.3测定；Sb、Cl⁻、SO₄²⁻含量按供需双方协商方法测定。 4.2 透光率检验 取样后将乙二醇锑粉溶解于乙二醇体系中，在约70℃条件下搅拌20min至溶液清亮透明，冷却至室温后以紫外分光光度计在460nm波长下测定透光率，以乙二醇透光率100%为参比。
