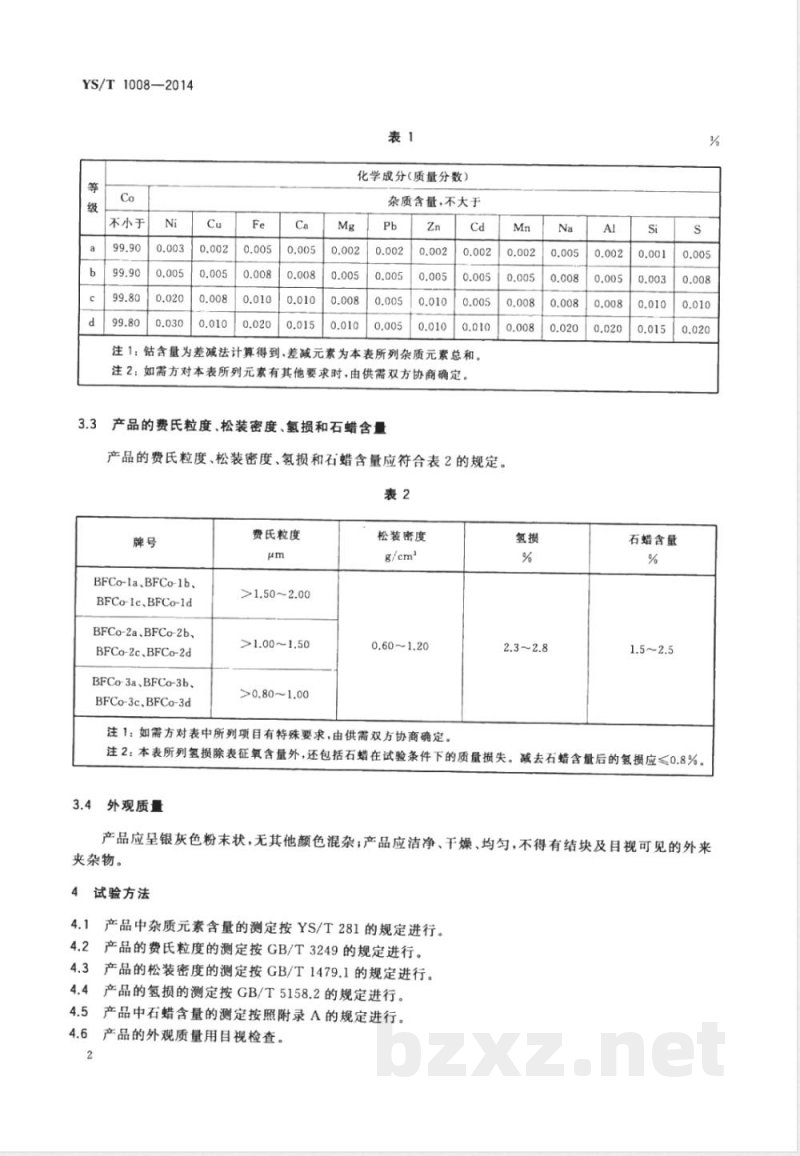

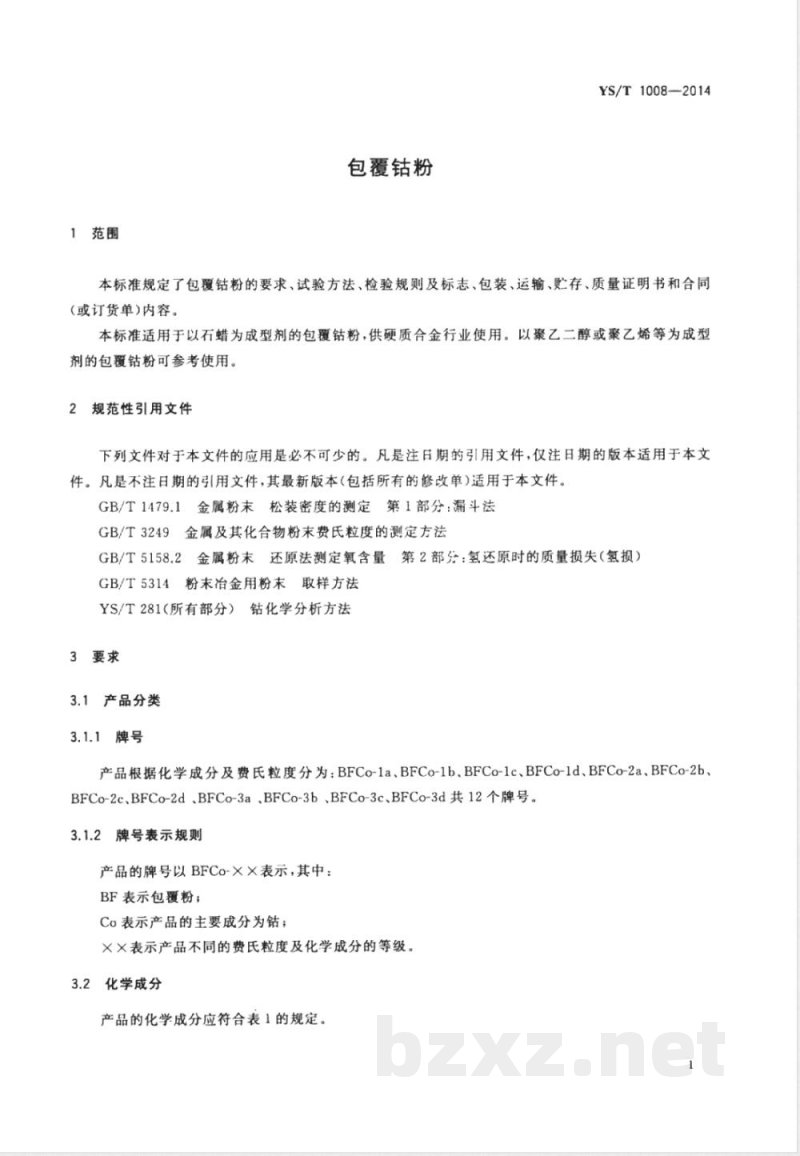

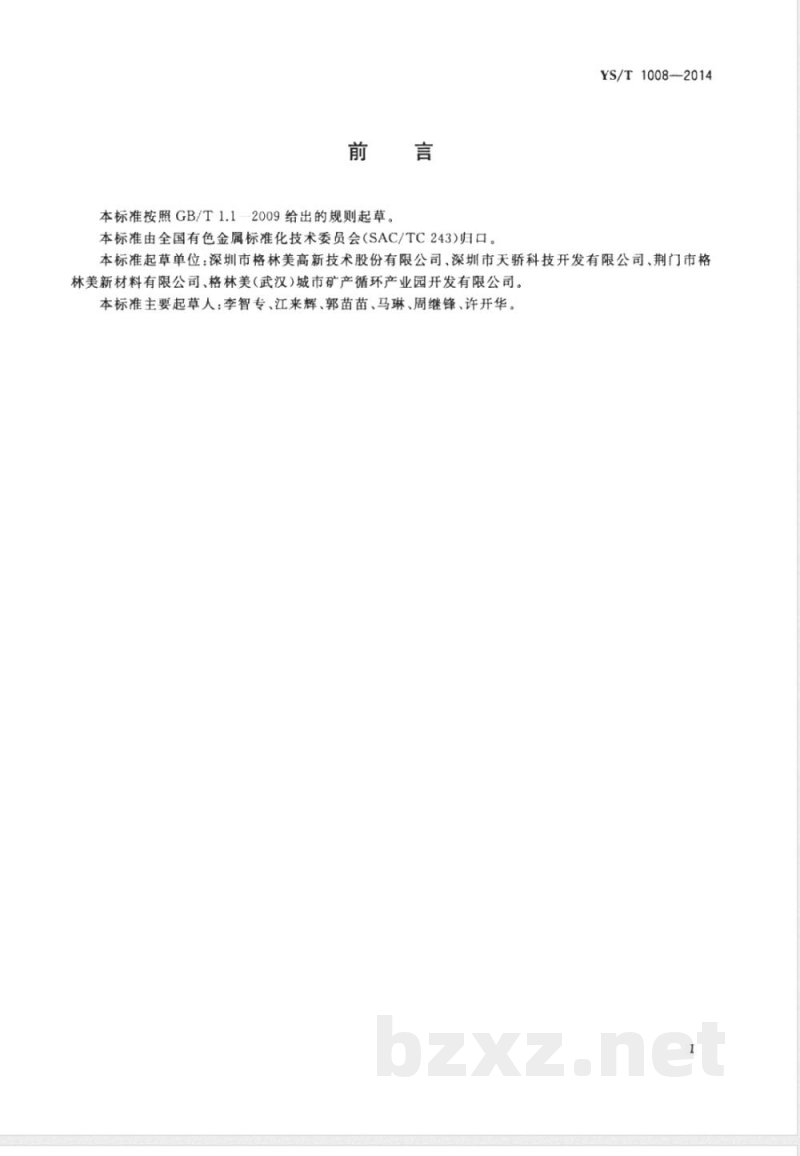

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 1008—2014 包覆钴粉 Coated cobalt powder 2014-10-14发布 2015-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：深圳市格林美高新技术股份有限公司、深圳市天骄科技开发有限公司、荆门市格林美新材料有限公司、格林美（武汉）城市矿产循环产业园开发有限公司。 本标准主要起草人：李智专、江来辉、郭苗苗、马琳、周继锋、许开华。 1 范围 本标准规定了包覆钴粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于以石蜡为成型剂的包覆钴粉，供硬质合金行业使用。以聚乙二醇或聚乙烯等为成型剂的包覆钴粉可参考使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1479.1 金属粉末 松装密度的测定 第1部分：漏斗法 GB/T 3249 金属及其化合物粉末 费氏粒度的测定方法 GB/T 5158.2 金属粉末还原法测定氧含量 第2部分：氢还原时的质量损失（氢损） GB/T 5314 粉末冶金用粉末取样方法 YS/T 281（所有部分）钴化学分析方法 3 要求 3.1 产品分类 3.1.1 牌号 产品按化学成分及费氏粒度分为12个牌号：BFCo-1a、BFCo-1b、BFCo-1c、BFCo-1d、BFCo-2a、BFCo-2b、BFCo-2c、BFCo-2d、BFCo-3a、BFCo-3b、BFCo-3c、BFCo-3d。 3.1.2 牌号表示规则 牌号以BFCo-XX表示，其中：BF表示包覆粉；Co表示主要成分为钴；XX表示不同费氏粒度及化学成分等级。 3.2 化学成分 产品化学成分如下： Co含量不小于99.80%～99.90%； 杂质元素含量（Ni、Cu、Fe、Ca、Mg、Pb、Zn、Cd、Mn、Na、Al、Si、S等）分别控制在0.001%～0.030%范围内（不同等级要求不同）。 注：钴含量为差减法计算得到，差减元素为表中杂质总和；如需方有特殊要求由供需双方协商确定。 3.3 物理性能指标 产品费氏粒度、松装密度、氢损及石蜡含量应符合要求： 费氏粒度：约0.80～2.00 μm（不同牌号不同）； 松装密度：0.60～1.20 g/cm³； 氢损：约2.3～2.8%； 石蜡含量：1.5%～2.5%。 注：氢损包括氧含量及石蜡在试验条件下质量损失，扣除石蜡后氢损应≤0.8%。 3.4 外观质量 产品应为银灰色粉末，无其他颜色混杂，洁净、干燥、均匀，不得有结块及可见外来夹杂物。 4 试验方法 杂质元素含量按YS/T 281测定； 费氏粒度按GB/T 3249测定； 松装密度按GB/T 1479.1测定； 氢损按GB/T 5158.2测定； 取样按GB/T 5314执行。
