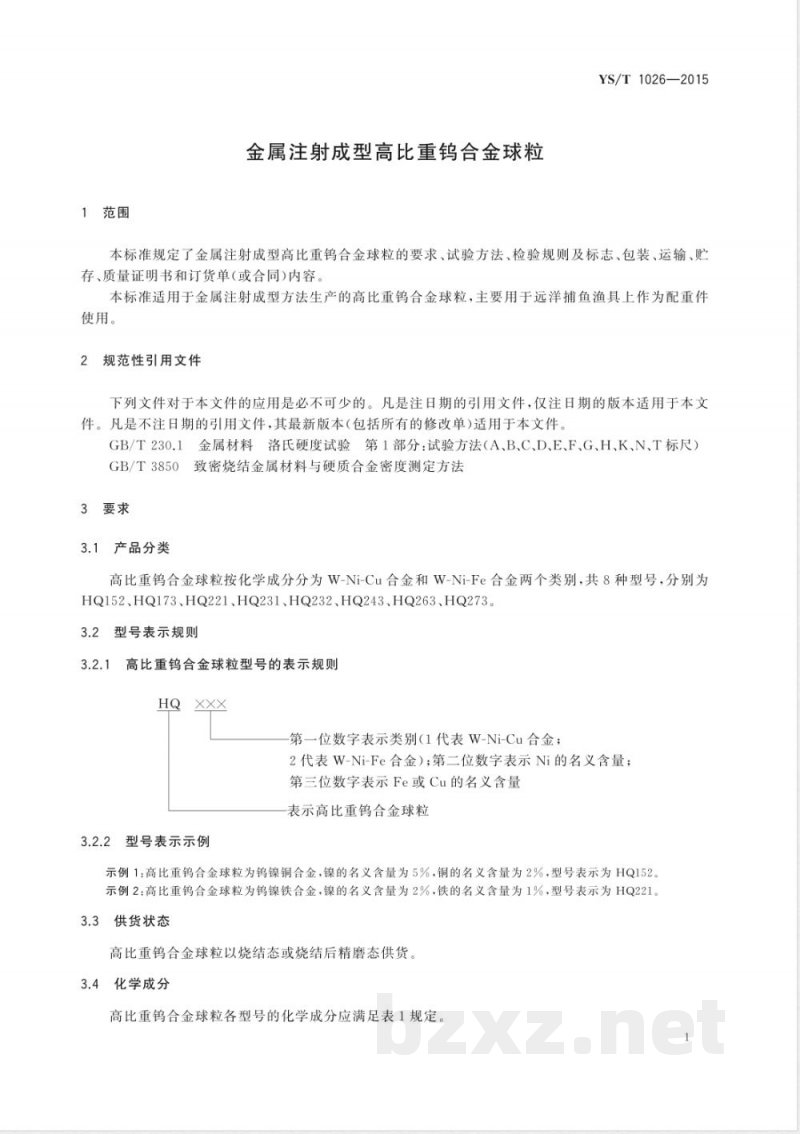

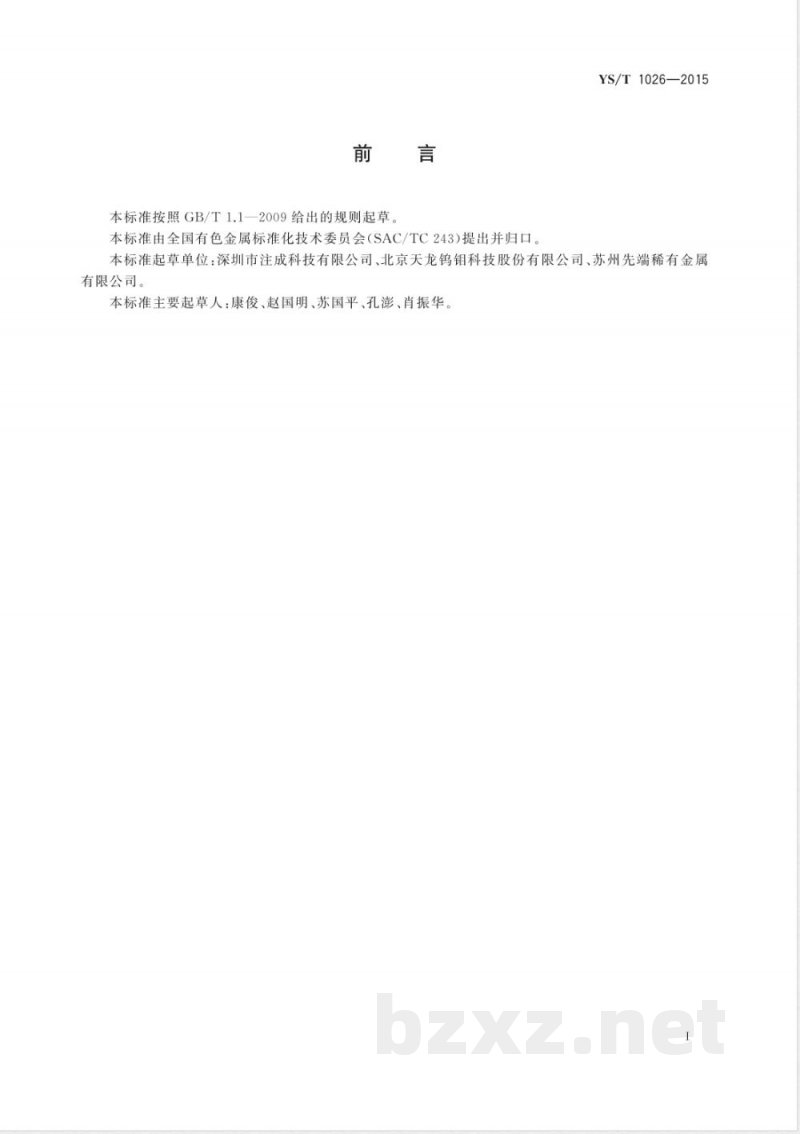

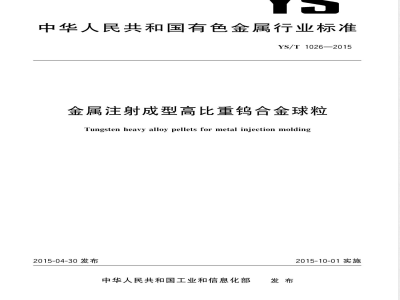

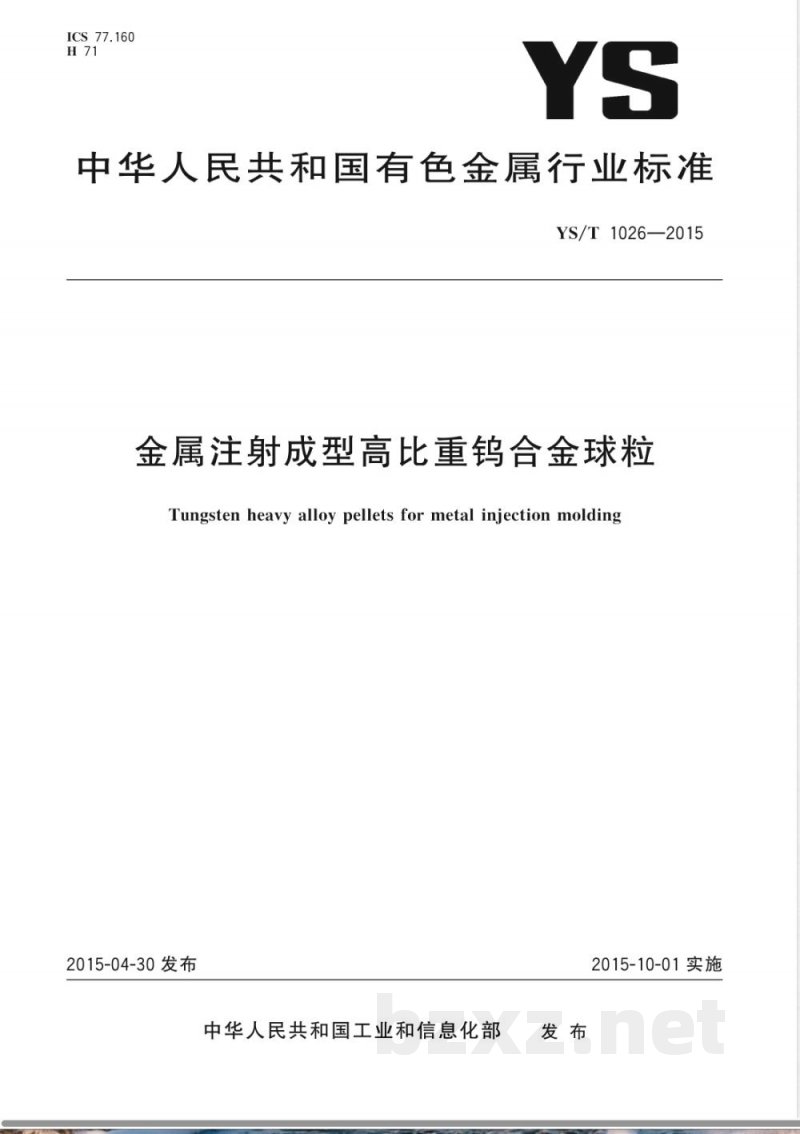

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 1026—2015 金属注射成型高比重钨合金球粒 Tungsten heavy alloy pellets for metal injection molding 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本标准起草单位：深圳市注成科技有限公司、北京天龙钨钼科技股份有限公司、苏州先端稀有金属有限公司。 本标准主要起草人：康俊、赵国明、苏国平、孔澎、肖振华。 1 范围 本标准规定了金属注射成型高比重钨合金球粒的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于金属注射成型方法生产的高比重钨合金球粒，主要用于远洋捕鱼渔具作为配重件使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺） GB/T 3850 致密烧结金属材料与硬质合金密度测定方法 3 要求 3.1 产品分类 高比重钨合金球粒按化学成分分为W-Ni-Cu合金和W-Ni-Fe合金两类，共8种型号：HQ152、HQ173、HQ221、HQ231、HQ232、HQ243、HQ263、HQ273。 3.2 型号表示规则 型号由HQ及三位数字组成： 第一位数字表示类别（1为W-Ni-Cu合金，2为W-Ni-Fe合金）； 第二位数字表示Ni名义含量； 第三位数字表示Fe或Cu名义含量。 示例： HQ152表示W-Ni-Cu合金，Ni约5%，Cu约2%； HQ221表示W-Ni-Fe合金，Ni约2%，Fe约1%。 3.3 供货状态 产品以烧结态或烧结后精磨态供货。 3.4 化学成分 各型号以W为余量，Ni、Fe或Cu含量如下： HQ152：Ni 4.50%～5.50%，Cu 1.50%～2.50% HQ173：Ni 6.50%～7.50%，Cu 2.50%～3.50% HQ221：Ni 1.80%～2.20%，Fe 0.80%～1.20% HQ231：Ni 2.80%～3.20%，Fe 0.80%～1.20% HQ232：Ni 2.80%～3.20%，Fe 1.60%～2.40% HQ243：Ni 3.50%～4.50%，Fe 2.50%～3.50% HQ263：Ni 5.50%～6.50%，Cu 1.50%～2.50% HQ273：Ni 6.50%～7.50%，Cu 2.50%～3.50% 3.5 密度与硬度 不同型号产品密度约为17.10～18.50 g/cm³，硬度约为24～33 HRC，具体如下： HQ152：17.60±0.15 g/cm³，HRC 26～30 HQ173：17.00±0.15 g/cm³，HRC 24～28 HQ221：18.50±0.15 g/cm³，HRC 28～33 HQ231：18.30±0.15 g/cm³，HRC 28～33 HQ232：18.10±0.15 g/cm³，HRC 27～32 HQ243：17.60±0.15 g/cm³，HRC 26～30 HQ263：17.25±0.15 g/cm³，HRC 25～29 HQ273：17.10±0.15 g/cm³，HRC 24～28 3.6 压溃性 球粒在规定载荷下不应开裂。试验载荷随球径变化： Φ≤4.0 mm：1 kN 4.0～5.5 mm：2 kN 5.5～8.0 mm：3 kN 注：球径一般不超过8 mm。 3.7 尺寸及允许偏差 烧结后精磨态： 4.0 mm：±0.010 mm 4.0～8.0 mm：±0.015 mm 烧结态尺寸由供需双方协商确定。
