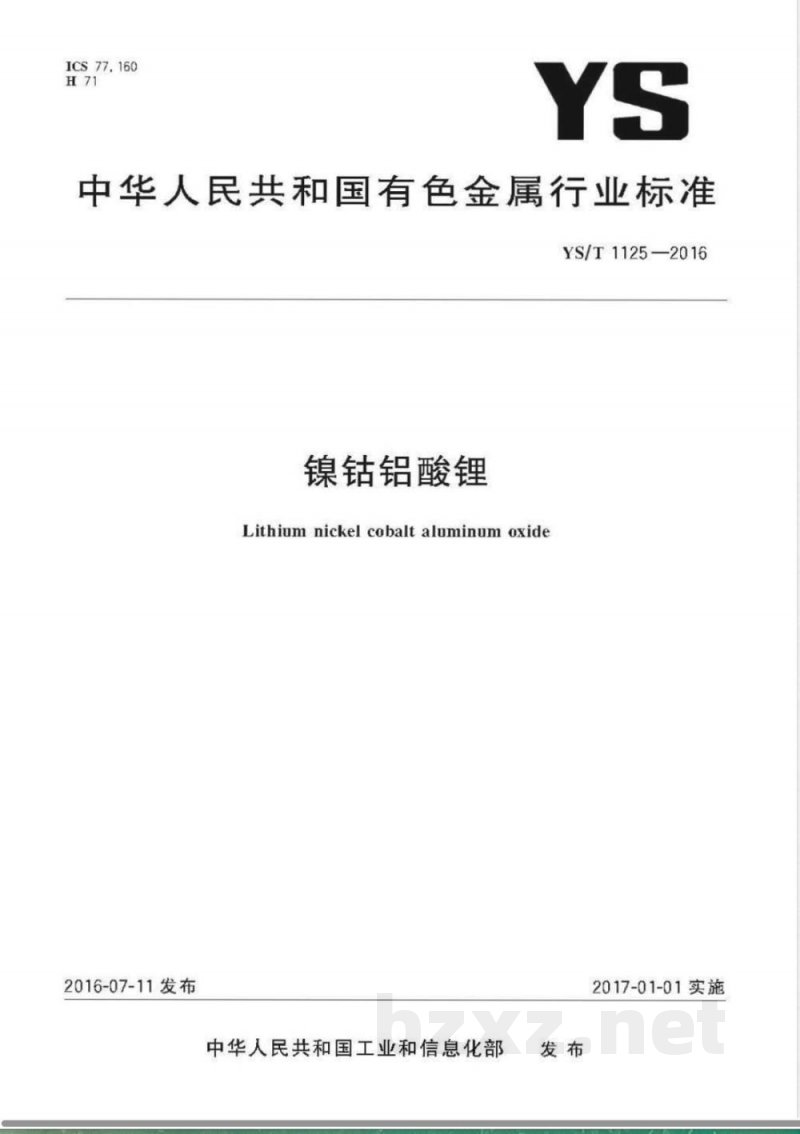

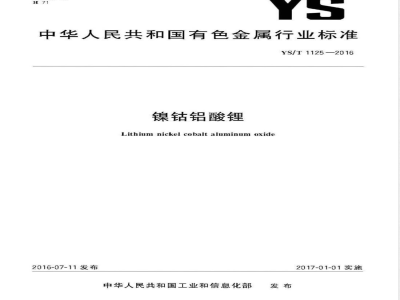

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 1125—2016 镍钴铝酸锂 Lithium nickel cobalt aluminum oxide 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：深圳市天骄科技开发有限公司、北京当升材料科技股份有限公司、广东邦普循环科技有限公司、中信国安盟固利电源技术有限公司、内蒙古三信实业有限公司、湖南杉杉能源科技股份有限公司、格林美股份有限公司、浙江华友钴业股份有限公司。 本标准主要起草人：王伟东、丁倩倩、冯海兰、刘大亮、余海军、谢英豪、江卫军、王霞、李旭、李智专、周良。 1 范围 本标准规定了镍钴铝酸锂的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于锂离子电池用正极材料镍钴铝酸锂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1717 颜料水悬浮液pH值的测定 GB/T 5162 金属粉末振实密度的测定 GB/T 5314 粉末冶金用粉末取样方法 GB/T 6283 化工产品中水分含量的测定 卡尔·费休法（通用方法） GB/T 13390 金属粉末比表面积的测定 氮吸附法 GB/T 19077.1 粒度分析 激光衍射法 第1部分：通则 GB/T 20252—2014 钴酸锂 GB/T 23365 钴酸锂电化学性能测试 首次放电比容量及首次充放电效率测试方法 GB/T 23366 钴酸锂电化学性能测试 放电平台容量比率及循环寿命测试方法 GB/T 24533—2009 锂离子电池石墨类负极材料 JCPDS 09-0063 镍酸锂X射线粉末衍射标准图谱 3 术语和定义 GB/T 20252—2014中界定的术语和定义适用于本文件。 4 要求 4.1 化学成分 产品化学成分应符合表1规定。 表1 化学成分（质量分数%） 主成分： Li：7.0～10.5 Ni：45.0～55.0 Co：4.0～12.3 Al：0.2～1.5 杂质成分： Fe、Cu、Na、SO4、C等含量均有相应限值要求（按标准规定）。 4.2 水分 产品水分含量应不大于0.05%。 4.3 残余碱含量 产品残余碱含量应不大于0.7%。 4.4 磁性异物 产品磁性异物含量应不大于0.00003%。 4.5 外观质量 产品外观应颜色均一，无结块及夹杂物。 4.6 晶体结构 产品晶体结构应符合JCPDS标准09-0063。 4.7 物理性能 4.7.1 振实密度：不小于2.0 g/cm³。 4.7.2 粒度分布：呈正态分布，D10不小于1.0 μm，D50在4.0～18.0 μm范围内，D90不大于30.0 μm。 4.7.3 比表面积：不大于0.7 m²/g。 4.7.4 pH值：10.0～12.0。 4.8 电化学性能 4.8.1 首次放电比容量：不小于175 mAh/g。 4.8.2 首次充放电效率：不小于86%。 4.8.3 循环寿命：容量衰减至80%时循环次数不低于100次。 5 试验方法 5.1 化学成分：按供需双方协商方法测定。 5.2 水分含量：按GB/T 6283规定进行。 5.3 残余碱含量：按供需双方认可方法测定。 5.4 磁性异物：按GB/T 24533附录K测定。 5.5 外观质量：目视检查。 5.6 晶体结构：采用X射线粉末衍射仪测定。 5.7 物理性能：振实密度按GB/T 5162规定测定。
