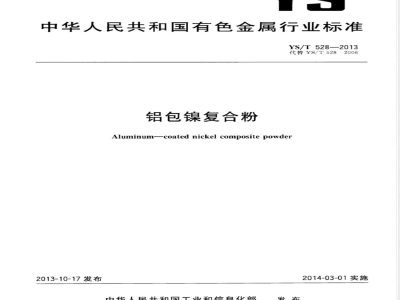

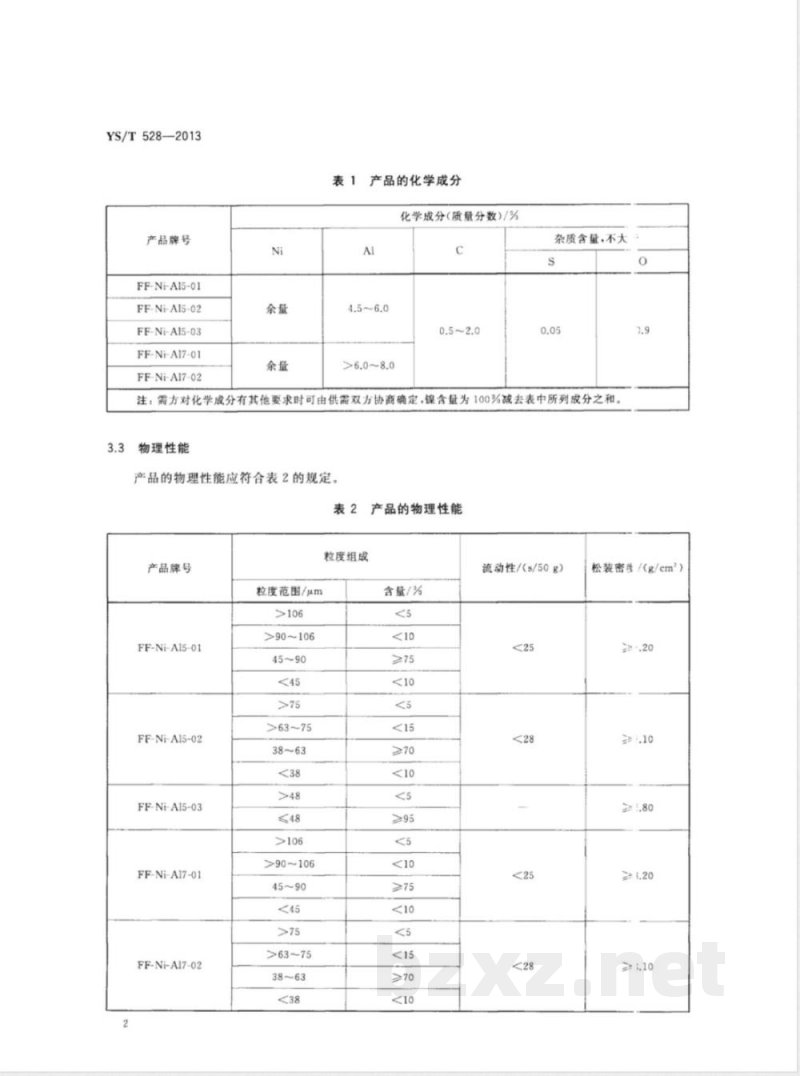

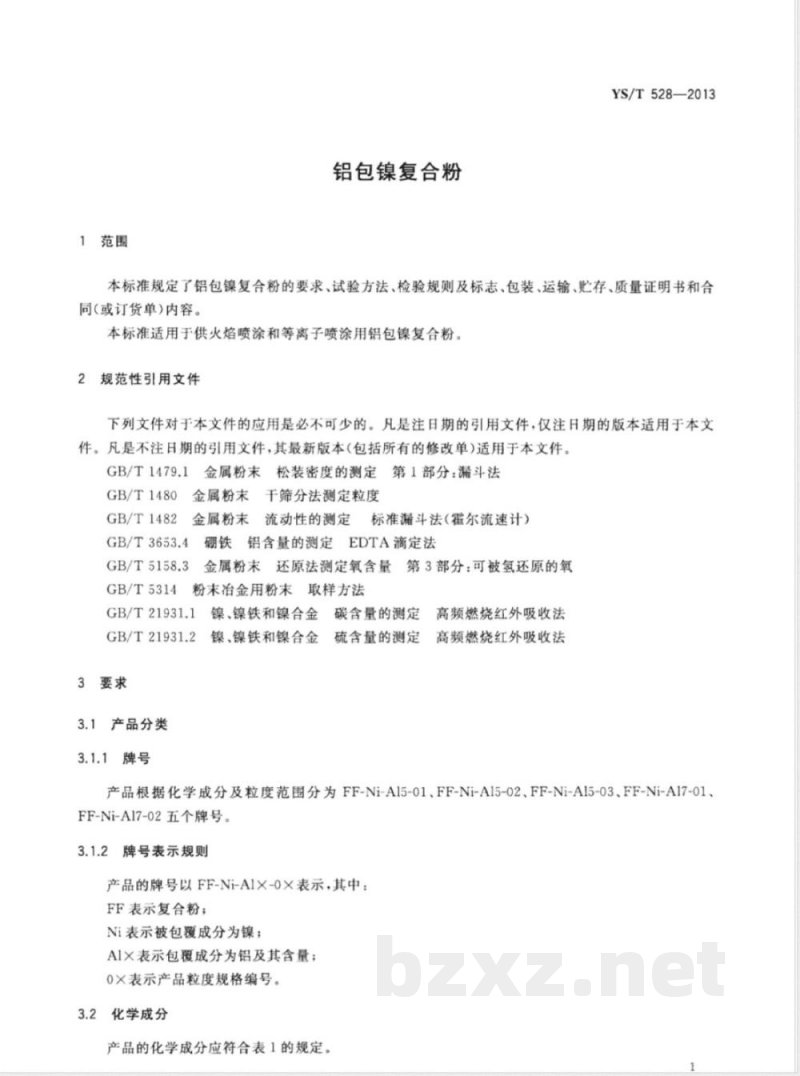

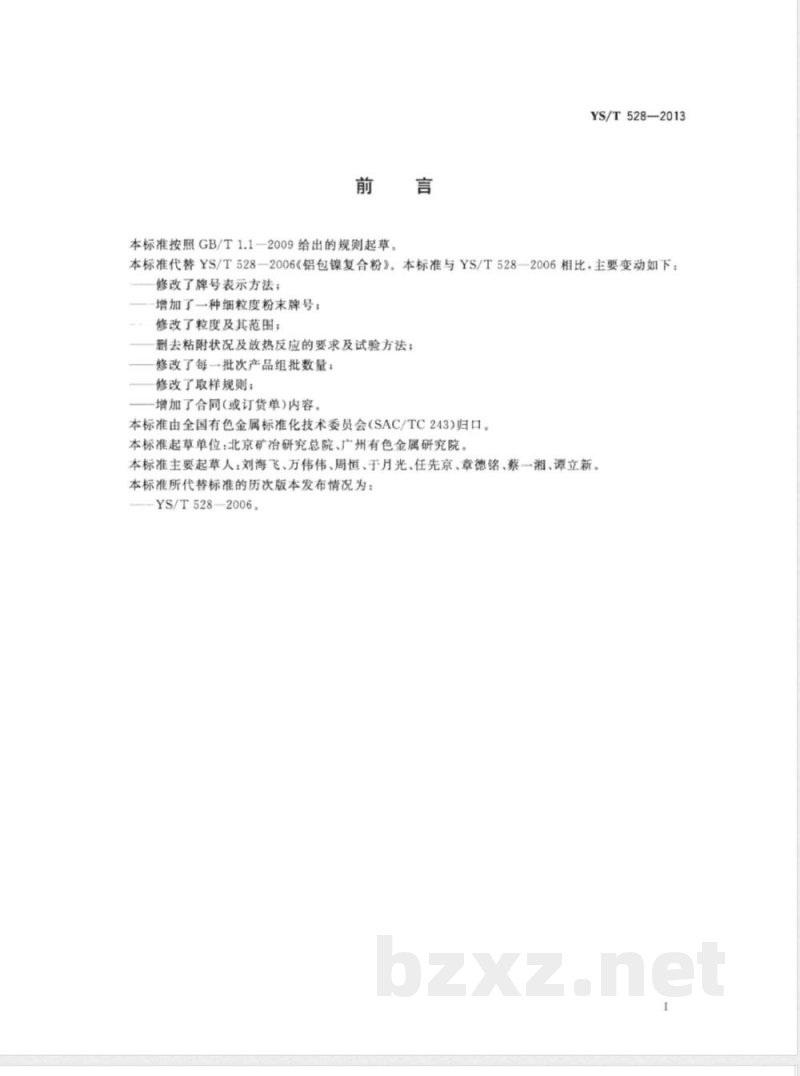

ICS 77.160 H 71 中华人民共和国有色金属行业标准 YS/T 528—2013 代替 YS/T 528—2006 铝包镍复合粉 Aluminum-coated nickel composite powder 2013-10-17 发布 2014-03-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 528—2006《铝包镍复合粉》。与 YS/T 528—2006 相比，主要变化如下： - 修改了牌号表示方法； - 增加了一种细粒度粉末牌号； - 修改了粒度及其范围； - 删除粘附状况及放热反应要求及试验方法； - 修改了批次组批数量； - 修改了取样规则； - 增加了合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：北京矿冶研究总院、广州有色金属研究院。 本标准主要起草人：刘海飞、万伟伟、周恒、于月光、任先京、章德铭、蔡一湘、谭立新。 1 范围 本标准规定了铝包镍复合粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于火焰喷涂和等离子喷涂用铝包镍复合粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 3653.4 硼铁铝含量的测定 EDTA滴定法 GB/T 5158.3 金属粉末还原法测定氧含量 第3部分：可被氢还原的氧 GB/T 5314 粉末冶金用粉末取样方法 GB/T 21931.1 镍、镍铁和镍合金碳含量的测定 高频燃烧红外吸收法 GB/T 21931.2 镍、镍铁和镍合金硫含量的测定 高频燃烧红外吸收法 3 要求 3.1 产品分类 3.1.1 牌号 产品根据化学成分及粒度范围分为 FF-Ni-A15-01、FF-Ni-A15-02、FF-Ni-A15-03、FF-Ni-A17-01、FF-Ni-A17-02 五个牌号。 3.1.2 牌号表示规则 牌号以 FF-Ni-AIX-0X 表示，其中： FF 表示复合粉； Ni 表示被包覆成分为镍； AIX 表示铝包覆成分及其含量； 0X 表示粒度规格编号。 3.2 化学成分 产品化学成分应符合表1规定： - Ni：余量； - Al：4.5%～6.0% 或 >6.0%～8.0%； - C：0.5%～2.0%； - S：≤0.05%； 注：镍含量为100%减去表中所列成分之和。 3.3 物理性能 产品物理性能包括粒度组成、流动性及松装密度等，应符合表2规定： 粒度范围：>106 μm、>90~106 μm、45~90 μm、<45 μm等组合； 不同牌号对应不同粒度分布比例； 流动性：≤25 s/50g 或 ≤28 s/50g； 松装密度：约 1.10～3.20 g/cm³（按牌号不同）。 3.4 外观质量 产品外观应呈灰色或青灰色，不得含有目视可见夹杂物。 4 试验方法 4.1 化学成分 - 铝含量按 GB/T 3653.4 规定进行； - 碳含量按 GB/T 21931.1 规定进行； - 硫含量按 GB/T 21931.2 规定进行； - 氧含量按 GB/T 5158.3 规定进行。
