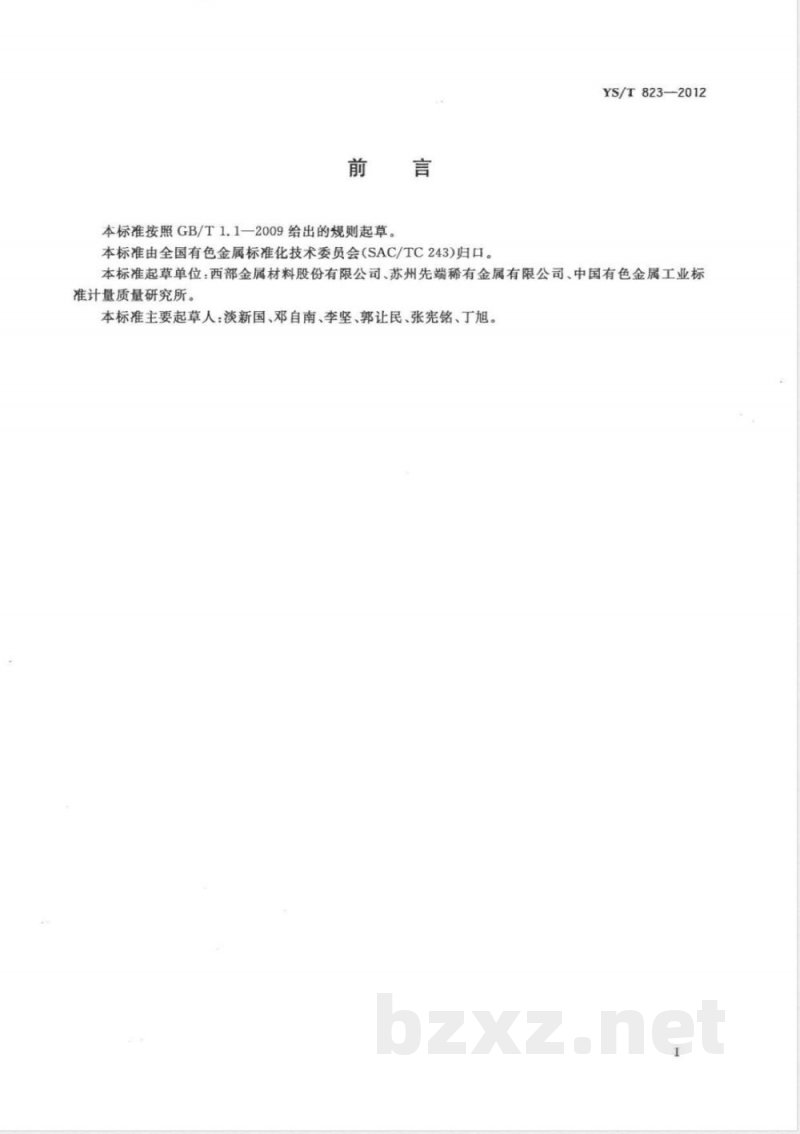

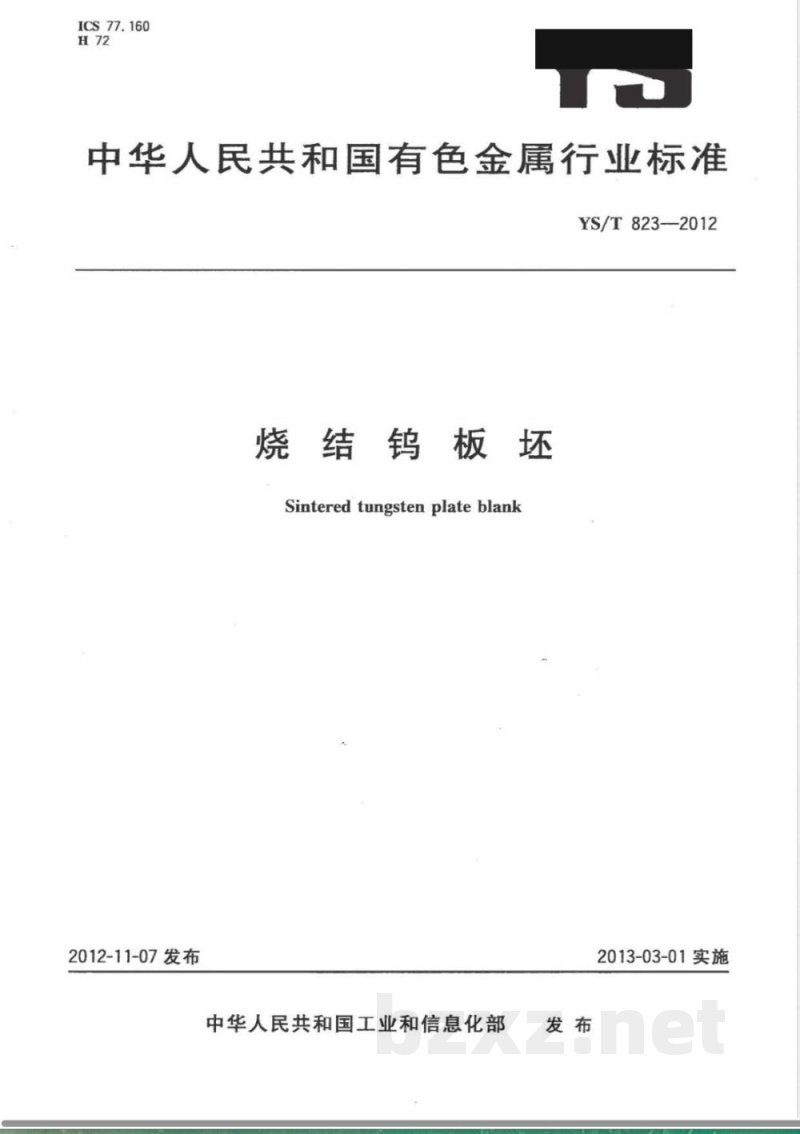

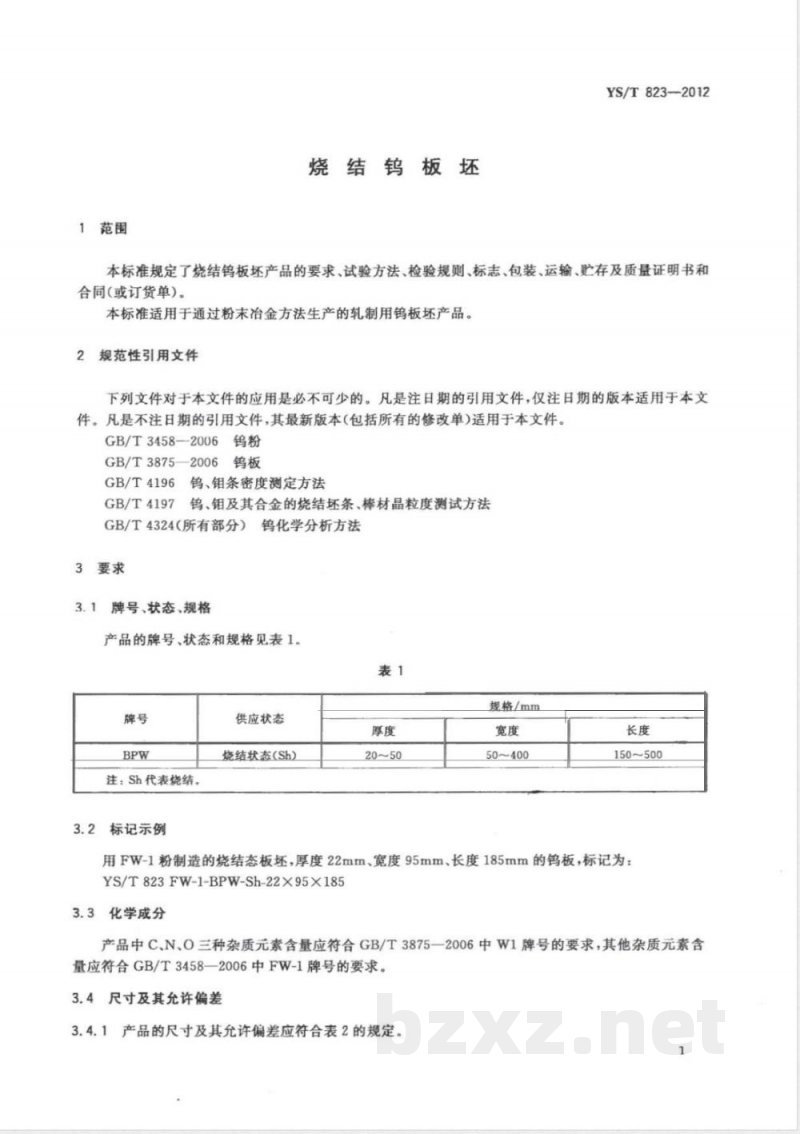

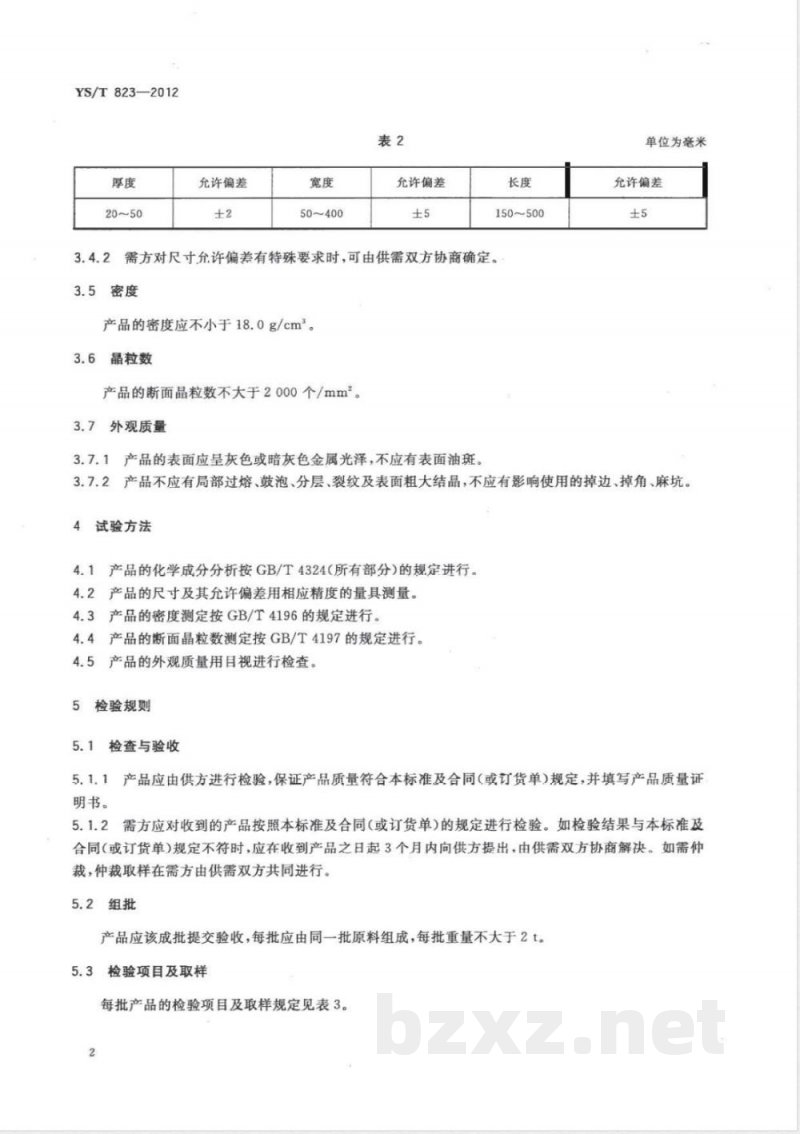

ICS 77.160 H 72 中华人民共和国有色金属行业标准 YS/T 823—2012 烧结钨板坯 Sintered tungsten plate blank 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：西部金属材料股份有限公司、苏州先端稀有金属有限公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：淡新国、邓自南、李坚、郭让民、张宪铭、丁旭。 1 范围 本标准规定了烧结钨板坯产品的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于采用粉末冶金方法生产的轧制用钨板坯产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 3458—2006 钨粉 GB/T 3875—2006 钨板 GB/T 4196 钨、钼条密度测定方法 GB/T 4197 钨、钼及其合金烧结坯条、棒材晶粒度测试方法 GB/T 4324（所有部分）钨化学分析方法 3 要求 3.1 牌号、状态、规格 产品牌号为 BPW，供应状态为烧结状态（Sh）。 产品规格如下： 厚度：20～50 mm 宽度：50～400 mm 长度：150～500 mm 3.2 标记示例 用 FW-1 粉制造的烧结态板坯，厚度 22 mm、宽度 95 mm、长度 185 mm 的钨板标记为：YS/T 823 FW-1-BPW-Sh-22×95×185。 3.3 化学成分 产品中 C、N、O 三种杂质元素含量应符合 GB/T 3875—2006 中 W1 牌号要求，其他杂质元素应符合 GB/T 3458—2006 中 FW-1 牌号要求。 3.4 尺寸及允许偏差 产品尺寸及允许偏差如下： 厚度：20～50 mm，允许偏差 ±2 mm 宽度：50～400 mm，允许偏差 ±5 mm 长度：150～500 mm，允许偏差 ±5 mm 需方对尺寸允许偏差有特殊要求时，可由供需双方协商确定。 3.5 密度 产品密度应不小于 18.0 g/cm³。 3.6 晶粒数 产品断面晶粒数不大于 2000 个/mm²。 3.7 外观质量 3.7.1 产品表面应呈灰色或暗灰色金属光泽，不应有表面油斑。 3.7.2 产品不应有局部过熔、鼓泡、分层、裂纹及表面粗大结晶，不应有影响使用的掉边、掉角及麻坑。 4 试验方法 4.1 化学成分按 GB/T 4324（所有部分）进行。 4.2 尺寸及允许偏差用相应精度量具测量。 4.3 密度按 GB/T 4196 规定进行。 4.4 晶粒数按 GB/T 4197 规定进行。 4.5 外观质量采用目视检查。 5 检验规则 5.1 检查与验收 产品应由供方检验，保证符合本标准及合同要求，并提供质量证明书。需方如有异议，应在收到产品3个月内提出，由供需双方协商解决。 5.2 组批 产品应按同一原料组成批次提交验收，每批重量不大于 2 t。 5.3 检验项目及取样 检验项目包括化学成分、尺寸、密度、晶粒数及外观质量。 化学成分每批取样；尺寸逐件检验；密度及晶粒数按批抽样；外观逐件检查。
