YS/T 854-2012
基本信息
标准号： YS/T 854-2012
中文名称：钨铱流口
标准类别：其他行业标准
英文名称：Tungsten iridium nozzle
标准状态：现行
发布日期：2012-12-28
实施日期：2013-06-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>77.160粉末冶金
中标分类号：冶金>>粉末冶金>>H72粉末冶金材料与制品
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：16.0
出版日期：2013-06-01
相关单位信息
起草人：倪沛彤、郑翠萍、段海青、朱梅生、李坚、肖松涛、艾建玲
起草单位：西北有色金属研究院、苏州先端稀有金属有限公司
归口单位：全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：中华人民共和国工业和信息化部
主管部门：全国有色金属标准化技术委员会(SAC/TC 243)
标准简介
本标准规定了钨铱流口的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。
本标准适用于硅酸铝耐火纤维制造行业用的、以粉末冶金法生产的钨铱流口。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:西北有色金属研究院、苏州先端稀有金属有限公司。
本标准主要起草人:倪沛彤、郑翠萍、段海青、朱梅生、李坚、肖松涛、艾建玲。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3458—2006 钨粉
GB/T3850 致密烧结金属材料与硬质合金密度测定方法
YS/T790—2012 铱管
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:西北有色金属研究院、苏州先端稀有金属有限公司。
本标准主要起草人:倪沛彤、郑翠萍、段海青、朱梅生、李坚、肖松涛、艾建玲。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3458—2006 钨粉
GB/T3850 致密烧结金属材料与硬质合金密度测定方法
YS/T790—2012 铱管
标准图片预览
标准内容
中华人民共和国有色金属行业标准YS/T854-2012
钨铱流口
Tungsteniridiumnozzle
2012-12-28 发布
2013-06-01实施

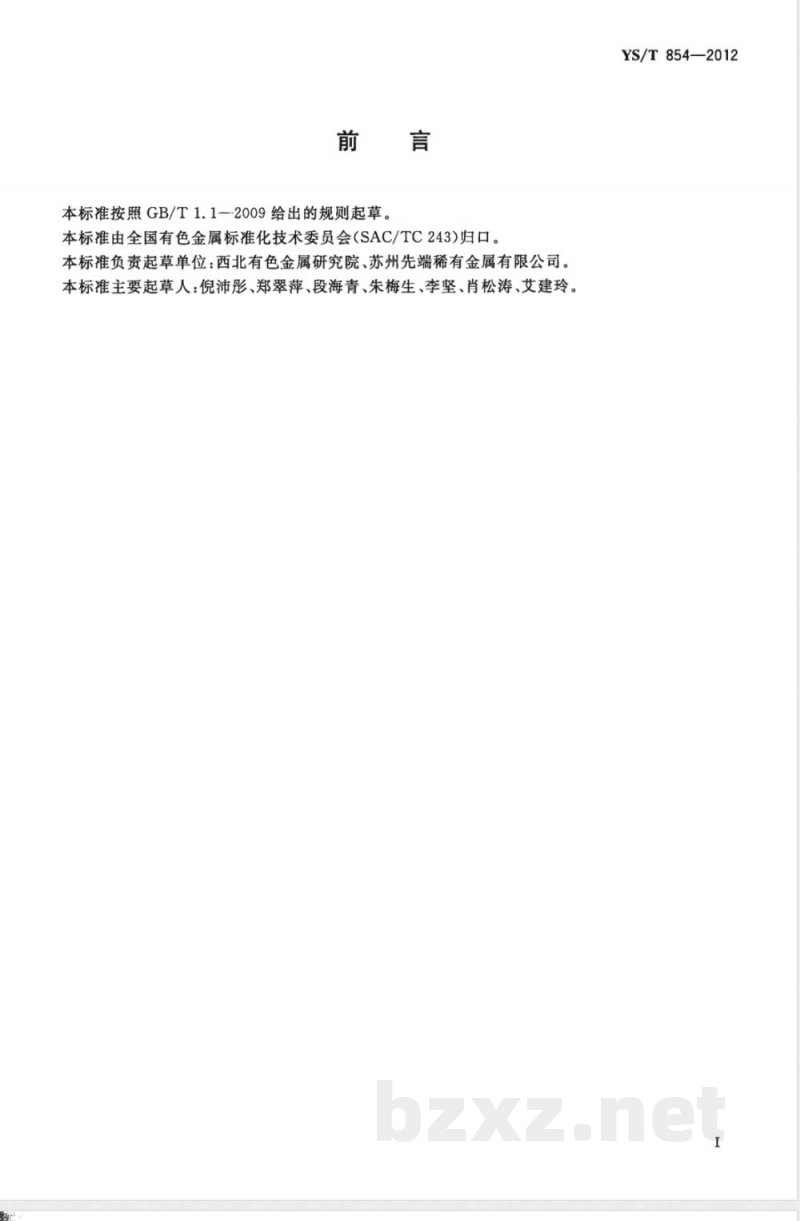

本标准按照GB/T1.1--2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：西北有色金属研究院、苏州先端稀有金属有限公司。本标准主要起草人：倪沛彤、郑翠萍、段海青、朱梅生、李坚、肖松涛、艾建玲。YS/T854—2012
钨铱流口
YS/T854—2012bzxz.net
本标准规定了钨铱流口的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单)内容。
本标准适用于硅酸铝耐火纤维制造行业用的、以粉末冶金法生产的钨铱流口。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3458—2006钨粉
GB/T3850致密烧结金属材料与硬质合金密度测定方法YS/T790—2012铱管

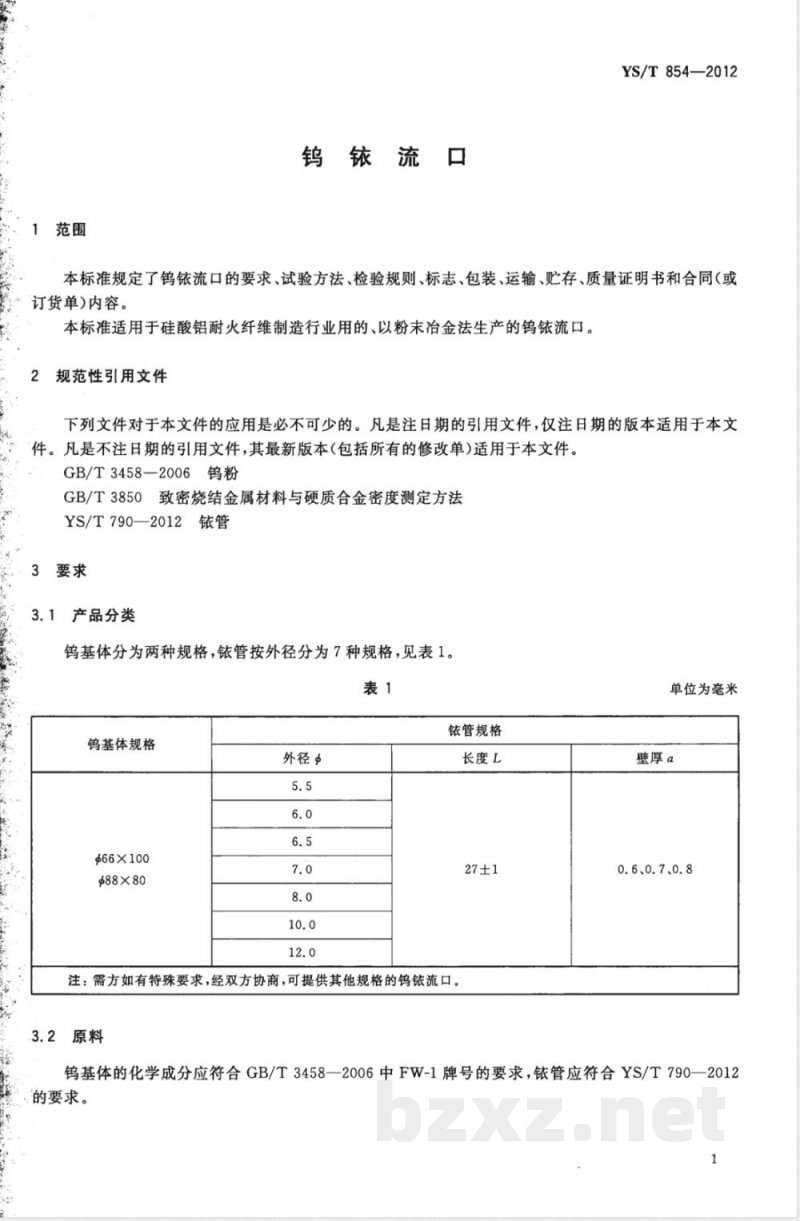

3.1产品分类
钨基体分为两种规格，铱管按外径分为7种规格，见表1。表1
钨基体规格
外径Φ
$66100
$88×80
铱管规格
长度L
注：需方如有特殊要求，经双方协商，可提供其他规格的钨铱流口。.3.2原料
单位为毫米
壁厚a
0.6、0.7、0.8
钨基体的化学成分应符合GB/T3458一2006中FW-1牌号的要求，管应符合YS/T790—一2012的要求。
YS/T854—2012

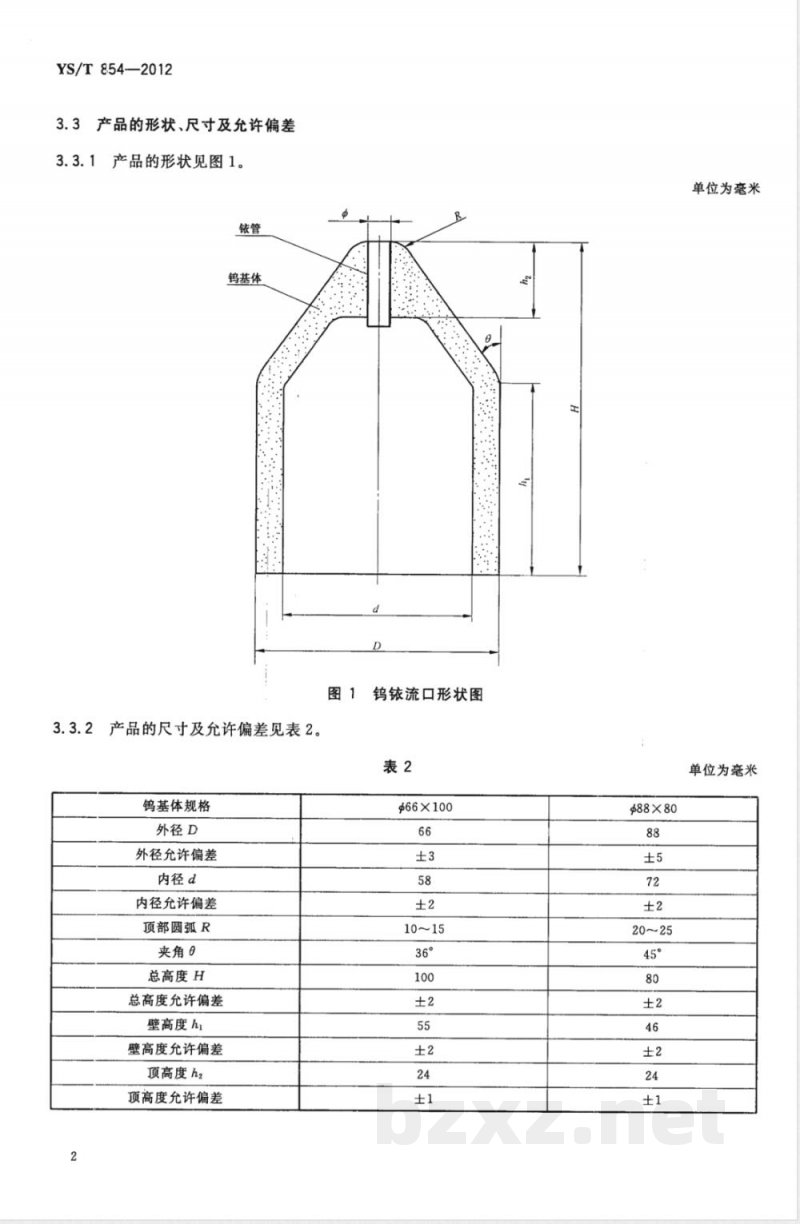

3.3产品的形状、尺寸及允许偏差3.3.1产品的形状见图1。
钨基体
3.3.2产品的尺寸及允许偏差见表2。钨基体规格
外径D
外径允许偏差
内径d
内径允许偏差
顶部圆弧R
夹角：
总高度H
总高度允许偏差
壁高度h1
壁高度允许偏差
项高度 h2
项高度允许偏差
钨流口形状图
$66100
10～15
$88×80
单位为毫米
单位为毫米

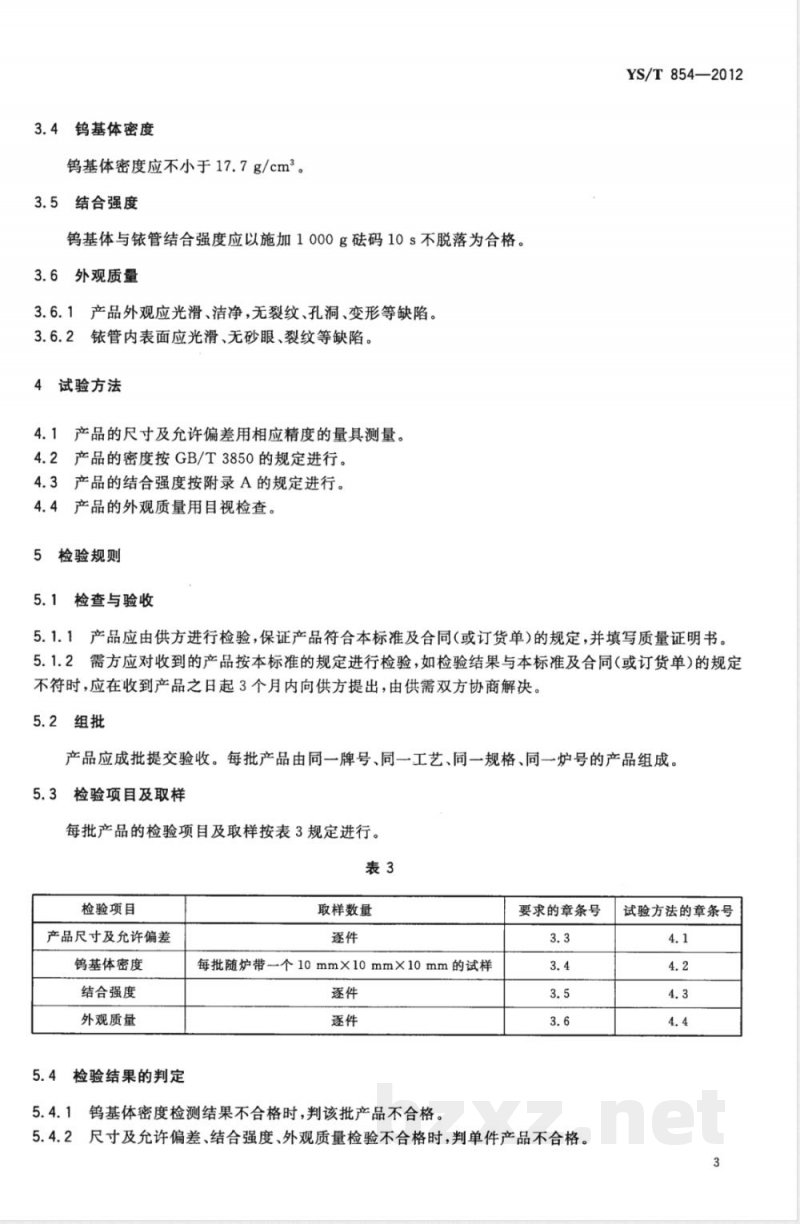

3.4钨基体密度
钨基体密度应不小于17.7g/cm3。3.5结合强度
钨基体与铱管结合强度应以施加1000g码10s不脱落为合格。3.6外观质量
3.6.1产品外观应光滑、洁净，无裂纹、孔洞、变形等缺陷。3.6.2铱管内表面应光滑、无砂眼、裂纹等缺陷4试验方法
4.1产品的尺寸及允许偏差用相应精度的量具测量。4.2产品的密度按GB/T3850的规定进行。4.3产品的结合强度按附录A的规定进行。4.4产品的外观质量用目视检查。5检验规则
5.1检查与验收
YS/T854—2012
5.1.1产品应由供方进行检验，保证产品符合本标准及合同（或订货单）的规定，并填写质量证明书。5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。5.2组批
产品应成批提交验收。每批产品由同一牌号、同一工艺、同一规格、同一炉号的产品组成。5.3检验项目及取样
每批产品的检验项目及取样按表3规定进行。表3
检验项目
产品尺寸及允许偏差
钨基体密度
结合强度
外观质量
5.4检验结果的判定
取样数量
每批随炉带一个10mm×10mm×10mm的试样逐件
钨基体密度检测结果不合格时，判该批产品不合格。要求的章条号
：尺寸及允许偏差、结合强度、外观质量检验不合格时，判单件产品不合格。试验方法的章条号
YS/T854—2012
标志、包装、运输、贮存及质量证明书6
6.1标志
检验合格的产品上应贴标志或标签，注明：供方名称、产品名称、规格、批号。6.2包装
产品先用洁净的白色包装纸包装，放单个纸盒中再用木箱包装（木箱中应单层放置），每箱不得超过6个。
6.3运输、贮存
产品在运输贮存过程中应防止震动、碰撞、重压。6.4质量证明书
每批产品应附有质量证明书，注明：a）
供方名称；
b）产品名称、规格；
c）产品批号、数量；
各项分析检验结果及质量检验部门的印记；d)
本标准编号；
包装日期。
7合同(或订货单)内容
订购本标准所列产品的合同(或订货单)应包括以下内容：a）产品名称；
b）产品规格；
c）产品数量；
d）本标准编号；
其他。
A.1试验步骤
附录A
（规范性附录）
钨流口结合强度检测方法
A.1.1将钨铱流口放置在工作平台上，如图A.1所示。在铱管上表面施加1000g码，保持10s。A.1.2
钨铱流口结合强度检测示意图
钨基体
YS/T854—2012
YS/T854-2012
打印日期：2013年5月17日F009A中华人民共和国有色金属
行业标准
钨铱流口
YS/T854—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
6印张0.75字数11千字
2013年5月第一版2013年5月第一次印刷*
书号：155066·2-25016定价16.00元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
