本标准规定了钢球冷镦模具用硬质合金毛坯的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于钢球冷镦模具用硬质合金毛坯。
本标准按照GB/T1.1—2009给出的规则起草。

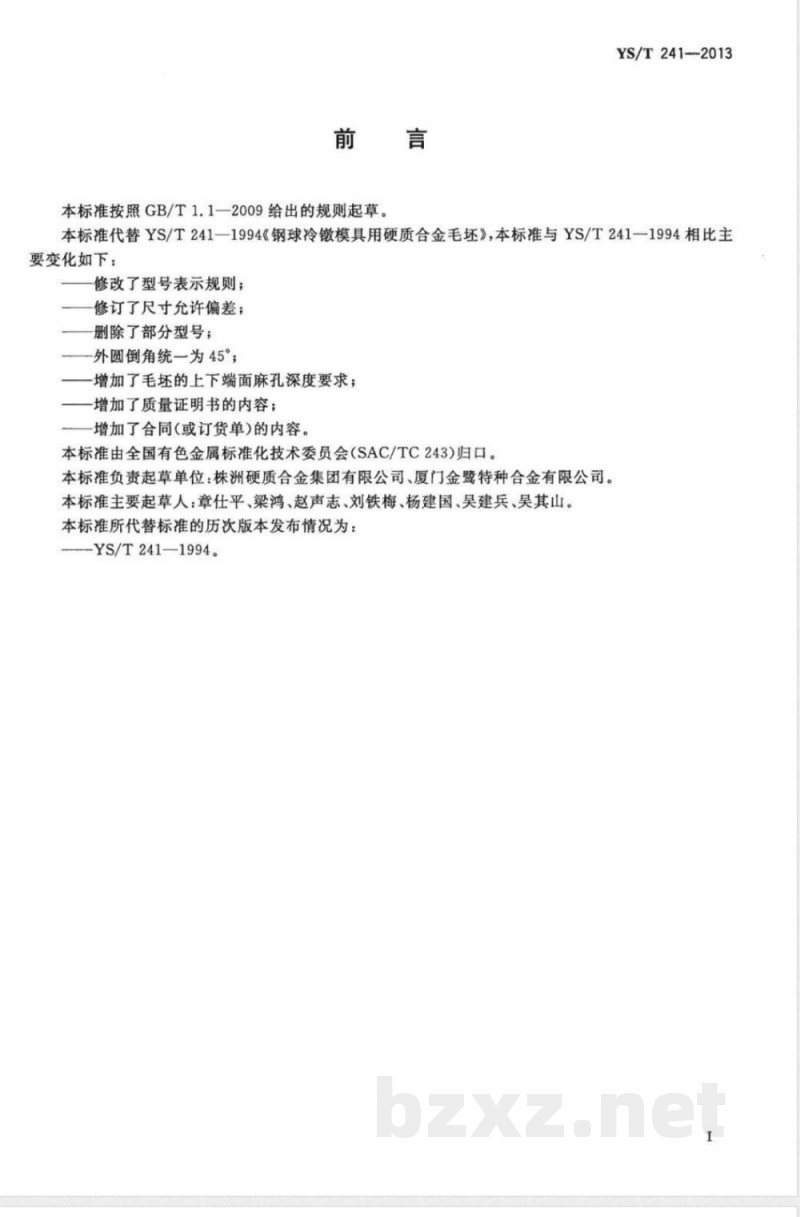

本标准代替YS/T241—1994《钢球冷镦模具用硬质合金毛坯》,本标准与YS/T241—1994相比主
要变化如下:
———修改了型号表示规则;
———修订了尺寸允许偏差;
———删除了部分型号;
———外圆倒角统一为45°;
———增加了毛坯的上下端面麻孔深度要求;
———增加了质量证明书的内容;
———增加了合同(或订货单)的内容。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。
本标准主要起草人:章仕平、梁鸿、赵声志、刘铁梅、杨建国、吴建兵、吴其山。
本标准所代替标准的历次版本发布情况为:
———YS/T241—1994。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T5242 硬质合金制品检验规则与试验方法
GB/T5243 硬质合金制品的标志、包装、运输和贮存

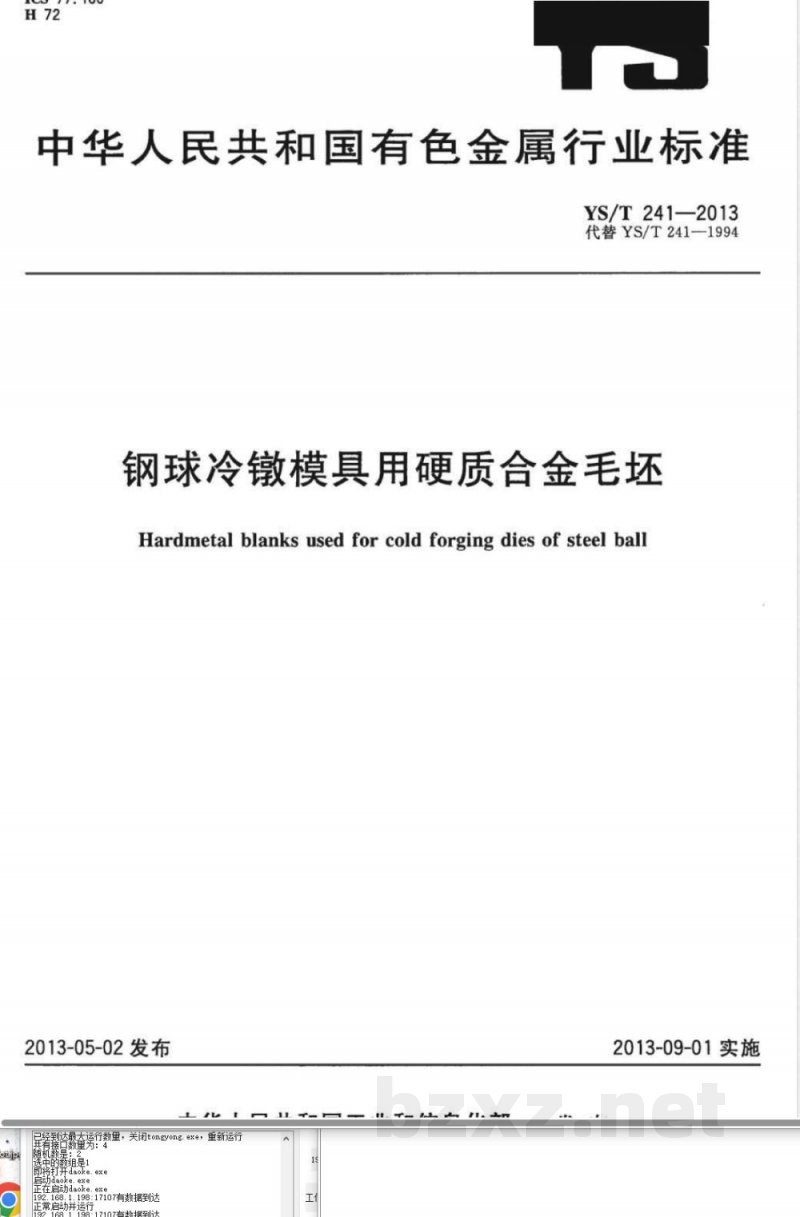

中华人民共和国有色金属行业标准YS/T241—2013
代替YS/T241--1994
钢球冷模具用硬质合金毛环
Hardmetal blanks used for cold forging dies of steel ball2013-05-02发布
告馨努行数量，关闭tongyong，exe，重新运行是
1o有数据到达
2013-09-01实施
本标准按照GB/T1.1—2009给出的规则起草。YS/T241-2013
本标准代替YS/T241-1994《钢球冷镦模具用硬质合金毛坏》，本标准与YS/T241-1994相比主要变化如下：
修改了型号表示规则；
修订了尺寸允许偏差；
一删除了部分型号；
—外圆倒角统一为45°
一增加了毛坏的上下端面麻孔深度要求；增加了质量证明书的内容；
增加了合同（或订货单)的内容。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准负责起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。本标准主要起草人：章仕平、梁鸿、赵声志、刘铁梅、杨建国、吴建兵、吴其山。本标准所代替标准的历次版本发布情况为：—YS/T241—1994。
1范围
钢球冷镦模具用硬质合金毛坏
YS/T 241—2013
本标准规定了钢球冷镦模具用硬质合金毛坏的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同(或订货单）内容。本标准适用于钢球冷镦模具用硬质合金毛坏。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5242硬质合金制品检验规则与试验方法GB/T5243硬质合金制品的标志、包装、运输和贮存3要求
3.1型号表示规则
钢球冷镦模具用硬质合金毛坏的型号由类别代号（BG)、球面直径（d,）、外径（D）、高度（H）、内径(d)五个部分组成。
示例：
球面直径为4.0mm，外径为10.0mm，高度为10.0mm、内径为0.9mm的钢球冷模具用硬质合金产品型号表示为：BG4.0×10.0×10.0X0.9
3.2型号及尺寸

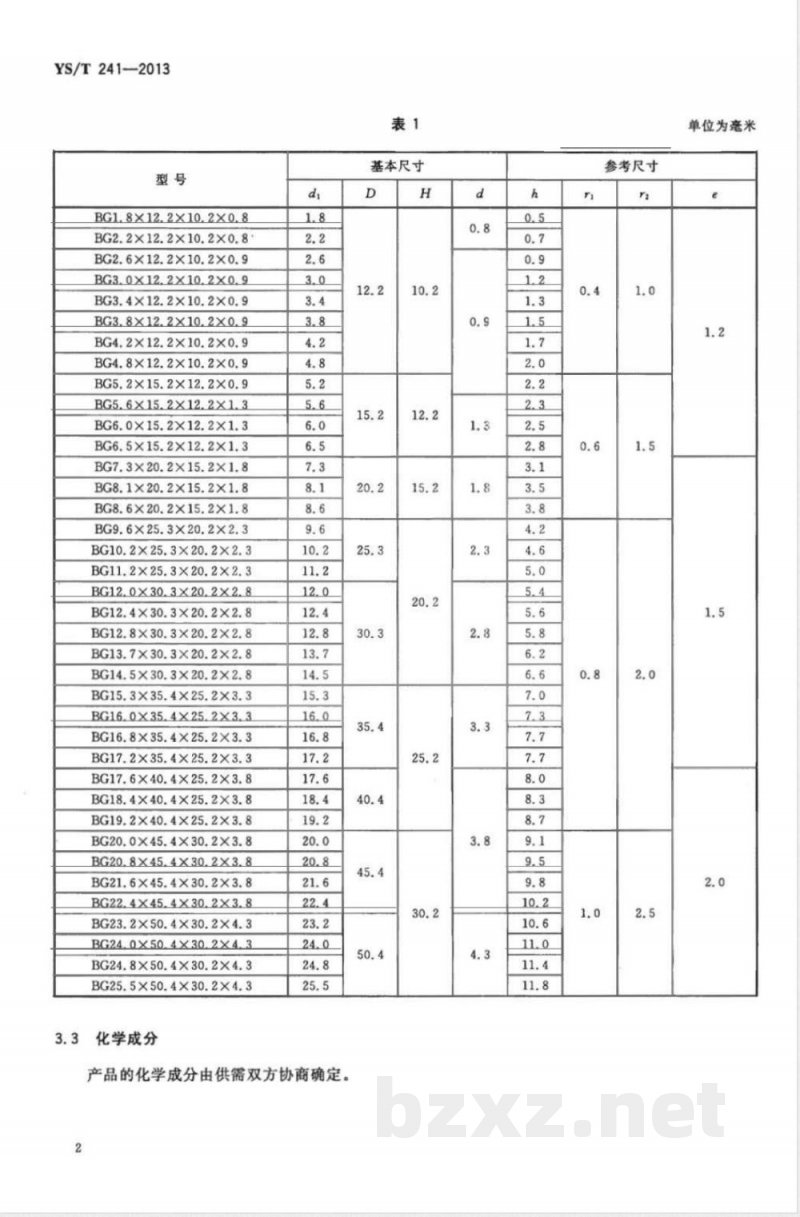

产品的示意图见图1，产品的型号及尺寸见表1。单位为毫米
图1钢球冷模具用硬质合金毛还示意图1
YS/T2412013
BG1.8X12.2X10.2X0.8
BG2.2×12.2×10.2×0.8
BG2.6X12.2X10.2X0.9
BG3.0X12.2X10.2X0.9
BG3.4X12.2X10.2X0.9
BG3.8X12.2X10.2X0.9
BG4.2X12.2X10.2X0.9
BG4.8X12.2X10.2X0.9
BG5.2×15.2×12.2×0.9
BG5.6X15.2X12.2X1.3
BG6.0X15.2X12.2X1.3
BG6.5×15.2X12.2X1.3
BG7.3×20.2×15.2X1.8
BG8.1×20.2×15.2×1.8
BG8.6X20.2X15.2X1.8
BG9.6×25.3X20.2X2.3
BG10.2X25.3X20.2X2.3
BG11.2X25.3X20.2×2.3
BG12.0X30.3X20.2X2.8
BG12.4X30.3×20.2×2.8
BG12.8X30.3X20.2X2.8
BG13.7X30.3X20.2×2.8
BG14.5×30.3×20.2×2.8
BG15.3X35.4X25.2X3.3
BG16.0X35.4X25.2X3.3
BG16.8X35.4×25.2X3.3免费标准bzxz.net
BG17.2×35.4X25.2X3.3
BG17.6X40.4X25.2X3.8
BG18.4X40.4X25.2X3.8
BG19.2X40.4X25.2X3.8
BG20.0X45.4X30.2X3.8
BG20.8X45.4X30.2X3.8
BG21.6X45.4X30.2X3.8
BG22.4X45.4X30.2X3.8
BG23.2X50.4X30.2X4.3
BG24.0X50.4X30.2X4.3
BG24.8X50.4X30.2X4.3
BG25.5×50.4×30.2×4.3
3.3化学成分
产品的化学成分由供需双方协商确定。2
基本尺寸
参考尺寸
单位为毫米
3.4物理性能、力学性能、组织结构产品的物理性能、力学性能、组织结构由供需双方按GB/T5242协商确定。3.5尺寸及允许偏差

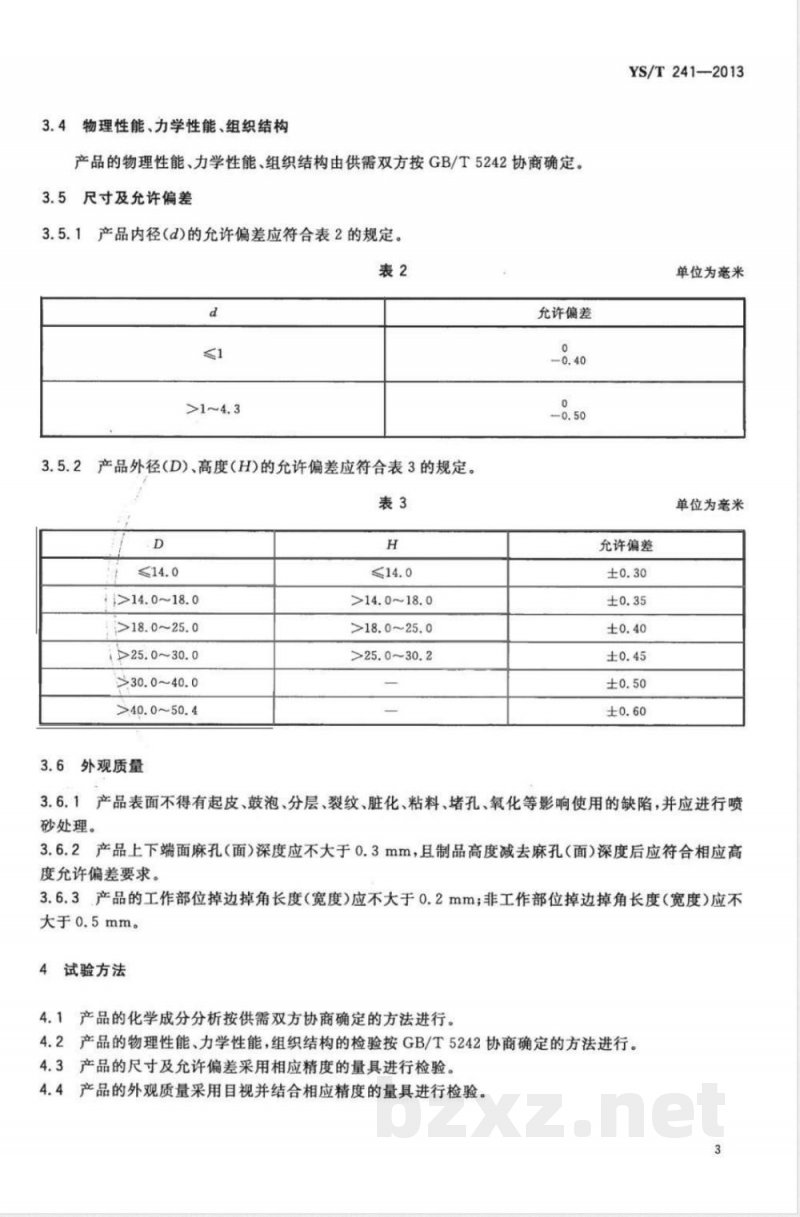

3.5.1产品内径（d)的允许偏差应符合表2的规定。表2
3.5.2产品外径（D)、高度（H)的允许偏差应符合表3的规定。表3
1>14.0~18.0
>18.0~25.0
>25.0~30.0
>30.0~40.0
>40.0~50.4
3.6外观质量
>14.0~18. 0
>18.0~25.0
>25.0~30.2
允许偏差
YS/T241-2013
单位为毫米
单位为毫米
允许偏差
3.6.1产品表面不得有起皮、鼓泡、分层、裂纹、脏化、粘料、堵孔、氧化等影响使用的缺陷，并应进行喷砂处理。
3.6.2产品上下端面麻孔（面）深度应不大于0.3mm，且制品高度减去麻孔（面）深度后应符合相应高度充许偏差要求。
3.6.3，产品的工作部位掉边掉角长度（宽度）应不大于0.2mm；非工作部位掉边掉角长度（宽度）应不大于0.5mm。
试验方法
4.1产品的化学成分分析按供需双方协商确定的方法进行。4.2产品的物理性能、力学性能，组织结构的检验按GB/T5242协商确定的方法进行。4.3产品的尺寸及允许偏差采用相应精度的量具进行检验。4.4产品的外观质量采用目视并结合相应精度的量具进行检验。3
YS/T 241—2013
5检验规则
5.1检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方共同进行。5.2组批
产品应成批提交验收。产品的组批按GB/T5242的规定进行。5.3检验项目及取样
产品的检验项目及取样数量应符合表4的规定。表4
检验项目
化学成分
物理性能、力学性能、组织结构尺寸及允许偏差
外观质量
5.4检验结果的判定
取样数量
每批1个
按GB/T5242的规定进行
要求的章条号
3.2、3.5
试验方法的章条号
5.4.1产品的化学成分检验不合格，则从该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验结果中仍有一项检验结果不合格，判该批不合格。5.4.2产品的物理性能、力学性能、组织结构检验结果的判定按GB/T5242的规定进行。5.4.3产品的尺寸及允许偏差检验不合格，判该件不合格。5.4.4产品的外观质量检验不合格，判该件不合格。6标志、包装、运输、贮存和质量证明书6.1标志、包装、运输和贮存
产品的标志、包装、运输和贮存，按GB/T5243的规定进行。6.2质量证明书
每批产品应附有质量证明书，其上注明：a）
供方名称和地址；
b）产品名称；
c）产品型号；
d）批号；
各项检验结果及技术监督部门印记出厂日期。
合同（或订货单）内容
订购本标准所列产品的合同（或订货单）应包括下列内容：）产品名称；
b）产品型号；
c）产品净重或数量；
d）本标准编号；
特殊要求。
